W przypadku zaświecenia się lampki sygnalizacyjnej
należy jak najszybciej wymienić zużyty olej silnikowy,
nie przekraczając nigdy 500 km od pierwszego
zaświecenia się lampki. Nieprzestrzeganie podanych powyżej
zaleceń może spowodować poważne uszkodzenie silnika oraz
utratę gwarancji. Zaświecenie się tej lampki nie jest związane z
ilością oleju znajdującego się w silniku, zatem w przypadku
migania lampki nie potrzeba absolutnie uzupełniać silnika
olejem.
Nadmierna temperatura płynu
chłodzącego silnik (czerwona)
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna
zaświeca się, ale powinna zgasnąć po kilku sekundach.
Lampka sygnalizacyjna zaświeca się, kiedy silnik jest przegrzany.
Na wyświetlaczu pojawia się odpowiedni komunikat.
Jeżeli lampka sygnalizacyjna zaświeca się, należy postępować w
sposób następujący:
❒w przypadku jazdy normalnej: zatrzymać samochód,
wyłączyć silnik i sprawdzić, czy poziom płynu chłodzącego w
zbiorniku nie znajduje się poniżej znaku MIN. Jeśli tak jest, należy
poczekać na ochłodzenie się silnika, a następnie odkręcić powoli
i ostrożnie korek, dolać płynu chłodzącego i sprawdzić, czy poziom
płynu ustalił się pomiędzy widniejącymi na zbiorniku znakami
MIN i MAX. Ponadto należy sprawdzić wzrokowo, czy nie
występują ewentualne wycieki płynu. Jeżeli przy następnym
uruchomieniu silnika lampka sygnalizacyjna zaświeci się ponownie,
należy zwrócić się do ASO Alfa Romeo;❒w przypadku używania samochodu w szczególnie
trudnych warunkach(na przykład holowanie przyczepy
pod górę lub jazda całkowicie obciążonym samochodem):
zmniejszyć prędkość i - w przypadku gdy lampka świeci się nadal -
zatrzymać samochód. Odczekać 2 lub 3 minuty przy włączonym
silniku i delikatnie zwiększonych obrotach, aby spowodować
szybszą cyrkulację płynu chłodzącego, następnie wyłączyć silnik.
Sprawdzić czy poziom płynu chłodzącego jest prawidłowy, jak
opisano wcześniej.
OSTRZEŻENIE Po bardzo intensywnej jeździe zaleca się nie wyłączać
silnika, ale pozostawić go włączonym i z lekko zwiększonymi
obrotami przez kilka minut przed jego wyłączeniem.
Niedokładnie zamknięte
drzwi (czerwona)
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna (lub symbol na wyświetlaczu) zaświeca się,
gdy którekolwiek z drzwi lub pokrywa bagażnika nie są dokładnie
zamknięte. Gdy samochód jest w ruchu i otwarte są drzwi, emitowany
jest sygnał akustyczny.
W niektórych wersjach lampka sygnalizacyjna (lub symbol na
wyświetlaczu) zaświeca się także wówczas, gdy pokrywa komory
silnika nie jest dokładnie zamknięta.
10
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

❒MONO, dla wyrównania temperatury i rozdziału powietrza po
stronie pasażera i po stronie kierowcy;
❒
recyrkulacja powietrza (utrzymanie recyrkulacji zawsze
włączonej lub zawsze wyłączonej);
❒
aby przyspieszyć odparowywanie/odszranianie szyb
przednich, szyby tylnej i lusterek wstecznych zewnętrznych;
❒
aby odparować/odszronić ogrzewaną szybę tylną i lusterka
wsteczne zewnętrzne.
Podczas całkowicie automatycznego działania układu możliwa jest
zmiana ustawionych temperatur, rozdziału powietrza i prędkości
wentylatora, posługując się w dowolnym momencie odpowiednimi
przyciskami lub pokrętłami: układ zmieni automatycznie ustawienia w
celu dostosowania się do nowych wymagań.
W ten sposób klimatyzacja będzie nadal zarządzać automatycznie
wszystkimi funkcjami, za wyjątkiem funkcji zmienionych ręcznie.
Prędkość wentylatora jest jednakowa dla wszystkich stref w kabinie.
REGULACJA TEMPERATURY
POWIETRZA
ObracającpokrętłamiNlubHwprawolubwleworeguluje się
temperaturę powietrza we wnętrzu nadwozia w strefie przedniej lewej
(pokrętło N) i w strefie prawej (pokrętło H). Ustawione temperatury
pojawiają się na wyświetlaczu.
Nacisnąć przycisk MONO w celu wyrównania temperatury powietrza
pomiędzy dwoma strefami: w celu ustawienia temperatury, należy
obracać pokrętłem N.
Aby powrócić do trybu oddzielnego sterowania temperaturami i
rozdziałem powietrza w dwóch strefach, należy obracać pokrętłami N
lub H lub nacisnąć ponownie przycisk MONO (gdy dioda w
przycisku świeci się).Poprzez obrócenie pokręteł całkowicie w prawo lub w lewo następuje
uruchomienie odnośnych funkcji HI (maksymalne ogrzanie) lub LO
(maksymalne ochłodzenie). Aby wyłączyć te funkcje, należy obracać
pokrętłem temperatury, ustawiając żądana temperaturę.
WYBÓR ROZDZIAŁU POWIETRZA
Naciskając przyciski (//) możliwe jest ustawienie manualne
jednego z 7 możliwych rozdziałów powietrza:
Nawiew powietrza z wylotów na szybę przednią i szyby
przednie boczne do odparowywania/odszraniania szyb.
Nawiew powietrza przez wyloty środkowe i boczne w desce
rozdzielczej do wentylacji okolic klatki piersiowej i twarzy w
sezonie ciepłym.
Nawiew powietrza przez wyloty na nogi pasażerów miejsc
przednich i tylnych. Tego typu rozdział powietrza umożliwia
ogrzanie w krótkim czasie całego wnętrza nadwozia i odczucie
komfortu cieplnego.
Rozdział powietrza pomiędzy wyloty na nogi (powietrze
cieplejsze) i wyloty środkowe i boczne w desce rozdzielczej
(powietrze bardziej świeże). Ten rozdział powietrza jest
szczególnie użyteczny w okresie przejściowym (wiosna
i jesień) podczas słonecznych dni.
Rozdział przepływu powietrza pomiędzy wyloty w okolicy
nóg i wyloty do odparowywania/odszraniania szyby
przedniej i szyb bocznych przednich. Tego typu rozdział
powietrza umożliwia szybkie ogrzanie wnętrza nadwozia i
zapobiega ewentualnemu zaparowaniu szyb.
Rozdział nawiewu powietrza pomiędzy wyloty do
odszraniania/odparowywania szyby przedniej i wyloty
środkowe oraz boczne deski rozdzielczej. Tego typu rozdział
powietrza umożliwia przesłanie powietrza na szybę
61
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
przednią w przypadku nasłonecznienia.

USTAWIENIE PRZEDNICH ŚWIATEŁ
PRZECIWMGŁOWYCH
(dla wersji/rynków, gdzie przewidziano)
Jeśli chodzi o kontrolę i ewentualne regulacje, należy zwrócić się do
ASO Alfa Romeo.
REGULACJA REFLEKTORÓW ZA
GRANICĄ
Reflektory świateł mijania ustawione są przed sprzedażą samochodu
dla ruchu obowiązującego w danym kraju. Podczas podróży w
krajach, w których odbywa się ruch odwrotny, aby nie oślepiać
kierowców samochodów jadących z naprzeciwka, należy zasłonić
strefę reflektora, zgodnie z wymaganiami kodeksu kraju, w którym się
podróżuje.
SYSTEM ABS
Jest to system zintegrowany z układem hamulcowym, który zapobiega
w każdych warunkach przyczepności do drogi i intensywności
działania hamulców zablokowaniuiwkonsekwencji poślizgowi
jednego lub więcej kół, gwarantując w ten sposób kontrolę nad
samochodem także przy hamowaniu awaryjnym.
Uzupełnienie systemu stanowi system EBD (Electronic Braking Force
Distribution), który umożliwia rozdział siły hamowania pomiędzy koła
przednie i tylne.
OSTRZEŻENIE W celu uzyskania maksymalnej skuteczności układu
hamulcowego wymagany jest przebieg około 500 km: podczas tego
okresu wskazane jest nie hamować gwałtownie, często i długo.
INTERWENCJA SYSTEMU
Interwencja ABS wyczuwalna jest przez lekkie pulsowanie pedału
hamulca, któremu dodatkowo towarzyszy hałas: oznacza to, że
konieczne jest dostosowanie prędkości do typu drogi, po której się
podróżuje
MECHANICAL BRAKE ASSIST
(wspomaganie hamowania
awaryjnego)
(dla wersji/rynków, gdzie przewidziano)
System, którego nie można wyłączyć, rozpoznaje hamowanie
awaryjne (na podstawie prędkości nacisku na pedał hamulca) i
zapewnia zwiększenie ciśnienia hydraulicznego hamowania,
pomagając kierowcy, dzięki czemu możliwe są szybsze i bardziej
skuteczne interwencje układu hamowania.
95
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

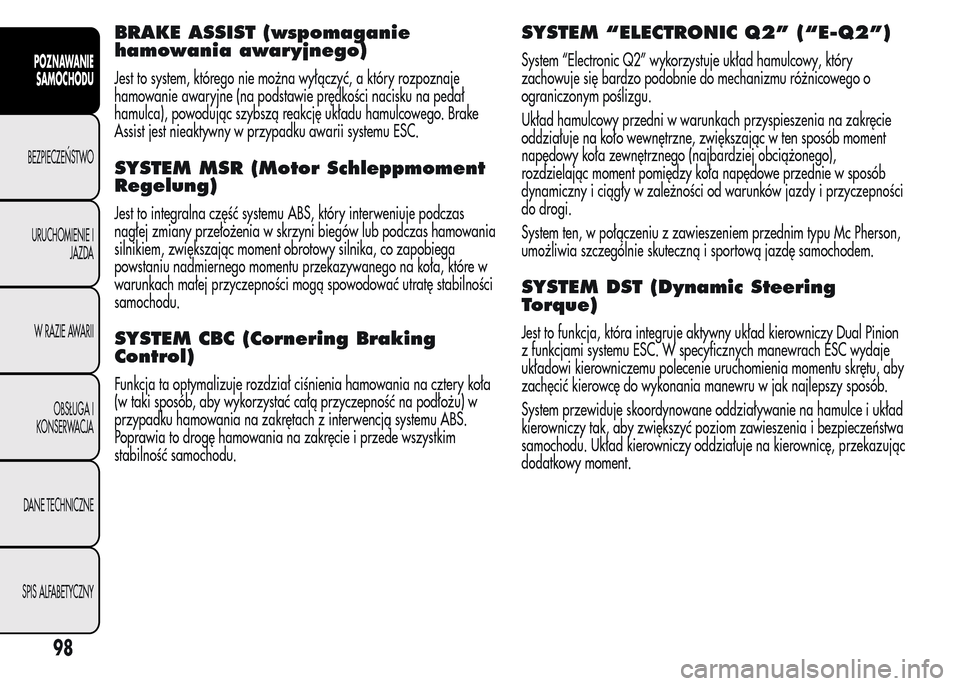

BRAKE ASSIST (wspomaganie
hamowania awaryjnego)
Jest to system, którego nie można wyłączyć, a który rozpoznaje
hamowanie awaryjne (na podstawie prędkości nacisku na pedał
hamulca), powodując szybszą reakcję układu hamulcowego. Brake
Assist jest nieaktywny w przypadku awarii systemu ESC.
SYSTEM MSR (Motor Schleppmoment
Regelung)
Jest to integralna część systemu ABS, który interweniuje podczas
nagłej zmiany przełożenia w skrzyni biegów lub podczas hamowania
silnikiem, zwiększając moment obrotowy silnika, co zapobiega
powstaniu nadmiernego momentu przekazywanego na koła, które w
warunkach małej przyczepności mogą spowodować utratę stabilności
samochodu.
SYSTEM CBC (Cornering Braking
Control)
Funkcja ta optymalizuje rozdział ciśnienia hamowania na cztery koła
(w taki sposób, aby wykorzystać całą przyczepność na podłożu) w
przypadku hamowania na zakrętach z interwencją systemu ABS.
Poprawia to drogę hamowania na zakręcie i przede wszystkim
stabilność samochodu.
SYSTEM “ELECTRONIC Q2” (“E-Q2”)
System “Electronic Q2” wykorzystuje układ hamulcowy, który
zachowuje się bardzo podobnie do mechanizmu różnicowego o
ograniczonym poślizgu.
Układ hamulcowy przedni w warunkach przyspieszenia na zakręcie
oddziałuje na koło wewnętrzne, zwiększając w ten sposób moment
napędowy koła zewnętrznego (najbardziej obciążonego),
rozdzielając moment pomiędzy koła napędowe przednie w sposób
dynamiczny i ciągły w zależności od warunków jazdy i przyczepności
do drogi.
System ten, w połączeniu z zawieszeniem przednim typu Mc Pherson,
umożliwia szczególnie skuteczną i sportową jazdę samochodem.
SYSTEM DST (Dynamic Steering
Torque)
Jest to funkcja, która integruje aktywny układ kierowniczy Dual Pinion
z funkcjami systemu ESC. W specyficznych manewrach ESC wydaje
układowi kierowniczemu polecenie uruchomienia momentu skrętu, aby
zachęcić kierowcę do wykonania manewru w jak najlepszy sposób.
System przewiduje skoordynowane oddziaływanie na hamulce i układ
kierowniczy tak, aby zwiększyć poziom zawieszenia i bezpieczeństwa
samochodu. Układ kierowniczy oddziałuje na kierownicę, przekazując
dodatkowy moment.
98
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

Tuning układu kierowniczego:działanie ukierunkowane na
zapewnienie komfortu w normalnych warunkach użytkowania.
DST:standardowa kontrola hamowania skoordynowana z ABS/ESC.
Kontrola standardowa przyspieszenia bocznego. Kompensacja
nadsterowności: lekka korekta obrotu kierownicy proponująca
kierowcy lepsze wykonanie manewru.
Silnik:reakcja standardowa.
WŁĄCZANIE/WYŁĄCZANIE TRYBU
“Dynamic”
Włączanie
Przesunąć dźwignię A rys. 74 w górę (na wysokość litery “d”) i
przytrzymać w tej pozycji przynajmniej przez 0,5 sekundy do
momentu, w którym odpowiednia dioda zaświeci się lub na
wyświetlaczu pojawi się wskazanie “Dynamic” (patrz rys. 77).
Po zwolnieniu dźwignia (A) powraca w pozycję środkową.Systemy ESC i ASR:wartości progowe interwencji dla
zapewniania jazdy sportowej, przy zachowaniu stabilności
samochodu.
Tuning układu kierowniczego:działanie w trybie sportowym.
DST:standardowa kontrola hamowania skoordynowana z ABS/ESC.
Kontrola standardowa przyspieszenia bocznego. Kompensacja
nadsterowności adekwatna do progów interwencji ESC/ASR: lekka
korekta obrotu kierownicy proponująca kierowcy bardziej prawidłowe
wykonanie manewru.
Silnik:szybsza reakcja + Overboost dla zmaksymalizowania
poziomu momentu (gdzie przewidziano).
W przypadku wersji 1.4 Turbo Multi Air, po wybraniu trybu działania
“Dynamic” uaktywniana jest również funkcja doładowania
turbosprężarki (overboost): centralka kontroli silnika umożliwia, w
zależności od pozycji pedału przyspieszenia i przez ograniczony
czas, osiągnięcie poziomu maksymalnego ciśnienia w turbosprężarce
z konsekwencją zwiększenia momentu obrotowego silnika względem
normalnie osiągalnego.
rys. 76A0J0290rys. 77A0J1510
100
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

Funkcja ta jest szczególnie użyteczna, gdy chcemy uzyskać
maksymalne osiągi w krótkim czasie (np. w fazie wyprzedzania).
OSTRZEŻENIE W fazie przyspieszania, z zastosowaniem funkcji
“Dynamic”, możliwe jest odczucie szarpania podczas jazdy, które jest
charakterystyczne dla trybu sportowego.
Wyłączanie
Aby wyłączyć tryb “Dynamic” i powrócić do trybu “Natural”, należy
powtórzyć taki sam ruch dźwigni. W tym przypadku podświetli się
dioda właściwa dla trybu “Natural”, a na wyświetlaczu
wielofunkcyjnym rekonfigurowalnym pojawi się wskazanie “Tryb
Natural włączony” (patrz rys. 78).WŁACZANIE/WYŁĄCZANIE TRYBU
“All Weather”
Włączanie
Przesunąć dźwignię A rys. 74 w górę (na wysokość litery “a”) i
przytrzymać w tej pozycji przynajmniej przez 0,5 sekundy do
momentu, w którym odpowiednia dioda zaświeci się lub na
wyświetlaczu pojawi się wskazanie “All Weather” (patrz rys. 79).
Systemy ESC i ASR:wartości progowe interwencji dla
zapewniania maksymalnego bezpieczeństwa w warunkach niskiej
przyczepności kół do nawierzchni drogowej. W razie zamontowania
łańcuchów przeciwpoślizgowych zaleca się włączać tryb „All
Weather”.
Tuning układu kierowniczego:maksimum komfortu.
DST:większa kontrola hamowania skoordynowana z ABS/ESC.
Kontrola standardowa przyspieszenia bocznego. Kompensacja
nadsterowności adekwatna do progów interwencji ESC/ASR: lekka
korekta obrotu kierownicy proponująca kierowcy bardziej prawidłowe
wykonanie manewru.
rys. 78A0J1059rys. 79A0J1511
101
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

Dla prawidłowego funkcjonowania systemu niezbędne
jest, aby czujniki były zawsze oczyszczone z błota, brudu,
śniegu lub lodu. Podczas czyszczenia czujników należy
zachować maksymalną ostrożność, aby ich nie porysować ani nie
uszkodzić, należy unikać używania szmatek suchych, szorstkich lub
twardych. Czujniki należy myć czystą wodą, ewentualnie z dodatkiem
szamponu do mycia samochodu. W myjniach, w których używane są
dysze ciśnieniowe pary lub wody pod wysokim ciśnieniem, czujniki
należy czyścić szybko trzymając dyszę w odległości większej od
10 cm.
W przypadku konieczności ponownego lakierowania
zderzaków lub wykonania ewentualnych poprawek
lakierniczych należy zwracać się wyłącznie do ASO
Alfa Romeo. Nieprawidłowe naniesienie lakieru może bowiem
zakłócić funkcjonowanie czujników parkowania.
Odpowiedzialność za parkowanie i inne niebezpieczne
manewry ponosi zawsze kierowca. Podczas
wykonywania tego typu manewrów należy
sprawdzać zawsze, czy w przestrzeni manewrowej nie znajdują
się ani osoby (szczególnie dzieci) ani zwierzęta. Czujniki
parkowania stanowią jedynie element wsparcia dla kierowcy,
który zawsze powinien zachować szczególną ostrożność podczas
wykonywania potencjalnie niebezpiecznych manewrów nawet,
gdy wykonywane są one z małą prędkością.
OSTRZEŻENIA OGÓLNE
Podczas wykonywania manewrów parkowania należy zwracać
szczególną uwagę na przeszkody, które mogą znajdować się nad lub
pod czujnikami.
Przedmioty znajdujące się w bardzo bliskiej odległości od przedniej
lub tylnej strony samochodu, w niektórych przypadkach mogą nie
zostać rozpoznane przez system i uszkodzić samochód lub same
zostać uszkodzone.
Poniżej podajemy kilka warunków, jakie mogą wpływać na
skuteczność działania systemu parkowania:
❒zmniejszona czułość czujników i zmniejszenie osiągów systemu
wspomagającego parkowanie może być spowodowane obecnością
na powierzchni czujników: lodu, śniegu, błota, kilku warstw lakieru;
❒czujniki wykrywają obiekty nieistniejące (“zakłócenia spowodowane
echem“), wskutek zakłóceń mechanicznych, na przykład: mycie
samochodu, deszcz (ekstremalne warunki wietrzne), grad.
❒sygnały przesyłane przez czujniki mogą ulec zmianie, jeżeli w
pobliżu znajdują się systemy ultradźwiękowe (np. hamulce
pneumatyczne autokarów lub młoty pneumatyczne);
❒na działanie czujników może mieć również wpływ ich położenie.
Na przykład zmiana ustawienia samochodu (z powodu zużycia
amortyzatorów, zawieszeń) lub wymiany opon, zbyt duże
obciążenie samochodu, przeróbki specyficzne powodujące
obniżenie samochodu.
❒rozpoznanie przeszkód w części wyższej samochodu może nie być
gwarantowane, ponieważ system rozpoznaje przeszkody, o które
może uderzyć samochód w części niższej.
111
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

Lampki sygnalizacyjne mogą przybierać kolor czerwony i zielony i
działają zgodnie z następującym trybem:
❒1 = siedzenie przednie strona lewa (wskazuje status po stronie
kierowcy w przypadku wersji z kierownicą po lewej stronie);
❒2 = siedzenie tylne strona lewa (pasażera);
❒3 = siedzenie tylne środkowe (pasażera);
❒4 = siedzenie tylne strona prawa (pasażer);
❒5 = siedzenie przednie strona prawa (wskazuje status po stronie
pasażera w przypadku wersji z kierownicą po lewej stronie).
UWAGA W wersjach wyposażonych w sportowe siedzenia przednie
wskazanie zapiętego pasa po stronie pasażera (lampka
sygnalizacyjna1wprzypadkuwersji z kierownicą po prawej stronie
lub lampka sygnalizacyjna 5 w przypadku wersji z kierownicą po
lewej stronie) nie zostanie nigdy wyświetlone.
SIEDZENIA PRZEDNIE (lampka
sygnalizacyjna nr 1=kierowcy i nr
5=pasażera)
Kierowca
Jeżeli w samochodzie znajduje się tylko kierowca i jego pas jest
odpięty, po przekroczeniu 20 km/h lub przy prędkości pomiędzy 10
km/h i 20 km/h przez czas powyżej 5 sekund uruchamia się cykl
sygnalizacji akustycznej odpowiadającej miejscom zajętym z przodu
(sygnał akustyczny ciągły przez pierwsze 6 sekund, po czym dźwięk
typu “beep” przez czas około 90 sekund) i lampka sygnalizacyjna
miga.Po zakończeniu cyklu lampki sygnalizacyjne świecą się aż do
wyłączenia silnika. Sygnalizacja akustyczna jest przerywana
natychmiast po zapięciu pasa bezpieczeństwa kierowcy, po czym
lampka sygnalizacyjna zmienia kolor na zielony.
Jeżeli podczas podróży pas zostanie ponownie rozpięty, sygnalizacja
akustyczna i miganie lampki sygnalizacyjnej koloru czerwonego
zostaną wznowione, jak opisano wcześniej.
Pasażer
Sytuacja analogiczna dotyczy pasażera miejsca przedniego, z tą
różnicą, że lampka sygnalizacyjna przybiera kolor zielony i
emitowanie sygnału jest przerywane w momencie opuszczenia
samochodu przez pasażera.
W sytuacji, w której oba pasy miejsc przednich zostałyby odpięte
podczas podróżyiwniewielkiej odległości czasowej między sobą,
sygnał akustyczny dotyczył będzie ostatniego odpięcia, natomiast
lampki sygnalizacyjne będą wskazywać stan sytuacji niezależnie.
SIEDZENIA TYLNE (lampka
sygnalizacyjna nr 2, nr3inr4)
Na miejscach tylnych sygnalizacja zostanie uruchomiona tylko, gdy
którykolwiek z pasów zostanie rozpięty (lampka koloru czerwonego
miga).
W tej sytuacji lampka sygnalizacyjna odnosząca się do pasa, który
został odpięty, zaczyna migać (kolor czerwony) i miga przez około
30 sekund. Ponadto nastąpi sygnalizacja akustyczna.
W przypadku odpięcia kilku pasów rozpoczyna się działanie
sygnalizacji wizualnej (miga kolor czerwony), która wyłącza się w
trybie niezależnym dla każdej lampki sygnalizacyjnej. Sygnalizacja
zmienia barwę na kolor zielony w momencie ponownego zapięcia
odnośnego pasa bezpieczeństwa.
120
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
