Τροποποιήσεις ή επισκευές στο ηλεκτρικό σύστημα οι οποίες
δεν εκτελούνται σωστά ή που δεν λαμβάνουν υπόψη τις
τεχνικές προδιαγραφές του συστήματος μπορούν να
προκαλέσουν δυσλειτουργίες οι οποίες υπάρχει περίπτωση να οδηγήσουν
στον κίνδυνο πρόκλησης πυρκαγιάς.
Οι λαμπτήρες αλογόνου περιέχουν αέριο υπό πίεση, στην
περίπτωση σπασίματος είναι δυνατή η εκτόξευση θραυσμάτων
γυαλιού.
ΣHMEIΩΣH Όταν το κλίμα είναι κρύο ή υγρό ή μετά από έντονη
βροχή ή μετά από το πλύσιμο του αυτοκινήτου, η επιφάνεια
των προβολέων ή των πίσω φώτων μπορεί να θαμπώσει και/ή να
σχηματιστούν σταγονίδια στην εσωτερική πλευρά. Πρόκειται για ένα
φυσικό φαινόμενο που οφείλεται στη διαφορά θερμοκρασίας και
υγρασίας μεταξύ της εσωτερικής και εξωτερικής επιφάνειας του
τζαμιού που, ωστόσο, δεν υποδεικνύει κάποια βλάβη και δεν
επηρεάζει την ομαλή λειτουργία των διατάξεων φωτισμού. Το
θάμπωμα εξαφανίζεται γρήγορα με το άναμμα των φώτων,
ξεκινώντας από το κέντρο του φακού και συνεχίζοντας προοδευτικά
προς τα άκρα.
165
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 170 of 292
ΤΥΠΟΙ ΛΑΜΠΤΗΡΩΝ
Επάνω στο αυτοκίνητο έχουν εγκατασταθεί οι παρακάτω λαμπτήρες:
Λαμπτήρες όλο γυαλί:(τύπος Α) είναι κουμπωτού τύπου. Για να βγουν
πρέπει να τραβήξετε.
Λαμπτήρες με βύσμα μπαγιονέτ:(τύπος B) για να τους βγάλετε από το
αντίστοιχο ντουί, πατήστε το γλόμπο, γυρίστε τον αριστερόστροφα και
βγάλτε τον.
Κυλινδρικοί λαμπτήρες:(τύπος C) για να τους βγάλετε, αποσυνδέστε
τους από τις αντίστοιχες επαφές.
Λαμπτήρες αλογόνου:(τύπος D) για να αφαιρέσετε το λαμπτήρα βγάλτε
την ασφάλεια στήριξης από την αντίστοιχη βάση.
Λαμπτήρες αλογόνου:(τύπος E) για να αφαιρέσετε το λαμπτήρα βγάλτε
την ασφάλεια στήριξης από την αντίστοιχη βάση.
166
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 171 of 292

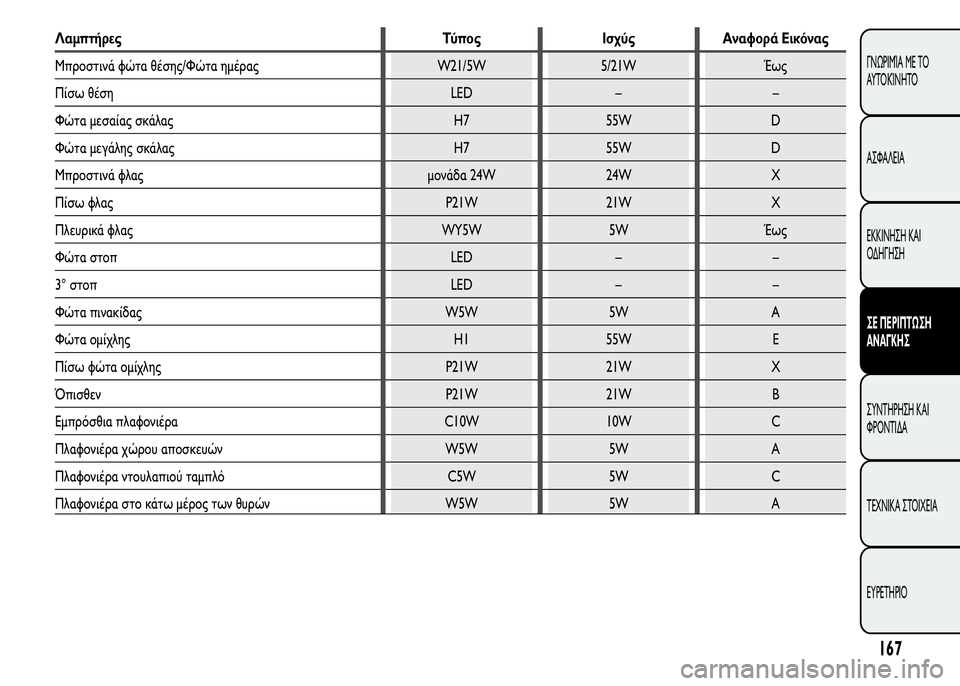

Λαμπτήρες Τύπος Ισχύς Αναφορά Εικόνας
Μπροστινά φώτα θέσης/Φώτα ημέρας W21/5W 5/21W Έως
Πίσω θέση LED – –
Φώτα μεσαίας σκάλας H7 55W D
Φώτα μεγάλης σκάλας H7 55W D
Μπροστινά φλας μονάδα 24W 24W Χ
Πίσω φλας P21W 21W Χ
Πλευρικά φλας WY5W 5W Έως
Φώτα στοπ LED – –
3° στοπ LED – –
Φώτα πινακίδας W5W 5W A
Φώτα ομίχλης H1 55W E
Πίσω φώτα ομίχλης P21W 21W Χ
Όπισθεν P21W 21W B
Εμπρόσθια πλαφονιέρα C10W 10W C
Πλαφονιέρα χώρου αποσκευών W5W 5W A
Πλαφονιέρα ντουλαπιού ταμπλό C5W 5W C
Πλαφονιέρα στο κάτω μέρος των θυρών W5W 5W A
167
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 172 of 292
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑ
ΕΜΠΡΟΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Τα εμπρόσθια οπτικά σύνολα (φανάρια) περιέχουν τους λαμπτήρες
για τα φώτα θέσης/φώτα ημέρας (D.R.L.), τη μεσαία σκάλα, τη μεγάλη
σκάλα και τα φλας. Η θέση των λαμπτήρων είναι η παρακάτω εικ.

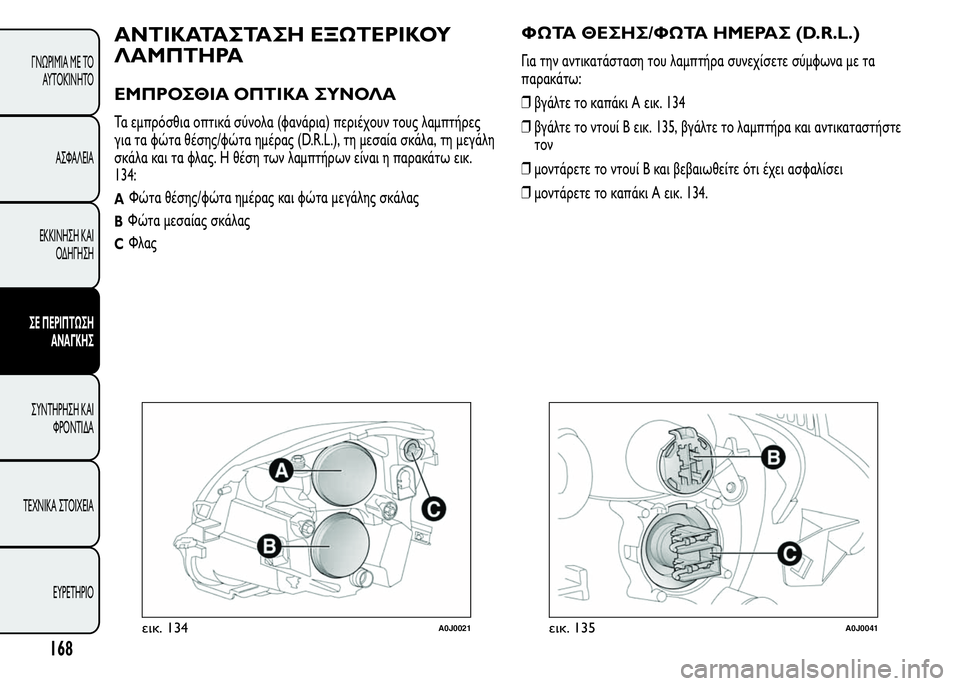

134:
AΦώτα θέσης/φώτα ημέρας και φώτα μεγάλης σκάλας
BΦώτα μεσαίας σκάλας
CΦλας
ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΗΜΕΡΑΣ (D.R.L.)
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❒βγάλτε το καπάκι A εικ. 134
❒βγάλτε το ντουί B εικ. 135, βγάλτε το λαμπτήρα και αντικαταστήστε
τον
❒μοντάρετε το ντουί B και βεβαιωθείτε ότι έχει ασφαλίσει
❒μοντάρετε το καπάκι A εικ. 134.
εικ. 134A0J0021εικ. 135A0J0041
168
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 173 of 292
ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❒βγάλτε το καπάκι A εικ. 134
❒βγάλτε το ντουί C εικ. 135, βγάλτε το λαμπτήρα και αντικαταστήστε
τον
❒μοντάρετε το ντουί, και βεβαιωθείτε ότι έχει ασφαλίσει
❒μοντάρετε το καπάκι A εικ. 134.
ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣ
Με λαμπτήρες πυράκτωσης
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❒βγάλτε το καπάκι B εικ. 134

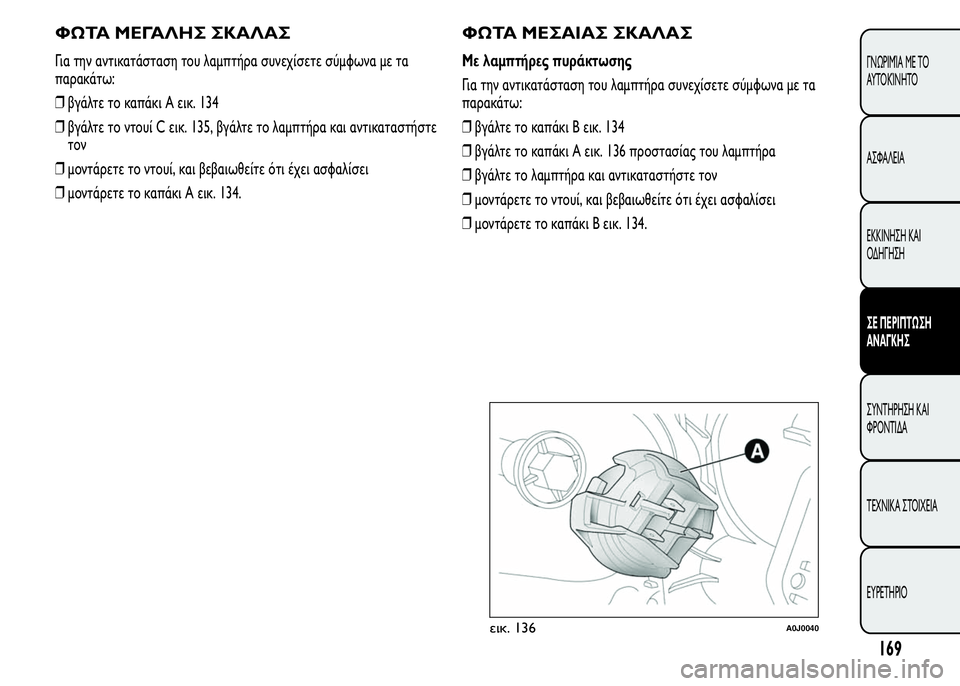

❒βγάλτε το καπάκι A εικ. 136 προστασίας του λαμπτήρα
❒βγάλτε το λαμπτήρα και αντικαταστήστε τον
❒μοντάρετε το ντουί, και βεβαιωθείτε ότι έχει ασφαλίσει
❒μοντάρετε το καπάκι B εικ. 134.
εικ. 136A0J0040
169
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 174 of 292
ΦΛΑΣ
Εμπρός

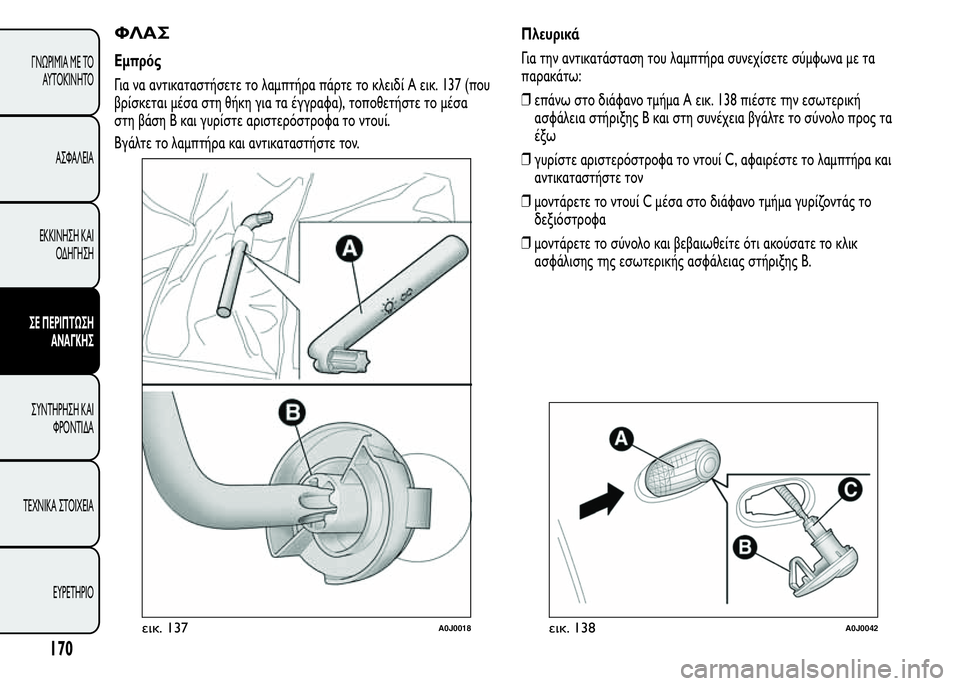

Για να αντικαταστήσετε το λαμπτήρα πάρτε το κλειδί A εικ. 137 (που
βρίσκεται μέσα στη θήκη για τα έγγραφα), τοποθετήστε το μέσα
στη βάση Β και γυρίστε αριστερόστροφα το ντουί.
Βγάλτε το λαμπτήρα και αντικαταστήστε τον.Πλευρικά
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❒επάνω στο διάφανο τμήμα A εικ. 138 πιέστε την εσωτερική
ασφάλεια στήριξης Β και στη συνέχεια βγάλτε το σύνολο προς τα
έξω
❒γυρίστε αριστερόστροφα το ντουί C, αφαιρέστε το λαμπτήρα και
αντικαταστήστε τον
❒μοντάρετε το ντουί C μέσα στο διάφανο τμήμα γυρίζοντάς το
δεξιόστροφα
❒μοντάρετε το σύνολο και βεβαιωθείτε ότι ακούσατε το κλικ
ασφάλισης της εσωτερικής ασφάλειας στήριξης B.
εικ. 137A0J0018εικ. 138A0J0042
170
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 175 of 292

ΦΩΤΑ ΟΜΙΧΛΗΣ
(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση αυτών των λαμπτήρων απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
ΟΠΙΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ

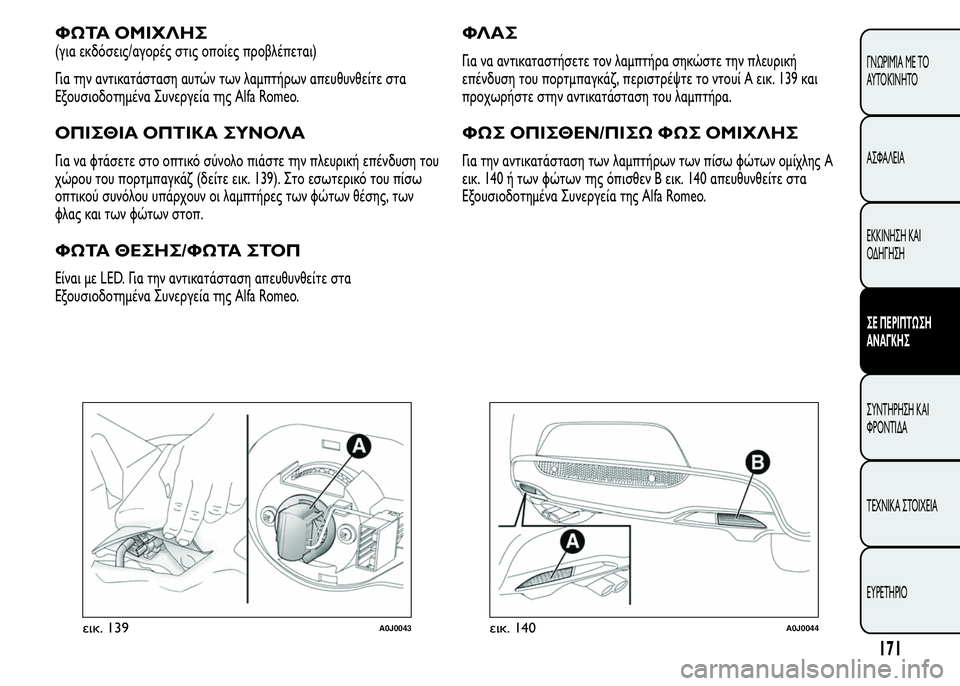

Για να φτάσετε στο οπτικό σύνολο πιάστε την πλευρική επένδυση του
χώρου του πορτμπαγκάζ (δείτε εικ. 139). Στο εσωτερικό του πίσω
οπτικού συνόλου υπάρχουν οι λαμπτήρες των φώτων θέσης, των
φλας και των φώτων στοπ.
ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΣΤΟΠ
Είναι με LED. Για την αντικατάσταση απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
ΦΛΑΣ
Για να αντικαταστήσετε τον λαμπτήρα σηκώστε την πλευρική
επένδυση του πορτμπαγκάζ, περιστρέψτε το ντουί A εικ. 139 και
προχωρήστε στην αντικατάσταση του λαμπτήρα.
ΦΩΣ ΟΠΙΣΘΕΝ/ΠΙΣΩ ΦΩΣ ΟΜΙΧΛΗΣ
Για την αντικατάσταση των λαμπτήρων των πίσω φώτων ομίχλης A
εικ. 140 ή των φώτων της όπισθεν B εικ. 140 απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
εικ. 139A0J0043εικ. 140A0J0044
171
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 176 of 292

ΦΩΤΑ 3°ΣΤΟΠ
Βρίσκονται επάνω στην πόρτα του πορτμπαγκάζ και είναι με LED. Για
την αντικατάσταση απευθυνθείτε στα Εξουσιοδοτημένα Συνεργεία
της Alfa Romeo.
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για να αντικαταστήσετε τους λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❒αφαιρέστε τα σύνολα των φώτων πινακίδας A εικ. 141
❒γυρίστε δεξιόστροφα το ντουί B εικ. 142, αφαιρέστε το λαμπτήρα C
και αντικαταστήστε τον.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑ
ΕΜΠΡΟΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑ
Για την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒αφαιρέστε την πλαφονιέρα A εικ. 143 πιέζοντας στα σημεία που
δείχνουν τα βέλη
❒ανοίξτε το πορτάκι B εικ. 144, αντικαταστήστε τους λαμπτήρες C
βγάζοντάς τους από τις πλευρικές επαφές. Στη συνέχεια
βεβαιωθείτε ότι οι καινούργιοι λαμπτήρες έχουν ασφαλίσει σωστά
επάνω στις επαφές
❒κλείστε ξανά το πορτάκι B εικ. 144 και στερεώστε την πλαφονιέρα
A εικ. 143 στην αντίστοιχη θέση και βεβαιωθείτε ότι ασφάλισε.
εικ. 141A0J0046εικ. 142A0J0045
172
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
