2016 Alfa Romeo Giulietta sensor

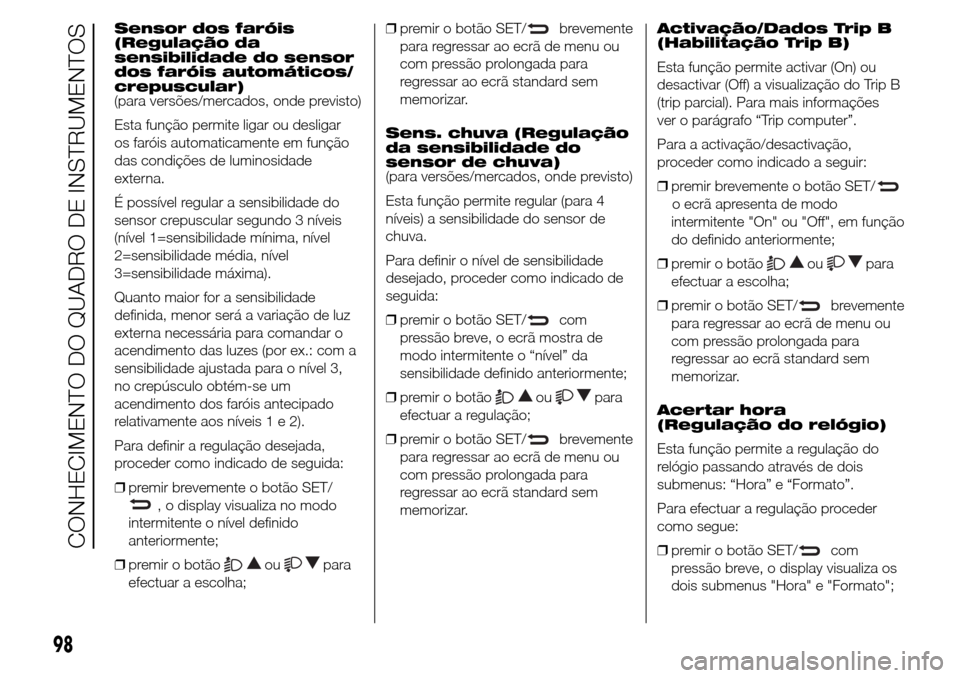

Sensor dos faróis
(Regulação da
sensibilidade do sensor
dos faróis automáticos/
crepuscular)
(para versões/mercados, onde previsto)
Esta função permite ligar ou desligar
os faróis automaticamente em função
das condições de luminosidade
externa.
É possível regular a sensibilidade do
sensor crepuscular segundo 3 níveis
(nível 1=sensibilidade mínima, nível
2=sensibilidade média, nível
3=sensibilidade máxima).
Quanto maior for a sensibilidade
definida, menor será a variação de luz
externa necessária para comandar o
acendimento das luzes (por ex.: com a
sensibilidade ajustada para o nível 3,
no crepúsculo obtém-se um
acendimento dos faróis antecipado
relativamente aos níveis1e2).
Para definir a regulação desejada,
proceder como indicado de seguida:
❒premir brevemente o botão SET/
, o display visualiza no modo
intermitente o nível definido
anteriormente;
❒premir o botão
oupara
efectuar a escolha;❒premir o botão SET/
brevemente
para regressar ao ecrã de menu ou
com pressão prolongada para
regressar ao ecrã standard sem
memorizar.
Sens. chuva (Regulação
da sensibilidade do
sensor de chuva)
(para versões/mercados, onde previsto)
Esta função permite regular (para 4
níveis) a sensibilidade do sensor de
chuva.
Para definir o nível de sensibilidade
desejado, proceder como indicado de
seguida:
❒premir o botão SET/
com
pressão breve, o ecrã mostra de
modo intermitente o “nível” da
sensibilidade definido anteriormente;
❒premir o botão
oupara
efectuar a regulação;
❒premir o botão SET/
brevemente
para regressar ao ecrã de menu ou
com pressão prolongada para
regressar ao ecrã standard sem
memorizar.Activação/Dados Trip B
(Habilitação Trip B)
Esta função permite activar (On) ou
desactivar (Off) a visualização do Trip B
(trip parcial). Para mais informações
ver o parágrafo “Trip computer”.
Para a activação/desactivação,
proceder como indicado a seguir:
❒premir brevemente o botão SET/
o ecrã apresenta de modo
intermitente "On" ou "Off", em função
do definido anteriormente;
❒premir o botão
oupara
efectuar a escolha;
❒premir o botão SET/
brevemente
para regressar ao ecrã de menu ou
com pressão prolongada para
regressar ao ecrã standard sem
memorizar.
Acertar hora
(Regulação do relógio)
Esta função permite a regulação do
relógio passando através de dois
submenus: “Hora” e “Formato”.
Para efectuar a regulação proceder
como segue:
❒premir o botão SET/
com
pressão breve, o display visualiza os
dois submenus "Hora" e "Formato";
98
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

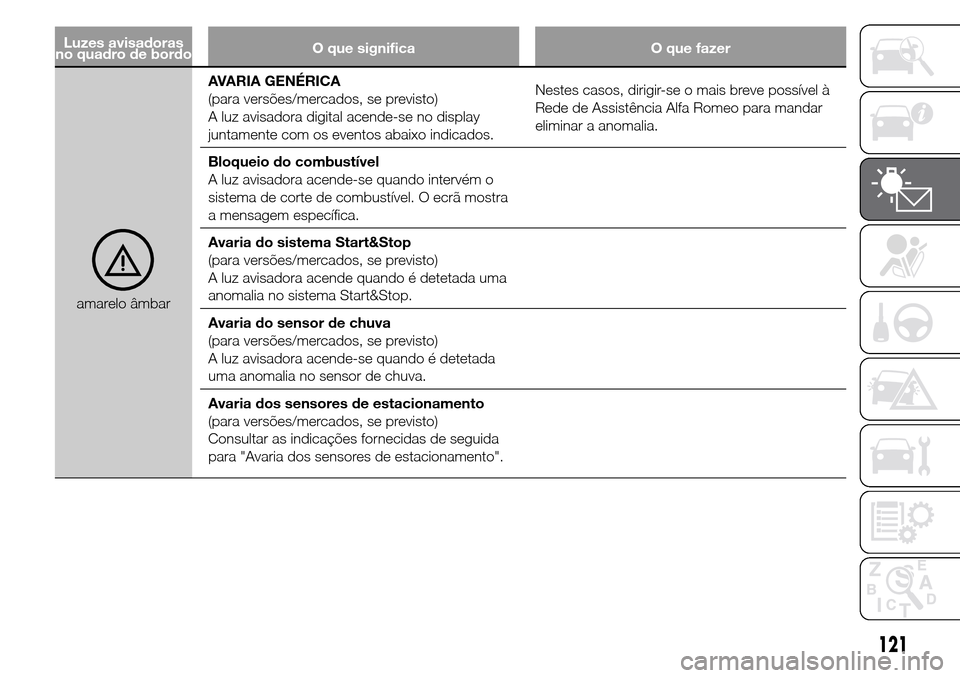

Luzes avisadoras
no quadro de bordoO que significa O que fazer
amarelo âmbarAVARIA GENÉRICA
(para versões/mercados, se previsto)
A luz avisadora digital acende-se no display
juntamente com os eventos abaixo indicados.Nestes casos, dirigir-se o mais breve possível à
Rede de Assistência Alfa Romeo para mandar
eliminar a anomalia.
Bloqueio do combustível
A luz avisadora acende-se quando intervém o
sistema de corte de combustível. O ecrã mostra
a mensagem específica.
Avaria do sistema Start&Stop
(para versões/mercados, se previsto)
A luz avisadora acende quando é detetada uma
anomalia no sistema Start&Stop.
Avaria do sensor de chuva
(para versões/mercados, se previsto)
A luz avisadora acende-se quando é detetada
uma anomalia no sensor de chuva.
Avaria dos sensores de estacionamento
(para versões/mercados, se previsto)
Consultar as indicações fornecidas de seguida
para "Avaria dos sensores de estacionamento".
121

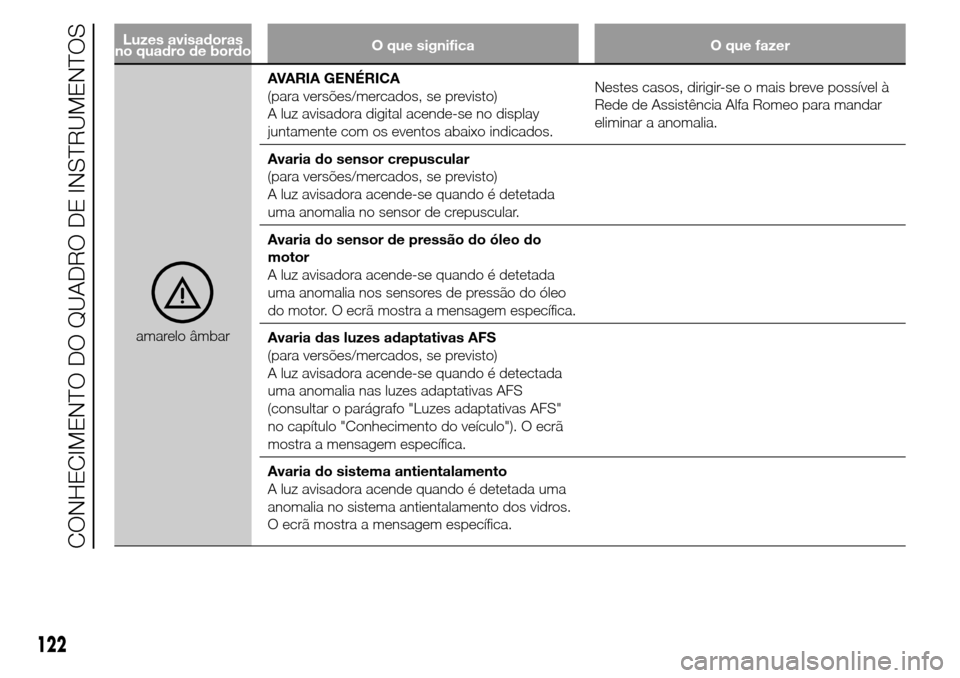

Luzes avisadoras
no quadro de bordoO que significa O que fazer
amarelo âmbarAVARIA GENÉRICA
(para versões/mercados, se previsto)
A luz avisadora digital acende-se no display
juntamente com os eventos abaixo indicados.Nestes casos, dirigir-se o mais breve possível à
Rede de Assistência Alfa Romeo para mandar
eliminar a anomalia.
Avaria do sensor crepuscular
(para versões/mercados, se previsto)
A luz avisadora acende-se quando é detetada
uma anomalia no sensor de crepuscular.
Avaria do sensor de pressão do óleo do
motor
A luz avisadora acende-se quando é detetada
uma anomalia nos sensores de pressão do óleo
do motor. O ecrã mostra a mensagem específica.
Avaria das luzes adaptativas AFS
(para versões/mercados, se previsto)
A luz avisadora acende-se quando é detectada
uma anomalia nas luzes adaptativas AFS
(consultar o parágrafo "Luzes adaptativas AFS"
no capítulo "Conhecimento do veículo"). O ecrã
mostra a mensagem específica.
Avaria do sistema antientalamento
A luz avisadora acende quando é detetada uma
anomalia no sistema antientalamento dos vidros.
O ecrã mostra a mensagem específica.
122
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

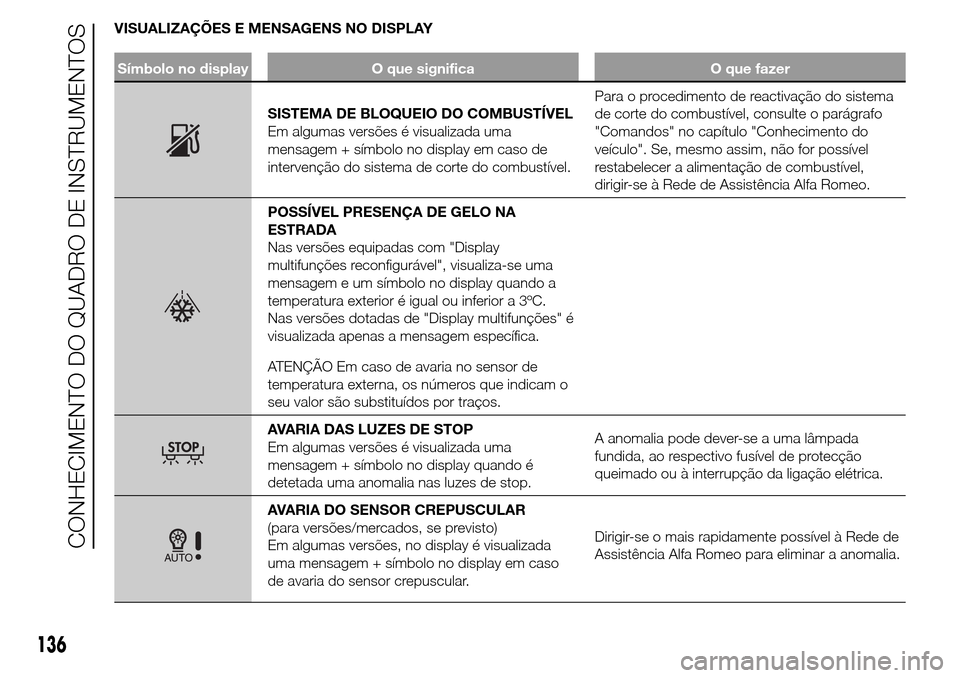

VISUALIZAÇÕES E MENSAGENS NO DISPLAY
Símbolo no display O que significa O que fazer
SISTEMA DE BLOQUEIO DO COMBUSTÍVEL
Em algumas versões é visualizada uma
mensagem + símbolo no display em caso de
intervenção do sistema de corte do combustível.Para o procedimento de reactivação do sistema
de corte do combustível, consulte o parágrafo
"Comandos" no capítulo "Conhecimento do
veículo". Se, mesmo assim, não for possível
restabelecer a alimentação de combustível,
dirigir-se à Rede de Assistência Alfa Romeo.
POSSÍVEL PRESENÇA DE GELO NA
ESTRADA
Nas versões equipadas com "Display
multifunções reconfigurável", visualiza-se uma
mensagem e um símbolo no display quando a
temperatura exterior é igual ou inferior a 3ºC.
Nas versões dotadas de "Display multifunções" é
visualizada apenas a mensagem específica.
ATENÇÃO Em caso de avaria no sensor de
temperatura externa, os números que indicam o
seu valor são substituídos por traços.
AVARIA DAS LUZES DE STOP
Em algumas versões é visualizada uma
mensagem + símbolo no display quando é
detetada uma anomalia nas luzes de stop.A anomalia pode dever-se a uma lâmpada
fundida, ao respectivo fusível de protecção
queimado ou à interrupção da ligação elétrica.
AVARIA DO SENSOR CREPUSCULAR
(para versões/mercados, se previsto)
Em algumas versões, no display é visualizada
uma mensagem + símbolo no display em caso
de avaria do sensor crepuscular.Dirigir-se o mais rapidamente possível à Rede de
Assistência Alfa Romeo para eliminar a anomalia.
136
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

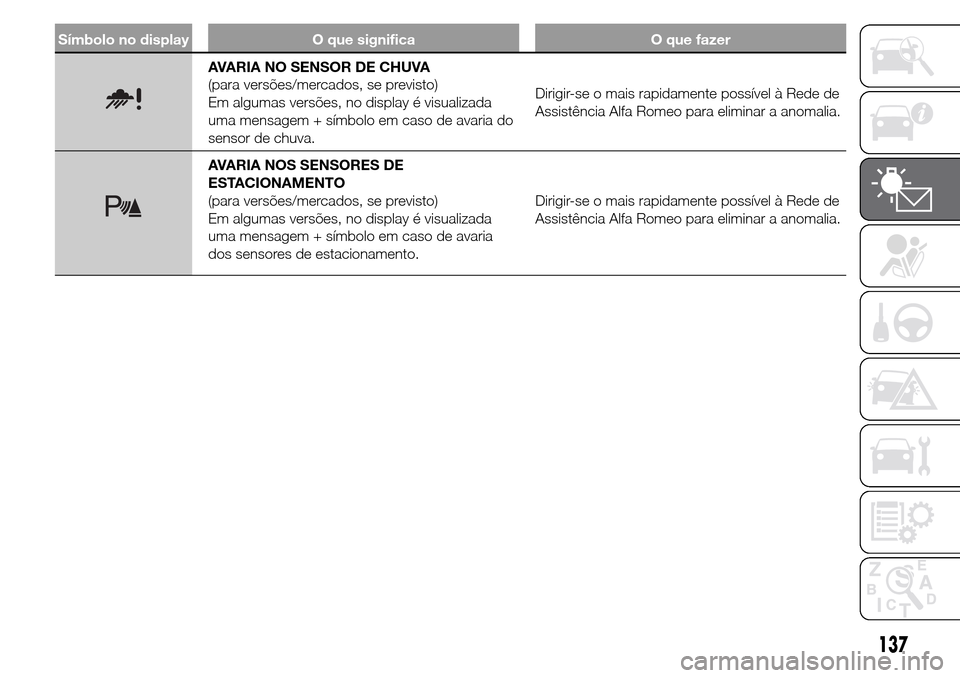

Símbolo no display O que significa O que fazer
AVARIA NO SENSOR DE CHUVA
(para versões/mercados, se previsto)
Em algumas versões, no display é visualizada
uma mensagem + símbolo em caso de avaria do
sensor de chuva.Dirigir-se o mais rapidamente possível à Rede de
Assistência Alfa Romeo para eliminar a anomalia.
AVARIA NOS SENSORES DE
ESTACIONAMENTO
(para versões/mercados, se previsto)
Em algumas versões, no display é visualizada
uma mensagem + símbolo em caso de avaria
dos sensores de estacionamento.Dirigir-se o mais rapidamente possível à Rede de
Assistência Alfa Romeo para eliminar a anomalia.
137

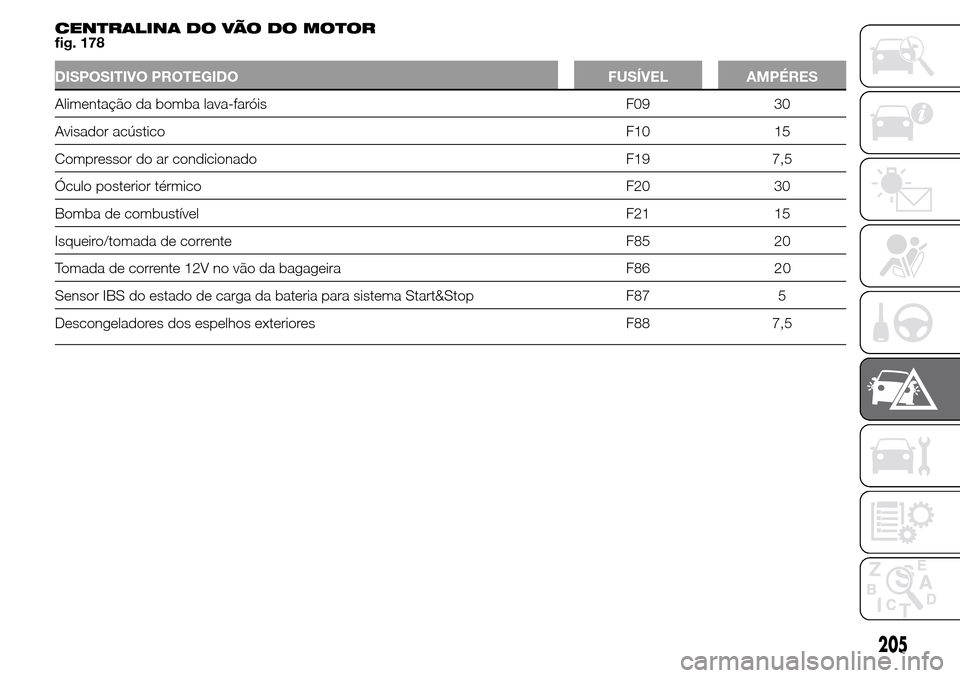

CENTRALINA DO VÃO DO MOTOR
fig. 178
DISPOSITIVO PROTEGIDO FUSÍVEL AMPÉRES
Alimentação da bomba lava-faróis F09 30
Avisador acústico F10 15
Compressor do ar condicionado F19 7,5
Óculo posterior térmico F20 30
Bomba de combustível F21 15
Isqueiro/tomada de corrente F85 20
Tomada de corrente 12V no vão da bagageira F86 20
Sensor IBS do estado de carga da bateria para sistema Start&Stop F87 5
Descongeladores dos espelhos exteriores F88 7,5
205

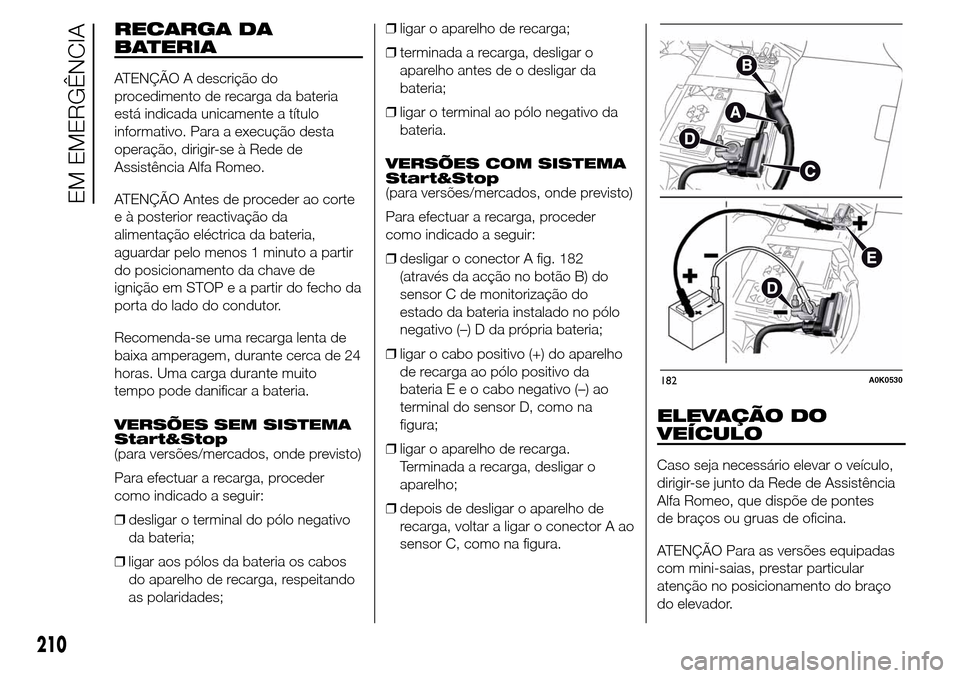

RECARGA DA
BATERIA
ATENÇÃO A descrição do
procedimento de recarga da bateria
está indicada unicamente a título
informativo. Para a execução desta
operação, dirigir-se à Rede de
Assistência Alfa Romeo.
ATENÇÃO Antes de proceder ao corte
e à posterior reactivação da
alimentação eléctrica da bateria,
aguardar pelo menos 1 minuto a partir
do posicionamento da chave de
ignição em STOP e a partir do fecho da
porta do lado do condutor.
Recomenda-se uma recarga lenta de
baixa amperagem, durante cerca de 24
horas. Uma carga durante muito
tempo pode danificar a bateria.
VERSÕES SEM SISTEMA
Start&Stop
(para versões/mercados, onde previsto)
Para efectuar a recarga, proceder
como indicado a seguir:
❒desligar o terminal do pólo negativo
da bateria;
❒ligar aos pólos da bateria os cabos
do aparelho de recarga, respeitando
as polaridades;❒ligar o aparelho de recarga;
❒terminada a recarga, desligar o
aparelho antes de o desligar da
bateria;
❒ligar o terminal ao pólo negativo da
bateria.
VERSÕES COM SISTEMA
Start&Stop
(para versões/mercados, onde previsto)
Para efectuar a recarga, proceder
como indicado a seguir:
❒desligar o conector A fig. 182
(através da acção no botão B) do
sensor C de monitorização do
estado da bateria instalado no pólo
negativo (–) D da própria bateria;
❒ligar o cabo positivo (+) do aparelho
de recarga ao pólo positivo da
bateriaEeocabo negativo (–) ao
terminal do sensor D, como na
figura;
❒ligar o aparelho de recarga.
Terminada a recarga, desligar o
aparelho;
❒depois de desligar o aparelho de
recarga, voltar a ligar o conector A ao
sensor C, como na figura.
ELEVAÇÃO DO
VEÍCULO
Caso seja necessário elevar o veículo,
dirigir-se junto da Rede de Assistência
Alfa Romeo, que dispõe de pontes
de braços ou gruas de oficina.
ATENÇÃO Para as versões equipadas
com mini-saias, prestar particular
atenção no posicionamento do braço
do elevador.
182A0K0530
210
EM EMERGÊNCIA

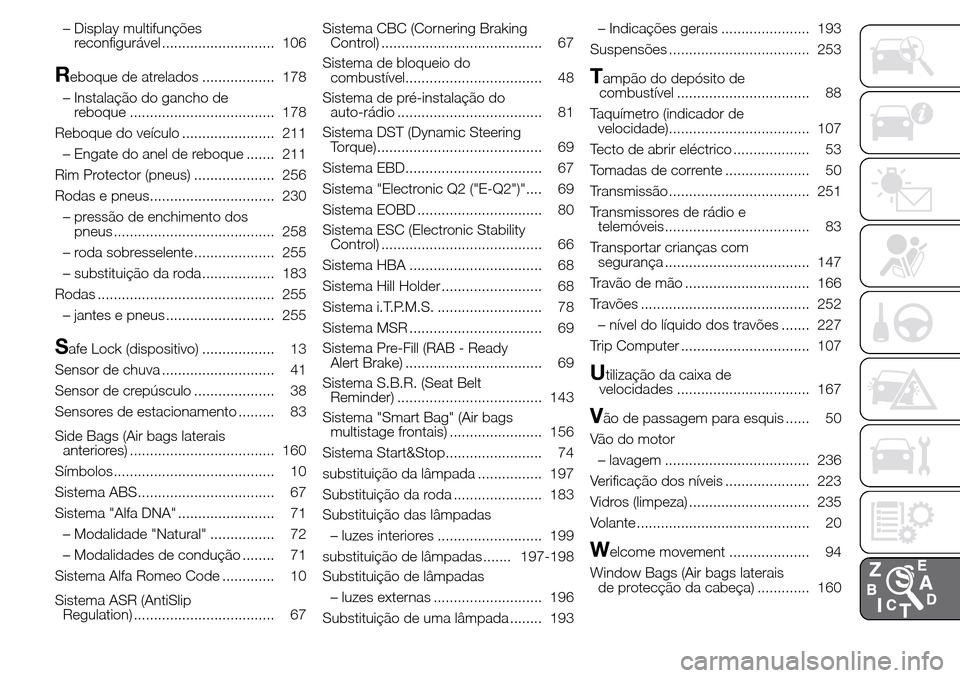

– Display multifunções
reconfigurável ............................ 106
Reboque de atrelados .................. 178
– Instalação do gancho de
reboque .................................... 178
Reboque do veículo ....................... 211
– Engate do anel de reboque ....... 211
Rim Protector (pneus) .................... 256
Rodas e pneus............................... 230
– pressão de enchimento dos
pneus ........................................ 258
– roda sobresselente .................... 255
– substituição da roda .................. 183
Rodas ............................................ 255
– jantes e pneus ........................... 255
Safe Lock (dispositivo) .................. 13
Sensor de chuva ............................ 41
Sensor de crepúsculo .................... 38
Sensores de estacionamento ......... 83
Side Bags (Air bags laterais
anteriores) .................................... 160
Símbolos........................................ 10
Sistema ABS.................................. 67
Sistema "Alfa DNA" ........................ 71
– Modalidade "Natural" ................ 72
– Modalidades de condução ........ 71
Sistema Alfa Romeo Code ............. 10
Sistema ASR (AntiSlip
Regulation) ................................... 67Sistema CBC (Cornering Braking
Control) ........................................ 67
Sistema de bloqueio do
combustível.................................. 48
Sistema de pré-instalação do
auto-rádio .................................... 81
Sistema DST (Dynamic Steering
Torque)......................................... 69
Sistema EBD.................................. 67
Sistema "Electronic Q2 ("E-Q2")".... 69
Sistema EOBD ............................... 80
Sistema ESC (Electronic Stability
Control) ........................................ 66
Sistema HBA ................................. 68
Sistema Hill Holder ......................... 68
Sistema i.T.P.M.S. .......................... 78
Sistema MSR ................................. 69
Sistema Pre-Fill (RAB - Ready
Alert Brake) .................................. 69
Sistema S.B.R. (Seat Belt
Reminder) .................................... 143
Sistema "Smart Bag" (Air bags
multistage frontais) ....................... 156
Sistema Start&Stop........................ 74
substituição da lâmpada ................ 197
Substituição da roda ...................... 183
Substituição das lâmpadas
– luzes interiores .......................... 199
substituição de lâmpadas ....... 197-198
Substituição de lâmpadas
– luzes externas ........................... 196
Substituição de uma lâmpada ........ 193– Indicações gerais ...................... 193
Suspensões ................................... 253
Tampão do depósito de
combustível ................................. 88
Taquímetro (indicador de
velocidade)................................... 107
Tecto de abrir eléctrico ................... 53
Tomadas de corrente ..................... 50
Transmissão ................................... 251
Transmissores de rádio e
telemóveis.................................... 83
Transportar crianças com
segurança .................................... 147
Travão de mão ............................... 166
Travões .......................................... 252
– nível do líquido dos travões ....... 227
Trip Computer ................................ 107
Utilização da caixa de
velocidades ................................. 167
Vão de passagem para esquis ...... 50
Vão do motor
– lavagem .................................... 236
Verificação dos níveis ..................... 223
Vidros (limpeza) .............................. 235
Volante ........................................... 20
Welcome movement .................... 94
Window Bags (Air bags laterais
de protecção da cabeça) ............. 160
