2016.5 OPEL ZAFIRA C Uživatelská příručka (in Czech)

Řízení vozidla a jeho provoz207Tlačítko D a logika ovládání
parkovacího asistenta
Progresivní parkovací asistent
a přední – zadní parkovací asistent
(viz výše uvedený popis), se ovládají
stisknutím D.
Parkovací asistent se deaktivuje a aktivuje krátkým stisknutím D.
Progresivní parkovací asistent se
aktivuje i deaktivuje dlouhým
stisknutím D (přibližně
jednu sekundu).
Logika tlačítek ovládání systému: ● Přední – zadní parkovací asistent
je aktivní: krátkým stisknutím se
deaktivuje přední – zadní
parkovací asistent.
● Přední – zadní parkovací asistent
je aktivní: dlouhým stisknutím se
zapne progresivní parkovací
asistent, pokud je zařazen
rychlostní stupeň pro jízdu
dopředu.
● Progresivní parkovací asistent je aktivní: krátkým stisknutím seaktivuje přední – zadní parkovací asistent.● Progresivní parkovací asistent je aktivní: dlouhým stisknutím se
deaktivuje progresivní parkovací
asistent.
● Progresivní parkovací asistent je aktivní společně s předním –
zadním parkovacím asistentem:
krátkým stisknutím se deaktivují
oba systémy.

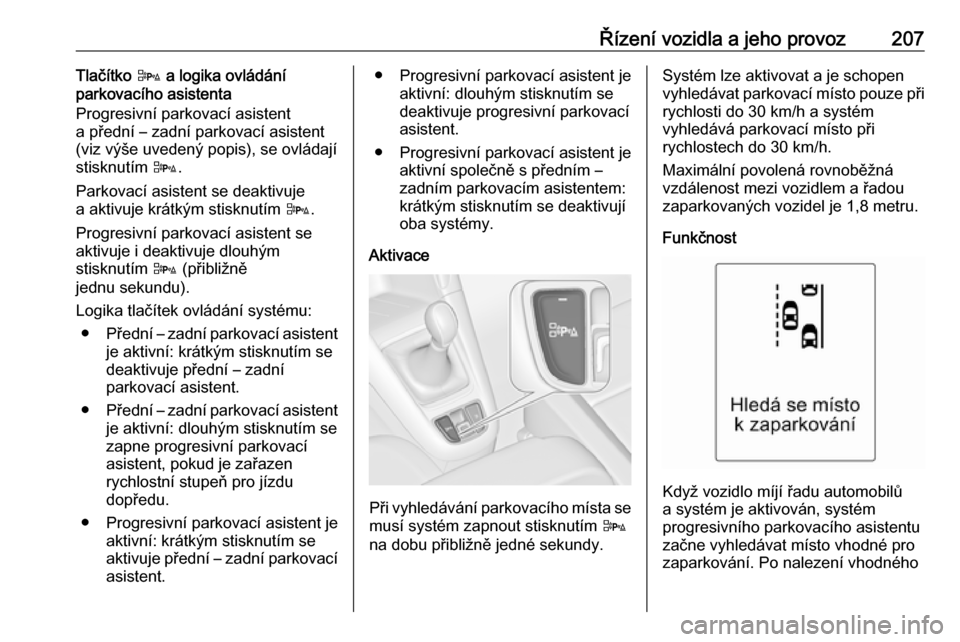

Aktivace
Při vyhledávání parkovacího místa se
musí systém zapnout stisknutím D
na dobu přibližně jedné sekundy.
Systém lze aktivovat a je schopen
vyhledávat parkovací místo pouze při rychlosti do 30 km/h a systém
vyhledává parkovací místo při
rychlostech do 30 km/h.
Maximální povolená rovnoběžná
vzdálenost mezi vozidlem a řadou
zaparkovaných vozidel je 1,8 metru.
Funkčnost
Když vozidlo míjí řadu automobilů
a systém je aktivován, systém
progresivního parkovacího asistentu
začne vyhledávat místo vhodné pro
zaparkování. Po nalezení vhodného

208Řízení vozidla a jeho provozmísta se v informačním centru řidiče
zobrazí vizuální odezva a ozve se
akustický signál.
Pokud vozidlo není řidičem
zastaveno během deseti metrů poté,
co bylo navrženo parkovací místo,
systém začne vyhledávat další
vhodné parkovací místo.
Návrh parkovacího místa od systému je přijat, pokud řidič vozidlo zastaví
během deseti metrů poté, co je
sdělena zpráva "Stop". Systém
vypočítává optimální trasu na
parkovací místo. Poté systém navádí
řidiče na parkovací místo
poskytováním podrobných pokynů.
Pokyny na displeji zobrazují:
● Upozornění při rychlosti vyšší větší než 30 km/h.
● Požadavek na zastavení vozidla při zjištění parkovacího místa.
● Směr jízdy během parkovacího manévru.
● Polohu volantu během parkování.
● Pro některé pokyny se zobrazí indikátor průběhu.Úspěšný parkovací manévr je
indikovaný symbolem konečné
polohy.
Vždy věnujte pozornost zvuku
předního – zadního parkovacího
asistenta. Nepřerušovaný zvuk
znamená, že vzdálenost k překážce
je kratší než přibližně 30 cm.
Změna strany parkování
Systém je implicitně nastaven na
zjišťování parkovacích míst na straně
spolujezdce. Pro detekci parkovacíchmíst na straně u řidiče zapněte na
dobu trvání vyhledávání směrový ukazatel na straně u řidiče.

Řízení vozidla a jeho provoz209Po vypnutí ukazatelů směru bude
systém znovu vyhledávat parkovací
místo na straně spolujezdce.
Priority displeje
Po aktivaci progresivního
parkovacího asistentu se
v informačním centru řidiče zobrazí
příslušná zpráva. Indikace
progresivního parkovacího asistenta
v informačním centru řidiče může být
potlačena zprávami vozidla vyšší priority. Po potvrzení zprávy
stisknutím tlačítka SET/CLR na
páčce směrových světel se znovu zobrazí pokyny progresivního
parkovacího asistentu a v
parkovacím manévru lze pokračovat.
Deaktivace
Systém se vypne:
● krátkým stisknutím D, pokud je
aktivní progresivní parkovací
asistent společně s předním-
zadním parkovacím asistentem
● dlouhým stisknutím D, pokud
aktivní progresivní parkovací
asistent● úspěšným dokončením parkovacího manévru
● rychlostí větší než 30 km/h
● vypnutím zapalování
Vypnutí řidičem nebo systémem
během manévrování bude sděleno
prostřednictvím Parkování
deaktivováno v informačním centru
řidiče.
Porucha
Zpráva se objeví v informačním
centru řidiče, když:
● V systému je porucha.
● Řidič nedokončil úspěšně parkovací manévr.
● Systém není funkční.
Pokud je během parkovacích pokynů
zjištěna překážka, je v informačním
centru řidiče zobrazeno Stop.
Odstraněním překážky bude parkovací manévr pokračovat. Pokud
překážka není odstraněna, ukončí
systém činnost. Stisknutím D na
dobu přibližně jedné sekundy se
aktivuje systém a vyhledávání
nového parkovacího místa.Základní poznámky k systémům
parkovacího asistenta9 Varování
Za určitých podmínek může určitý
typ lesklého povrchu objektu nebo
oděv, stejně tak jako určitý typ
venkovního hluku způsobit, že
systém nesprávně detekuje
překážku.
Zvláštní pozornost je nutné
věnovat nízkým překážkám, které mohou poškodit dolní část
nárazníku.
Výstraha
Účinnost systému může být
snížena, pokud je zakrytý např.
ledem nebo sněhem.
V důsledku těžkého nákladu může být účinnost systému parkovacíhoasistenta snížena.
Zvláštní podmínky platí pokud se
v blízkosti nacházejí vyšší vozidla
(např. terénní vozidla, malá

210Řízení vozidla a jeho provozdodávková nebo skříňová
vozidla). Detekci překážek
a správné vzdálenosti v horní části
těchto vozidel nelze zaručit.
Překážky s velmi malým
odrazovým průřezem, např.
překážky úzkého tvaru, nebo
měkké materiály, nemusí být
systémem zaznamenány.
Systémy parkovacího asistenta
nedetekují předměty, které se
nacházení mimo rozsah detekce.
Poznámky
Systém parkovacího asistenta lze
zapnout nebo vypnout změnou
nastavení na informačním displeji.
Pokud je připojeno tažné zařízení
přívěsu, musí být zvolena příslušná
možnost v nabídce.
Personalizace vozidla 3 134.
Poznámky
Systém parkovacího asistenta
automaticky rozpozná tažné
zařízení nainstalované ve výrobním závodě. Je vypnut, když je zapojena
přípojka.
Je možné, že snímač zaznamenal
neexistující překážku (rušivý odraz)
zapříčiněnou vnějším zvukovým
nebo mechanickým rušením.
Systém progresivního parkovacího
asistenta nemusí zareagovat na změny v parkovacím místě
provedené po zahájení
rovnoběžného parkovacího
manévru.
Poznámky
Pokud v případě, kdy je vysunut
zadní nosný systém, zařadíte
převodový stupeň pro jízdu vpřed
a překročíte určitou rychlost, zadní
parkovací asistent bude
deaktivován.
Pokud nejdříve zařadíte zpátečku,
parkovací asistent zjistí zadní nosný systém a zajistí zapnutí bzučáku.
Krátkým stisknutím tlačítka D
parkovací asistent deaktivujete.
Poznámky
Po výrobě vyžaduje progresivní
parkovací asistent kalibraci. Pro
optimální navádění při parkování je
nutné ujet vzdálenost minimálně
35 km s množstvím zatáček.Upozornění na mrtvý úhel
Systém upozornění na mrtvý úhel
detekuje a hlásí předměty na obou
stranách vozidla uvnitř zadané oblasti
„mrtvého úhlu“. Systém poskytuje
vizuální upozornění v jednotlivých
vnějších zrcátkách, pokud detekuje
objekty, které nemusí být vidět
vnitřním ani ve vnějších zrcátkách.
Čidla systému jsou umístěna
v nárazníku na levé a pravé straně
vozidla.9 Varování
Upozornění na mrtvý úhel
nenahrazuje pozornost řidiče.
Systém nedetekuje:
● vozidla mimo mrtvý úhel, která se mohou rychle přibližovat
● chodce, cyklisty nebo zvířata Před změnou jízdního pruhu se
vždy podívejte do všech zrcátek, podívejte se přes rameno
a použijte ukazatel směru.

Řízení vozidla a jeho provoz211Když systém detekuje vozidlo v tomto
mrtvém úhlu při jízdě dopředu,
nezávisle na tom, zda vozidlo
předjíždíte, nebo jste předjížděni, rozsvítí se v příslušném vnějším
zpětném zrcátku žlutý výstražný
symbol B. Pokud pak řidič aktivuje
ukazatele směru, začne výstražný
symbol B blikat žlutě a jako varování
před změnou jízdního pruhu.
Poznámky
Pokud předjíždějící vozidlo jede
rychlostí alespoň o 10 km/h vyšší
než vozidlo předjížděné, výstražný
symbol B v příslušném vnějším
zrcátku se nemusí rozsvítit.Upozornění na mrtvý úhel je aktivní
při rychlostech od 10 km/h do
140 km/h . Pokud vozidlo jede rychleji
než 140 km/h, systém se deaktivuje, což je indikováno slabě svítícími
výstražnými symboly B v obou
vnějších zrcátkách. Pokud se rychlost sníží pod tuto hodnotu, výstražné
symboly zhasnou. Je-li v mrtvém úhlu
detekováno vozidlo, jako obvykle se
na příslušné straně zobrazí výstražné
symboly B.
Při nastartování vozidla se krátce
zobrazí v obou vnějších zrcátkách,
čímž indikují, že je systém funguje.
Systém lze aktivovat nebo
deaktivovat v nabídce Settings
(Nastavení) v informačním displeji,
přizpůsobení vozidla 3 134.
Vypnutí je signalizováno zprávou na
informačním centru řidiče.
Oblasti detekce
Čidlo systému pokrývá zónu přibližně
tři metry po obou stranách vozidla.
Tato zóna začíná u každého vnějšího zrcátka a sahá přibližně tři metry
vzad. Výška oblasti je přibližně
0,5 metru až dva metry nad zemí.Systém se deaktivuje, pokud vozidlo
táhne přívěs.
Upozornění na mrtvý úhel je
navrženo tak, aby nedetekovalo
nepohyblivé předměty jako jsou
svodidla, sloupy, obrubníky, zdi
a nosníky. Zaparkovaná vozidla ani
protijedoucí vozidla nejsou
detekována.
Porucha
Občas může dojít k falešným
varováním i za normálních podmínek
a jejich počet vzroste za vlhka.
Upozornění na mrtvý úhel nepracuje,
když je pravý nebo levý roh nárazníku pokryt blátem, nečistotami, sněhem,
ledem, břečkou nebo při lijáku.
Pokyny pro čištění 3 277.
V případě poruchy v systému, nebo pokud systém nepracuje z důvodu
dočasných podmínek, je na
informačním centru řidiče zobrazena
zpráva. V případě, že závada
přetrvává, vyhledejte pomoc
autorizovaného servisu.

212Řízení vozidla a jeho provozZadní kamera
Zadní kamera pomáhá řidiči při
couvání tím, že zobrazí oblast za
vozidlem.
Pohled z kamery je zobrazován na
barevném informačním displeji.9 Varování
Zadní kamera nenahrazuje oči
řidiče. Uvědomte si, že předměty, které leží mimo zorné pole kamery
a čidel progresivního brzdového
asistenta, např. pod nárazníkem
nebo pod vozidlem, nejsou
zobrazovány.
Při couvání s vozidlem
nespoléhejte pouze na informační
displej a před zahájením couvání
zkontrolujte prostor za vozidlem i okolo něho.
Aktivace
Zadní kamera je aktivována
automaticky, když je zařazen zpětný
chod.
Funkčnost
Kamera je namontována v rukojeti
zadních výklopných dveří a má zorné
pole 130°.
Díky vysoké poloze kamery je na
displeji vidět zadní nárazník, takže se řidič může snadno orientovat.
Oblast zobrazená kamerou je
omezená. Vzdálenost obrazu, která
se zobrazuje na displeji, se liší od
skutečné vzdálenosti.
Vodicí čáry
Dynamické vodicí čáry jsou
vodorovné čáry v intervalech jednoho
metru promítané na obrázek tak, aby
byla definována vzdálenost
k zobrazeným předmětům.
Trajektorie vozidla se zobrazuje
v souladu s úhlem natočení volantu.

Řízení vozidla a jeho provoz213Tato funkce může být změněna
v nabídce Settings (Nastavení) na
informačním displeji. Personalizace vozidla 3 134.
Výstražné symboly
Výstražné symboly jsou zobrazeny jako trojúhelníky 9 na obrázku, který
znázorňuje překážky detekované
zadními čidly progresivního
parkovacího asistenta.
Nastavení displeje
Navi 650/Navi 950 : Jas lze nastavit
tlačítky Nahoru/Dolů na
multifunkčním ovladači.
CD 600 : Jas lze nastavit tím, že
nejdříve stisknete multifunkční
ovladač a poté tímto ovladačem
otočíte.
Deaktivace
Kamera se deaktivuje při překročení
určité rychlosti jízdy dopředu, nebo
pokud není zpátečka zařazena
alespoň přibližně deset sekund.
Zapnutí nebo vypnutí zadní kamery
lze změnit v nabídce Settings
(Nastavení) na informačním displeji.
Personalizace vozidla 3 134.
Porucha
Chybová hlášení jsou zobrazována s 9 v první řádce informačního
displeje.
Zadní kamera nebude
pravděpodobně pracovat správně,
když:
● Okolní prostor je tmavý.
● Do čočky kamery svítí slunce nebo světlomety.● Objektiv kamery zakryt ledem,sněhem, blátem nebo jinými
překážkami. Vyčistěte čočku,
omyjte ji vodou a otřete jemným hadrem.
● Zadní výklopné dveře nejsou správně zavřeny.
● Vozidlo mělo nehodu na zadní části.
● Vyskytují se extrémní změny teploty.
Asistent dopravního značení
Funkčnost Systém asistenta dopravního
značení zjišťuje dopravní značky
pomocí přední kamery a zobrazuje je
na informačním centru řidiče.

214Řízení vozidla a jeho provoz
Dopravní značky které budou zjištěnyjsou:
Dopravní značky omezení rychlosti
a zákazu předjíždění ● omezení rychlosti
● zákaz předjíždění
● ukončení rychlostního omezení
● ukončení zákazu předjížděníSilniční značky
začátek a konec:
● dálnice
● státní silnice
● herní uliceDoplňkové značky ● doplňkové rady pro dopravní značky
● omezení tažení přívěsu
● varování před vlhkostí
● varování před ledem
● směrové šipky
Značky pro omezení rychlosti jsou
zobrazeny v informačním centru
řidiče, dokud není detekováno příští
omezení rychlosti nebo konec
omezení rychlosti, nebo uplynutí
definované časové rezervy značky.

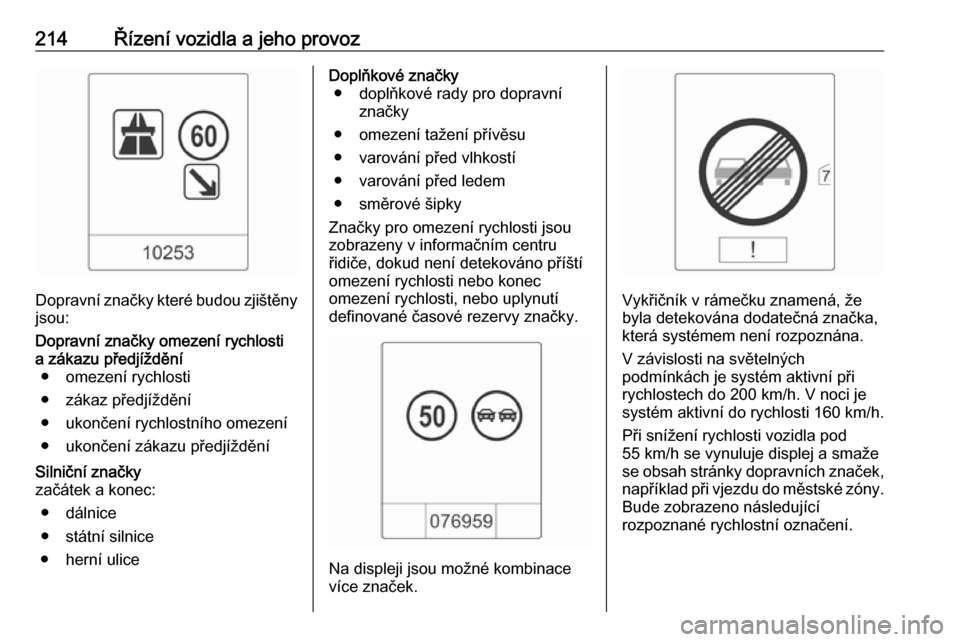

Na displeji jsou možné kombinace
více značek.
Vykřičník v rámečku znamená, že
byla detekována dodatečná značka,
která systémem není rozpoznána.
V závislosti na světelných
podmínkách je systém aktivní při
rychlostech do 200 km/h. V noci je
systém aktivní do rychlosti 160 km/h.
Při snížení rychlosti vozidla pod
55 km/h se vynuluje displej a smaže
se obsah stránky dopravních značek,
například při vjezdu do městské zóny. Bude zobrazeno následující
rozpoznané rychlostní označení.
