2016.5 OPEL ZAFIRA C Uputstvo za upotrebu (in Serbian)

Prostor za odlaganje71Prostor za odlaganje ispodsedišta
Kaseta za odlaganje
Ispod suvozačevog sedišta postoji
kaseta za odlaganje. Prostor se
otvara ili zatvara obrtanjem vrata.
Maksimalno opterećenje: 1,5 kg.
Fioka ispod sedišta
Pritisnuti dugme u žlebu i izvući fioku. Maksimalno opterećenje: 3 kg. Za
zatvaranje, gurnuti i zabraviti.
Prostor za odlaganje u
naslonu za ruku
Prostor za odlaganje u osnovnom
naslonu za ruku
Konzola naslona za ruku sadrži
prostor za odlaganje. Otvara se
pomeranjem naslona za ruku
unapred.

72Prostor za odlaganjeProstor za odlaganje u
FlexConsole naslonu za ruku
Pritisnuti dugme za otvaranje
prostora za odlaganje u naslonu za
ruku.
Iza naslona za ruku postoji još jedan
prostor za odlaganje. Otvara se
pomeranjem poklopca.
Prostor za odlaganje na
srednjoj konzoli
Srednja konzola
Kutija za odlaganje se može koristiti
za odlaganje sitnih stvari.
Otvoriti je pomeranjem poklopca
unazad.
Zadnja konzola
FlexConsole ima fioku za odlaganje
na zadnjem delu. Otvara se
povlačenjem.
Pažnja
Ne koristiti za pepeo ili druge
usijane predmete.

Prostor za odlaganje73Zadnji sistem nosača
Zadnji sistem nosača za četiri
bicikla
Zadnji sistem nosača (Flex-Fix
sistem) omogućava postavljanje dva
bicikla na izvučeni nosač koji je
ugrađen u pod vozila. Moguće je
pričvrstiti još dva bicikla na adapter.
Prevoz drugih predmeta nije
dozvoljen.
Maksimalno opterećenje zadnjeg
sistema nosača je 80 kg sa
pričvršćenim adapterom i 60 kg bez
adaptera. Maksimalno opterećenje
po biciklu na izvučenom nosaču je
30 kg. To omogućava pričvršćivanje
električnih bicikala na izvučeni nosač. Maksimalno opterećenje po biciklu naadapteru je 20 kg.
Osovinsko rastojanje točkova bicikla
ne sme da premašuje 1,15 metara. U
suprotnom, bezbedno pričvršćivanje
bicikla nije moguće.
Ako se ne koristi, zadnji sistem
nosača se mora vratiti nazad u pod
vozila.
Ne sme biti nikakvih predmeta na
biciklu koji mogu da se olabave tokom transporta.Pažnja
Ako je zadnji sistem nosača
izvučen i vozilo u potpunosti
natovareno, rastojanje šasije od
tla se smanjuje.
Pažljivo voziti po putevima sa
velikim nagibom ili preko rampe,
izbočine itd.
Pažnja
Pre pričvršćivanja bisikala sa
ugljeničnim ramom, konsultuje
svog prodavca bicikala. Bicikli bi
se mogli oštetiti.
Izvlačenje
Otvoriti vrata prtljažnika.
9 Upozorenje
U pojasu izvlačenja zadnjeg
sistema nosača ne sme biti osoba, opasnost od povreda.

74Prostor za odlaganjePodignuti polugu za odbravljivanje.
Zadnji sistem nosača se odbravljuje i
brzo izlazi iz zadnjeg branika.
Potpuno izvući sistem zadnjeg
nosača skroz do kraja dok se ne čuje da se zabravio.
Uveriti se da nije moguće gurnuti
nazad sistem zadnjeg nosača bez
ponovnog povlačenja ručice.
9 Upozorenje
Postavljanje predmeta na zadnji
sistem nosača je jedino
dozvoljeno samo ako je sistem
pravilno zabravljen. Ako se zadnji
sistem nosača nije pravilno
zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.
Rasklopiti držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unazad.
Izvući zadnja svetla
Izvući oba zadnja svetla.
Zabraviti sistem zadnjeg nosača

Prostor za odlaganje75Okrenuti obe poluge za
prikopčavanje u stranu što je više
moguće.
U suprotnom, funkcionalna
bezbednost nije garantovana.
Izvući žljebove točkova
Izvući oba žljeba točkova.
Sklapanje nosača bicikla
Podići nosač sa zadnje strane (1) i
povući ga unazad.
Sklopiti nosač (2).
Pritisnuti nadole nosač (1) i obrtnu
ručicu (2) unazad dok se ne nameste.
Pričvršćivanje prvog bicikla
1. Okrenuti pedale u položaj prikazan na ilustraciji i staviti bicikl
na prednji žljeb za točkove.
Uverite se da bicikl stoji na sredini žljebova za točkove.

76Prostor za odlaganje
2. Pričvrstiti kratku montažnukonzolu za ram bicikla. Za
pričvršćivanje, okrenuti dugme
udesno.
3. Osigurati točkove od oba bicikla za žlebove točkova pomoću traka
za vezivanje.
4. Proverite da li je bicikl sigurno postavljen.Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Pričvršćivanje adaptera
Kada se prenosi više od dva bicikla,
adapter se mora pričvrstiti pre
pričvršćivanja drugog bicikla.
1. Pričvrstiti adapter na zadnji sistem nosača kao što je
prikazano na ilustraciji.
2. Okrenuti ručicu (1) unapred i zadržati je, a zatim spustiti
adapter (2) sa zadnje strane.
3. Otpustiti ručicu i proveriti da li je adapter bezbedno namešten.

Prostor za odlaganje77
4. Sprovesti traku pričvršćenu zaadapter ispod ručice za sklapanje
zadnjeg sistema nosača.
Pričvrstiti traku.
Pričvršćivanje dodatnih biciklala
Pričvršćivanje dodatnih bicikala
slično je pričvršćivanju prvog bicikla.
Proed toga, treba uzeti u obzir i neke
dodatne korake:
1. Pre postavljanja bicikla, uvek rasklopiti žljebove za točkove
narednog bicikla ako je potrebno.
2. Uvek okrenuti pedale u odgovarajući položaj pre
postavljanja bicikla.3. Bicikle postaviti na zadnji sistem nosača naizmenično centrirane
ulevo i udesno.
4. Bicikl centrirati prema prethodno pričvršćenom. Glavčine točkovabicikala ne smeju se dodirivati.
5. Pričvrstiti bicikle montažnim konzolama i trakama za
vezivanje, kao što je opisano za
prvi bicikl. Montažne konzole
treba paralelno učvrstiti.
Upotrebite dugu montažnu konzolu da pričvrstite drugi bicikl
na nosač.
Upotrebite dužu dodatnu
montažnu konzolu da pričvrstite
treći bicikl na nosač.
Za pričvršćivanje četvrtog bicikla
upotrebite kraću dodatnu
montažnu konzolu. Konzola se
mora učvrstiti između ramova
trećeg i četvrtog bicikla.

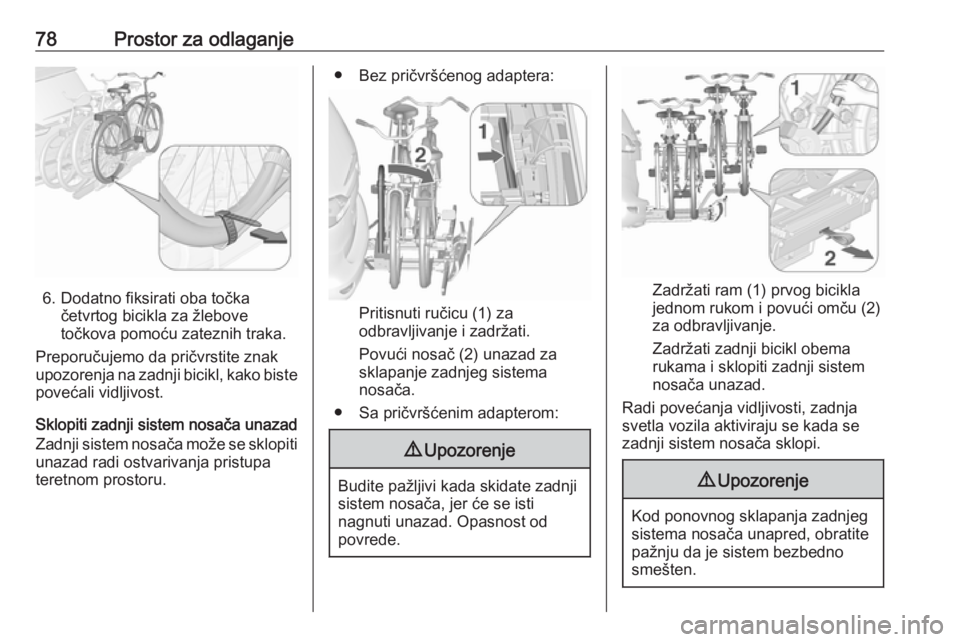

78Prostor za odlaganje
6. Dodatno fiksirati oba točkačetvrtog bicikla za žlebove
točkova pomoću zateznih traka.
Preporučujemo da pričvrstite znak upozorenja na zadnji bicikl, kako biste povećali vidljivost.
Sklopiti zadnji sistem nosača unazad
Zadnji sistem nosača može se sklopiti
unazad radi ostvarivanja pristupa
teretnom prostoru.
● Bez pričvršćenog adaptera:
Pritisnuti ručicu (1) za
odbravljivanje i zadržati.
Povući nosač (2) unazad za
sklapanje zadnjeg sistema
nosača.
● Sa pričvršćenim adapterom:
9 Upozorenje
Budite pažljivi kada skidate zadnji
sistem nosača, jer će se isti
nagnuti unazad. Opasnost od
povrede.
Zadržati ram (1) prvog bicikla jednom rukom i povući omču (2)
za odbravljivanje.
Zadržati zadnji bicikl obema
rukama i sklopiti zadnji sistem
nosača unazad.
Radi povećanja vidljivosti, zadnja
svetla vozila aktiviraju se kada se
zadnji sistem nosača sklopi.
9 Upozorenje
Kod ponovnog sklapanja zadnjeg
sistema nosača unapred, obratite
pažnju da je sistem bezbedno
smešten.
