Stauraum95
● Die Haken der Sicherheitsnetz‐bänder an den Verzurrösen am
Boden auf beiden Seiten befesti‐
gen.
● Beide Bänder durch Ziehen am lockeren Ende spannen.
Ausbau
Auf beiden Seiten die Taste am
Spannmechanismus drücken, um
das Band zu lösen. Haken von den
Ösen lösen. Die Sicherheitsnetzstan‐ gen aus den Halterungen im Dach‐
rahmen aushaken. Netz einrollen und
mit einem Gurt sichern.
Unterbringung
Abdeckung des Stauraums im Lade‐
raumboden vor der Hecktür öffnen.
Sicherheitsnetz in den Stauraum le‐
gen und die Abdeckung schließen.
Ausklappbare Ablagetische Sie befinden sich an den Rücken‐
lehnen der Vordersitze.
Öffnen durch Ziehen nach oben bis
zum Einrasten.
Zum Einklappen über den Druck‐ punkt hinaus nach unten drücken.
Keine schweren Gegenstände auf die
ausklappbaren Ablagetische legen.

96StauraumWarndreieck
Warndreieck im Stauraum im Lade‐
raumboden vor der Hecktür ver‐
stauen.
Verbandstasche
Die Verbandstasche und die Warn‐
weste unter dem Fahrersitz ver‐
stauen.
Mit den Bändern befestigen.
Bei einer anderen Ausführung befin‐
det sich die Verbandstasche unter
dem Fahrersitz. Rollo verschieben,
um das Fach zu öffnen bzw. zu schlie‐ ßen.

Stauraum97Dachgepäckträger
Aus Sicherheitsgründen und zur Ver‐
meidung von Dachbeschädigungen
empfehlen wir, das für Ihr Fahrzeug
zugelassene Dachgepäckträgersys‐
tem zu verwenden. Weitere Informa‐
tionen erhalten Sie von Ihrer Werk‐
statt.
Einbauanleitung beachten und Dach‐
gepäckträger abnehmen, wenn er
nicht gebraucht wird.
Dachgepäckträger befestigen
Fahrzeuge mit DachrelingDen Dachgepäckträger im Bereich
der Löcher (in der Abbildung durch
die Pfeile gekennzeichnet) fixieren.
Fahrzeuge ohne Dachreling
Zur Befestigung eines Dachgepäckt‐
rägers die Kappen in den Dachleisten öffnen. Die Befestigungsvorrichtun‐
gen nach Anweisung in die in der Ab‐
bildung dargestellte Halterung einfüh‐
ren.
Beladungshinweise
● Schwere Gegenstände im Lade‐ raum an die Rückenlehnen anle‐
gen. Darauf achten, dass die
Rückenlehnen ordnungsgemäß
eingerastet sind. Bei stapelbaren Gegenständen schwerere nach
unten legen.
● Gegenstände mit Verzurrgurten an Verzurrösen sichern 3 92.
● Lose Gegenstände im Laderaum
gegen Verrutschen sichern.
● Ladung nicht über die Oberkante
der Rückenlehnen hinausragen
lassen.

98Stauraum● Keine Gegenstände auf der La‐deraumabdeckung oder auf der
Instrumententafel ablegen.
● Die Ladung darf nicht die Bedie‐ nung der Pedale, der Park‐
bremse und des Wählhebels be‐
hindern oder die Bewegungsfrei‐ heit des Fahrers einschränken.
Keine ungesicherten Gegen‐
stände im Innenraum ablegen.
● Nicht mit geöffnetem Laderaum fahren.9Warnung
Immer dafür sorgen, dass die La‐
dung sicher im Fahrzeug verstaut
ist. Ansonsten können Teile der
Ladung durch den Fahrzeug‐
innenraum geschleudert werden
und Verletzungen bzw. Schäden
an der Ladung oder am Fahrzeug
verursachen.
● Die Zuladung ist die Differenz
zwischen dem zulässigen Ge‐
samtgewicht (siehe Typschild 3 288) und dem EU-Leerge‐
wicht.
Zum Berechnen der Zuladung
die Fahrzeugdaten in die Ge‐
wichtstabelle am Anfang dieser
Bedienungsanleitung eingeben.
Das EU-Leergewicht schließt
das Gewicht von Fahrer (68 kg),
Gepäck (7 kg) und sämtlichen
Flüssigkeiten (Kraftstofftank zu
90 % gefüllt) ein.
Sonderausstattungen und Zube‐ hör erhöhen das Leergewicht.
● Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs
und verschlechtert das Fahrver‐
halten durch einen höheren Fahr‐
zeugschwerpunkt. Last gleich‐
mäßig verteilen und mit Befesti‐
gungsgurten rutschsicher und
fest verzurren. Reifendruck und
Fahrzeuggeschwindigkeit dem
Beladungszustand anpassen.
Befestigungsgurte öfter prüfen
und nachspannen.
Nicht schneller als 120 km/h fah‐
ren.
Die zulässige Dachlast beträgt
75 kg für Fahrzeug ohne Dach‐
reling und 100 kg für Fahrzeuge
mit Dachreling. Die Dachlastsetzt sich aus dem Gewicht des Dachgepäckträgers und der La‐
dung zusammen.

Instrumente, Bedienelemente99Instrumente,
BedienelementeBedienelemente .........................100
Lenkradeinstellung ..................100
Fernbedienung am Lenkrad ....100
Lenkradheizung .......................101
Hupe ........................................ 101
Scheibenwischer und Waschanlage .......................... 102
Heckscheibenwischer und Waschanlage .......................... 103
Außentemperatur ....................104
Uhr ........................................... 104
Zubehörsteckdosen .................106
Zigarettenanzünder .................107
Ascher ..................................... 107
Warnleuchten, Anzeige-Instru‐ mente, Kontrollleuchten .............107
Instrument ............................... 107
Tachometer ............................. 107
Kilometerzähler .......................108
Tageskilometerzähler ..............108
Drehzahlmesser ......................108
Kraftstoffanzeige .....................108
Kraftstoffwahltaste ...................109
Kühlmitteltemperaturanzeige ...110Serviceanzeige ........................110
Kontrollleuchten .......................111
Blinker ..................................... 114
Sicherheitsgurt anlegen ...........114
Airbag-System, Gurtstraffer .....115
Airbagabschaltung ...................115
Generator ................................ 115
Abgas ...................................... 115
Fehlfunktion, Service ...............116
Bremssystem, Kupplungssystem ...................116
Pedal betätigen .......................116
Elektrische Parkbremse ..........116
Störung der elektrischen Parkbremse ............................ 116
Antiblockiersystem ..................117
Hochschalten ........................... 117
Lenkunterstützung ...................117
Spurverlassenswarnung ..........117
Ultraschall-Einparkhilfe ............117
Elektronische Stabilitätsregelung
ausgeschaltet ......................... 118
Elektronische Stabilitätsregelung und
Traktionskontrolle ...................118
Traktionskontrolle ausgeschaltet ......................... 118
Vorglühen ................................ 118
Diesel-Partikelfilter ..................118AdBlue..................................... 118
Reifendruck-Kontrollsystem ....118
Motoröldruck ............................ 119
Kraftstoffmangel ......................119
Wegfahrsperre ......................... 119
Reduzierte Motorleistung ........119
Außenbeleuchtung ..................119
Fernlicht ................................... 119
Fernlichtassistent ....................120
Adaptives Fahrlicht ..................120
Nebelscheinwerfer ...................120
Nebelschlussleuchte ...............120
Niedriger Waschflüssigkeits‐ stand ....................................... 120
Geschwindigkeitsregler ...........120
Adaptiver Geschwindigkeitsreg‐ ler ........................................... 120
Erkennung vorausfahrendes Fahrzeug ................................ 121
Tür offen .................................. 121
Info-Displays .............................. 121
Driver Information Center ........121
Graphic Info Display, Colour Info Display .................................... 125
Fahrzeugmeldungen ..................128
Warn- und Signaltöne ..............131
Batteriespannung ....................131
Bordcomputer ............................ 132

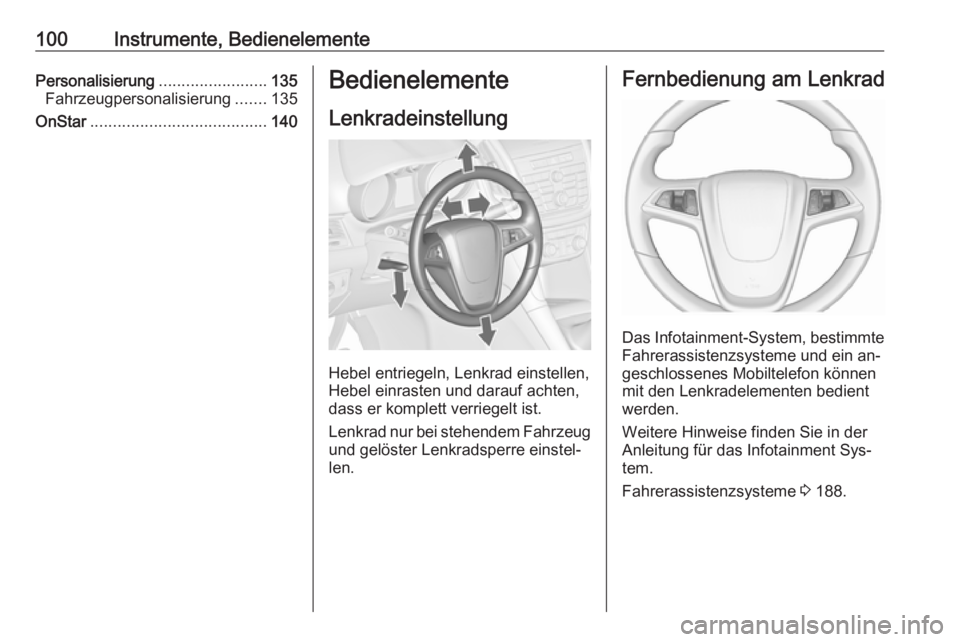

100Instrumente, BedienelementePersonalisierung........................135
Fahrzeugpersonalisierung .......135
OnStar ....................................... 140Bedienelemente
Lenkradeinstellung
Hebel entriegeln, Lenkrad einstellen,
Hebel einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad
Das Infotainment-System, bestimmte Fahrerassistenzsysteme und ein an‐
geschlossenes Mobiltelefon können
mit den Lenkradelementen bedient
werden.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainment Sys‐
tem.
Fahrerassistenzsysteme 3 188.

Instrumente, Bedienelemente101Lenkradheizung
Die Heizung durch Drücken von *
einschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt.
Die empfohlenen Griffbereiche des
Lenkrads werden schneller und auf
eine höhere Temperatur als die an‐
deren Bereiche geheizt.
Die Heizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 170.
Hupe
j drücken.

102Instrumente, BedienelementeScheibenwischer undWaschanlage
ScheibenwischerHI:schnellLO:langsamINT:Intervallschaltung bzw. auto‐
matisches Wischen mit
RegensensorOFF:aus
Zum einmaligen Wischen bei ausge‐
schaltetem Scheibenwischer den He‐
bel nach unten auf die Position 1x
drücken.
Nicht bei vereisten Scheiben ein‐
schalten.
In Waschanlagen ausschalten.
Einstellbares Wischintervall
Wischerhebel in Position INT.
Zum Anpassen des gewünschten
Wischintervalls Einstellrädchen dre‐
hen:
kurzes Intervall:Einstellrädchen
nach oben drehenlanges Intervall:Einstellrädchen
nach unten drehenWischautomatik mit RegensensorINT:Wischautomatik mit Regen‐
sensor
Der Regensensor erkennt die Was‐ sermenge auf der Windschutz‐
scheibe und steuert automatisch die Frequenz des Scheibenwischers.
Bei einer Wischfrequenz über
20 Sekunden bewegt sich der Wi‐
scherarm leicht nach unten in die Ru‐
hestellung.
