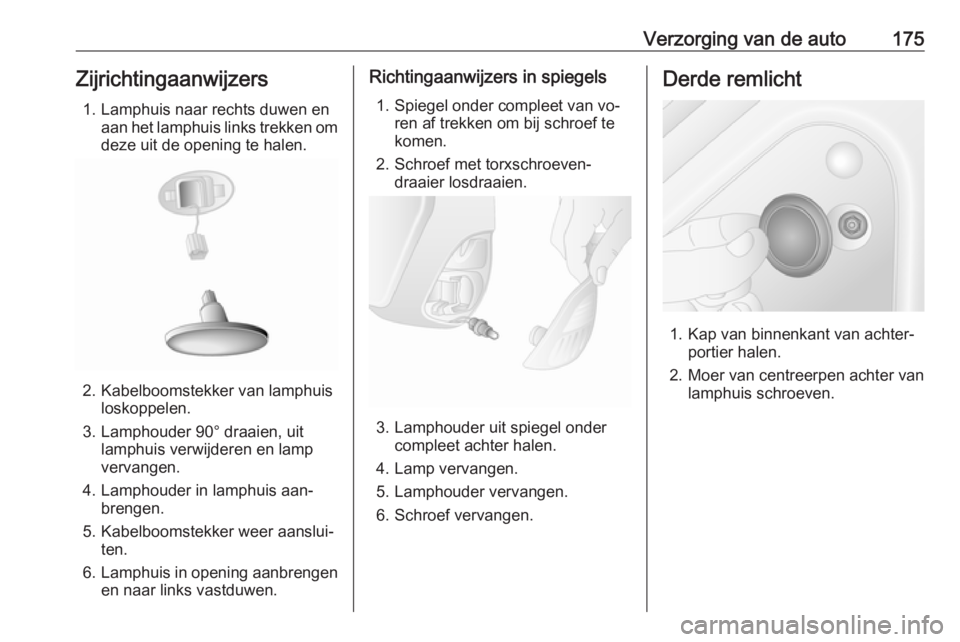

Verzorging van de auto175Zijrichtingaanwijzers1. Lamphuis naar rechts duwen en aan het lamphuis links trekken omdeze uit de opening te halen.
2. Kabelboomstekker van lamphuis loskoppelen.
3. Lamphouder 90° draaien, uit lamphuis verwijderen en lamp
vervangen.
4. Lamphouder in lamphuis aan‐ brengen.
5. Kabelboomstekker weer aanslui‐ ten.
6. Lamphuis in opening aanbrengen
en naar links vastduwen.
Richtingaanwijzers in spiegels
1. Spiegel onder compleet van vo‐ ren af trekken om bij schroef te
komen.
2. Schroef met torxschroeven‐ draaier losdraaien.
3. Lamphouder uit spiegel ondercompleet achter halen.
4. Lamp vervangen.
5. Lamphouder vervangen.
6. Schroef vervangen.
Derde remlicht
1. Kap van binnenkant van achter‐ portier halen.
2. Moer van centreerpen achter van lamphuis schroeven.

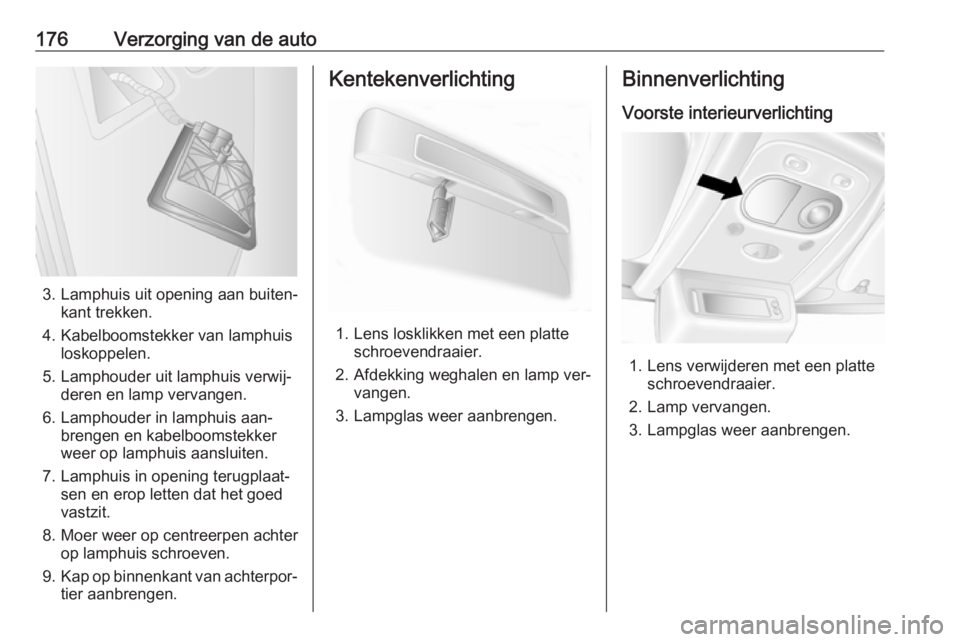

176Verzorging van de auto
3. Lamphuis uit opening aan buiten‐kant trekken.
4. Kabelboomstekker van lamphuis loskoppelen.
5. Lamphouder uit lamphuis verwij‐ deren en lamp vervangen.
6. Lamphouder in lamphuis aan‐ brengen en kabelboomstekker
weer op lamphuis aansluiten.
7. Lamphuis in opening terugplaat‐ sen en erop letten dat het goed
vastzit.
8. Moer weer op centreerpen achter op lamphuis schroeven.
9. Kap op binnenkant van achterpor‐
tier aanbrengen.
Kentekenverlichting
1. Lens losklikken met een platte schroevendraaier.
2. Afdekking weghalen en lamp ver‐ vangen.
3. Lampglas weer aanbrengen.
Binnenverlichting
Voorste interieurverlichting
1. Lens verwijderen met een platte schroevendraaier.
2. Lamp vervangen.
3. Lampglas weer aanbrengen.

Verzorging van de auto177Laadruimteverlichting
1. Lamphuis verwijderen met eenplatte schroevendraaier.
2. Kabelboomstekker van lamphuis loskoppelen.
3. Afdekking lampglas weghalen en lamp vervangen.
4. Kabelboomstekker weer aanslui‐ ten en lamphuis weer aanbren‐
gen.
Verlichting voorportierplaat
1. Lamphuis verwijderen met een platte schroevendraaier.
2. Glas op lamphuis weghalen.
3. Lamp vervangen en lampglas aanbrengen.
4. Lamphuis terugplaatsen.
Achterste interieurverlichting Lampen door een werkplaats laten
vervangen.
Verlichting handschoenenkastje
Lampen door een werkplaats laten
vervangen.
Instrumentenverlichting
Lampen door een werkplaats laten
vervangen.

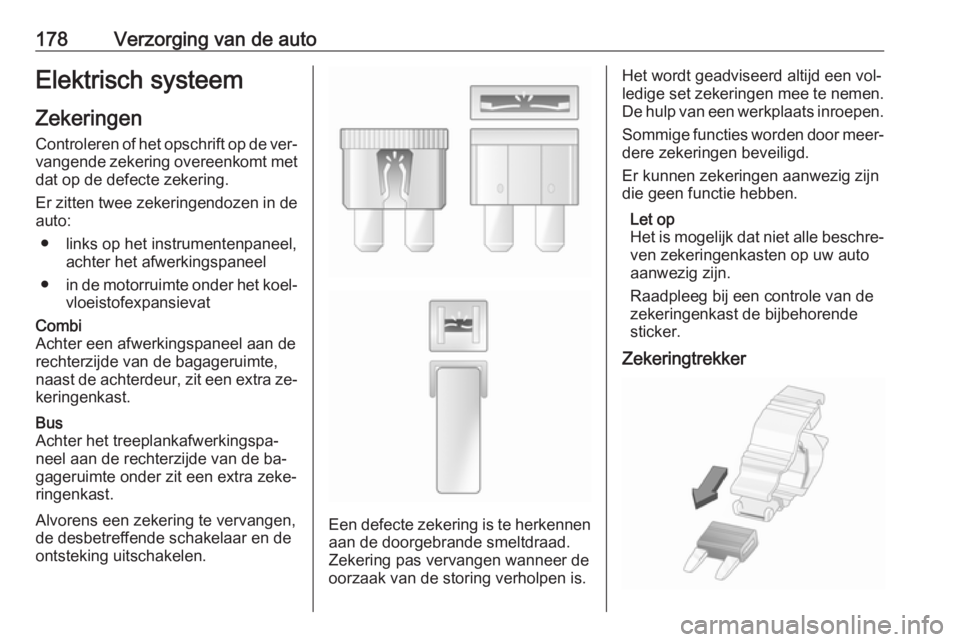

178Verzorging van de autoElektrisch systeemZekeringen Controleren of het opschrift op de ver‐ vangende zekering overeenkomt met
dat op de defecte zekering.
Er zitten twee zekeringendozen in de
auto:
● links op het instrumentenpaneel, achter het afwerkingspaneel
● in de motorruimte onder het koel‐
vloeistofexpansievatCombi
Achter een afwerkingspaneel aan de
rechterzijde van de bagageruimte,
naast de achterdeur, zit een extra ze‐
keringenkast.Bus
Achter het treeplankafwerkingspa‐
neel aan de rechterzijde van de ba‐
gageruimte onder zit een extra zeke‐
ringenkast.
Alvorens een zekering te vervangen, de desbetreffende schakelaar en de
ontsteking uitschakelen.Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de
oorzaak van de storing verholpen is.
Het wordt geadviseerd altijd een vol‐
ledige set zekeringen mee te nemen.
De hulp van een werkplaats inroepen.
Sommige functies worden door meer‐dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Let op
Het is mogelijk dat niet alle beschre‐
ven zekeringenkasten op uw auto
aanwezig zijn.
Raadpleeg bij een controle van de
zekeringenkast de bijbehorende
sticker.
Zekeringtrekker

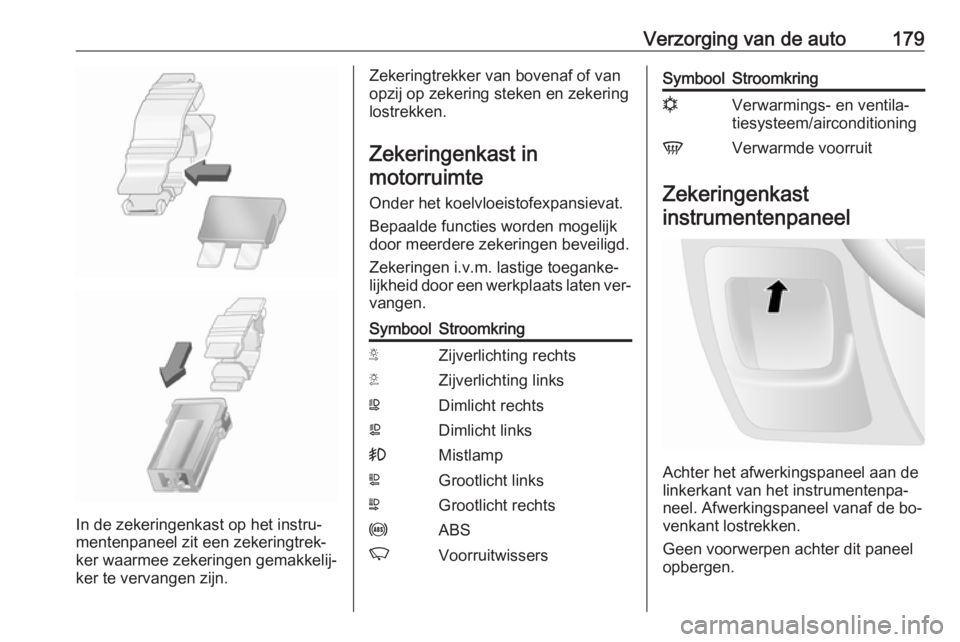

Verzorging van de auto179
In de zekeringenkast op het instru‐
mentenpaneel zit een zekeringtrek‐
ker waarmee zekeringen gemakkelij‐
ker te vervangen zijn.
Zekeringtrekker van bovenaf of van
opzij op zekering steken en zekering
lostrekken.
Zekeringenkast inmotorruimte
Onder het koelvloeistofexpansievat.
Bepaalde functies worden mogelijk
door meerdere zekeringen beveiligd.
Zekeringen i.v.m. lastige toeganke‐
lijkheid door een werkplaats laten ver‐
vangen.SymboolStroomkringSZijverlichting rechtsTZijverlichting linksWDimlicht rechtsaDimlicht links>MistlampLGrootlicht linksNGrootlicht rechtsuABSKVoorruitwissersSymboolStroomkringnVerwarmings- en ventila‐
tiesysteem/airconditioningVVerwarmde voorruit
Zekeringenkast
instrumentenpaneel
Achter het afwerkingspaneel aan de
linkerkant van het instrumentenpa‐
neel. Afwerkingspaneel vanaf de bo‐
venkant lostrekken.
Geen voorwerpen achter dit paneel
opbergen.

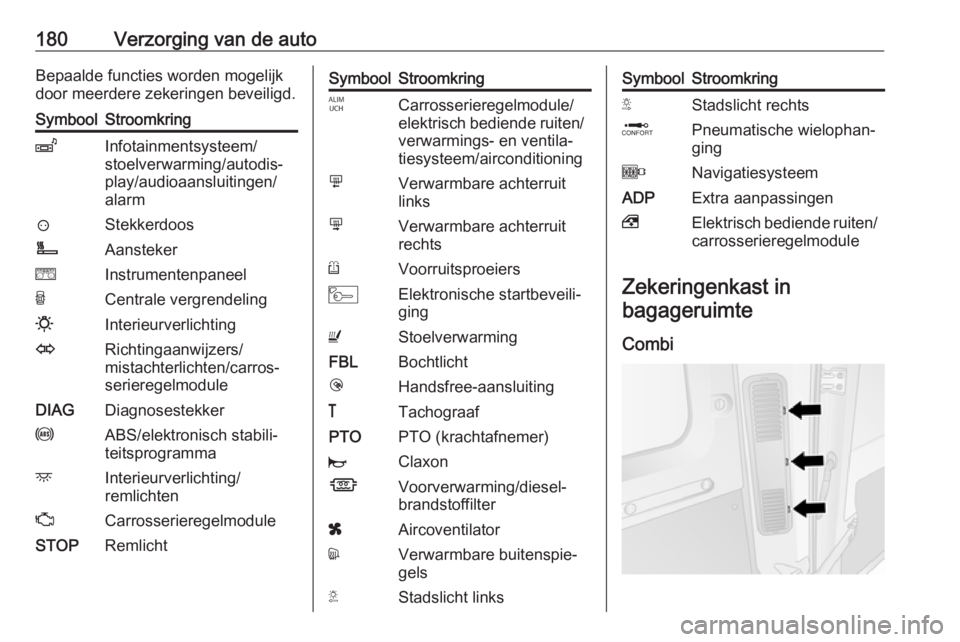

180Verzorging van de autoBepaalde functies worden mogelijk
door meerdere zekeringen beveiligd.SymboolStroomkringZInfotainmentsysteem/
stoelverwarming/autodis‐
play/audioaansluitingen/
alarm?StekkerdoosÌAanstekereInstrumentenpaneelUCentrale vergrendeling0InterieurverlichtingORichtingaanwijzers/
mistachterlichten/carros‐
serieregelmoduleDIAGDiagnosestekkeruABS/elektronisch stabili‐
teitsprogrammadInterieurverlichting/
remlichtenZCarrosserieregelmoduleSTOPRemlichtSymboolStroomkringICarrosserieregelmodule/
elektrisch bediende ruiten/
verwarmings- en ventila‐
tiesysteem/airconditioningmVerwarmbare achterruit
linksnVerwarmbare achterruit
rechtsRVoorruitsproeiersMElektronische startbeveili‐
gingUStoelverwarmingFBLBochtlichtlHandsfree-aansluiting&TachograafPTOPTO (krachtafnemer)jClaxonÍVoorverwarming/diesel‐
brandstoffilterxAircoventilatordVerwarmbare buitenspie‐
gelsTStadslicht linksSymboolStroomkringSStadslicht rechtsQPneumatische wielophan‐
gingONavigatiesysteemADPExtra aanpassingen,Elektrisch bediende ruiten/
carrosserieregelmodule
Zekeringenkast in
bagageruimte
Combi

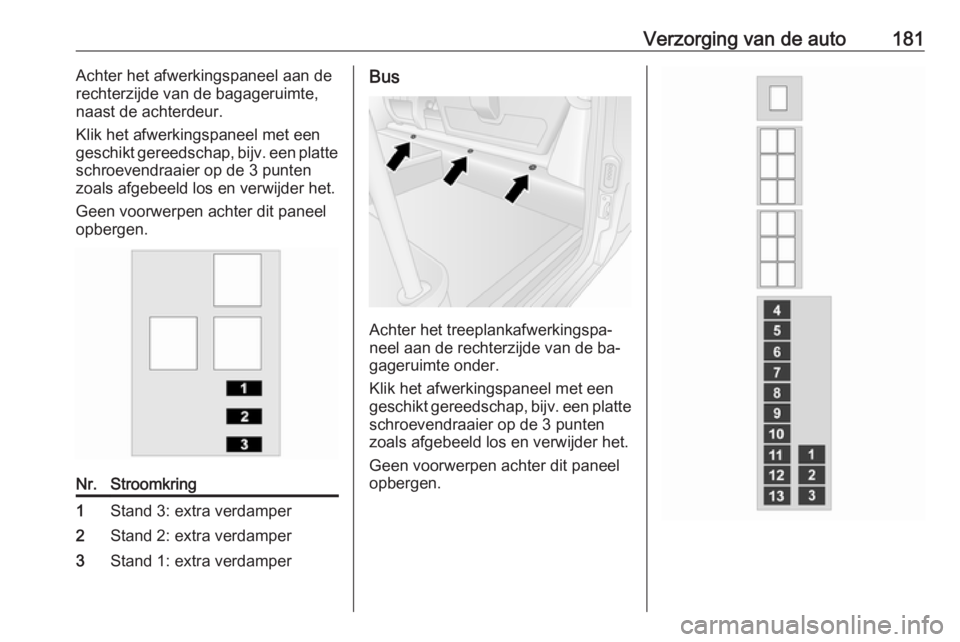

Verzorging van de auto181Achter het afwerkingspaneel aan de
rechterzijde van de bagageruimte,
naast de achterdeur.
Klik het afwerkingspaneel met een
geschikt gereedschap, bijv. een platte schroevendraaier op de 3 punten
zoals afgebeeld los en verwijder het.
Geen voorwerpen achter dit paneel
opbergen.Nr.Stroomkring1Stand 3: extra verdamper2Stand 2: extra verdamper3Stand 1: extra verdamperBus
Achter het treeplankafwerkingspa‐
neel aan de rechterzijde van de ba‐
gageruimte onder.
Klik het afwerkingspaneel met een
geschikt gereedschap, bijv. een platte schroevendraaier op de 3 punten
zoals afgebeeld los en verwijder het.
Geen voorwerpen achter dit paneel
opbergen.

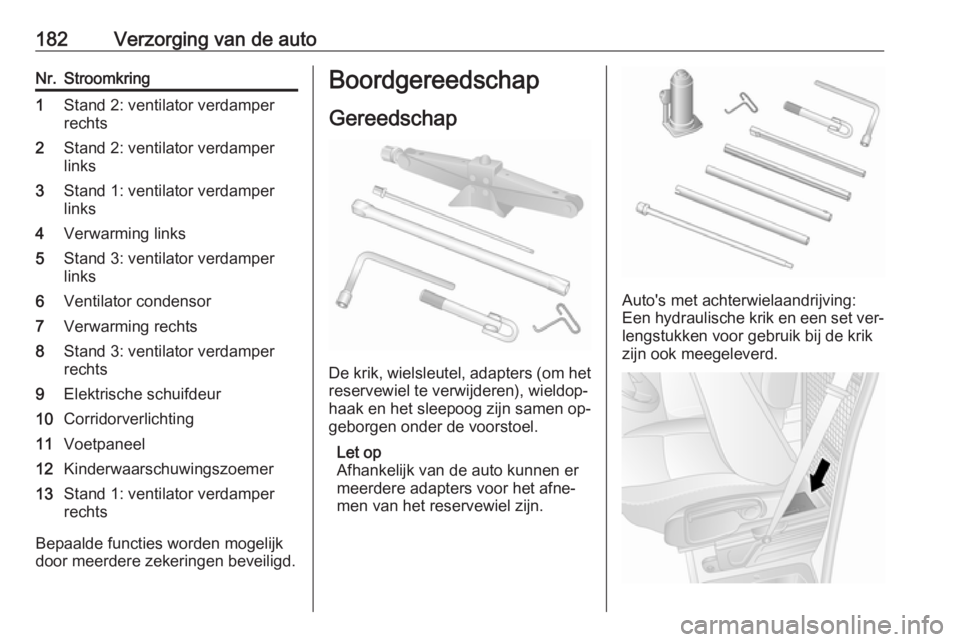

182Verzorging van de autoNr.Stroomkring1Stand 2: ventilator verdamper
rechts2Stand 2: ventilator verdamper
links3Stand 1: ventilator verdamper
links4Verwarming links5Stand 3: ventilator verdamper
links6Ventilator condensor7Verwarming rechts8Stand 3: ventilator verdamper
rechts9Elektrische schuifdeur10Corridorverlichting11Voetpaneel12Kinderwaarschuwingszoemer13Stand 1: ventilator verdamper
rechts
Bepaalde functies worden mogelijk
door meerdere zekeringen beveiligd.
Boordgereedschap
Gereedschap
De krik, wielsleutel, adapters (om het reservewiel te verwijderen), wieldop‐
haak en het sleepoog zijn samen op‐
geborgen onder de voorstoel.
Let op
Afhankelijk van de auto kunnen er
meerdere adapters voor het afne‐
men van het reservewiel zijn.
Auto's met achterwielaandrijving:
Een hydraulische krik en een set ver‐
lengstukken voor gebruik bij de krik
zijn ook meegeleverd.
