2016.5 OPEL MOVANO_B Gebruikershandleiding (in Dutch)

Instrumenten en bedieningsorganen79Tijd op DIC instellen
Geef de klokfunctie weer door de
knop aan het uiteinde van de ruiten‐
wisserhendel meerdere malen in te
drukken. Als de tijd knippert (na circa 2 seconden):
● Onderste knop ingedrukt hou‐ den.
● Uren knipperen.
● Bovenste knop indrukken om uren aan te passen.
● Onderste knop ingedrukt houden
om uren in te stellen.
● Minuten knipperen.
● Bovenste knop indrukken om mi‐
nuten aan te passen.
● Onderste knop ingedrukt houden
om minuten in te stellen en in‐
stelmodus af te sluiten.
Elektrische aansluitingen
Er zitten 12 V-aansluitingen op het in‐ strumentenbord en achter in de auto.
Bij aansluiting van elektrische acces‐
soires terwijl de motor stilstaat, raakt
de accu ontladen.
Het maximaal opgenomen vermogen mag niet meer bedragen dan
120 watt.
Wanneer de ontsteking is uitgescha‐
keld, is de aansluiting gedeactiveerd.
Ook de elektrische aansluiting wordt
wellicht gedeactiveerd wanneer de
accuspanning te laag is.
Aangesloten elektrische accessoires
moeten wat betreft de elektromagne‐
tische compatibiliteit voldoen aan de
DIN-norm VDE 40 839.

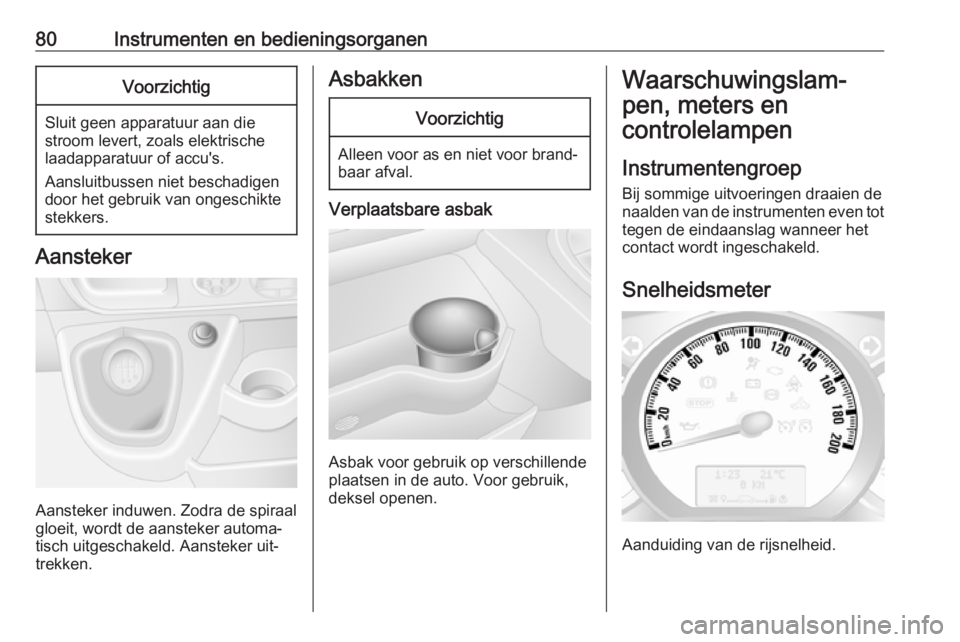

80Instrumenten en bedieningsorganenVoorzichtig
Sluit geen apparatuur aan die
stroom levert, zoals elektrische
laadapparatuur of accu's.
Aansluitbussen niet beschadigen
door het gebruik van ongeschikte
stekkers.
Aansteker
Aansteker induwen. Zodra de spiraal
gloeit, wordt de aansteker automa‐
tisch uitgeschakeld. Aansteker uit‐
trekken.
AsbakkenVoorzichtig
Alleen voor as en niet voor brand‐ baar afval.
Verplaatsbare asbak
Asbak voor gebruik op verschillende
plaatsen in de auto. Voor gebruik,
deksel openen.
Waarschuwingslam‐
pen, meters en
controlelampen
Instrumentengroep
Bij sommige uitvoeringen draaien de
naalden van de instrumenten even tot tegen de eindaanslag wanneer het
contact wordt ingeschakeld.
Snelheidsmeter
Aanduiding van de rijsnelheid.

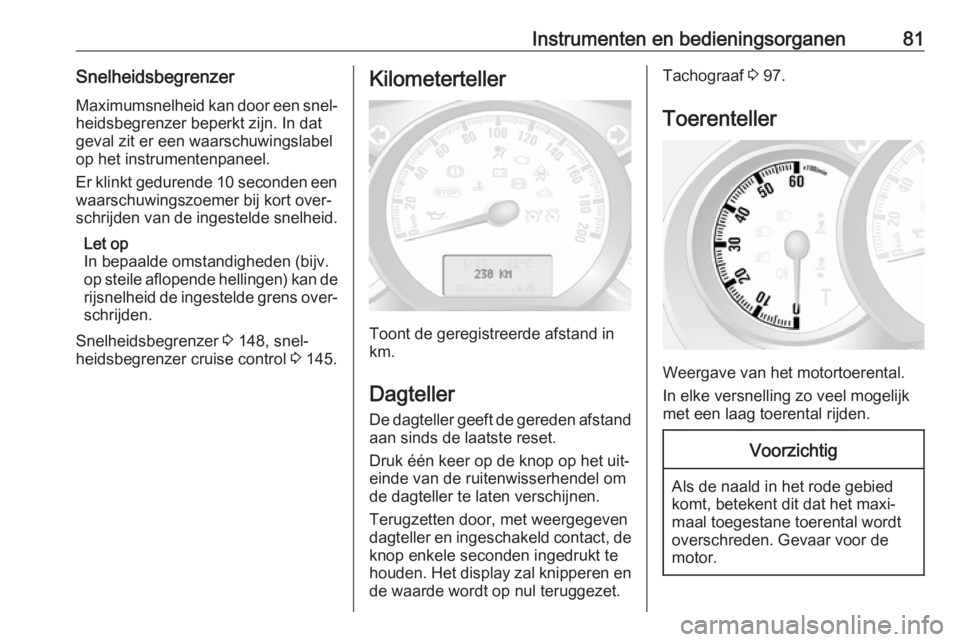

Instrumenten en bedieningsorganen81SnelheidsbegrenzerMaximumsnelheid kan door een snel‐ heidsbegrenzer beperkt zijn. In dat
geval zit er een waarschuwingslabel
op het instrumentenpaneel.
Er klinkt gedurende 10 seconden een
waarschuwingszoemer bij kort over‐
schrijden van de ingestelde snelheid.
Let op
In bepaalde omstandigheden (bijv.
op steile aflopende hellingen) kan de rijsnelheid de ingestelde grens over‐
schrijden.
Snelheidsbegrenzer 3 148, snel‐
heidsbegrenzer cruise control 3 145.Kilometerteller
Toont de geregistreerde afstand in
km.
Dagteller
De dagteller geeft de gereden afstand
aan sinds de laatste reset.
Druk één keer op de knop op het uit‐
einde van de ruitenwisserhendel om
de dagteller te laten verschijnen.
Terugzetten door, met weergegeven
dagteller en ingeschakeld contact, de
knop enkele seconden ingedrukt te
houden. Het display zal knipperen en de waarde wordt op nul teruggezet.
Tachograaf 3 97.
Toerenteller
Weergave van het motortoerental.
In elke versnelling zo veel mogelijk
met een laag toerental rijden.
Voorzichtig
Als de naald in het rode gebied
komt, betekent dit dat het maxi‐
maal toegestane toerental wordt
overschreden. Gevaar voor de
motor.

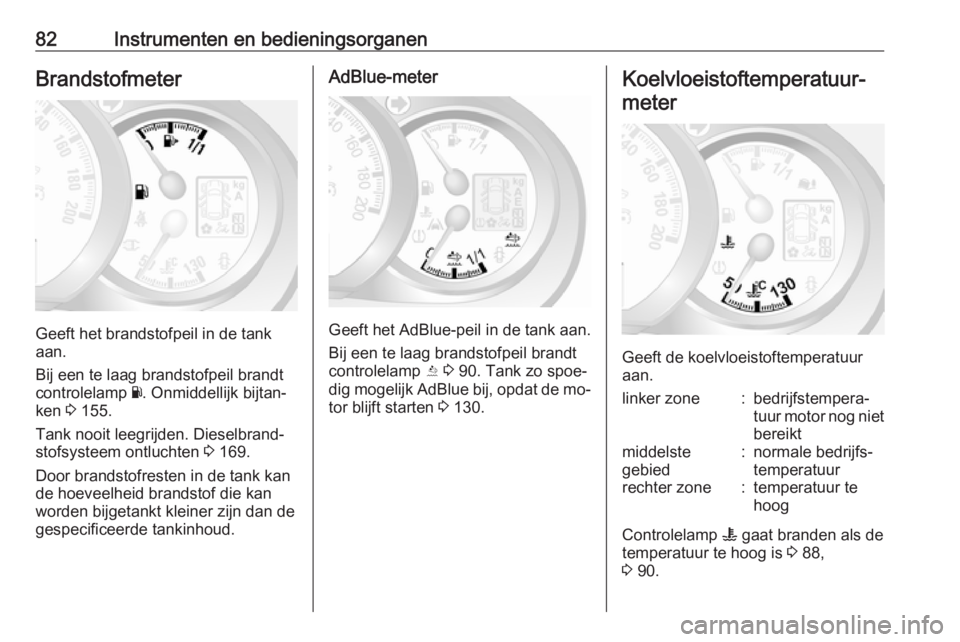

82Instrumenten en bedieningsorganenBrandstofmeter
Geeft het brandstofpeil in de tank
aan.
Bij een te laag brandstofpeil brandt
controlelamp Y. Onmiddellijk bijtan‐
ken 3 155.
Tank nooit leegrijden. Dieselbrand‐
stofsysteem ontluchten 3 169.
Door brandstofresten in de tank kan
de hoeveelheid brandstof die kan
worden bijgetankt kleiner zijn dan de
gespecificeerde tankinhoud.
AdBlue-meter
Geeft het AdBlue-peil in de tank aan.
Bij een te laag brandstofpeil brandt
controlelamp Y 3 90. Tank zo spoe‐
dig mogelijk AdBlue bij, opdat de mo‐
tor blijft starten 3 130.
Koelvloeistoftemperatuur‐
meter
Geeft de koelvloeistoftemperatuur
aan.
linker zone:bedrijfstempera‐
tuur motor nog niet bereiktmiddelste
gebied:normale bedrijfs‐
temperatuurrechter zone:temperatuur te
hoog
Controlelamp W gaat branden als de
temperatuur te hoog is 3 88,
3 90.

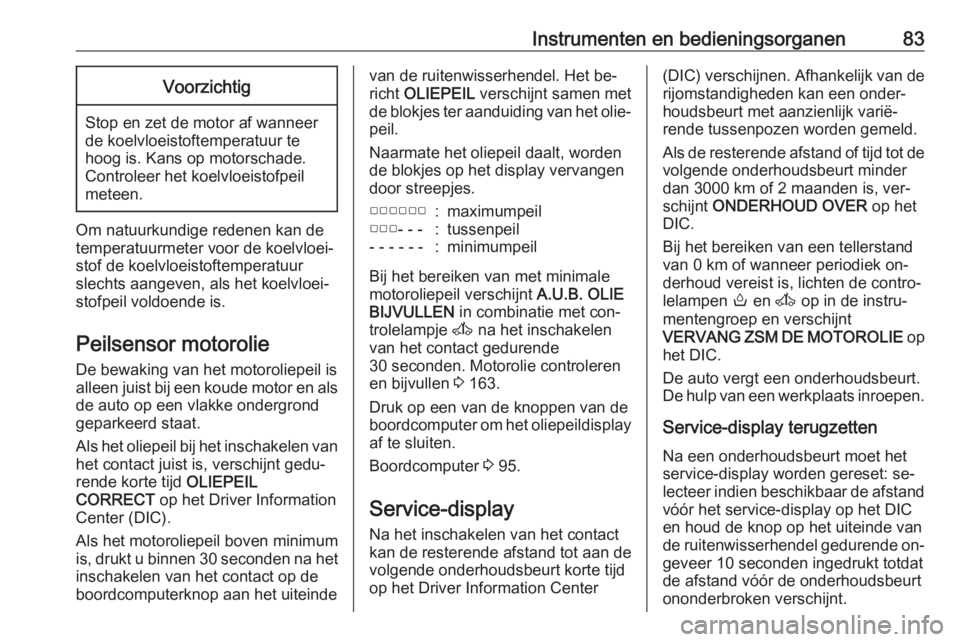

Instrumenten en bedieningsorganen83Voorzichtig
Stop en zet de motor af wanneer
de koelvloeistoftemperatuur te
hoog is. Kans op motorschade.
Controleer het koelvloeistofpeil
meteen.
Om natuurkundige redenen kan de
temperatuurmeter voor de koelvloei‐
stof de koelvloeistoftemperatuur
slechts aangeven, als het koelvloei‐
stofpeil voldoende is.
Peilsensor motorolie De bewaking van het motoroliepeil is
alleen juist bij een koude motor en als de auto op een vlakke ondergrond
geparkeerd staat.
Als het oliepeil bij het inschakelen van het contact juist is, verschijnt gedu‐
rende korte tijd OLIEPEIL
CORRECT op het Driver Information
Center (DIC).
Als het motoroliepeil boven minimum
is, drukt u binnen 30 seconden na het
inschakelen van het contact op de
boordcomputerknop aan het uiteinde
van de ruitenwisserhendel. Het be‐ richt OLIEPEIL verschijnt samen met
de blokjes ter aanduiding van het olie‐ peil.
Naarmate het oliepeil daalt, worden
de blokjes op het display vervangen
door streepjes.▢▢▢▢▢▢:maximumpeil▢▢▢- - -:tussenpeil- - - - - -:minimumpeil
Bij het bereiken van met minimale
motoroliepeil verschijnt A.U.B. OLIE
BIJVULLEN in combinatie met con‐
trolelampje A na het inschakelen
van het contact gedurende 30 seconden. Motorolie controleren
en bijvullen 3 163.
Druk op een van de knoppen van de
boordcomputer om het oliepeildisplay
af te sluiten.
Boordcomputer 3 95.
Service-display Na het inschakelen van het contactkan de resterende afstand tot aan de
volgende onderhoudsbeurt korte tijd
op het Driver Information Center
(DIC) verschijnen. Afhankelijk van de
rijomstandigheden kan een onder‐
houdsbeurt met aanzienlijk varië‐
rende tussenpozen worden gemeld.
Als de resterende afstand of tijd tot de volgende onderhoudsbeurt minder
dan 3000 km of 2 maanden is, ver‐
schijnt ONDERHOUD OVER op het
DIC.
Bij het bereiken van een tellerstand
van 0 km of wanneer periodiek on‐
derhoud vereist is, lichten de contro‐
lelampen o en A op in de instru‐
mentengroep en verschijnt
VERVANG ZSM DE MOTOROLIE op
het DIC.
De auto vergt een onderhoudsbeurt. De hulp van een werkplaats inroepen.
Service-display terugzetten
Na een onderhoudsbeurt moet het
service-display worden gereset: se‐
lecteer indien beschikbaar de afstand vóór het service-display op het DIC
en houd de knop op het uiteinde van
de ruitenwisserhendel gedurende on‐
geveer 10 seconden ingedrukt totdat
de afstand vóór de onderhoudsbeurt
ononderbroken verschijnt.

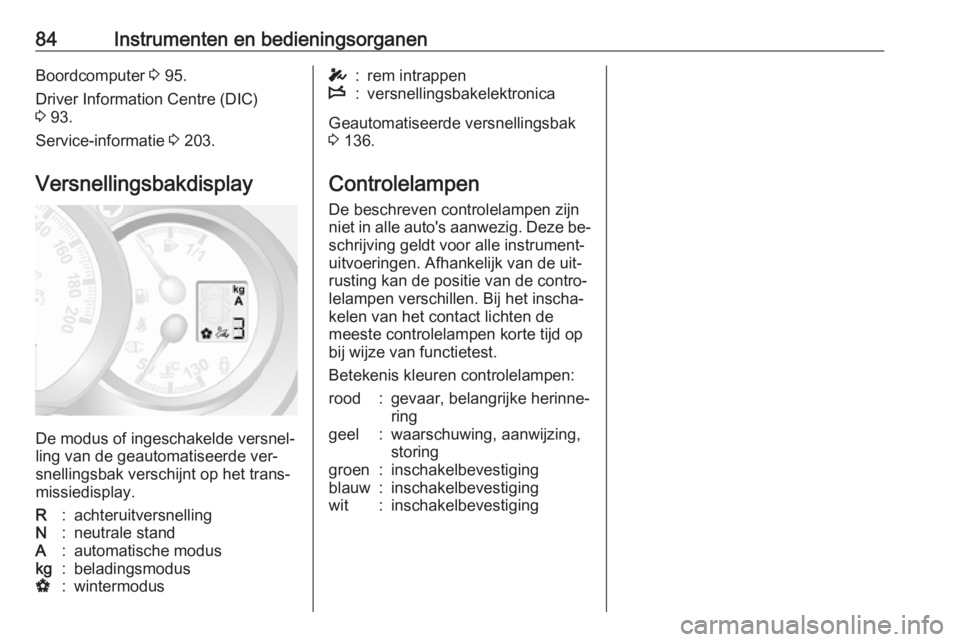

84Instrumenten en bedieningsorganenBoordcomputer 3 95.
Driver Information Centre (DIC)
3 93.
Service-informatie 3 203.
Versnellingsbakdisplay
De modus of ingeschakelde versnel‐
ling van de geautomatiseerde ver‐
snellingsbak verschijnt op het trans‐
missiedisplay.
R:achteruitversnellingN:neutrale standA:automatische moduskg:beladingsmodusV:wintermodusT:rem intrappenW:versnellingsbakelektronica
Geautomatiseerde versnellingsbak
3 136.
Controlelampen De beschreven controlelampen zijn
niet in alle auto's aanwezig. Deze be‐
schrijving geldt voor alle instrument‐
uitvoeringen. Afhankelijk van de uit‐
rusting kan de positie van de contro‐
lelampen verschillen. Bij het inscha‐
kelen van het contact lichten de
meeste controlelampen korte tijd op
bij wijze van functietest.
Betekenis kleuren controlelampen:
rood:gevaar, belangrijke herinne‐
ringgeel:waarschuwing, aanwijzing,
storinggroen:inschakelbevestigingblauw:inschakelbevestigingwit:inschakelbevestiging

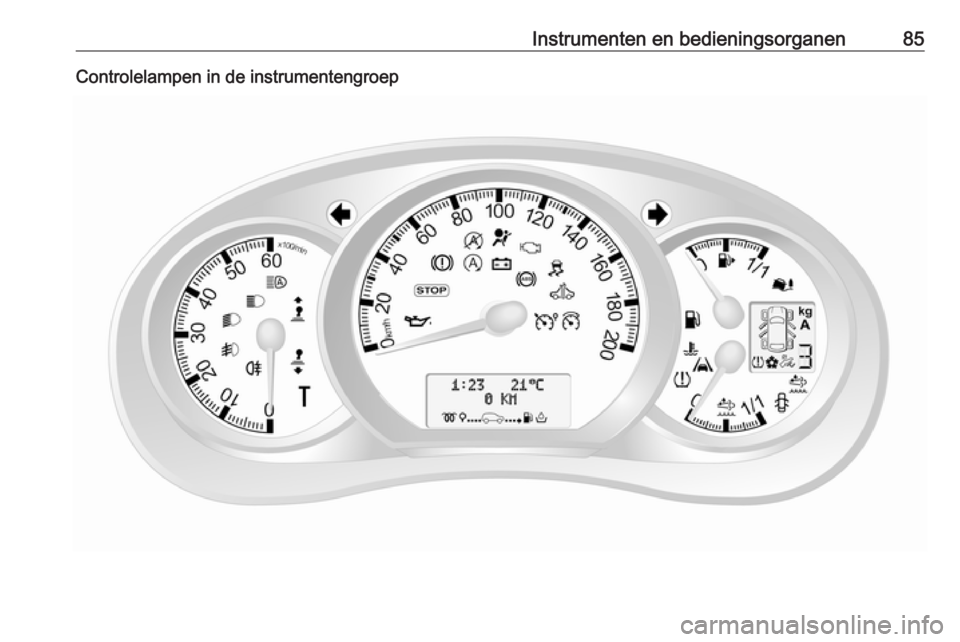

Instrumenten en bedieningsorganen85Controlelampen in de instrumentengroep

86Instrumenten en bedieningsorganenControlelampen op het
instrumentenpaneel
Controlelampen in de dakconsole
OverzichtORichtingaanwijzer 3 87XGordelverklikker 3 87vAirbags en gordelspanners
3 87WAirbag deactiveren 3 87pLaadsysteem 3 88ZStoringsindicatielamp 3 88ALaat auto spoedig nakijken
3 88oService-display 3 88CSchakel motor uit 3 88RRemsysteem 3 89uAntiblokkeersysteem (ABS)
3 89k jOpschakelen, terugschakelen
3 89ìLane Departure Warning
3 89RElektronisch stabiliteitspro‐
gramma (ESP) 3 89ØElektronisch stabiliteitspro‐
gramma (ESP) uit 3 90WKoelvloeistoftemperatuur
3 90!Voorverwarmen 3 90YAdBlue 3 90wBandenspanningscontrolesys‐
teem 3 90IMotoroliedruk 3 91YTe laag brandstofpeil 3 91DAutostop 3 124\Autostop geblokkeerd 3 1249Buitenverlichting 3 92CGrootlicht 3 92íGrootlichtassistentie 3 92>Mistlamp 3 92øMistachterlicht 3 92mCruise control 3 92USnelheidsbegrenzer cruisecon‐
trol 3 92&Tachograaf 3 92yPortier open 3 92
