Уход за автомобилем215Автомобили, оборудованныезапасным колесом
Домкрат и инструмент уложены в
ящик в багажном отделении над за‐ пасным колесом.
Замена колеса 3 226, запасное ко‐
лесо 3 229.
Колеса и шины
Состояние шин, состояние
колес
Переезжайте бордюры медленно и
по возможности под прямым углом. При пересечении острых кромок
можно повредить шину и колесо.
Во время стоянки не притирайтесь
шинами к бордюру.
Регулярно осматривайте колеса на
предмет повреждений. При по‐
вреждении или повышенном из‐
носе обратитесь за помощью на
станцию техобслуживания.
Зимние шины Зимние шины позволяют повысить
уровень безопасности движения
при температурах ниже 7 °C и по‐
этому должны устанавливаться на
все колеса.
Для зимних шин разрешены все ти‐ поразмеры 3 253.В тех странах, где это предусмот‐
рено правилами, установите в поле
зрения водителя наклейку с инфор‐ мацией о предельной скорости.
Обозначение шин
Например, 215/60 R 16 95 H215:ширина шины в мм60:отношение высоты попереч‐
ного сечения шины к ширине профиля в процентахR:конструкция шины: Радиаль‐
наяRF:тип: RunFlat16:диаметр обода колеса в
дюймах95:коэффициент грузоподъем‐
ности, например, 95 соответ‐ ствует 690 килограммамH:индекс скорости
Шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/ч
Page 218 of 271

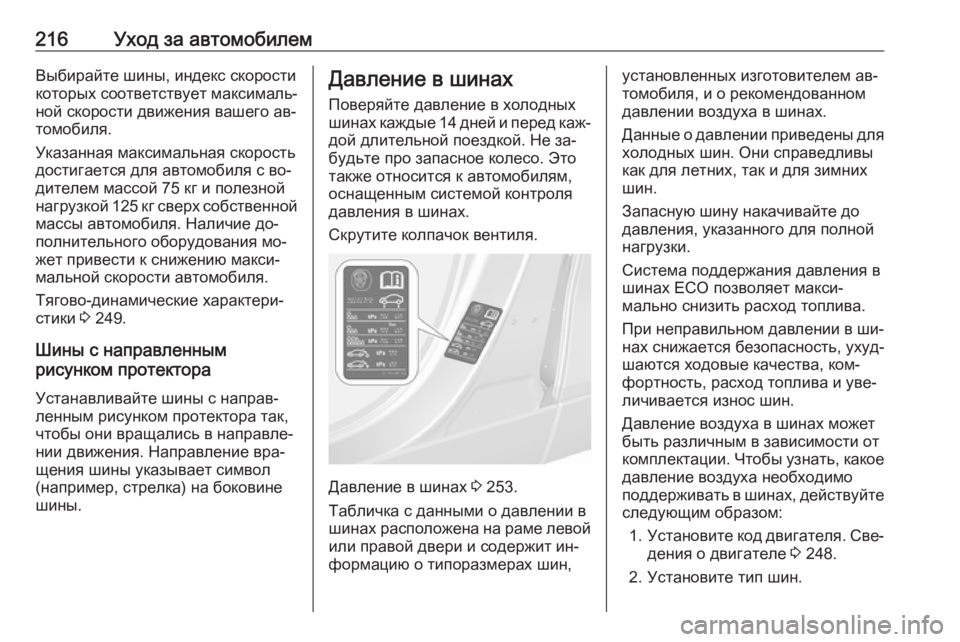

216Уход за автомобилемВыбирайте шины, индекс скорости
которых соответствует максималь‐ ной скорости движения вашего ав‐
томобиля.
Указанная максимальная скорость
достигается для автомобиля с во‐
дителем массой 75 кг и полезной
нагрузкой 125 кг сверх собственной массы автомобиля. Наличие до‐
полнительного оборудования мо‐
жет привести к снижению макси‐
мальной скорости автомобиля.
Тягово-динамические характери‐
стики 3 249.
Шины с направленным
рисунком протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐
нии движения. Направление вра‐
щения шины указывает символ
(например, стрелка) на боковине
шины.Давление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед каж‐ дой длительной поездкой. Не за‐
будьте про запасное колесо. Это
также относится к автомобилям,
оснащенным системой контроля
давления в шинах.
Скрутите колпачок вентиля.
Давление в шинах 3 253.
Табличка с данными о давлении в
шинах расположена на раме левой или правой двери и содержит ин‐
формацию о типоразмерах шин,
установленных изготовителем ав‐
томобиля, и о рекомендованном
давлении воздуха в шинах.
Данные о давлении приведены для
холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.
Система поддержания давления в шинах ECO позволяет макси‐
мально снизить расход топлива.
При неправильном давлении в ши‐
нах снижается безопасность, ухуд‐
шаются ходовые качества, ком‐
фортность, расход топлива и уве‐
личивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации. Чтобы узнать, какое давление воздуха необходимо
поддерживать в шинах, действуйте
следующим образом:
1. Установите код двигателя. Све‐
дения о двигателе 3 248.
2. Установите тип шин.
Page 219 of 271

Уход за автомобилем217В таблицах указано давление воз‐духа в шинах для всех возможных
комбинаций 3 253.
Тип шин, рекомендованный для ва‐
шего автомобиля, указан в его сер‐ тификате соответствия ЕС или в
других регистрационных докумен‐
тах.
Водитель обязан следить за давле‐ нием воздуха в шинах и поддержи‐
вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление мо‐
жет привести к сильному на‐
греву шин и их внутренним по‐
вреждениям, способным вы‐
звать расслоение протектора, а
на высокой скорости даже раз‐
рыв шины.
9 Предупреждение
Для некоторых моделей шин ре‐
комендованное давление на‐
качки, указанное в таблице, мо‐
жет превосходить максималь‐
ное давление, указанное на
шине. Ни в коем случае не пре‐
вышайте максимальное давле‐
ние, указанное на шине.
Зависимость от температуры
Давление воздуха зависит от тем‐
пературы шины. Во время движе‐
ния шина разогревается, и давле‐
ние в ней увеличивается. Давле‐
ние в шинах, указанное на на‐
клейке и в таблице с данными о да‐ влении в шинах, приводится для
температуры 20 °C.
При увеличении температуры на
10 °C давление возрастает почти
на 10 кПа. Это необходимо учиты‐ вать при проверке нагретых шин.
Давление, отображаемое на дис‐
плее информационного центра во‐
дителя, соответствует фактиче‐
скому давлению воздуха в шинах.
Падение этого значения после ох‐ лаждения шины не является при‐
знаком утечки воздуха.
Система контроля
давления в шинах
Система контроля давления в ши‐
нах при скорости движения авто‐
мобиля выше определенного пре‐
дела ежеминутно проверяет дав‐
ление по всех четырех шинах.Внимание
Система контроля давления воздуха в шинах способна пред‐ упредить водителя только о сни‐жении давления в шинах, и ее
наличие не отменяет необходи‐
мости регулярного ухода за ши‐
нами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы
контроля давления воздуха в ши‐
нах является обязательным, ис‐
пользование колес без датчиков
давления приведет к тому, что
Page 220 of 271

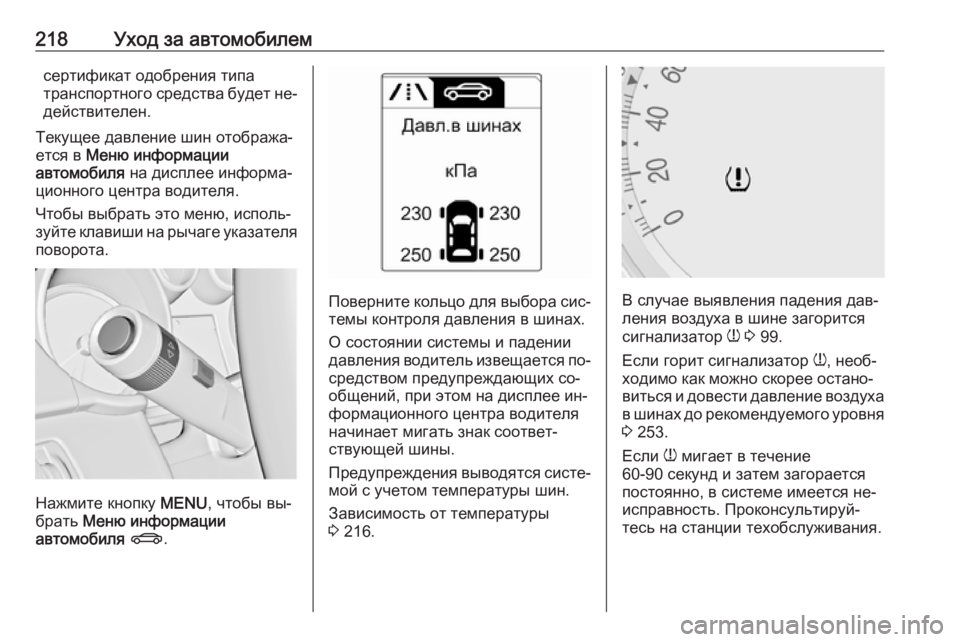

218Уход за автомобилемсертификат одобрения типа
транспортного средства будет не‐
действителен.
Текущее давление шин отобража‐ ется в Меню информации
автомобиля на дисплее информа‐
ционного центра водителя.
Чтобы выбрать это меню, исполь‐
зуйте клавиши на рычаге указателя поворота.
Нажмите кнопку MENU, чтобы вы‐
брать Меню информации
автомобиля X .
Поверните кольцо для выбора сис‐
темы контроля давления в шинах.
О состоянии системы и падении
давления водитель извещается по‐ средством предупреждающих со‐
общений, при этом на дисплее ин‐
формационного центра водителя
начинает мигать знак соответ‐
ствующей шины.
Предупреждения выводятся систе‐
мой с учетом температуры шин.
Зависимость от температуры
3 216.В случае выявления падения дав‐
ления воздуха в шине загорится
сигнализатор w 3 99.
Если горит сигнализатор w, необ‐
ходимо как можно скорее остано‐ виться и довести давление воздуха
в шинах до рекомендуемого уровня 3 253.
Если w мигает в течение
60-90 секунд и затем загорается
постоянно, в системе имеется не‐ исправность. Проконсультируй‐
тесь на станции техобслуживания.
Page 221 of 271

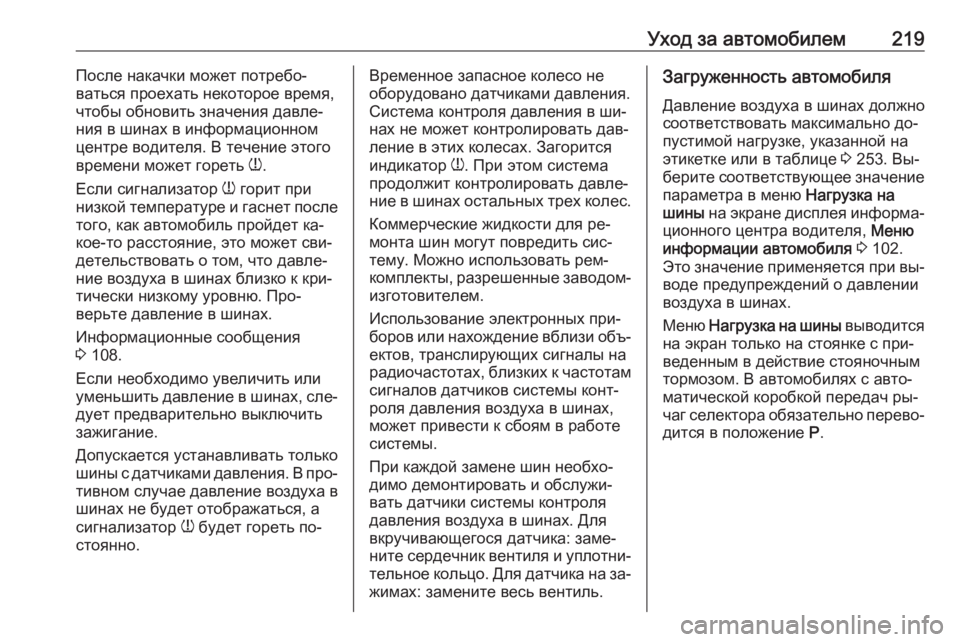

Уход за автомобилем219После накачки может потребо‐
ваться проехать некоторое время,
чтобы обновить значения давле‐
ния в шинах в информационном
центре водителя. В течение этого
времени может гореть w.
Если сигнализатор w горит при
низкой температуре и гаснет после
того, как автомобиль пройдет ка‐
кое-то расстояние, это может сви‐
детельствовать о том, что давле‐
ние воздуха в шинах близко к кри‐
тически низкому уровню. Про‐
верьте давление в шинах.
Информационные сообщения
3 108.
Если необходимо увеличить или
уменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание.
Допускается устанавливать только
шины с датчиками давления. В про‐ тивном случае давление воздуха в
шинах не будет отображаться, а
сигнализатор w будет гореть по‐
стоянно.Временное запасное колесо не
оборудовано датчиками давления.
Система контроля давления в ши‐
нах не может контролировать дав‐
ление в этих колесах. Загорится
индикатор w. При этом система
продолжит контролировать давле‐
ние в шинах остальных трех колес.
Коммерческие жидкости для ре‐
монта шин могут повредить сис‐
тему. Можно использовать рем‐
комплекты, разрешенные заводом- изготовителем.
Использование электронных при‐ боров или нахождение вблизи объ‐ ектов, транслирующих сигналы на
радиочастотах, близких к частотам
сигналов датчиков системы конт‐
роля давления воздуха в шинах,
может привести к сбоям в работе
системы.
При каждой замене шин необхо‐
димо демонтировать и обслужи‐
вать датчики системы контроля
давления воздуха в шинах. Для
вкручивающегося датчика: заме‐
ните сердечник вентиля и уплотни‐ тельное кольцо. Для датчика на за‐
жимах: замените весь вентиль.Загруженность автомобиля
Давление воздуха в шинах должно
соответствовать максимально до‐
пустимой нагрузке, указанной на
этикетке или в таблице 3 253. Вы‐
берите соответствующее значение параметра в меню Нагрузка на
шины на экране дисплея информа‐
ционного центра водителя, Меню
информации автомобиля 3 102.
Это значение применяется при вы‐ воде предупреждений о давлении
воздуха в шинах.
Меню Нагрузка на шины выводится
на экран только на стоянке с при‐
веденным в действие стояночным
тормозом. В автомобилях с авто‐
матической коробкой передач ры‐
чаг селектора обязательно перево‐
дится в положение P.
Page 222 of 271

220Уход за автомобилем

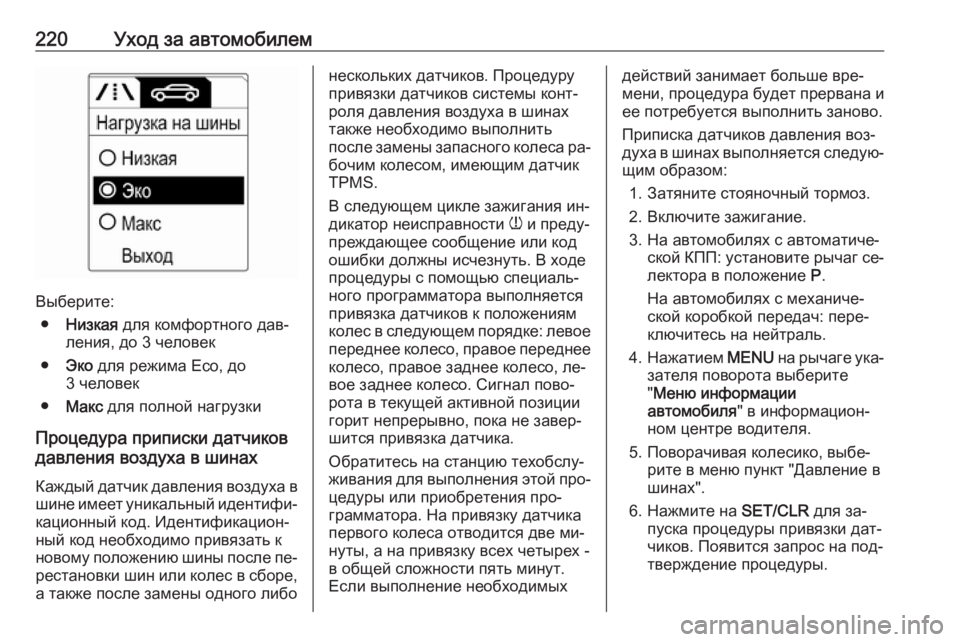

Выберите:● Низкая для комфортного дав‐
ления, до 3 человек
● Эко для режима Eco, до
3 человек
● Макс для полной нагрузки
Процедура приписки датчиков
давления воздуха в шинах
Каждый датчик давления воздуха в
шине имеет уникальный идентифи‐ кационный код. Идентификацион‐
ный код необходимо привязать к
новому положению шины после пе‐
рестановки шин или колес в сборе, а также после замены одного либо
нескольких датчиков. Процедуру
привязки датчиков системы конт‐
роля давления воздуха в шинах
также необходимо выполнить
после замены запасного колеса ра‐
бочим колесом, имеющим датчик
TPMS.
В следующем цикле зажигания ин‐
дикатор неисправности w и преду‐
преждающее сообщение или код
ошибки должны исчезнуть. В ходе
процедуры с помощью специаль‐
ного программатора выполняется
привязка датчиков к положениям
колес в следующем порядке: левое
переднее колесо, правое переднее
колесо, правое заднее колесо, ле‐
вое заднее колесо. Сигнал пово‐
рота в текущей активной позиции горит непрерывно, пока не завер‐
шится привязка датчика.
Обратитесь на станцию техобслу‐
живания для выполнения этой про‐ цедуры или приобретения про‐
грамматора. На привязку датчика
первого колеса отводится две ми‐
нуты, а на привязку всех четырех -
в общей сложности пять минут.
Если выполнение необходимыхдействий занимает больше вре‐
мени, процедура будет прервана и
ее потребуется выполнить заново.
Приписка датчиков давления воз‐
духа в шинах выполняется следую‐
щим образом:
1. Затяните стояночный тормоз.
2. Включите зажигание.
3. На автомобилях с автоматиче‐ ской КПП: установите рычаг се‐лектора в положение P.
На автомобилях с механиче‐
ской коробкой передач: пере‐
ключитесь на нейтраль.
4. Нажатием MENU на рычаге ука‐
зателя поворота выберите
" Меню информации
автомобиля " в информацион‐
ном центре водителя.
5. Поворачивая колесико, выбе‐ рите в меню пункт "Давление в
шинах".
6. Нажмите на SET/CLR для за‐
пуска процедуры привязки дат‐
чиков. Появится запрос на под‐ тверждение процедуры.
Page 223 of 271

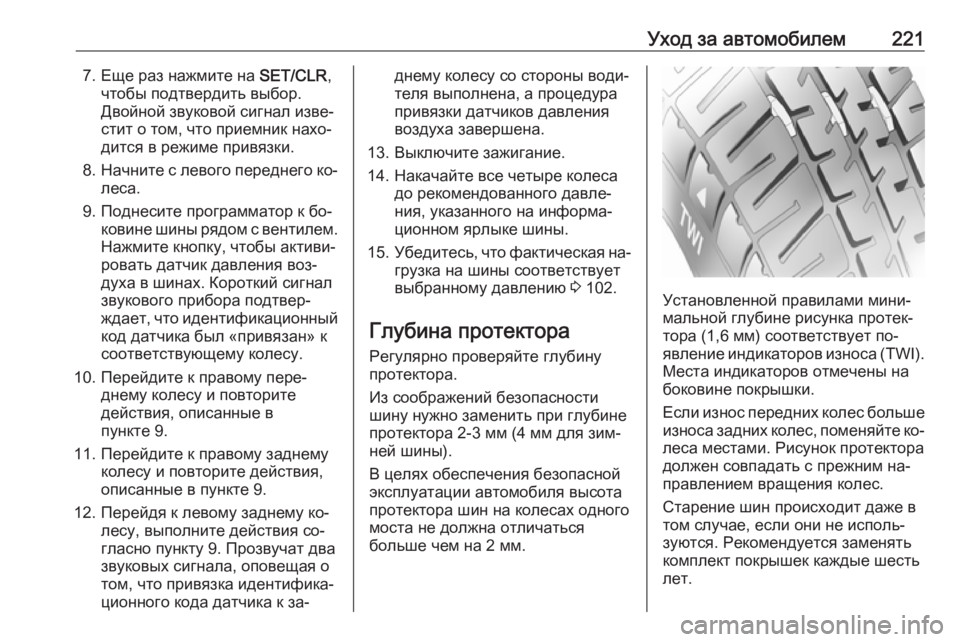

Уход за автомобилем2217. Еще раз нажмите на SET/CLR,
чтобы подтвердить выбор. Двойной звуковой сигнал изве‐
стит о том, что приемник нахо‐
дится в режиме привязки.
8. Начните с левого переднего ко‐
леса.
9. Поднесите программатор к бо‐ ковине шины рядом с вентилем.Нажмите кнопку, чтобы активи‐
ровать датчик давления воз‐
духа в шинах. Короткий сигнал
звукового прибора подтвер‐
ждает, что идентификационный
код датчика был «привязан» к
соответствующему колесу.
10. Перейдите к правому пере‐ днему колесу и повторите
действия, описанные в
пункте 9.
11. Перейдите к правому заднему колесу и повторите действия,
описанные в пункте 9.
12. Перейдя к левому заднему ко‐ лесу, выполните действия со‐
гласно пункту 9. Прозвучат два
звуковых сигнала, оповещая о
том, что привязка идентифика‐
ционного кода датчика к за‐днему колесу со стороны води‐
теля выполнена, а процедура
привязки датчиков давления
воздуха завершена.
13. Выключите зажигание.
14. Накачайте все четыре колеса до рекомендованного давле‐
ния, указанного на информа‐
ционном ярлыке шины.
15. Убедитесь, что фактическая на‐
грузка на шины соответствует
выбранному давлению 3 102.
Глубина протектора
Регулярно проверяйте глубину
протектора.
Из соображений безопасности
шину нужно заменить при глубине
протектора 2-3 мм (4 мм для зим‐
ней шины).
В целях обеспечения безопасной
эксплуатации автомобиля высота
протектора шин на колесах одного
моста не должна отличаться
больше чем на 2 мм.
Установленной правилами мини‐
мальной глубине рисунка протек‐
тора (1,6 мм) соответствует по‐
явление индикаторов износа ( TWI).
Места индикаторов отмечены на
боковине покрышки.
Если износ передних колес больше износа задних колес, поменяйте ко‐
леса местами. Рисунок протектора
должен совпадать с прежним на‐
правлением вращения колес.
Старение шин происходит даже в
том случае, если они не исполь‐
зуются. Рекомендуется заменять
комплект покрышек каждые шесть
лет.
Page 224 of 271

222Уход за автомобилемИзменение размера шин иколес
Если шины по размеру отличаются
от оригинальных, может потребо‐
ваться перепрограммировать спи‐
дометр, изменить номинальное
значение давления воздуха в ши‐
нах и внести в автомобиль другие
изменения.
После установки шин другого раз‐
мера замените табличку, содержа‐
щую сведения о давлении в шинах.9 Предупреждение
Установка неподходящих шин
или дисков может стать причи‐
ной аварии и аннулирования
разрешения на эксплуатацию
автомобиля.
Колпаки колес
Используйте оригинальные колёс‐
ные колпаки и шины, рекомендуе‐
мые для соответствующего авто‐
мобиля и отвечающие всем требо‐
ваниям к сочетанию дисков и шин.
При выборе других крышек и шин
следите за тем, чтобы у шины не
было защитных утолщений.
Колпаки не должны ухудшать усло‐ вия охлаждения тормозных меха‐
низмов.9 Предупреждение
Использование неподходящих
колесных колпаков и шин может
стать причиной внезапной по‐
тери давления и связанной с
этим аварии.
Колёса с литыми дисками из
сплава: Не допускается крепление
колпаков к стальным колёсам, ко‐
торые монтируются с гайками из
сплава, например , при замене шин
на зимние.
Цепи противоскольжения
Используйте цепи противосколь‐
жения только на передних колесах.
9 Предупреждение
Повреждение цепи способно
привести к разрыву шины.
Устанавливать цепи противосколь‐ жения разрешается на шины раз‐
меров 215/65 R16, 215/60 R17 и
215/55 R18.
