2016.5 OPEL MOKKA Инструкция по эксплуатации (in Russian)

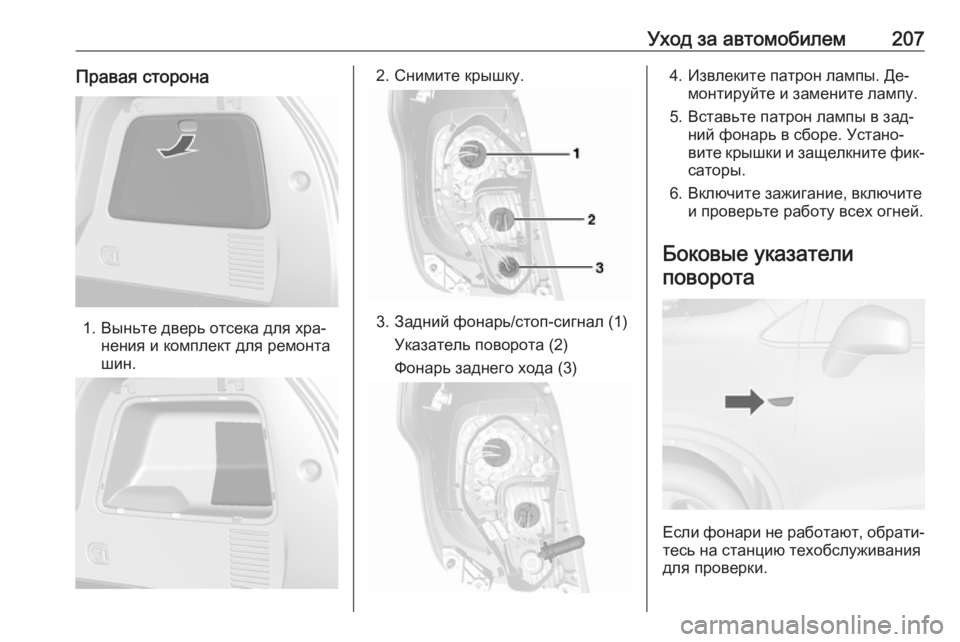

Уход за автомобилем207Правая сторона
1. Выньте дверь отсека для хра‐нения и комплект для ремонта
шин.
2. Снимите крышку.
3. Задний фонарь/стоп-сигнал (1)
Указатель поворота (2)
Фонарь заднего хода (3)
4. Извлеките патрон лампы. Де‐ монтируйте и замените лампу.
5. Вставьте патрон лампы в зад‐ ний фонарь в сборе. Устано‐
вите крышки и защелкните фик‐ саторы.
6. Включите зажигание, включите и проверьте работу всех огней.
Боковые указатели поворота
Если фонари не работают, обрати‐
тесь на станцию техобслуживания
для проверки.

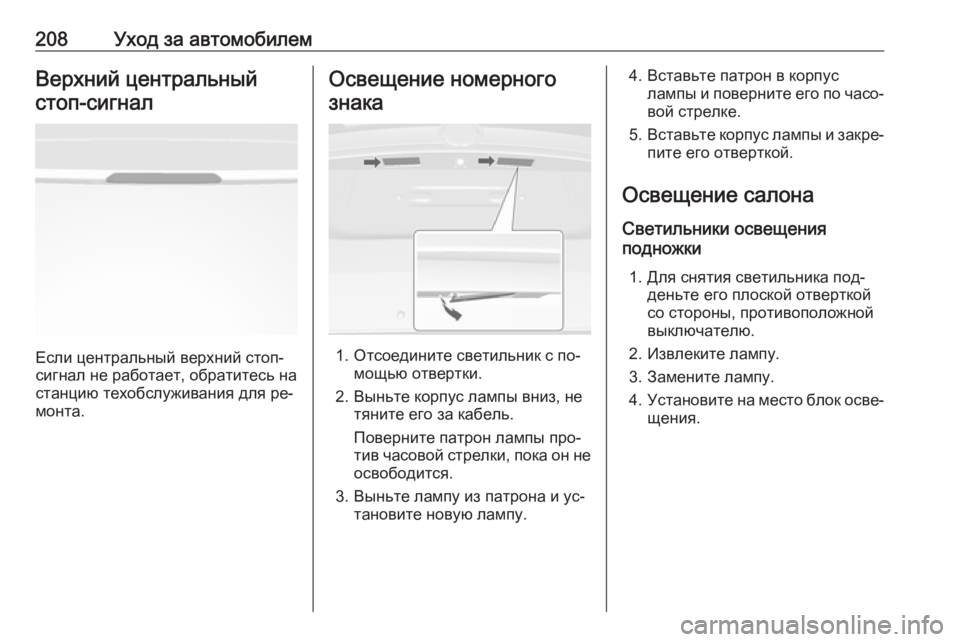

208Уход за автомобилемВерхний центральныйстоп-сигнал
Если центральный верхний стоп-
сигнал не работает, обратитесь на станцию техобслуживания для ре‐монта.
Освещение номерного
знака
1. Отсоедините светильник с по‐ мощью отвертки.
2. Выньте корпус лампы вниз, не тяните его за кабель.
Поверните патрон лампы про‐
тив часовой стрелки, пока он не
освободится.
3. Выньте лампу из патрона и ус‐ тановите новую лампу.
4. Вставьте патрон в корпуслампы и поверните его по часо‐вой стрелке.
5. Вставьте корпус лампы и закре‐
пите его отверткой.
Освещение салона
Светильники освещения
подножки
1. Для снятия светильника под‐ деньте его плоской отверткой
со стороны, противоположной
выключателю.
2. Извлеките лампу. 3. Замените лампу.
4. Установите на место блок осве‐
щения.

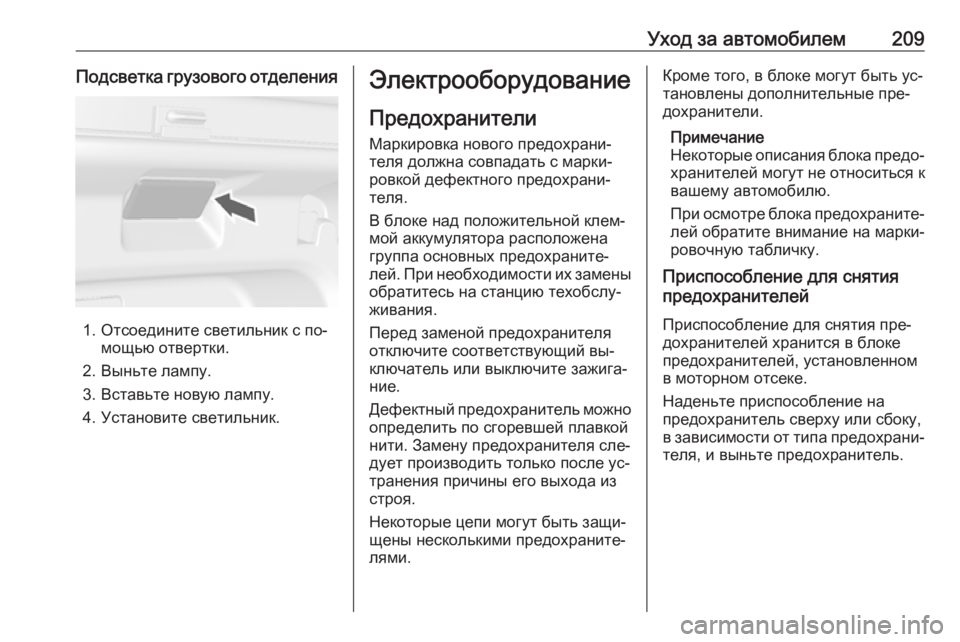

Уход за автомобилем209Подсветка грузового отделения
1. Отсоедините светильник с по‐мощью отвертки.
2. Выньте лампу.
3. Вставьте новую лампу.
4. Установите светильник.
Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В блоке над положительной клем‐
мой аккумулятора расположена
группа основных предохраните‐
лей. При необходимости их замены обратитесь на станцию техобслу‐
живания.
Перед заменой предохранителя
отключите соответствующий вы‐ ключатель или выключите зажига‐
ние.
Дефектный предохранитель можно
определить по сгоревшей плавкой нити. Замену предохранителя сле‐
дует производить только после ус‐
транения причины его выхода из
строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.
Примечание
Некоторые описания блока предо‐
хранителей могут не относиться к
вашему автомобилю.
При осмотре блока предохраните‐ лей обратите внимание на марки‐
ровочную табличку.
Приспособление для снятия
предохранителей
Приспособление для снятия пре‐
дохранителей хранится в блоке
предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.

210Уход за автомобилемБлок предохранителей вмоторном отсеке
Блок предохранителей находится в
моторном отсеке.
Освободите защелку крышки, под‐
нимите крышку вверх и снимите ее.
Минипредохранители
№Электрическая цепь1Вентиляционный люк крыши2Наружные зеркала3–4–5Электронный модуль управ‐
ления тормозной системой6Датчик интеллектуального
управления аккумуляторной
батарей7–8Блок управления коробкой
передач9–10Регулировка угла наклона фар11Очиститель заднего стекла12Обогрев заднего стекла13Привод фары (левой)14Обогрев наружных зеркал15–16Обогрев сидений17Блок управления коробкой
передач18Блок управления двигателем

Уход за автомобилем211№Электрическая цепь19Топливный насос20–21Охлаждающий обдув22–23Катушка зажигания/модуль
управления двигателем24Насос омывателя25Привод фары (правой)26Контрольные датчики двига‐
теля27–28Зажигание29Зажигание30Выхлопная система31Левый дальний свет32Правый дальний свет33Блок управления двигателем34Звуковой сигнал35Кондиционер36Передняя противотуманная
фара
Предохранители типа J
№Электрическая цепь1Электронный модуль управ‐
ления тормозной системой2Передний стеклоочиститель3Блок питания4Клемма электропитания блока
предохранителей панели
приборов5–6Топливный подогреватель7–8Охлаждающий обдув9Охлаждающий обдув10Модуль управления двига‐
телем/калильная свеча11СтартерБлок предохранителей в
приборной панели
Внутренний блок предохранителей
расположен под приборной пане‐
лью на стороне водителя.
Чтобы добраться до предохрани‐
телей, снимите отсек для хране‐ ния.
Для снятия отсека для хранения от‐ кройте его и потяните на себя.

212Уход за автомобилем
Минипредохранители
№Электрическая цепь1Блок управления кузовным
оборудованием2Блок управления кузовным
оборудованием3Блок управления кузовным
оборудованием4Блок управления кузовным
оборудованием5Блок управления кузовным
оборудованием6Блок управления кузовным
оборудованием7Блок управления кузовным
оборудованием8Блок управления кузовным
оборудованием9Выключатель зажигания10Модуль защитной диагностики11Диагностическая колодка12Климат-контроль13Задняя дверь14Система помощи при парковке№Электрическая цепь15Предупреждение о выходе за
пределы полосы движения/
внутреннее зеркало16Система адаптивного голов‐
ного освещения17Электрический стеклоподъ‐
емник, сторона водителя18Датчик дождя19Блок управления кузовным
оборудованием/управление
регулируемым напряжением20Рулевое колесо21Розетка переменного тока для
электропитания аксессуаров/
автоматическая КПП22Прикуриватель/розетка
постоянного тока для электро‐
питания аксессуаров23Резерв24Резерв25Резерв26Резерв27Комбинация приборов/допол‐
нительный отопитель/пере‐
ключатель сцепления

Уход за автомобилем213№Электрическая цепь28Автоматическая регулировка
наклона головного света/
преобразователь напряжения/
выключатель фар29Резерв30Резерв31Комбинация приборов32Информационно-развлека‐
тельная система/звуковой
сигнал33Дисплей/информационно-
развлекательная система34OnStar UHP/DAB
Плавкие предохранители с
увеличенным временем
срабатывания
№Электрическая цепь01Резерв02Резерв03Электростеклоподъемники
передние04Электростеклоподъемники
задние05Режим транспортировки№Электрическая цепь06Резерв07Резерв08Резерв
Блок предохранителей в
багажном отделении
Находится в левой части заднего
отсека.
Чтобы добраться до предохрани‐
телей, снимите крышку.
Минипредохранители

214Уход за автомобилем№Электрическая цепь1Поясничная опора сиденья
водителя2Поясничная опора сиденья
пассажира3Усилитель4Разъем жгута проводов
прицепа5Система постоянного полного
привода6Резерв7Система питания сжиженным
нефтяным газом8Резерв9Резерв10Резерв11Модуль управления прицепом12Резерв13Рулевое колесо с обогревом14Разъем жгута проводов
прицепа15Резерв16Датчик воды в топливе№Электрическая цепь17Внутреннее зеркало/камера
заднего вида18Система питания сжиженным
нефтяным газом
Плавкие предохранители с
увеличенным временем
срабатывания
№Электрическая цепь1Электрическая регулировка
сиденья водителя2Электрическая регулировка
сиденья пассажира3Модуль управления прицепом4Преобразователь напряжения5Аккумуляторная батарея6Омыватель фар7Резерв8Резерв9РезервАвтомобильный
инструмент
Инструмент Автомобили, оборудованные
комплектом для ремонта шин
Инструменты и комплект для ре‐
монта шин хранятся в правой части багажного отсека. 3 223.
