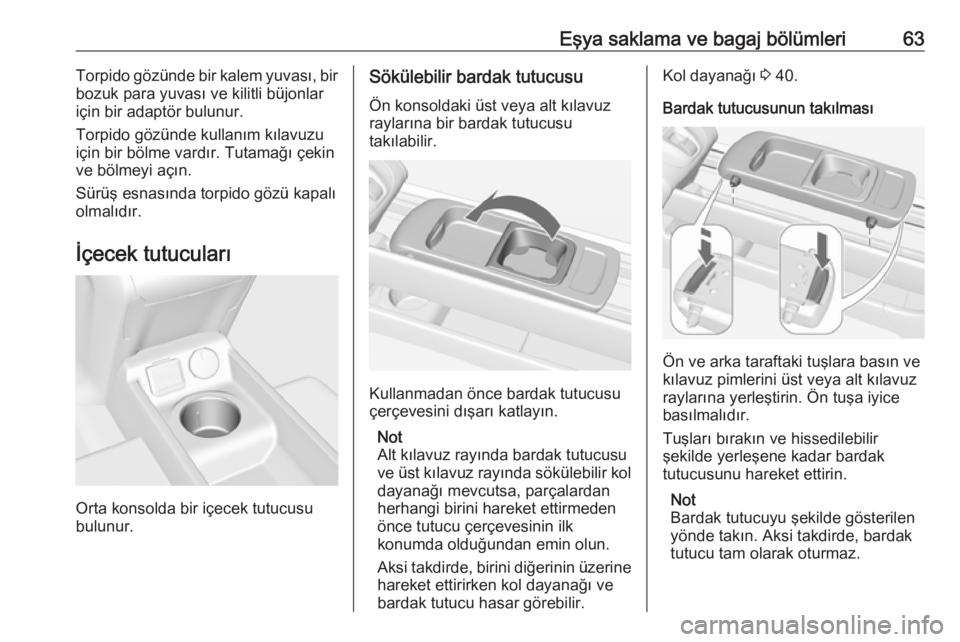

Eşya saklama ve bagaj bölümleri63Torpido gözünde bir kalem yuvası, bir
bozuk para yuvası ve kilitli büjonlar
için bir adaptör bulunur.
Torpido gözünde kullanım kılavuzu
için bir bölme vardır. Tutamağı çekin
ve bölmeyi açın.
Sürüş esnasında torpido gözü kapalı
olmalıdır.
İçecek tutucuları
Orta konsolda bir içecek tutucusu
bulunur.
Sökülebilir bardak tutucusu
Ön konsoldaki üst veya alt kılavuz
raylarına bir bardak tutucusu
takılabilir.
Kullanmadan önce bardak tutucusu
çerçevesini dışarı katlayın.
Not
Alt kılavuz rayında bardak tutucusu
ve üst kılavuz rayında sökülebilir kol dayanağı mevcutsa, parçalardan
herhangi birini hareket ettirmeden
önce tutucu çerçevesinin ilk
konumda olduğundan emin olun.
Aksi takdirde, birini diğerinin üzerine hareket ettirirken kol dayanağı ve
bardak tutucu hasar görebilir.
Kol dayanağı 3 40.
Bardak tutucusunun takılması
Ön ve arka taraftaki tuşlara basın ve
kılavuz pimlerini üst veya alt kılavuz raylarına yerleştirin. Ön tuşa iyice
basılmalıdır.
Tuşları bırakın ve hissedilebilir
şekilde yerleşene kadar bardak
tutucusunu hareket ettirin.
Not
Bardak tutucuyu şekilde gösterilen
yönde takın. Aksi takdirde, bardak
tutucu tam olarak oturmaz.

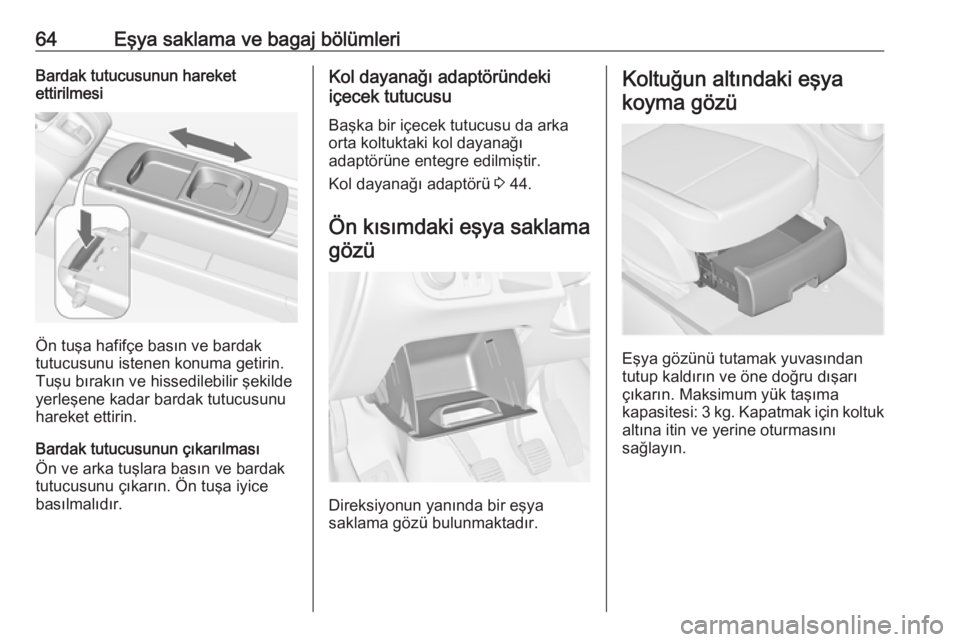

64Eşya saklama ve bagaj bölümleriBardak tutucusunun hareket
ettirilmesi
Ön tuşa hafifçe basın ve bardak
tutucusunu istenen konuma getirin.
Tuşu bırakın ve hissedilebilir şekilde
yerleşene kadar bardak tutucusunu
hareket ettirin.
Bardak tutucusunun çıkarılması
Ön ve arka tuşlara basın ve bardak
tutucusunu çıkarın. Ön tuşa iyice
basılmalıdır.
Kol dayanağı adaptöründeki
içecek tutucusu
Başka bir içecek tutucusu da arka
orta koltuktaki kol dayanağı
adaptörüne entegre edilmiştir.
Kol dayanağı adaptörü 3 44.
Ön kısımdaki eşya saklama gözü
Direksiyonun yanında bir eşya
saklama gözü bulunmaktadır.
Koltuğun altındaki eşya
koyma gözü
Eşya gözünü tutamak yuvasından
tutup kaldırın ve öne doğru dışarı
çıkarın. Maksimum yük taşıma
kapasitesi: 3 kg. Kapatmak için koltuk
altına itin ve yerine oturmasını
sağlayın.

Eşya saklama ve bagaj bölümleri65Kol dayanağındaki eşya
saklama gözü
Sökülebilir kol dayanağındaki
eşya saklama gözü
Düğmeye basın ve kol dayanağı
kapağını yukarı doğru katlayın. Kol
dayanağının içinde eşya saklama
gözü bulunur.
Yatırılmış arka orta koltukta da kol
dayanağı bulunabilir 3 44.
Arkadaki taşıyıcı sistem
(Flex-Fix System)
Arkadaki taşıyıcı sistem (Flex-Fix
sistemi) size, araç tabanına entegre
edilmiş ve dışarı çekilebilir bir
taşıyıcıya bisiklet sabitleme imkanı
sunar. Diğer eşyaların taşınmasına
müsaade edilmemektedir.
Arka taşıyıcı sistem için müsaade
edilen maksimum yük 40 kg'dır.
Bisiklet başına müsaade edilen
maksimum yük 20 kg'dır.
Bir bisikletin aks açıklığı 1,2 metre
mesafeyi aşmamalıdır. Aksi takdirde
bisikletin düzgün sabitlenmesi
mümkün olmaz.
Kullanılmaması durumunda arkadaki
taşıyıcı sistem araç tabanına doğru
itilir.
Bisikletleri taşırken, bisikletlerin
üzerinde gevşek ve kolay çıkabilecek
nesneler bulunmamalıdır.Dikkat
Bisiklet tutuculara karbon pedal
kollu bisikletler bağlamayın.
Bisikletler hasar görebilir.
Sisteminin açılması
Bagaj kapağını açın.
9 Uyarı
Arka taşıyıcı sistemin açılma alanı
dahilinde hiçbir şahıs
bulunmamalıdır, aksi takdirde
yaralanma tehlikesi vardır.

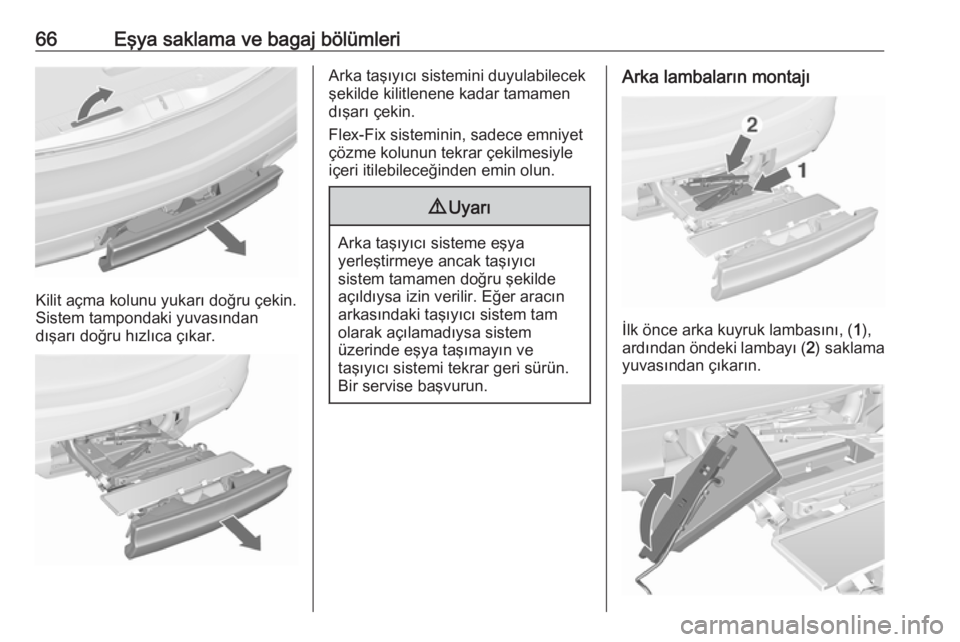

66Eşya saklama ve bagaj bölümleri
Kilit açma kolunu yukarı doğru çekin.
Sistem tampondaki yuvasından
dışarı doğru hızlıca çıkar.
Arka taşıyıcı sistemini duyulabilecek
şekilde kilitlenene kadar tamamen
dışarı çekin.
Flex-Fix sisteminin, sadece emniyet
çözme kolunun tekrar çekilmesiyle
içeri itilebileceğinden emin olun.9 Uyarı
Arka taşıyıcı sisteme eşya
yerleştirmeye ancak taşıyıcı
sistem tamamen doğru şekilde
açıldıysa izin verilir. Eğer aracın
arkasındaki taşıyıcı sistem tam
olarak açılamadıysa sistem
üzerinde eşya taşımayın ve
taşıyıcı sistemi tekrar geri sürün.
Bir servise başvurun.
Arka lambaların montajı
İlk önce arka kuyruk lambasını, ( 1),
ardından öndeki lambayı ( 2) saklama
yuvasından çıkarın.

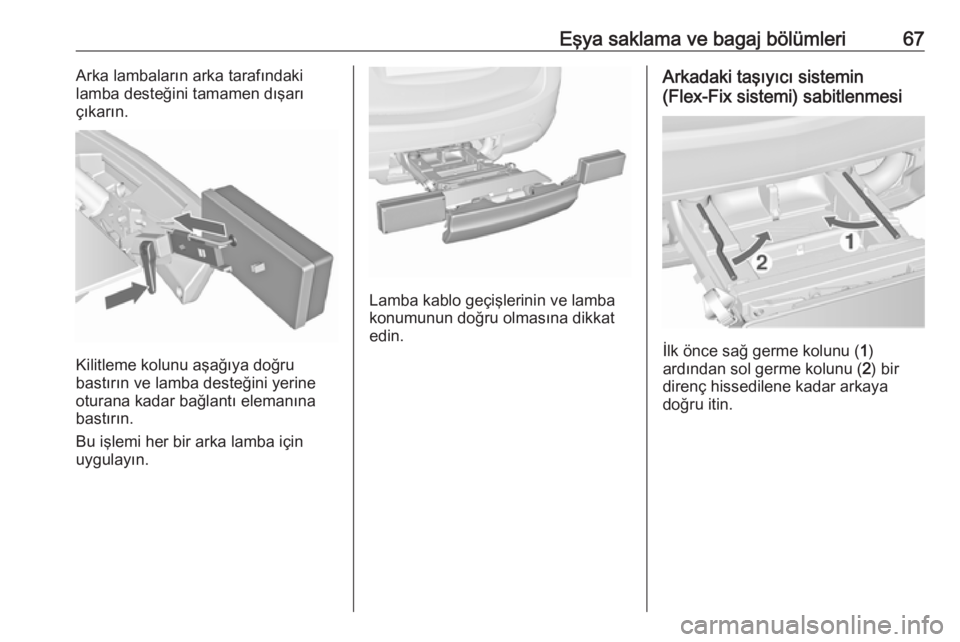

Eşya saklama ve bagaj bölümleri67Arka lambaların arka tarafındaki
lamba desteğini tamamen dışarı
çıkarın.
Kilitleme kolunu aşağıya doğru
bastırın ve lamba desteğini yerine oturana kadar bağlantı elemanına
bastırın.
Bu işlemi her bir arka lamba için
uygulayın.
Lamba kablo geçişlerinin ve lamba
konumunun doğru olmasına dikkat
edin.
Arkadaki taşıyıcı sistemin
(Flex-Fix sistemi) sabitlenmesi
İlk önce sağ germe kolunu ( 1)
ardından sol germe kolunu ( 2) bir
direnç hissedilene kadar arkaya
doğru itin.

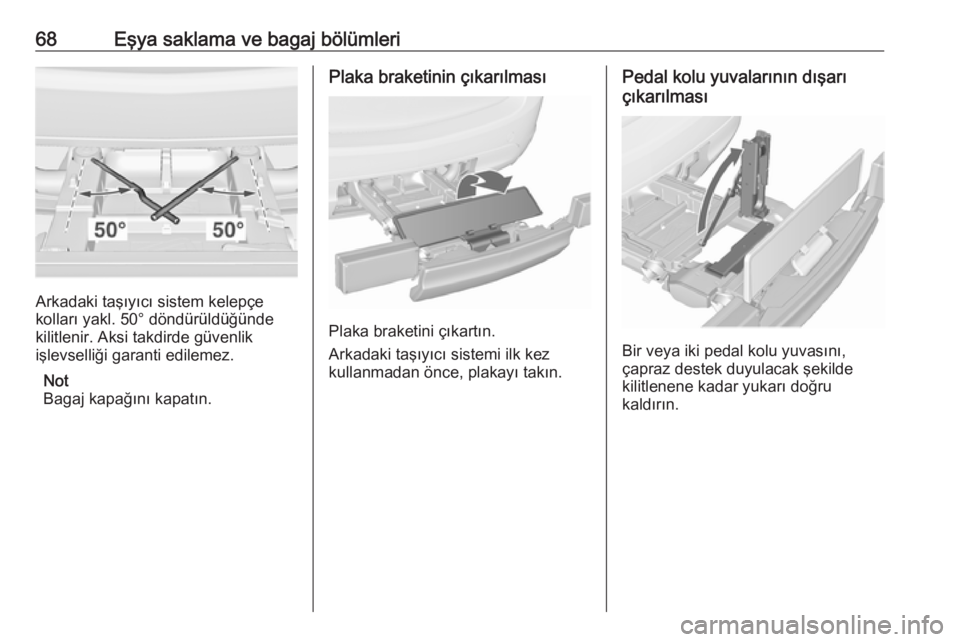

68Eşya saklama ve bagaj bölümleri
Arkadaki taşıyıcı sistem kelepçe
kolları yakl. 50° döndürüldüğünde kilitlenir. Aksi takdirde güvenlik
işlevselliği garanti edilemez.
Not
Bagaj kapağını kapatın.
Plaka braketinin çıkarılması
Plaka braketini çıkartın.
Arkadaki taşıyıcı sistemi ilk kez
kullanmadan önce, plakayı takın.
Pedal kolu yuvalarının dışarı
çıkarılması
Bir veya iki pedal kolu yuvasını,
çapraz destek duyulacak şekilde
kilitlenene kadar yukarı doğru
kaldırın.

Eşya saklama ve bagaj bölümleri69
Pedal kolu tespitlemelerini pedal kolu
yuvalarından çıkarın.
Arkadaki taşıyıcı sistemin
(Flex-Fix Sistemi) bir bisiklete
ayarlanması
Kilit açma koluna basın ve tekerlek
yuvalarını dışarı çekin.
Germe bandındaki kilit açma koluna
basın ve germe bandını dışarı çekin.
Bisikletin sabitleme işlemi için
hazırlanması

70Eşya saklama ve bagaj bölümleriNot
Pedal krankı için azami genişlik
38,3 mm ve azami derinlik
14,4 mmtir.
Sol pedal kolunu (zincir halkası hariç) dikey olarak aşağı doğru çevirin. Sol
pedal kolundaki pedal yatay konumda durmalıdır.
Öndeki bisiklet, ön tekerlek solda
olacak şekilde durmalıdır.
Arkadaki bisiklet, ön tekerlek sağda olacak şekilde durmalıdır.
Bisikletin arkadaki taşıyıcı sistem
(Flex-Fix sistemi) ile sabitlenmesiPedal kolu yuvasındaki döndürme
tutamağı vasıtasıyla, ayarlanabilir
pedal kolu tertibatını pedal kolunun
dirseğine kabaca uyarlayın.
Bisiklet üzerindeki pedal kollarının
düz olması durumunda, pedal kol
tertibatını tamamen (pozisyon 5)
dışarı çevirin.
Bisiklet üzerindeki pedal kollarının
eğik olması durumunda, pedal kol
tertibatını tamamen içeri çevirin
(pozisyon 1) dışarı çevirin.
Bisikleti yerleştirin. Bu sırada pedal
kolu resimde gösterildiği gibi, pedal
kolu yuvasındaki kanalın içine
geçmelidir.
Dikkat
Pedalın arka taşıyıcının yüzeyine
değmediğinden emin olun. Aksi
takdirde, krank seti taşıma
esnasında hasar görebilir.
