2016.5 OPEL MERIVA Sürücü El Kitabı (in Turkish)

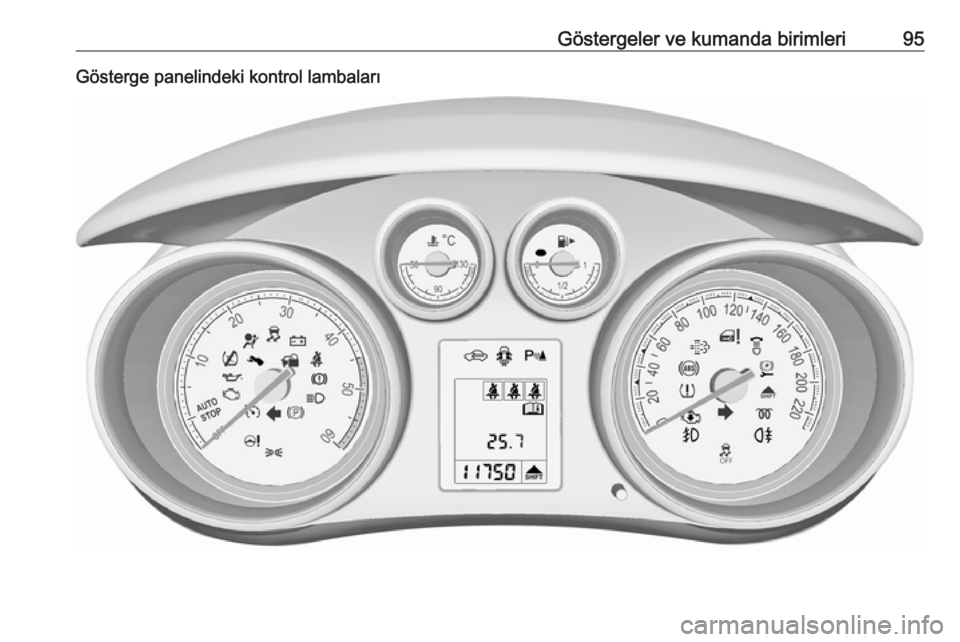

Göstergeler ve kumanda birimleri95Gösterge panelindeki kontrol lambaları

96Göstergeler ve kumanda birimleriOrta konsoldaki kontrol lambaları
Genel bakış
ODönüş sinyali 3 97XEmniyet kemeri takma uyarısı
3 97vHava yastığı sistemi ve kemer
gerdiricileri 3 97VHava yastığının devre dışı bıra‐
kılması 3 98pŞarj sistemi 3 98ZArıza gösterge lambası 3 98gEn kısa sürede bir servise
başvurun ikazı 3 98RFren ve debriyaj sistemi 3 98-Pedala basın 3 99mElektrikli park freni 3 99jElektrikli park freni arızası
3 99uAnti blokaj fren sistemi (ABS)
3 99[Vites yükseltme 3 99cHıza ve sürüşe duyarlı direk‐
siyon 3 100rUltrasonik park sensörleri
3 100nElektronik Stabilite Kontrolü
kapalı 3 100bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 100kÇekiş Kontrol Sistemi kapalı
3 100!Ön ısıtma 3 100%Dizel partikül filtresi 3 101wLastik basıncı kontrol sistemi
3 101IMotor yağ basıncı 3 101iDüşük yakıt seviyesi 3 102dElektronik şifreli devre kesici
(immobilizer) 3 102#Düşürülmüş motor gücü
3 1028Dış aydınlatma 3 102CUzun hüzmeli far 3 102fSürüşe duyarlı ön farlar (AFL)
3 102>Sis farı 3 103rArka sis lambası 3 103mHız Sabitleme Sistemi (Cruise
control) 3 103hKapı açık 3 103^Otomatik kilitleme 3 103

Göstergeler ve kumanda birimleri97Dönüş sinyalleriKontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanarsa Park lambaları yanar.
Yanıp sönerse Dönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.
Hızlı yanıp sönmesi: Bir sinyal
lambasında veya ilgili sigortada arıza,
karavan/römork sinyal lambasında
arıza.
Ampullerin değiştirilmesi 3 185,
Sigortalar 3 195.
Dönüş sinyal lambaları 3 127.
Emniyet kemeri takma uyarısı
Ön koltuklarda emniyet kemeri
takma uyarısı
Kontrol lambası X kırmızı renkte
yanar veya yanıp söner.Yanarsa
Kontak açıldıktan sonra emniyet
kemeri takılana kadar yanar.
Yanıp sönerse
Motor maksimum 100 saniye
çalıştırıldıktan sonra emniyet kemeri
takılana kadar.
Emniyet kemerinin takılması 3 47.
Arka koltuklarda emniyet kemeri
takma uyarısı
Sürücü Bilgi Sisteminde kontrol
lambası > veya X yanar veya yanıp
söner.
Yanarsa
Motor minimum 35 saniye
çalıştırıldıktan sonra emniyet kemeri
takılana kadar.
Sürüş esnasında bir emniyet kemeri
bağlandığında.
Yanıp sönerse
Araç hareket ettikten sonra emniyet kemeri söküldüğünde söner.
Emniyet kemerinin takılması 3 47.Hava yastığı sistemi ve
kemer gerdiriciler
Kontrol lambası v kırmızı renkte
yanar.
Kontak açıldığında kontrol lambası
yaklaşık 4 saniye yanar. Kontrol
lambası yanmıyor veya 4 saniye
sonunda sönmüyor veya sürüş
esnasında yanıyorsa, hava yastığı
sisteminde bir arıza var demektir. Bir
servise başvurun. Bu durumda, bir
kaza anında hava yastıkları ve kemer
gerdiriciler fonksiyonlarını yerine
getiremeyebilirler.
Kemer gerdiricilerin bir defa devreye
girmesinin ardından işlevselliğinin
sona ermesi v kontrol lambasının
sürekli yanması ile gösterilir.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Kemer gerdiriciler, hava yastığı sistemi 3 46, 3 50.

98Göstergeler ve kumanda birimleriHava yastığının devre dışıbırakılması
Kontrol lambası V sarı renkte yanar.
Kontak açıldıktan sonra, kontrol lambası yaklaşık 60 saniye kırmızı
renkte yanar. Ön yolcu hava yastığı
etkin konumdadır.
Kontrol lambası * sarı renkte yanar.
Ön yolcu hava yastığı devre dışı
bırakılmıştır 3 55.9 Tehlike
Ön yolcu hava yastığı etkin
konumdayken çocuk emniyet
sistemi ile ön yolcu koltuğunda
seyahat eden çocuk için çok ciddi
yaralanma riski mevcuttur.
Ön yolcu hava yastığı devre dışı
konumdayken ön koltukta yetişkin
bir şahıs seyahat ettiğinde çok
ciddi yaralanma riski mevcuttur.
Ateşleme sistemi
Kontrol lambası p kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa
Aracınızı durdurun, motoru stop edin. Araç aküsü şarj etmiyor. Motorun
soğutması kesilmiş olabilir. Fren gücü takviyesinin etkinliği sona ermiş
olabilir. Bir servise başvurun.
Arıza gösterge lambası Kontrol lambası Z sarı renkte yanar
veya yanıp söner.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa Emisyon kontrol sisteminde arıza.
Müsaade edilen emisyon sınırları
aşılmış olabilir. En kısa zamanda bir
servise başvurun.Motor çalışırken yanıp sönerse
Katalitik konvertörde bir hasara yol
açabilecek bir arıza. Kontrol
lambasının yanıp sönmesi duruncaya
kadar ayağınızı gaz pedalından
çekin. En kısa zamanda bir servise başvurun.
"En kısa sürede bir servisebaşvurun" ikazı
Kontrol lambası g sarı renkte
yanar.
Ayrıca bir uyarı mesajı veya uyarı
kodu görüntülenir.
Aracın servis/bakıma ihtiyacı vardır. Bir servise başvurun.
Araç mesajları 3 109.
Fren ve debriyaj sistemi Fren hidroliği ve debriyaj yağı
seviyeleri
Kontrol lambası R kırmızı renkte
yanar.
Fren hidroliği ve debriyaj yağı
seviyesi çok düşük 3 182.

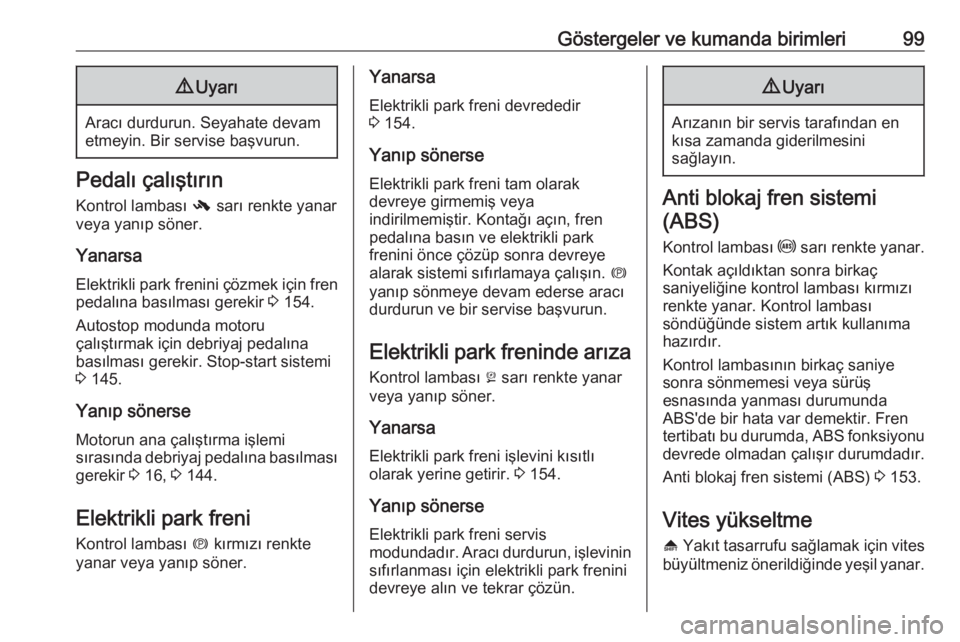

Göstergeler ve kumanda birimleri999Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Pedalı çalıştırın
Kontrol lambası - sarı renkte yanar
veya yanıp söner.
Yanarsa
Elektrikli park frenini çözmek için fren pedalına basılması gerekir 3 154.
Autostop modunda motoru
çalıştırmak için debriyaj pedalına
basılması gerekir. Stop-start sistemi
3 145.
Yanıp sönerse Motorun ana çalıştırma işlemi
sırasında debriyaj pedalına basılması
gerekir 3 16, 3 144.
Elektrikli park freni Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanarsa
Elektrikli park freni devrededir
3 154.
Yanıp sönerse
Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Kontağı açın, fren
pedalına basın ve elektrikli park
frenini önce çözüp sonra devreye alarak sistemi sıfırlamaya çalışın. m
yanıp sönmeye devam ederse aracı
durdurun ve bir servise başvurun.
Elektrikli park freninde arızaKontrol lambası j sarı renkte yanar
veya yanıp söner.
Yanarsa
Elektrikli park freni işlevini kısıtlı
olarak yerine getirir. 3 154.
Yanıp sönerse
Elektrikli park freni servis
modundadır. Aracı durdurun, işlevinin
sıfırlanması için elektrikli park frenini
devreye alın ve tekrar çözün.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS)
Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 153.
Vites yükseltme
[ Yakıt tasarrufu sağlamak için vites
büyültmeniz önerildiğinde yeşil yanar.

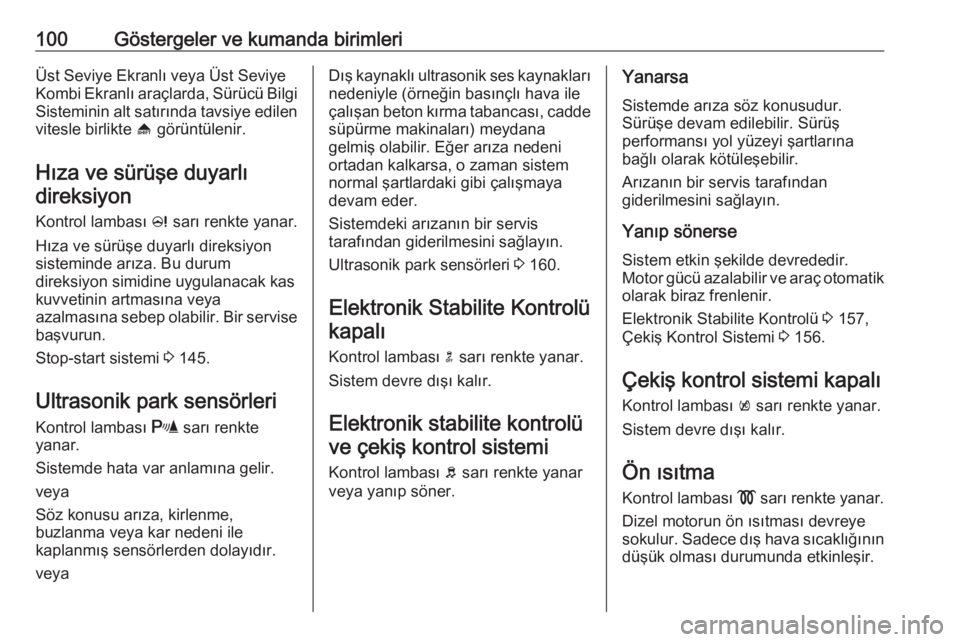

100Göstergeler ve kumanda birimleriÜst Seviye Ekranlı veya Üst SeviyeKombi Ekranlı araçlarda, Sürücü Bilgi
Sisteminin alt satırında tavsiye edilen
vitesle birlikte [ görüntülenir.
Hıza ve sürüşe duyarlı direksiyon
Kontrol lambası c sarı renkte yanar.
Hıza ve sürüşe duyarlı direksiyon
sisteminde arıza. Bu durum
direksiyon simidine uygulanacak kas
kuvvetinin artmasına veya
azalmasına sebep olabilir. Bir servise
başvurun.
Stop-start sistemi 3 145.
Ultrasonik park sensörleri
Kontrol lambası r sarı renkte
yanar.
Sistemde hata var anlamına gelir.
veya
Söz konusu arıza, kirlenme,
buzlanma veya kar nedeni ile
kaplanmış sensörlerden dolayıdır.
veyaDış kaynaklı ultrasonik ses kaynakları nedeniyle (örneğin basınçlı hava ile
çalışan beton kırma tabancası, cadde
süpürme makinaları) meydana
gelmiş olabilir. Eğer arıza nedeni
ortadan kalkarsa, o zaman sistem
normal şartlardaki gibi çalışmaya devam eder.
Sistemdeki arızanın bir servis
tarafından giderilmesini sağlayın.
Ultrasonik park sensörleri 3 160.
Elektronik Stabilite Kontrolü kapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.
Elektronik stabilite kontrolü ve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.Yanarsa
Sistemde arıza söz konusudur.
Sürüşe devam edilebilir. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
Yanıp sönerse Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik
olarak biraz frenlenir.
Elektronik Stabilite Kontrolü 3 157,
Çekiş Kontrol Sistemi 3 156.
Çekiş kontrol sistemi kapalı
Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.
Ön ısıtma
Kontrol lambası ! sarı renkte yanar.
Dizel motorun ön ısıtması devreye sokulur. Sadece dış hava sıcaklığının
düşük olması durumunda etkinleşir.

Göstergeler ve kumanda birimleri101Dizel partikül filtresi
Kontrol lambası % sarı renkte yanar
veya yanıp söner.
Dizel partikül filtresinin temizlenmesi
gerekir.
Aracı % sönene kadar sürmeye
devam edin. Mümkünse motor
devrinin 2000 devir/dakikanın (rpm)
altına düşmesine müsaade etmeyin.
Yanarsa
Dizel partikül filtresi tıkanmıştır.
Temizleme işlemini en kısa zamanda
başlatın.
Yanıp sönerse Filtre maksimum dolum seviyesineulaşmıştır. Motorda hasar oluşmasını engellemek için temizleme işlemini
derhal başlatın.
Dizel partikül filtresi 3 148.
Stop-start sistemi 3 145.Lastik basıncı kontrol
sistemi
Kontrol lambası w sarı renkte yanar
veya yanıp söner.
Yanarsa
Lastik basınç kaybı. Aracı derhal
durdurun ve lastik basıncını kontrol
edin.
Yanıp sönerse
Sistemde hata vardır veya basınç
sensörüne sahip olmayan bir lastik
monte edilmiştir (örneğin yedek
lastik). 60 - 90 saniye sonra kontrol
lambası sürekli yanmaya devam
eder. Bir servise başvurun.
Lastik basıncı kontrol sistemi 3 204.
Motor yağ basıncı
Kontrol lambası I kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.Motor çalışırken yanarsaDikkat
Motorun yağlanması kesilmiş
olabilir. Bu durum motorun hasar
görmesine veya tahrik
tekerleklerinin bloke olmasına
neden olabilir.
1. Debriyaj pedalına basın.
2. Vitesi boşa alın, seçme kolunu N
konumuna getirin.
3. Diğer araçlara engel olmayacak şekilde, mümkün olduğunca
çabuk şekilde akıcı trafikten
uzaklaşın.
4. Kontağı kapatın.
9 Uyarı
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha
fazla kuvvet uygulamak gerekir.

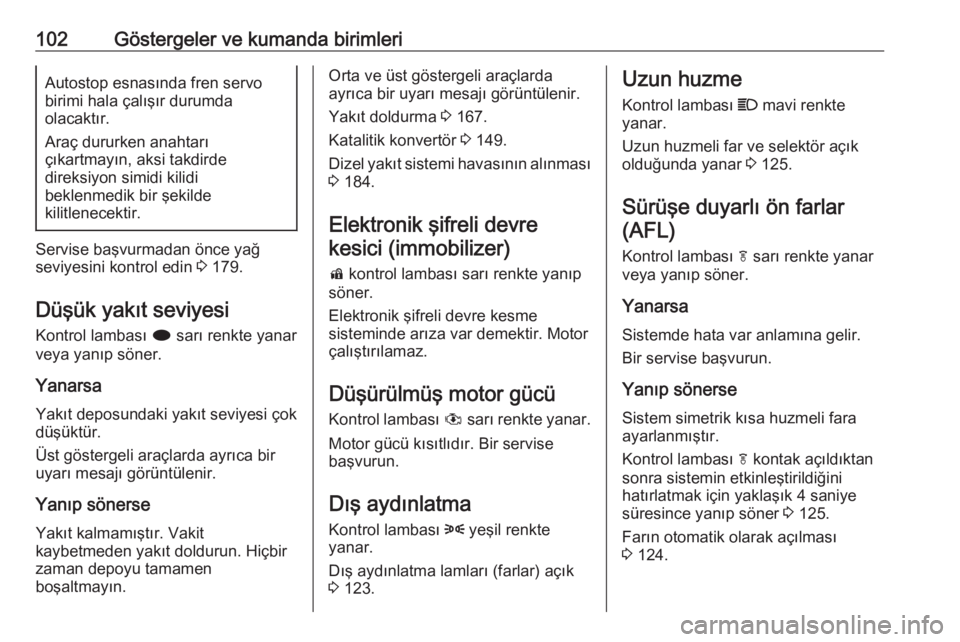

102Göstergeler ve kumanda birimleriAutostop esnasında fren servo
birimi hala çalışır durumda
olacaktır.
Araç dururken anahtarı
çıkartmayın, aksi takdirde
direksiyon simidi kilidi
beklenmedik bir şekilde
kilitlenecektir.
Servise başvurmadan önce yağ
seviyesini kontrol edin 3 179.
Düşük yakıt seviyesi Kontrol lambası i sarı renkte yanar
veya yanıp söner.
Yanarsa
Yakıt deposundaki yakıt seviyesi çok düşüktür.
Üst göstergeli araçlarda ayrıca bir
uyarı mesajı görüntülenir.
Yanıp sönerse Yakıt kalmamıştır. Vakit
kaybetmeden yakıt doldurun. Hiçbir
zaman depoyu tamamen
boşaltmayın.
Orta ve üst göstergeli araçlarda
ayrıca bir uyarı mesajı görüntülenir.
Yakıt doldurma 3 167.
Katalitik konvertör 3 149.
Dizel yakıt sistemi havasının alınması 3 184.
Elektronik şifreli devre kesici (immobilizer)
d kontrol lambası sarı renkte yanıp
söner.
Elektronik şifreli devre kesme
sisteminde arıza var demektir. Motor
çalıştırılamaz.
Düşürülmüş motor gücü
Kontrol lambası # sarı renkte yanar.
Motor gücü kısıtlıdır. Bir servise başvurun.
Dış aydınlatma
Kontrol lambası 8 yeşil renkte
yanar.
Dış aydınlatma lamları (farlar) açık 3 123.Uzun huzme
Kontrol lambası C mavi renkte
yanar.
Uzun huzmeli far ve selektör açık
olduğunda yanar 3 125.
Sürüşe duyarlı ön farlar (AFL)
Kontrol lambası f sarı renkte yanar
veya yanıp söner.
Yanarsa Sistemde hata var anlamına gelir.
Bir servise başvurun.
Yanıp sönerse Sistem simetrik kısa huzmeli faraayarlanmıştır.
Kontrol lambası f kontak açıldıktan
sonra sistemin etkinleştirildiğini
hatırlatmak için yaklaşık 4 saniye süresince yanıp söner 3 125.
Farın otomatik olarak açılması
3 124.
