Araç bakımı191

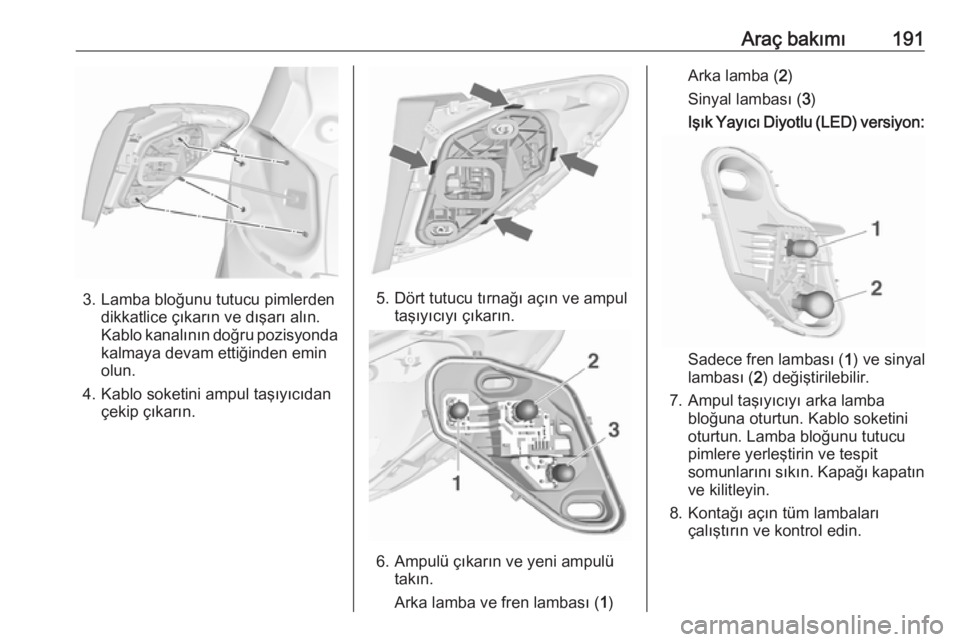

3. Lamba bloğunu tutucu pimlerdendikkatlice çıkarın ve dışarı alın.
Kablo kanalının doğru pozisyonda kalmaya devam ettiğinden emin
olun.
4. Kablo soketini ampul taşıyıcıdan çekip çıkarın.5. Dört tutucu tırnağı açın ve ampultaşıyıcıyı çıkarın.
6. Ampulü çıkarın ve yeni ampulütakın.
Arka lamba ve fren lambası ( 1)
Arka lamba ( 2)
Sinyal lambası ( 3)
Işık Yayıcı Diyotlu (LED) versiyon:
Sadece fren lambası ( 1) ve sinyal
lambası ( 2) değiştirilebilir.
7. Ampul taşıyıcıyı arka lamba bloğuna oturtun. Kablo soketini
oturtun. Lamba bloğunu tutucu
pimlere yerleştirin ve tespit
somunlarını sıkın. Kapağı kapatın ve kilitleyin.
8. Kontağı açın tüm lambaları çalıştırın ve kontrol edin.

192Araç bakımıBagaj kapağı çerçevesindeki arkalambalar

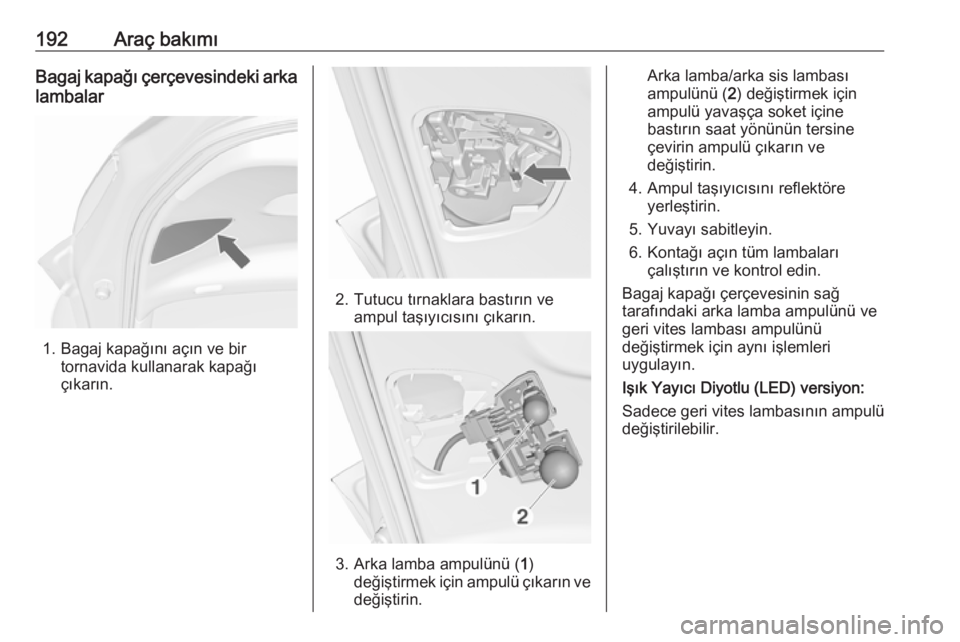

1. Bagaj kapağını açın ve bir tornavida kullanarak kapağıçıkarın.
2. Tutucu tırnaklara bastırın ve ampul taşıyıcısını çıkarın.
3. Arka lamba ampulünü ( 1)
değiştirmek için ampulü çıkarın ve
değiştirin.
Arka lamba/arka sis lambası
ampulünü ( 2) değiştirmek için
ampulü yavaşça soket içine bastırın saat yönünün tersine
çevirin ampulü çıkarın ve
değiştirin.
4. Ampul taşıyıcısını reflektöre yerleştirin.
5. Yuvayı sabitleyin.
6. Kontağı açın tüm lambaları çalıştırın ve kontrol edin.
Bagaj kapağı çerçevesinin sağ
tarafındaki arka lamba ampulünü ve
geri vites lambası ampulünü
değiştirmek için aynı işlemleri
uygulayın.
Işık Yayıcı Diyotlu (LED) versiyon:
Sadece geri vites lambasının ampulü
değiştirilebilir.

Araç bakımı193
1. Bagaj kapağını açın ve birtornavida kullanarak kapağıçıkarın.

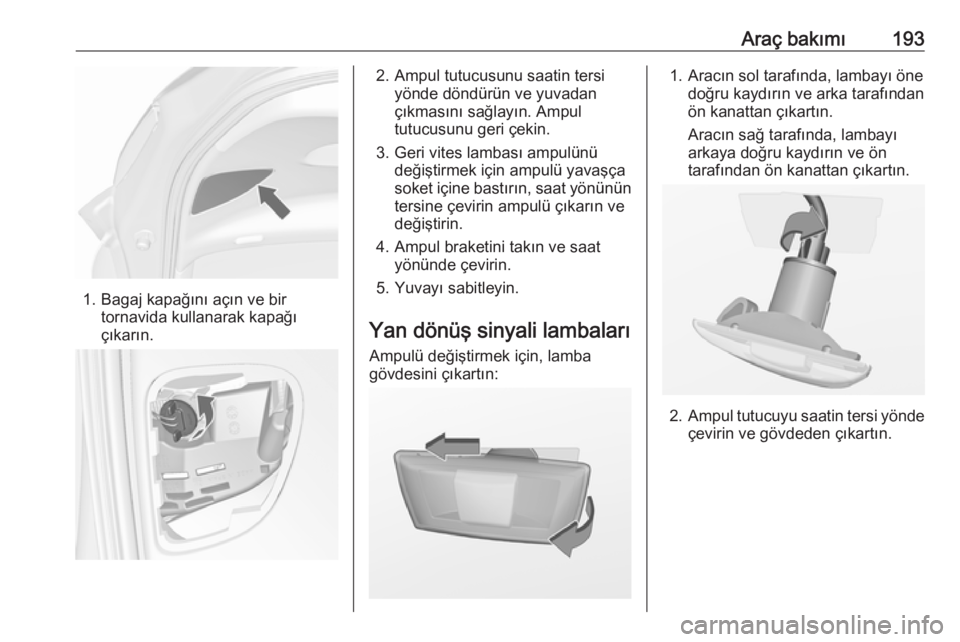

2. Ampul tutucusunu saatin tersi yönde döndürün ve yuvadan
çıkmasını sağlayın. Ampul tutucusunu geri çekin.
3. Geri vites lambası ampulünü değiştirmek için ampulü yavaşça
soket içine bastırın, saat yönünün tersine çevirin ampulü çıkarın ve
değiştirin.
4. Ampul braketini takın ve saat yönünde çevirin.
5. Yuvayı sabitleyin.
Yan dönüş sinyali lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:1. Aracın sol tarafında, lambayı öne doğru kaydırın ve arka tarafındanön kanattan çıkartın.
Aracın sağ tarafında, lambayı
arkaya doğru kaydırın ve ön
tarafından ön kanattan çıkartın.
2. Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.

194Araç bakımı

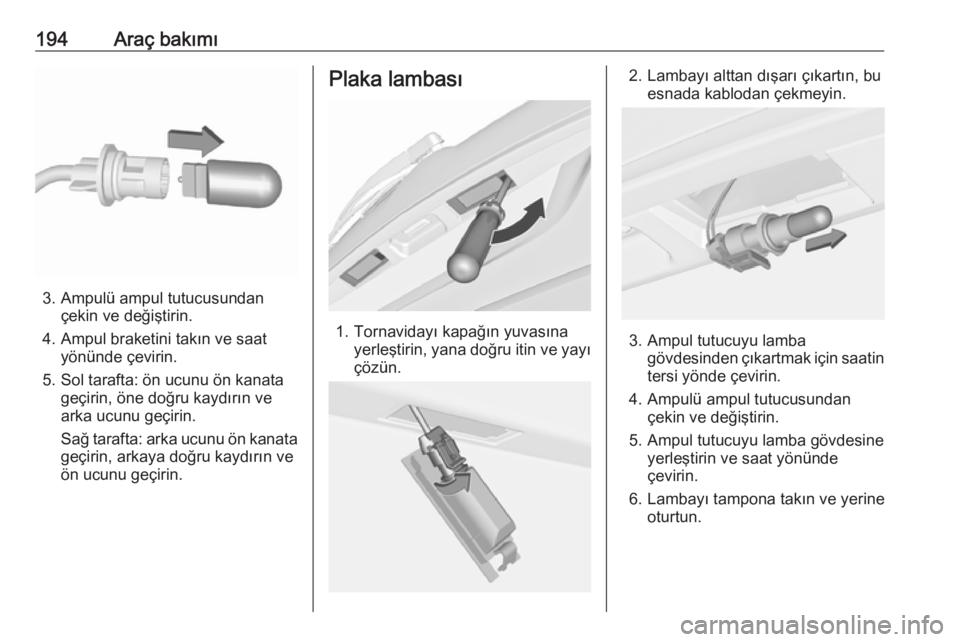

3. Ampulü ampul tutucusundançekin ve değiştirin.
4. Ampul braketini takın ve saat yönünde çevirin.
5. Sol tarafta: ön ucunu ön kanata geçirin, öne doğru kaydırın ve
arka ucunu geçirin.
Sağ tarafta: arka ucunu ön kanata geçirin, arkaya doğru kaydırın ve
ön ucunu geçirin.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3. Ampul tutucuyu lambagövdesinden çıkartmak için saatintersi yönde çevirin.
4. Ampulü ampul tutucusundan çekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.

Araç bakımı195İç lambalar
İç aydınlatma lambası, Okuma
lambaları
Ampul değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatması Ampul değişimini sadece bir servise
yaptırın.
Gösterge paneli aydınlatması
Ampul değişimini sadece bir servise
yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu bulunmaktadır:
● motor bölümünde ön sol kısımda
● soldan direksiyonlu araçlarda, eşya saklama gözünün altındaki
kaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında
● bagaj bölümünde sol taraftaki kapağın arkasında
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.

196Araç bakımı

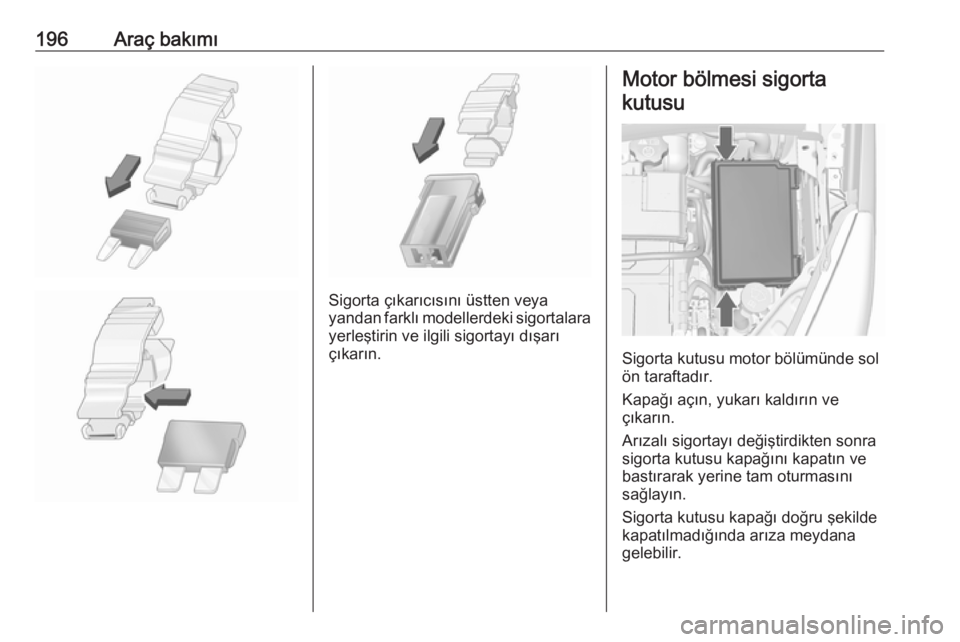

Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı açın, yukarı kaldırın ve
çıkarın.
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

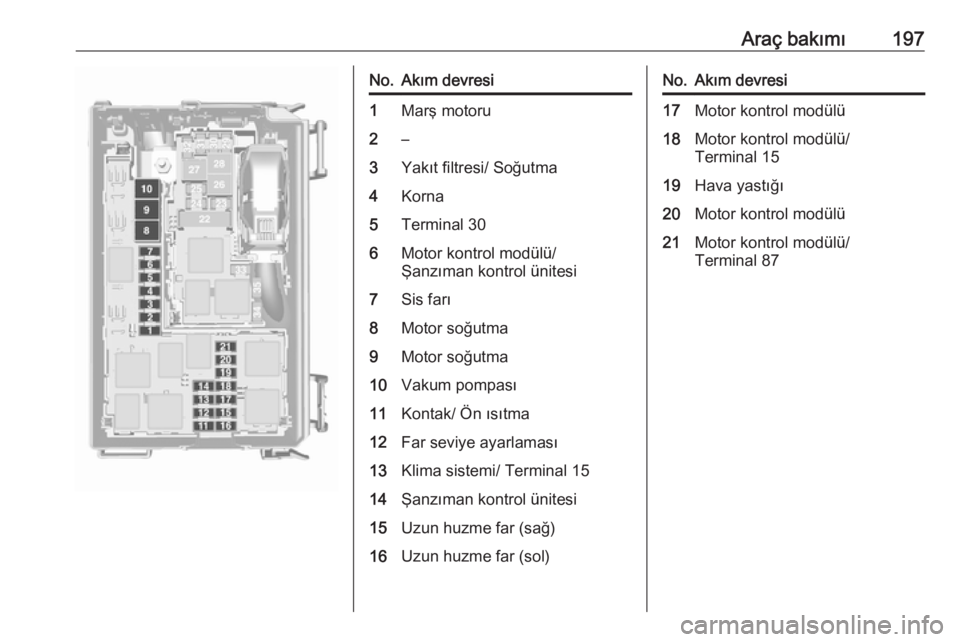

Araç bakımı197No.Akım devresi1Marş motoru2–3Yakıt filtresi/ Soğutma4Korna5Terminal 306Motor kontrol modülü/
Şanzıman kontrol ünitesi7Sis farı8Motor soğutma9Motor soğutma10Vakum pompası11Kontak/ Ön ısıtma12Far seviye ayarlaması13Klima sistemi/ Terminal 1514Şanzıman kontrol ünitesi15Uzun huzme far (sağ)16Uzun huzme far (sol)No.Akım devresi17Motor kontrol modülü18Motor kontrol modülü/
Terminal 1519Hava yastığı20Motor kontrol modülü21Motor kontrol modülü/
Terminal 87

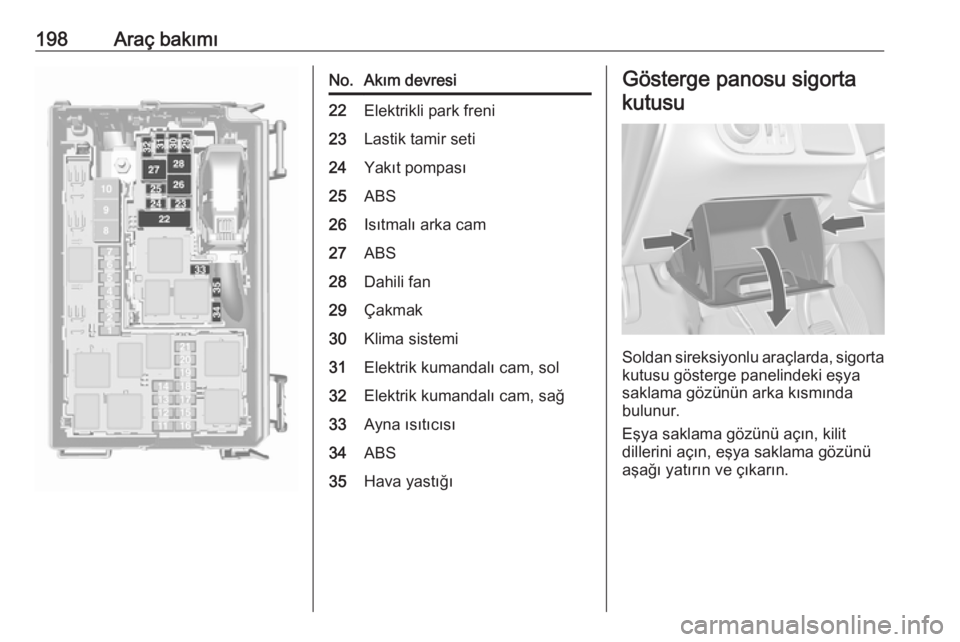

198Araç bakımıNo.Akım devresi22Elektrikli park freni23Lastik tamir seti24Yakıt pompası25ABS26Isıtmalı arka cam27ABS28Dahili fan29Çakmak30Klima sistemi31Elektrik kumandalı cam, sol32Elektrik kumandalı cam, sağ33Ayna ısıtıcısı34ABS35Hava yastığıGösterge panosu sigortakutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın, kilit
dillerini açın, eşya saklama gözünü
aşağı yatırın ve çıkarın.
