Soins du véhicule223● Ne pas démarrer un véhiculesoulevé par un cric.
● Avant de visser les vis de roue, les nettoyer et graisser légère‐
ment le cône de chaque vis en
utilisant de la graisse ordinaire.9 Attention
Ne pas graisser le filet du boulon
de roue.
1. Sortir l'enjoliveur.
Pour les enjoliveurs où les vis de
roue sont visibles : L'enjoliveur
peut rester sur la roue. Ne pas en‐ lever les anneaux de retenue desvis de roue.
Roues en alliage léger : Dégager
et retirer les capuchons des vis de
roues à l'aide d'un tournevis. Afin
de protéger la jante, placer un
chiffon entre le tournevis et la
roue.
2. Variante 1 :
Placer la clé de roue en s'assurant
qu'elle est bien positionnée et
desserrer chaque vis de roue d'un demi-tour.
Variante 2 :
Sortir la clé de roue et la poser en
s'assurant qu'elle est bien posi‐
tionnée, puis desserrer chaque
vis de roue d'un demi-tour.
Il se peut que les roues soient pro‐
tégées par des boulons de blo‐
cage. Pour desserrer ces boulons spécifiques, commencer par pla‐
cer l'adaptateur sur la tête du bou‐
lon avant de poser la clé de roue.
L'adaptateur se trouve dans la
boîte à gants.

224Soins du véhicule
3. Vérifier que le cric est positionnécorrectement sur un point de le‐
vage du véhicule.
4. Variante 1 :
Régler le cric à la hauteur néces‐
saire. Le positionner juste au-des‐ sous du point de levage de ma‐
nière telle qu'il ne puisse pas glis‐
ser.
Attacher la manivelle de cric, ali‐
gner correctement le cric et tour‐
ner la manivelle jusqu'à ce que la
roue ait quitté le sol.
Variante 2 :
Régler le cric à la hauteur néces‐
saire. Le positionner juste au-des‐ sous du point de levage de ma‐
nière telle qu'il ne puisse pas glis‐
ser.

Soins du véhicule225Attacher la clé de roue, aligner
correctement le cric et tourner la
clé de roue jusqu'à ce que la roue ait quitté le sol.
5. Dévisser les vis de roue.
6. Changer la roue.
7. Visser les vis de roue.
8. Abaisser le véhicule.
9. Poser la clé de roue en s'assurant
qu'elle est bien placée et serrer
chaque vis en quinconce. Le cou‐
ple de serrage est de 110 Nm.
10. Aligner le trou de valve de l'enjo‐ liveur avec la valve de pneu avantde l'installer.
Placer les capuchons de vis de
roue.
11. Ranger la roue remplacée 3 225,
l'outillage du véhicule 3 208 et
l'adaptateur des boulons de blo‐ cage des roues 3 63.
12. Vérifier la pression de gonflage du
pneu et le couple de serrage des
vis de roue dès que possible.
Faire remplacer ou réparer le pneu
défectueux.Point de levage sur un pont
élévateur
Positionner le bras arrière du pont
élévateur au niveau du soubasse‐
ment.
Positionner le bras avant du pont élé‐
vateur au niveau du soubassement.
Roue de secours Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu d'une roue de secours.
En cas de pose d'une roue de secours différente des autres roues, cette
roue de secours peut être classée
comme roue de dépannage tempo‐
raire et les limites de vitesse corres‐
pondantes s'appliquent, même si au‐
cune étiquette ne le précise. Se ren‐ seigner auprès d'un atelier pour véri‐
fier les limites applicables.

226Soins du véhiculeLa roue de secours a une jante en
acier.Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu dé‐ fectueux dès que possible.
La roue de secours se trouve dans lecoffre, sous le recouvrement de plan‐
cher. Elle est fixée par un écrou pa‐
pillon.
La niche de la roue de secours ne
convient pas à toutes les tailles de
pneu autorisées. Si une roue plus
large que la roue de secours doit être
rangée dans le coffre, elle doit être
attachée par une sangle ou, selon la
version, avec une barre d'extension.
Rangement d'une roue
remplacée dans le coffre à l'aide
d'une sangle
Utiliser la sangle présente dans l'ou‐tillage du véhicule. Outillage de bord
3 208.
● Positionner la roue sur le plan‐ cher du coffre près d'une des pa‐rois latérales du coffre.● Placer l'extrémité libre de la san‐ gle à travers l'anneau d'arrimageavant du côté correspondant.
● Placer le crochet de la sangle à travers la boucle et la tirer jusqu'à
ce que la sangle soit fixée ferme‐
ment à l'anneau d'arrimage.
● Faire passer la sangle entre les rayons de la roue, comme illus‐
tré.
● Introduire le crochet dans l'an‐ neau d'arrimage à l'arrière.
● Serrer la sangle et la bloquer à l'aide de l'attache.

Soins du véhicule227Rangement d'une roueremplacée dans le coffre à l'aide
d'une barre d'extension
Utiliser la barre d'extension présente
dans l'outillage du véhicule. Outillage de bord 3 208.
● Tourner l'écrou papillon dans le sens antihoraire et enlever la
roue de secours temporaire.
● Prendre la barre d'extension de l'outillage du véhicule et la visser
sur l'axe.
● Ranger la roue endommagée et la fixer en tournant l'écrou papil‐
lon dans le sens horaire.
Le couvercle de plancher peut être
placé sur la roue débordante.
Enlever la barre d'extension avant de
placer la roue de secours dans la ni‐
che après le remplacement ou la ré‐
paration de la roue défectueuse.9 Attention
Si un cric, une roue ou un autre
équipement est rangé dans le cof‐ fre, mais sans être correctement
attaché, il peut provoquer de gra‐
ves blessures. En cas d'arrêt brus‐ que ou de collision, les éléments
non attachés pourraient heurter
quelqu'un.
Toujours ranger le cric et les outils
dans leur compartiment de range‐ ment respectif et les attacher.
Toujours placer la roue endomma‐
gée dans le coffre, attachée par
une sangle ou dans la niche de
roue de secours, fixée par l'écrou
papillon.
Roue de dépannage temporaireAvertissement
L'utilisation de la roue de dépan‐
nage temporaire peut affecter la tenue de route. Faire remplacer ou réparer le pneu défectueux dès
que possible.
Ne monter qu'une seule roue de dé‐
pannage temporaire. La vitesse maxi‐
male autorisée sur l'étiquette de la
roue de dépannage temporaire est
uniquement valable pour la taille de pneu posée en usine.
Si votre véhicule a une crevaison à
l'arrière lors du remorquage d'un au‐
tre véhicule, monter la roue de dé‐
pannage temporaire à l'avant et la
roue pleine à l'arrière.
Chaînes à neige 3 216.
Roue de secours avec pneu à sens de roulement imposé
Dans la mesure du possible, monter
les pneus à sens de roulement im‐
posé de sorte qu'ils roulent dans le

228Soins du véhiculesens de la marche. Le sens de rota‐
tion est reconnaissable à un symbole (par exemple une flèche) placé sur le
flanc du pneu.
En cas de roues montées dans le
sens contraire de la marche, respec‐ ter ce qui suit :
● La tenue de route peut être alté‐ rée. Faire remplacer ou réparer le
pneu défectueux dès que pos‐
sible et le poser à la place de la
roue de secours.
● Par temps de pluie et neige, con‐
duire extrêmement prudemment.Démarrage par câbles
auxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.9 Attention
Le démarrage avec des câbles au‐
xiliaires de démarrage doit être ef‐ fectué avec la plus grande pru‐
dence. Tout non-respect des ins‐
tructions suivantes peut entraîner
des accidents ou des dégâts par
explosion des batteries de
véhicule, ainsi que des dommages
aux circuits électriques des deux
véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide contient de
l'acide sulfurique qui peut provo‐
quer des blessures et des dégâts
en cas de contact direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie du
véhicule.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée avant de raccorder les câ‐
bles de démarrage.
● Pour travailler à proximité de la batterie du véhicule, porter des
lunettes et des vêtements de pro‐ tection.
● Utiliser une batterie de démar‐ rage de même tension (12 volts) .
Sa capacité (Ah) ne peut pas être
trop inférieure à celle de la batte‐ rie déchargée.

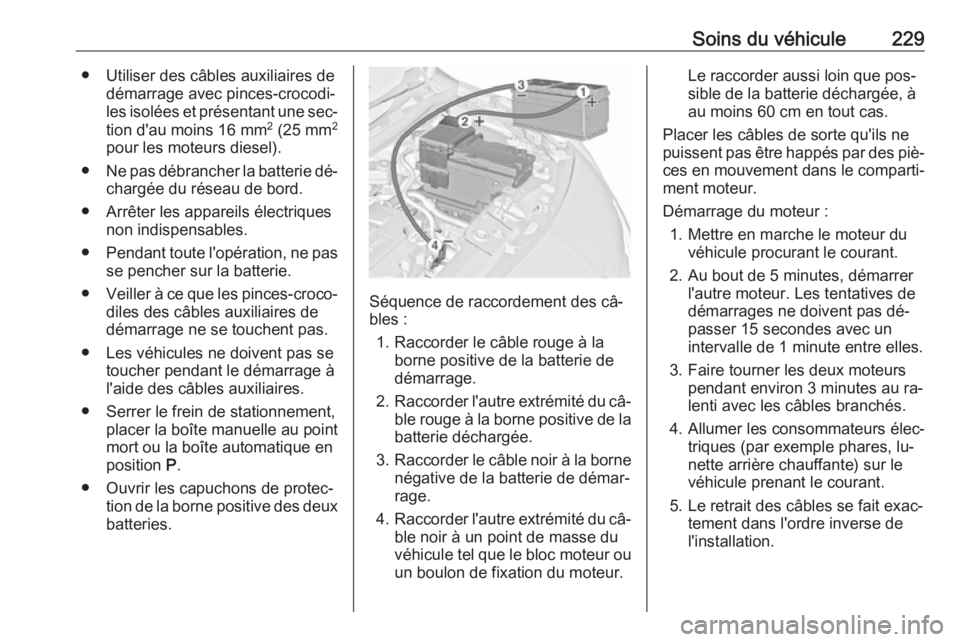

Soins du véhicule229● Utiliser des câbles auxiliaires dedémarrage avec pinces-crocodi‐
les isolées et présentant une sec‐
tion d'au moins 16 mm 2
(25 mm 2
pour les moteurs diesel).
● Ne pas débrancher la batterie dé‐
chargée du réseau de bord.
● Arrêter les appareils électriques non indispensables.
● Pendant toute l'opération, ne pas
se pencher sur la batterie.
● Veiller à ce que les pinces-croco‐
diles des câbles auxiliaires de
démarrage ne se touchent pas.
● Les véhicules ne doivent pas se toucher pendant le démarrage àl'aide des câbles auxiliaires.
● Serrer le frein de stationnement, placer la boîte manuelle au point
mort ou la boîte automatique en
position P.
● Ouvrir les capuchons de protec‐ tion de la borne positive des deuxbatteries.
Séquence de raccordement des câ‐
bles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage.
2. Raccorder l'autre extrémité du câ‐
ble rouge à la borne positive de la
batterie déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage.
4. Raccorder l'autre extrémité du câ‐
ble noir à un point de masse du
véhicule tel que le bloc moteur ou un boulon de fixation du moteur.
Le raccorder aussi loin que pos‐
sible de la batterie déchargée, à
au moins 60 cm en tout cas.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des piè‐ ces en mouvement dans le comparti‐ ment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de 5 minutes, démarrer l'autre moteur. Les tentatives de
démarrages ne doivent pas dé‐
passer 15 secondes avec un
intervalle de 1 minute entre elles.
3. Faire tourner les deux moteurs pendant environ 3 minutes au ra‐
lenti avec les câbles branchés.
4. Allumer les consommateurs élec‐ triques (par exemple phares, lu‐
nette arrière chauffante) sur le
véhicule prenant le courant.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.

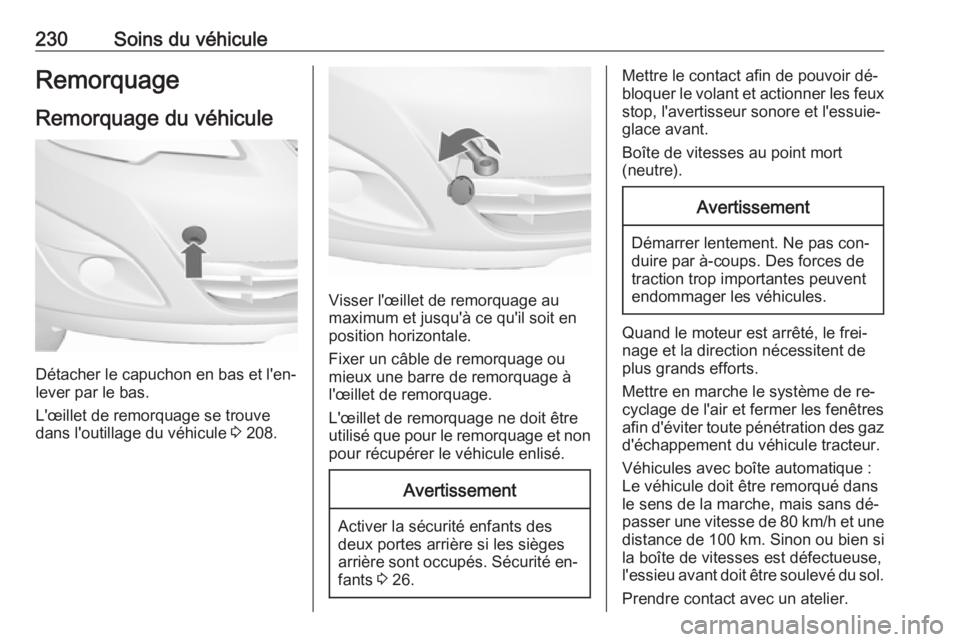

230Soins du véhiculeRemorquageRemorquage du véhicule
Détacher le capuchon en bas et l'en‐
lever par le bas.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 208.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer le véhicule enlisé.
Avertissement
Activer la sécurité enfants des deux portes arrière si les sièges
arrière sont occupés. Sécurité en‐ fants 3 26.
Mettre le contact afin de pouvoir dé‐
bloquer le volant et actionner les feux
stop, l'avertisseur sonore et l'essuie-
glace avant.
Boîte de vitesses au point mort
(neutre).Avertissement
Démarrer lentement. Ne pas con‐
duire par à-coups. Des forces de
traction trop importantes peuvent
endommager les véhicules.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Mettre en marche le système de re‐
cyclage de l'air et fermer les fenêtres
afin d'éviter toute pénétration des gaz d'échappement du véhicule tracteur.
Véhicules avec boîte automatique :
Le véhicule doit être remorqué dans
le sens de la marche, mais sans dé‐
passer une vitesse de 80 km/h et une
distance de 100 km. Sinon ou bien si
la boîte de vitesses est défectueuse,
l'essieu avant doit être soulevé du sol.
Prendre contact avec un atelier.
