2016.5 OPEL MERIVA Instrukcja obsługi (in Polish)

Pielęgnacja samochodu191Pielęgnacja
samochoduWskazówki ogólne .....................192
Akcesoria i modyfikacje samochodu ............................. 192
Garażowanie samochodu ........192
Złomowanie i recykling samochodu ............................. 193
Czynności kontrolne ..................193
Wykonywanie prac ..................193
Pokrywa silnika ........................194
Olej silnikowy ........................... 194
Płyn chłodzący ........................ 196
Płyn do wspomagania układu kierowniczego ......................... 196
Płyn do spryskiwaczy ..............197
Hamulce .................................. 197
Płyn hamulcowy ......................197
Akumulator pojazdu .................198
Odpowietrzanie układu paliwowego silnika
wysokoprężnego ....................200
Wymiana piór wycieraczek ......200
Wymiana żarówek .....................201
Reflektory halogenowe ............201System adaptacyjnego
oświetlenia drogi ....................203
Światła przeciwmgielne ...........205
Kierunkowskazy przednie ........206
Światła tylne ............................ 206
Kierunkowskazy boczne ..........209
Oświetlenie tablicy rejestracyjnej .......................... 210
Oświetlenie wnętrza ................211
Podświetlenie wskaźników ......211
Instalacja elektryczna ................211
Bezpieczniki ............................ 211
Skrzynka bezpieczników w komorze silnika ....................... 212
Skrzynka bezpieczników w desce rozdzielczej ..................214
Skrzynka bezpieczników w przestrzeni bagażowej ...........215
Narzędzia samochodowe ..........217
Narzędzia ................................ 217
Koła i opony ............................... 218
Opony zimowe ......................... 218
Oznaczenia opon ....................218
Ciśnienie w oponach ...............219
Układ monitorowania ciśnienia w oponach .............................. 220
Głębokość bieżnika .................224
Zmiana rozmiaru opony i koła . 225
Osłony ozdobne kół .................225Łańcuchy na koła ....................225
Zestaw do naprawy opon ........226
Zmiana koła ............................. 231
Koło zapasowe ........................ 234
Uruchamianie silnika przy uży‐
ciu przewodów rozruchowych ....237
Holowanie .................................. 239
Holowanie samochodu ............239
Holowanie innego pojazdu ......240
Pielęgnacja wizualna .................241
Pielęgnacja nadwozia ..............241
Pielęgnacja wnętrza ................244

192Pielęgnacja samochoduWskazówki ogólne
Akcesoria i modyfikacje samochodu
Zaleca się używanie oryginalnych części zamiennych i akcesoriów, oraz części zatwierdzonych przez
producenta do użytku w danym
modelu samochodu. Producent
samochodu nie ma możliwości
przetestowania i zagwarantowania
jakości produktów innych firm – nawet
jeśli są one zgodne z odpowiednimi
przepisami i otrzymały homologację.
Nie dokonywać żadnych modyfikacji
układu elektrycznego, np. wymiany
elektronicznych modułów sterujących (tzw. tuning elektroniczny bądź
„chiptuning”).Przestroga
Podczas transportu samochodu
koleją lub na platformie pojazdu
pomocy drogowej może dojść do
uszkodzenia fartuchów błotników.
Garażowanie samochodu
Wyłączanie z eksploatacji na
dłuższy okres czasu
Przed kilkumiesięczną przerwą w
eksploatacji samochodu należy:
● Umyć i nawoskować samochód.
● Sprawdzić stan zabezpieczenia antykorozyjnego komory silnika
oraz podwozia.
● Oczyścić i zakonserwować uszczelki gumowe.
● Napełnić całkowicie zbiornik paliwa.
● Wymienić olej silnikowy.
● Opróżnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić zabezpieczenie płynu chłodzącego przed
zamarzaniem i korozją.
● Zwiększyć ciśnienie powietrza w oponach do wartości
odpowiadającej maksymalnemu
obciążeniu.● Zaparkować samochód w suchym, dobrze wentylowanym
miejscu. Wybrać pierwszy lub
wsteczny bieg albo ustawić
dźwignię zmiany biegów w
położeniu P. Zabezpieczyć
samochód przed możliwością
przetoczenia się.
● Nie zaciągać hamulca postojowego.
● Otworzyć pokrywę silnika, zamknąć wszystkie drzwi i
zablokować zamki.
● Odłączyć zacisk ujemny akumulatora od instalacji
elektrycznej samochodu.
Wszystkie układy przestaną
funkcjonować, np. autoalarm.
Przygotowywanie do eksploatacji
po długim przestoju
W ramach przygotowywania
samochodu do eksploatacji po długim przestoju należy:
● Podłączyć zacisk ujemny akumulatora do instalacji
elektrycznej samochodu.

Pielęgnacja samochodu193Uaktywnić podzespoły
elektroniczne szyb otwieranych
elektrycznie.
● Sprawdzić ciśnienie powietrza w oponach.
● Napełnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić poziom oleju silnikowego.
● Sprawdzić poziom płynu chłodzącego.
● W razie potrzeby przymocować tablicę rejestracyjną.
Złomowanie i recykling samochodu
Informacje na temat złomowania oraz
recyklingu samochodu można
znaleźć w Internecie na stronie
www.opel.com.pl. Złomowanie i
recykling samochodu należy
powierzać wyłącznie autoryzowanym zakładom recyklingu.Samochody zasilane gazem muszą
być złomowane w zakładach
recyklingu upoważnionych do
demontażu tego typu pojazdów.Czynności kontrolne
Wykonywanie prac9 Ostrzeżenie
Przed przystąpieniem do
wykonywania opisanych poniżej
czynności należy bezwzględnie
wyłączyć zapłon.
Wentylator chłodnicy może się
włączyć, nawet gdy wyłączony jest zapłon.

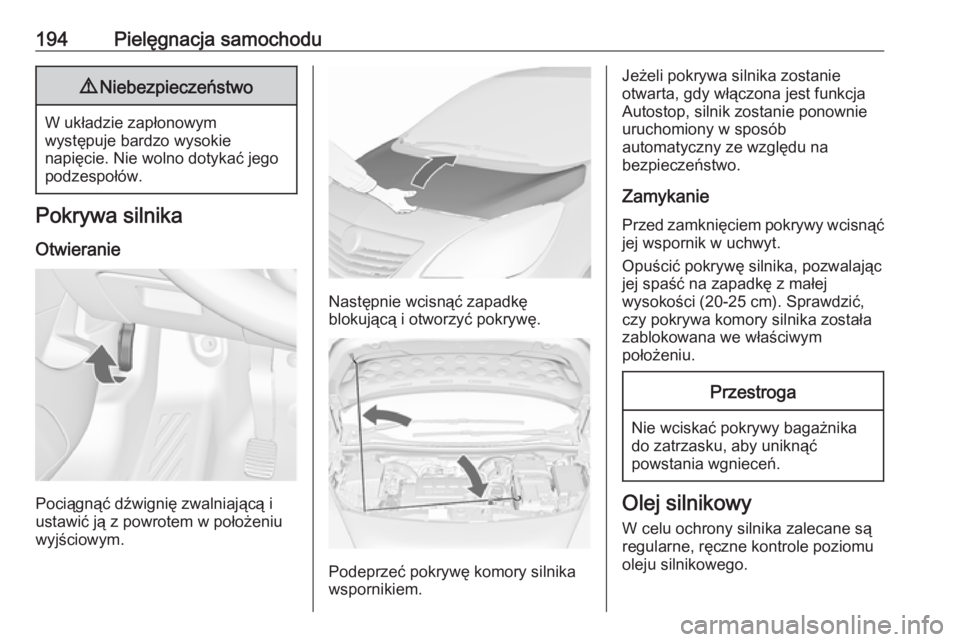

194Pielęgnacja samochodu9Niebezpieczeństwo
W układzie zapłonowym
występuje bardzo wysokie
napięcie. Nie wolno dotykać jego
podzespołów.
Pokrywa silnika
Otwieranie
Pociągnąć dźwignię zwalniającą i
ustawić ją z powrotem w położeniu
wyjściowym.
Następnie wcisnąć zapadkę
blokującą i otworzyć pokrywę.
Podeprzeć pokrywę komory silnika
wspornikiem.
Jeżeli pokrywa silnika zostanie
otwarta, gdy włączona jest funkcja
Autostop, silnik zostanie ponownie
uruchomiony w sposób
automatyczny ze względu na
bezpieczeństwo.
Zamykanie Przed zamknięciem pokrywy wcisnąćjej wspornik w uchwyt.
Opuścić pokrywę silnika, pozwalając
jej spaść na zapadkę z małej
wysokości (20-25 cm). Sprawdzić,
czy pokrywa komory silnika została
zablokowana we właściwym
położeniu.Przestroga
Nie wciskać pokrywy bagażnika
do zatrzasku, aby uniknąć
powstania wgnieceń.
Olej silnikowy
W celu ochrony silnika zalecane są
regularne, ręczne kontrole poziomu
oleju silnikowego.

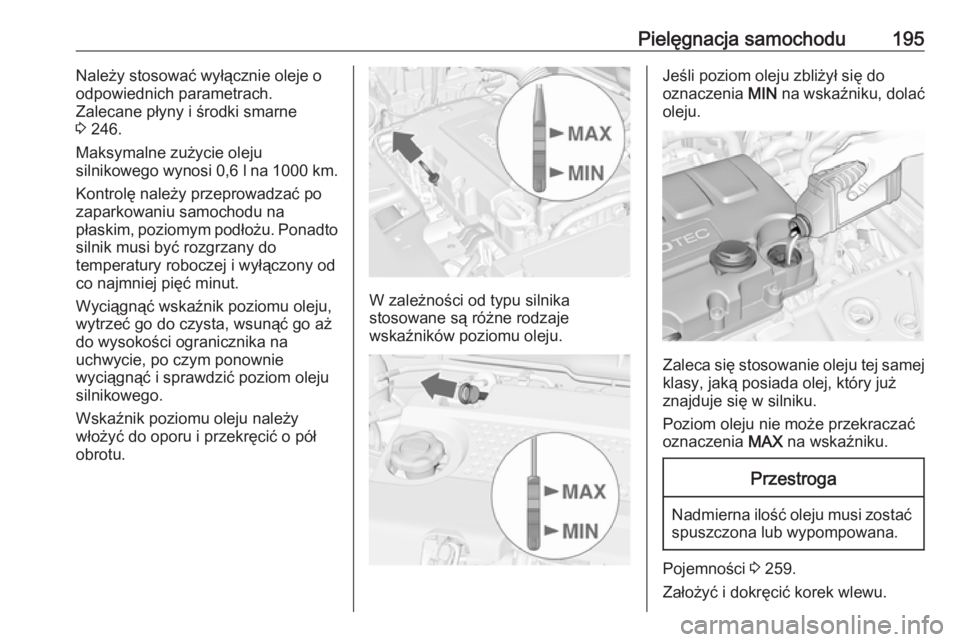

Pielęgnacja samochodu195Należy stosować wyłącznie oleje o
odpowiednich parametrach.
Zalecane płyny i środki smarne
3 246.
Maksymalne zużycie oleju
silnikowego wynosi 0,6 l na 1000 km.
Kontrolę należy przeprowadzać po
zaparkowaniu samochodu na
płaskim, poziomym podłożu. Ponadto
silnik musi być rozgrzany do
temperatury roboczej i wyłączony od
co najmniej pięć minut.
Wyciągnąć wskaźnik poziomu oleju,
wytrzeć go do czysta, wsunąć go aż
do wysokości ogranicznika na
uchwycie, po czym ponownie
wyciągnąć i sprawdzić poziom oleju
silnikowego.
Wskaźnik poziomu oleju należy
włożyć do oporu i przekręcić o pół
obrotu.
W zależności od typu silnika
stosowane są różne rodzaje
wskaźników poziomu oleju.
Jeśli poziom oleju zbliżył się do
oznaczenia MIN na wskaźniku, dolać
oleju.
Zaleca się stosowanie oleju tej samej
klasy, jaką posiada olej, który już
znajduje się w silniku.
Poziom oleju nie może przekraczać
oznaczenia MAX na wskaźniku.
Przestroga
Nadmierna ilość oleju musi zostać
spuszczona lub wypompowana.
Pojemności 3 259.
Założyć i dokręcić korek wlewu.

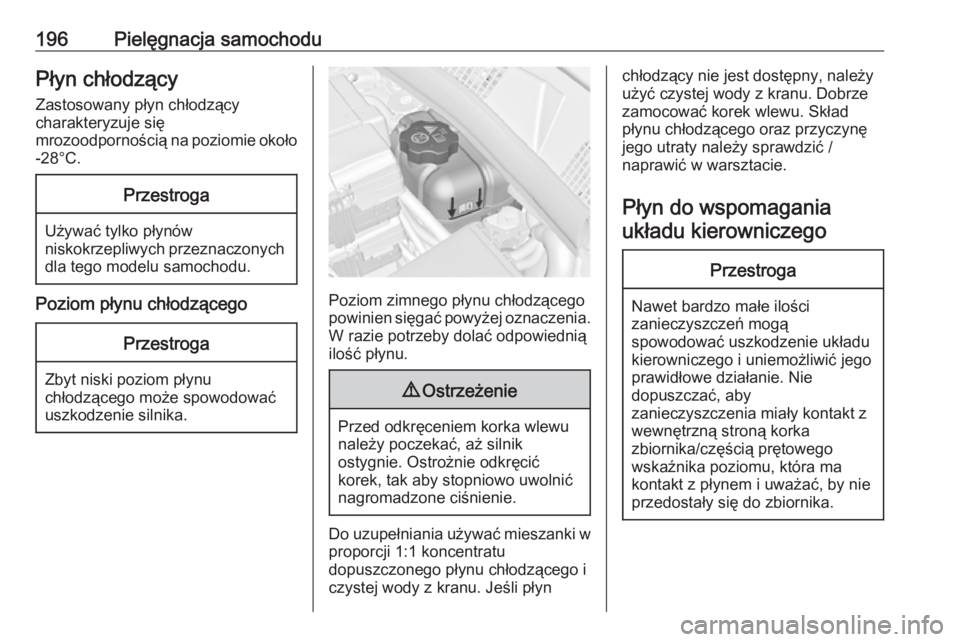

196Pielęgnacja samochoduPłyn chłodzący
Zastosowany płyn chłodzący
charakteryzuje się
mrozoodpornością na poziomie około
-28°C.Przestroga
Używać tylko płynów
niskokrzepliwych przeznaczonych
dla tego modelu samochodu.
Poziom płynu chłodzącego
Przestroga
Zbyt niski poziom płynu
chłodzącego może spowodować
uszkodzenie silnika.
Poziom zimnego płynu chłodzącego
powinien sięgać powyżej oznaczenia.
W razie potrzeby dolać odpowiednią
ilość płynu.
9 Ostrzeżenie
Przed odkręceniem korka wlewu
należy poczekać, aż silnik
ostygnie. Ostrożnie odkręcić
korek, tak aby stopniowo uwolnić
nagromadzone ciśnienie.
Do uzupełniania używać mieszanki w proporcji 1:1 koncentratu
dopuszczonego płynu chłodzącego i
czystej wody z kranu. Jeśli płyn
chłodzący nie jest dostępny, należy
użyć czystej wody z kranu. Dobrze zamocować korek wlewu. Skład
płynu chłodzącego oraz przyczynę
jego utraty należy sprawdzić /
naprawić w warsztacie.
Płyn do wspomagania układu kierowniczegoPrzestroga
Nawet bardzo małe ilości
zanieczyszczeń mogą
spowodować uszkodzenie układu
kierowniczego i uniemożliwić jego
prawidłowe działanie. Nie
dopuszczać, aby
zanieczyszczenia miały kontakt z
wewnętrzną stroną korka
zbiornika/częścią prętowego
wskaźnika poziomu, która ma
kontakt z płynem i uważać, by nie
przedostały się do zbiornika.

Pielęgnacja samochodu197
Poziom płynu do wspomagania
układu kierowniczego zwykle nie
musi być sprawdzany. Jeśli słychać
nietypowy hałas podczas kierowania
lub wspomaganie układu
kierowniczego działa inaczej niż
zwykle, należy skorzystać z pomocy
warsztatu.
Płyn do spryskiwaczy
Pojemnik spryskiwaczy wypełnić
roztworem czystej wody i
zatwierdzonego płynu do
spryskiwaczy szyb o właściwych
proporcjach (płyn powinien zawierać
czynnik zapobiegający zamarzaniu).
Przestroga
W przypadku niskich temperatur
lub nagłego spadku temperatury
ochronę zapewnia wyłącznie płyn
o wystarczającym stężeniu
czynnika zapobiegającego
zamarzaniu.
Hamulce
Gdy grubość okładzin hamulcowych
osiąga poziom minimalny, podczas
hamowania słychać pisk.
Możliwe jest kontynuowanie jazdy,
jednak należy w jak najszybciej
wymienić okładziny hamulcowe w
warsztacie.
Po zamontowaniu nowych okładzin
hamulcowych, podczas kilku
pierwszych podróży nie należy
gwałtownie hamować, o ile nie jest to konieczne.
Płyn hamulcowy9 Ostrzeżenie
Płyn hamulcowy jest trujący i
powoduje korozję. Unikać jego
styczności z oczami, skórą,
tkaninami i powierzchniami
lakierowanymi.

198Pielęgnacja samochodu
Poziom płynu hamulcowego musi
zawierać się między oznaczeniami MIN i MAX .
Przy dolewaniu płynu hamulcowego
należy zadbać o zachowanie jego
czystości, ponieważ jakiekolwiek
zanieczyszczenie płynu może
spowodować awarię układu
hamulcowego. Przyczynę ubytku
płynu hamulcowego usunąć w
warsztacie.
Należy używać wyłącznie
wysokosprawnych płynów
hamulcowych przeznaczonych dla
tego modelu samochodu.
Płyn hamulcowy i sprzęgłowy 3 246.
Akumulator pojazdu
Zamontowany w samochodzie
akumulator jest bezobsługowy, pod
warunkiem że sposób użytkowania
umożliwia odpowiednie ładowanie
akumulatora. Jazda na krótkich
dystansach i częste uruchamianie
silnika może rozładować akumulator.
Unikać niepotrzebnego używania
odbiorników energii elektrycznej.
Zużytych baterii i akumulatora nie
należy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może
dojść do rozładowania akumulatora.Odłączyć zacisk ujemny akumulatora od instalacji elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów
akumulatora należy bezwzględnie
wyłączyć zapłon.
Zabezpieczenie akumulatora przed rozładowaniem 3 141.
Wymiana akumulatora pojazdu Uwaga
Wszelkie odstępstwa od instrukcji
podanych w tym punkcie mogą
doprowadzić do tymczasowego
wyłączenia systemu stop-start.
Podczas wymiany akumulatora
pojazdu należy upewnić się, że w
pobliżu bieguna dodatniego nowego
akumulatora nie ma żadnych
otwartych otworów wentylacyjnych.
Jeśli w tym miejscu znajduje się otwór wentylacyjny, wymagane jest jego
zablokowanie zaślepką; otwór w
pobliżu bieguna ujemnego musi
pozostać otwarty.
Używać wyłącznie akumulatorów,
które umożliwiają zamontowanie nad
nimi skrzynki bezpieczników.
