2016.5 OPEL MERIVA Instrukcja obsługi (in Polish)

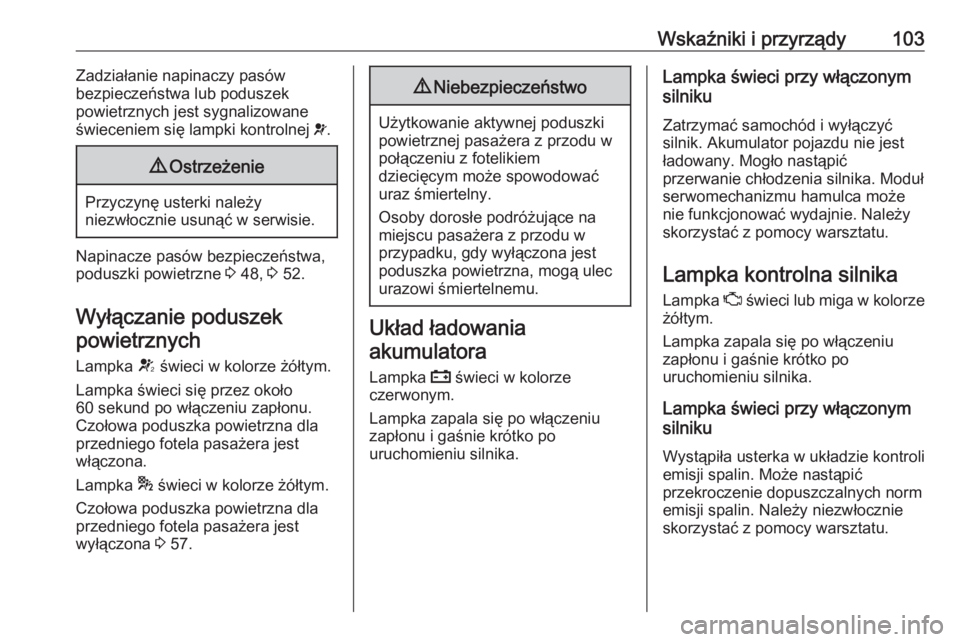

Wskaźniki i przyrządy103Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 48, 3 52.
Wyłączanie poduszek powietrznych
Lampka V świeci w kolorze żółtym.
Lampka świeci się przez około
60 sekund po włączeniu zapłonu.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka * świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 57.
9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka kontrolna silnika
Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.

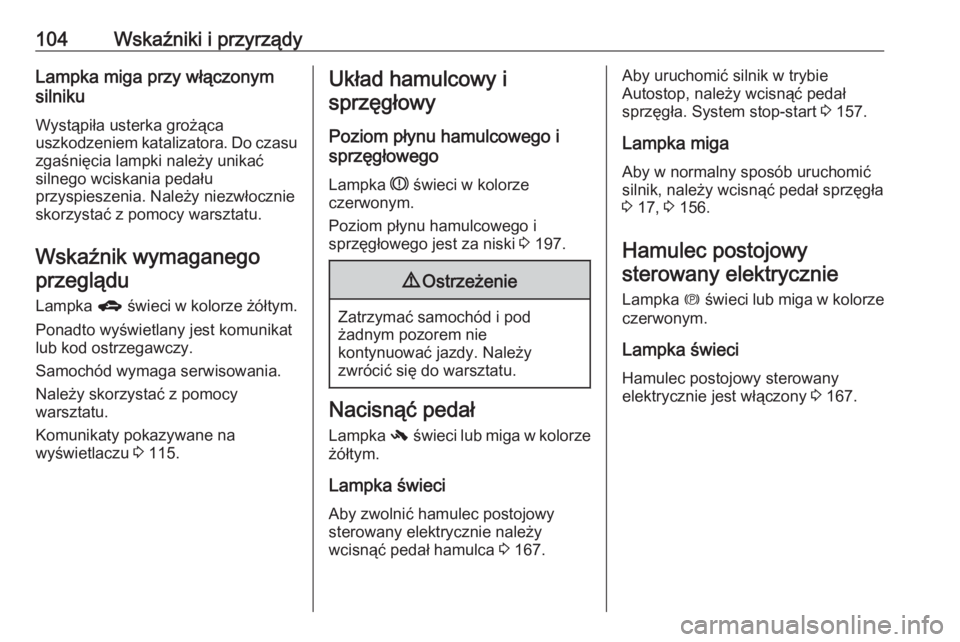

104Wskaźniki i przyrządyLampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Wskaźnik wymaganegoprzeglądu
Lampka g świeci w kolorze żółtym.
Ponadto wyświetlany jest komunikat
lub kod ostrzegawczy.
Samochód wymaga serwisowania.
Należy skorzystać z pomocy
warsztatu.
Komunikaty pokazywane na
wyświetlaczu 3 115.Układ hamulcowy i
sprzęgłowy
Poziom płynu hamulcowego i
sprzęgłowego
Lampka R świeci w kolorze
czerwonym.
Poziom płynu hamulcowego i
sprzęgłowego jest za niski 3 197.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Nacisnąć pedał
Lampka - świeci lub miga w kolorze
żółtym.
Lampka świeci
Aby zwolnić hamulec postojowy
sterowany elektrycznie należy
wcisnąć pedał hamulca 3 167.
Aby uruchomić silnik w trybie
Autostop, należy wcisnąć pedał
sprzęgła. System stop-start 3 157.
Lampka miga
Aby w normalny sposób uruchomić
silnik, należy wcisnąć pedał sprzęgła
3 17, 3 156.
Hamulec postojowy
sterowany elektrycznie
Lampka m świeci lub miga w kolorze
czerwonym.
Lampka świeci
Hamulec postojowy sterowany elektrycznie jest włączony 3 167.

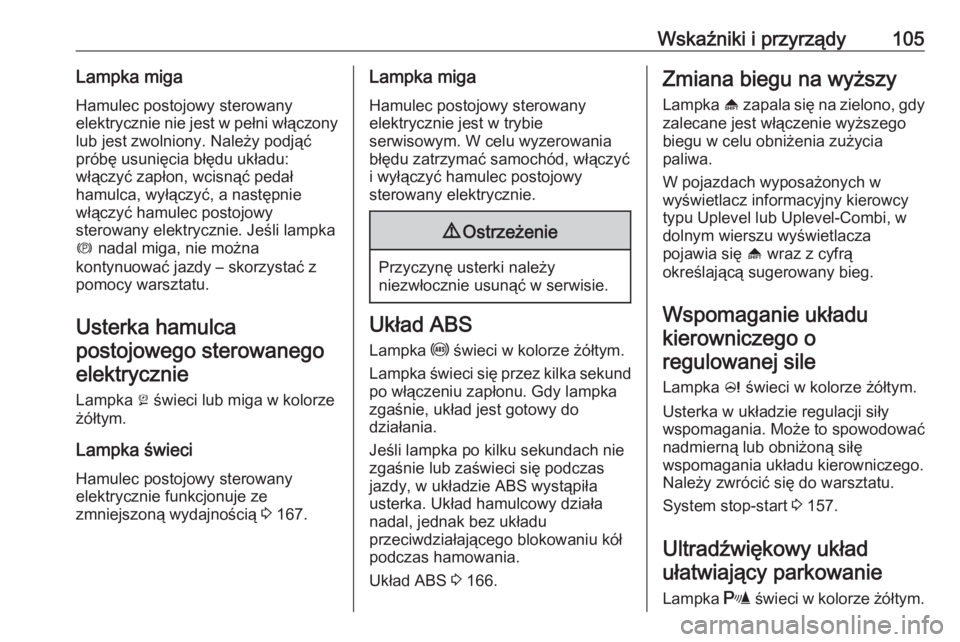

Wskaźniki i przyrządy105Lampka miga
Hamulec postojowy sterowany
elektrycznie nie jest w pełni włączony lub jest zwolniony. Należy podjąć
próbę usunięcia błędu układu:
włączyć zapłon, wcisnąć pedał
hamulca, wyłączyć, a następnie
włączyć hamulec postojowy
sterowany elektrycznie. Jeśli lampka
m nadal miga, nie można
kontynuować jazdy – skorzystać z
pomocy warsztatu.
Usterka hamulcapostojowego sterowanego elektrycznie
Lampka j świeci lub miga w kolorze
żółtym.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie funkcjonuje ze
zmniejszoną wydajnością 3 167.Lampka miga
Hamulec postojowy sterowany elektrycznie jest w trybie
serwisowym. W celu wyzerowania
błędu zatrzymać samochód, włączyć
i wyłączyć hamulec postojowy
sterowany elektrycznie.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 166.
Zmiana biegu na wyższy
Lampka [ zapala się na zielono, gdy
zalecane jest włączenie wyższego
biegu w celu obniżenia zużycia
paliwa.
W pojazdach wyposażonych w
wyświetlacz informacyjny kierowcy
typu Uplevel lub Uplevel-Combi, w
dolnym wierszu wyświetlacza
pojawia się [ wraz z cyfrą
określającą sugerowany bieg.
Wspomaganie układukierowniczego o
regulowanej sile
Lampka c świeci w kolorze żółtym.
Usterka w układzie regulacji siły
wspomagania. Może to spowodować
nadmierną lub obniżoną siłę
wspomagania układu kierowniczego.
Należy zwrócić się do warsztatu.
System stop-start 3 157.
Ultradźwiękowy układ ułatwiający parkowanie
Lampka r świeci w kolorze żółtym.

106Wskaźniki i przyrządyWystąpiła usterka w układzie
LUB
Czujniki są zabrudzone, oblodzone lub pokryte śniegiem
LUB
Zewnętrzne źródła ultradźwięków
zakłócają pracę układu. Po usunięciu źródła zakłóceń układ będzie działałw normalny sposób.
Przyczynę usterki układu należy
usunąć w warsztacie.
Ultradźwiękowy układ ułatwiający
parkowanie 3 173.
Układ stabilizacji toru jazdy wyłączony
Lampka n świeci w kolorze żółtym.
Układ jest wyłączony.
Elektroniczny układ
stabilizacji toru jazdy i
kontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.Lampka świeci
W układzie występuje usterka.
Możliwe jest kontynuowanie jazdy,
jednak w zależności od stanu
nawierzchni drogi stabilność
samochodu może ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.
Lampka miga
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Układ stabilizacji toru jazdy 3 170,
układ kontroli trakcji 3 169.
Układ kontroli trakcji wyłączony
Lampka k świeci w kolorze żółtym.
Układ jest wyłączony.
Podgrzewanie wstępnesilnika
Lampka ! świeci w kolorze żółtym.Włączone jest podgrzewanie
wstępne silnika wysokoprężnego.
Układ ten włącza się, tylko gdy
temperatura powietrza na zewnątrz
jest niska.
Filtr cząstek stałych przy silniku wysokoprężnym
Lampka % świeci lub miga w kolorze
żółtym.
Filtr cząstek stałych wymaga
czyszczenia.
Kontynuować jazdę, aż wskaźnik %
zgaśnie. W miarę możliwości
uważać, aby prędkość obrotowa
silnika nie spadła poniżej wartości
2000 obr./min.
Lampka świeci Filtr cząstek stałych jest pełny. Jaknajszybciej przeprowadzić procedurę
czyszczenia.

Wskaźniki i przyrządy107Lampka miga
Osiągnięty został maksymalny
poziom napełnienia filtra. Jak
najszybciej przeprowadzić procedurę czyszczenia, aby uniknąć
uszkodzenia silnika.
Filtr cząstek stałych przy silniku
wysokoprężnym 3 161.
System stop-start 3 157.
Układ monitorowania ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci
Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Lampka miga W układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Poupływie 60-90 sekund lampka
kontrolna stale świeci. Należy zwrócić
się do warsztatu.
Układ monitorowania ciśnienia w
oponach 3 220.
Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym (lub w
położeniu N).
3. Jak najszybciej zjechać z drogi,
nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły. Uruchomienie
funkcji Autostop nie powoduje
wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu przed
zatrzymaniem pojazdu, ponieważ
mogłoby to spowodować
nieoczekiwane zablokowanie
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 194.
Niski poziom paliwa Lampka i świeci lub miga w kolorze
żółtym.

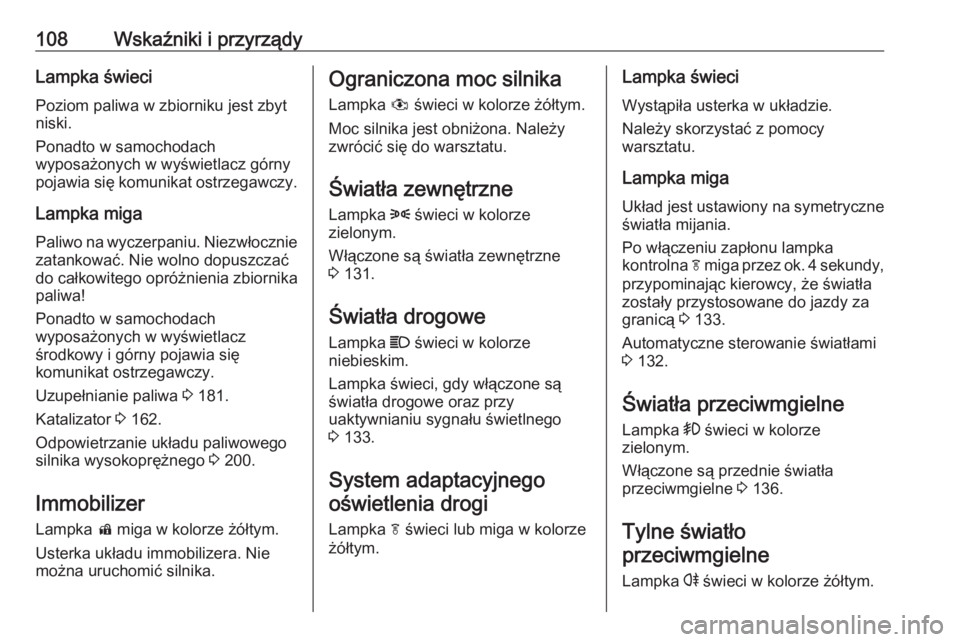

108Wskaźniki i przyrządyLampka świeci
Poziom paliwa w zbiorniku jest zbyt
niski.
Ponadto w samochodach
wyposażonych w wyświetlacz górny
pojawia się komunikat ostrzegawczy.
Lampka miga
Paliwo na wyczerpaniu. Niezwłocznie
zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Ponadto w samochodach
wyposażonych w wyświetlacz
środkowy i górny pojawia się
komunikat ostrzegawczy.
Uzupełnianie paliwa 3 181.
Katalizator 3 162.
Odpowietrzanie układu paliwowego
silnika wysokoprężnego 3 200.
Immobilizer
Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie
można uruchomić silnika.Ograniczona moc silnika
Lampka # świeci w kolorze żółtym.
Moc silnika jest obniżona. Należy
zwrócić się do warsztatu.
Światła zewnętrzne
Lampka 8 świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
3 131.
Światła drogowe
Lampka C świeci w kolorze
niebieskim.
Lampka świeci, gdy włączone są
światła drogowe oraz przy
uaktywnianiu sygnału świetlnego
3 133.
System adaptacyjnego
oświetlenia drogi
Lampka f świeci lub miga w kolorze
żółtym.Lampka świeci
Wystąpiła usterka w układzie.
Należy skorzystać z pomocy
warsztatu.
Lampka miga
Układ jest ustawiony na symetryczne światła mijania.
Po włączeniu zapłonu lampka
kontrolna f miga przez ok. 4 sekundy,
przypominając kierowcy, że światła
zostały przystosowane do jazdy za
granicą 3 133.
Automatyczne sterowanie światłami 3 132.
Światła przeciwmgielne Lampka > świeci w kolorze
zielonym.
Włączone są przednie światła
przeciwmgielne 3 136.
Tylne światło
przeciwmgielne
Lampka r świeci w kolorze żółtym.

Wskaźniki i przyrządy109Włączone jest tylne światło
przeciwmgielne 3 137.
Automatyczna kontrola prędkości
Lampka m świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym System jest włączony.
Lampka świeci w kolorze
zielonym
Zapisana zostaje określona
prędkość.
Automatyczna kontrola prędkości
3 171.
Sygnalizator otwartych drzwi
Lampka h świeci w kolorze
czerwonym.
Otwarte są drzwi lub klapa tylna.Automatyczne blokowanie
zamków
Lampka ^ świeci w kolorze
bursztynowym.
Usterka automatycznego układu
blokowania.
Tylne drzwi prawdopodobnie nie są
zabezpieczone przed otwarciem.9 Ostrzeżenie
Niezwłocznie przerwać jazdę!
Przed wznowieniem jazdy
wykonać czynności opisane w
części „Usterka automatycznego
układu blokowania” 3 25.
Należy zwrócić się do warsztatu.
Wyświetlacze
informacyjne
Wyświetlacz informacyjnykierowcy
Wyświetlacz informacyjny kierowcy
znajduje się w tablicy przyrządów,
między prędkościomierzem i
obrotomierzem. Dostępny jest jako
wyświetlacz typu Midlevel, Uplevel lub Uplevel-Combi.
Wyświetlacz typu Midlevel wyświetla:
● licznik przebiegu całkowitego
● licznik przebiegu dziennego

110Wskaźniki i przyrządy● niektóre lampki kontrolne
● informacje o pojeździe
● informacje o podróży/paliwie
● komunikaty, wyświetlane w postaci kodów liczbowych
3 115
Na wyświetlaczu typu Uplevel, przez
naciśnięcie MENU na dźwigni
kierunkowskazów, można wybrać następujące menu główne:
● Menu informacji o pojeździe
● Menu informacji o przebiegu i
paliwie
Na wyświetlaczu typu Uplevel-
Combi, naciskając MENU na dźwigni
kierunkowskazów, można wybrać
strony menu. Symbole menu są
widoczne w górnym wierszu
wyświetlacza:
● X Menu informacji o pojeździe
● W Menu informacji o przebiegu
i paliwie
Niektóre z wyświetlanych funkcji
mogą się różnić w zależności od tego, czy pojazd znajduje się w ruchu czy
jest zatrzymany. Niektóre funkcje są
dostępne tylko podczas jazdy.
Personalizacja ustawień 3 122,
ustawienia zapisywane 3 22.
Wybieranie menu i funkcji
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.
W celu przełączania pomiędzy
kolejnymi menu lub w celu przejścia z
podmenu do menu nadrzędnego,
naciskać MENU.
