2016.5 OPEL MERIVA Instrukcja obsługi (in Polish)

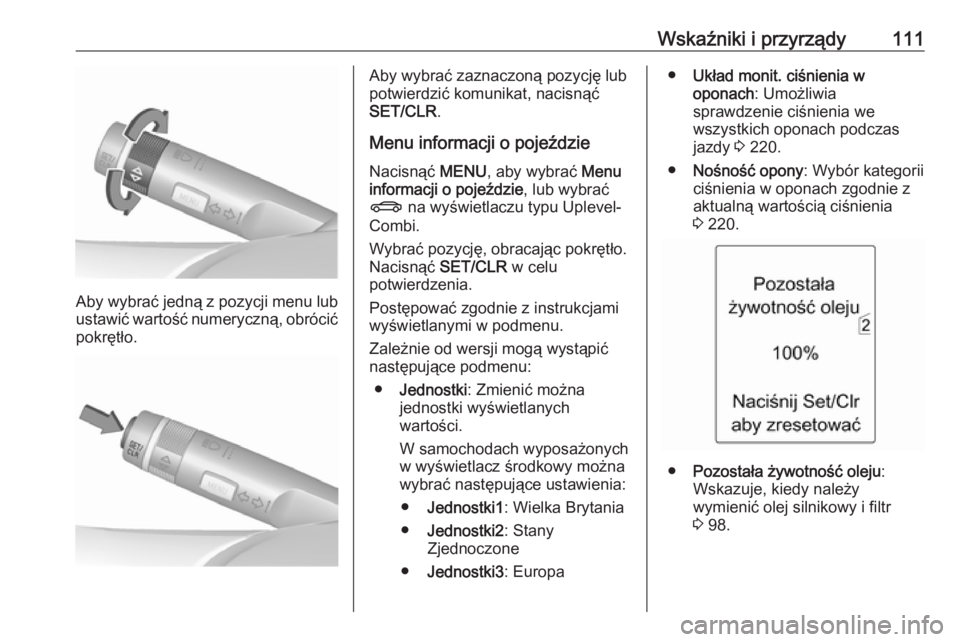

Wskaźniki i przyrządy111
Aby wybrać jedną z pozycji menu lub
ustawić wartość numeryczną, obrócić pokrętło.
Aby wybrać zaznaczoną pozycję lub
potwierdzić komunikat, nacisnąć
SET/CLR .
Menu informacji o pojeździe
Nacisnąć MENU, aby wybrać Menu
informacji o pojeździe , lub wybrać
X na wyświetlaczu typu Uplevel-
Combi.
Wybrać pozycję, obracając pokrętło.
Nacisnąć SET/CLR w celu
potwierdzenia.
Postępować zgodnie z instrukcjami
wyświetlanymi w podmenu.
Zależnie od wersji mogą wystąpić
następujące podmenu:
● Jednostki : Zmienić można
jednostki wyświetlanych
wartości.
W samochodach wyposażonych
w wyświetlacz środkowy można
wybrać następujące ustawienia:
● Jednostki1 : Wielka Brytania
● Jednostki2 : Stany
Zjednoczone
● Jednostki3 : Europa●Układ monit. ciśnienia w
oponach : Umożliwia
sprawdzenie ciśnienia we
wszystkich oponach podczas
jazdy 3 220.
● Nośność opony : Wybór kategorii
ciśnienia w oponach zgodnie z
aktualną wartością ciśnienia
3 220.
● Pozostała żywotność oleju :
Wskazuje, kiedy należy
wymienić olej silnikowy i filtr
3 98.

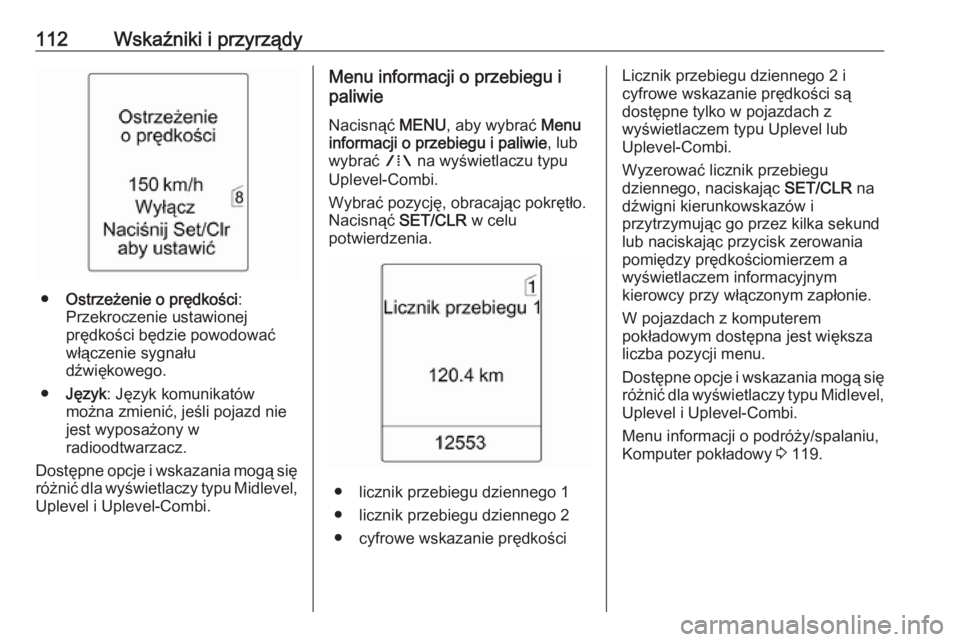

112Wskaźniki i przyrządy
●Ostrzeżenie o prędkości :
Przekroczenie ustawionej
prędkości będzie powodować
włączenie sygnału
dźwiękowego.
● Język : Język komunikatów
można zmienić, jeśli pojazd nie
jest wyposażony w
radioodtwarzacz.
Dostępne opcje i wskazania mogą się różnić dla wyświetlaczy typu Midlevel,
Uplevel i Uplevel-Combi.
Menu informacji o przebiegu i
paliwie
Nacisnąć MENU, aby wybrać Menu
informacji o przebiegu i paliwie , lub
wybrać W na wyświetlaczu typu
Uplevel-Combi.
Wybrać pozycję, obracając pokrętło.
Nacisnąć SET/CLR w celu
potwierdzenia.
● licznik przebiegu dziennego 1
● licznik przebiegu dziennego 2
● cyfrowe wskazanie prędkości
Licznik przebiegu dziennego 2 i
cyfrowe wskazanie prędkości są
dostępne tylko w pojazdach z
wyświetlaczem typu Uplevel lub
Uplevel-Combi.
Wyzerować licznik przebiegu
dziennego, naciskając SET/CLR na
dźwigni kierunkowskazów i
przytrzymując go przez kilka sekund
lub naciskając przycisk zerowania
pomiędzy prędkościomierzem a
wyświetlaczem informacyjnym
kierowcy przy włączonym zapłonie.
W pojazdach z komputerem
pokładowym dostępna jest większa
liczba pozycji menu.
Dostępne opcje i wskazania mogą się różnić dla wyświetlaczy typu Midlevel,
Uplevel i Uplevel-Combi.
Menu informacji o podróży/spalaniu,
Komputer pokładowy 3 119.

Wskaźniki i przyrządy113Graficzny wyświetlacz
informacyjny, kolorowy wyświetlacz informacyjny
W zależności od konfiguracji, pojazd
może być wyposażony w
● Graficzny wyświetlacz
informacyjny
LUB
● Kolorowy wyświetlacz
informacyjny
Wyświetlacz informacyjny jest
umieszczony w desce rozdzielczej
nad systemem Infotainment.Graficzny wyświetlacz
informacyjny
W zależności od wersji systemu
Infotainment graficzny wyświetlacz informacyjny może występować wdwóch wariantach.
Na graficznym wyświetlaczu
informacyjnym pokazywane są
następujące elementy:
● czas 3 92
● temperatura zewnętrzna 3 92
● data 3 92
● ustawienia elektronicznego układu sterowania klimatyzacji
3 145
● system audio-nawigacyjny, patrz opis systemu audio-
nawigacyjnego w jego instrukcji
● ustawienia personalizacji pojazdu 3 122

114Wskaźniki i przyrządyKolorowy wyświetlacz
informacyjny
Na kolorowym wyświetlaczu
informacyjnym następujące elementy
są pokazywane w kolorze:
● czas 3 92
● temperatura zewnętrzna 3 92
● data 3 92
● ustawienia elektronicznego układu sterowania klimatyzacji
3 145
● kamera wsteczna 3 176
● system audio-nawigacyjny, patrz opis systemu audio-
nawigacyjnego w jego instrukcji
● nawigacja, patrz opis systemu audio-nawigacyjnego w jegoinstrukcji
● ustawienia systemowe
● komunikaty dotyczące pojazdu 3 115
● ustawienia personalizacji pojazdu 3 122
Rodzaj wyświetlanych informacji i
sposób ich wyświetlania zależy od
wyposażenia samochodu oraz
wybranych ustawień.
Wybieranie menu i ustawień Korzystając z wyświetlacza, uzyskać
można dostęp do menu i ustawień.Wyborów dokonuje się poprzez:
● poruszanie się po strukturze menu,
● używanie przycisków funkcyjnych i pokrętła
wielofunkcyjnego systemu
Infotainment.
Wybieranie pozycji menu za pomocą
elementów sterujących systemu
Infotainment
Wybrać funkcję za pomocą
przycisków systemu Infotainment.
Wyświetlone zostanie menu
wybranej funkcji.

Wskaźniki i przyrządy115Pokrętło wielofunkcyjne służy do
wyboru pozycji i potwierdzania.
Pokrętło wielofunkcyjne
Pokrętło wielofunkcyjne jest
centralnym elementem sterującym
menu:
Obrót ● zaznaczanie pozycji menu● wybranie wartości numerycznej lub wyświetlenie opcji menu
Naciśnięcie (pierścień zewnętrzny)
● wybieranie lub włączanie zaznaczonych pozycji
● potwierdzanie ustawionych wartości
● włączanie / wyłączanie funkcji systemu
BACK
Nacisnąć BACK, aby wykonać
czynności, takie jak:
● wyjście z menu bez zmiany ustawień
● powrót z podmenu do menu nadrzędnego
● usunięcie ostatniego znaku z ciągu wprowadzanych znakówNacisnąć i przytrzymać BACK przez
kilka sekund, aby usunąć cały wpis.
Personalizacja ustawień 3 122,
ustawienia zapisywane 3 22.Komunikaty
pokazywane na
wyświetlaczu
Komunikaty są wyświetlane głównie
na wyświetlaczu informacyjnym
kierowcy, niekiedy wraz z
ostrzeżeniem i sygnałem
akustycznym.
Nacisnąć SET/CLR, MENU lub
obrócić pokrętło regulacyjne w celu
potwierdzenia komunikatu.

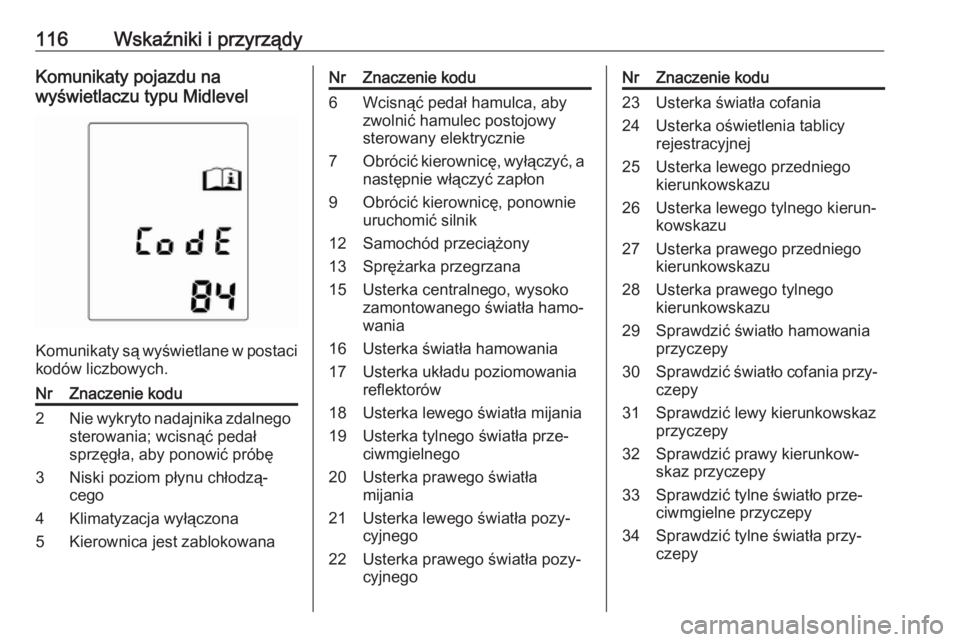

116Wskaźniki i przyrządyKomunikaty pojazdu na
wyświetlaczu typu Midlevel
Komunikaty są wyświetlane w postaci kodów liczbowych.
NrZnaczenie kodu2Nie wykryto nadajnika zdalnego sterowania; wcisnąć pedał
sprzęgła, aby ponowić próbę3Niski poziom płynu chłodzą‐
cego4Klimatyzacja wyłączona5Kierownica jest zablokowanaNrZnaczenie kodu6Wcisnąć pedał hamulca, aby
zwolnić hamulec postojowy
sterowany elektrycznie7Obrócić kierownicę, wyłączyć, a następnie włączyć zapłon9Obrócić kierownicę, ponownie
uruchomić silnik12Samochód przeciążony13Sprężarka przegrzana15Usterka centralnego, wysoko
zamontowanego światła hamo‐
wania16Usterka światła hamowania17Usterka układu poziomowania
reflektorów18Usterka lewego światła mijania19Usterka tylnego światła prze‐
ciwmgielnego20Usterka prawego światła
mijania21Usterka lewego światła pozy‐
cyjnego22Usterka prawego światła pozy‐
cyjnegoNrZnaczenie kodu23Usterka światła cofania24Usterka oświetlenia tablicy
rejestracyjnej25Usterka lewego przedniego
kierunkowskazu26Usterka lewego tylnego kierun‐
kowskazu27Usterka prawego przedniego
kierunkowskazu28Usterka prawego tylnego
kierunkowskazu29Sprawdzić światło hamowania
przyczepy30Sprawdzić światło cofania przy‐
czepy31Sprawdzić lewy kierunkowskaz
przyczepy32Sprawdzić prawy kierunkow‐
skaz przyczepy33Sprawdzić tylne światło prze‐
ciwmgielne przyczepy34Sprawdzić tylne światła przy‐
czepy

Wskaźniki i przyrządy117NrZnaczenie kodu35Wymienić baterię nadajnika
zdalnego sterowania48Oczyścić czujniki układu ostrze‐
gania o przeszkodzie w martwej
strefie53Dokręcić korek wlewu paliwa54Woda w filtrze paliwa silnika
wysokoprężnego55Filtr cząstek stałych jest pełny
3 16156Nierówne ciśnienia kół na
przedniej osi57Nierówne ciśnienia kół na tylnej
osi58Wykryto oponę bez czujników
ciśnienia59Otworzyć, a następnie
zamknąć szybę w drzwiach
kierowcy60Otworzyć, a następnie
zamknąć szybę w przednich
drzwiach pasażera61Otworzyć, a następnie
zamknąć szybę w lewych
tylnych drzwiach pasażeraNrZnaczenie kodu62Otworzyć, a następnie
zamknąć szybę w prawych
tylnych drzwiach pasażera65Nastąpiła próba kradzieży66Autoalarm wymaga serwiso‐
wania67Blokada kierownicy wymaga
serwisowania68Wspomaganie układu kierowni‐ czego wymaga serwisowania69Układ zawieszenia wymaga
serwisowania70Układ poziomowania wymaga
serwisowania71Tylna oś wymaga serwisowania74Układ oświetlenia AFL wymaga serwisowania75Klimatyzacja wymaga serwiso‐
wania76Układ ostrzegania o przeszko‐
dzie w martwej strefie wymaga
serwisowania79Uzupełnić poziom oleju silniko‐
wegoNrZnaczenie kodu81Skrzynia biegów wymaga
serwisowania82Wymienić wkrótce olej silni‐
kowy83Adaptacyjny układ automa‐ tycznej kontroli prędkości
wymaga serwisowania84Moc silnika jest ograniczona89Wskaźnik wymaganego prze‐
glądu94Przed wyjściem należy ustawić
skrzynię biegów w położeniu
postojowym (P)95Układ poduszek powietrznych
wymaga serwisowania128Otwarta pokrywa silnika134Usterka układu ułatwiającego
parkowanie, oczyścić zderzak136Przeprowadzić serwis układu
ułatwiającego parkowanie174Niski poziom napięcia akumu‐
latora pojazdu258Układ ułatwiający parkowanie
wyłączony

118Wskaźniki i przyrządyKomunikaty pokazywane na
wyświetlaczu typu Uplevel lub
Uplevel-Combi
Komunikaty są wyświetlane w postaci tekstu. Postępować zgodnie z
wyświetlanymi instrukcjami.
W ten sposób wyświetlane są
komunikaty dotyczące następujących zagadnień:
● poziom płynów
● autoalarmu
● hamulce
● układy jezdne
● układy kontroli jazdy
● automatyczna kontrola prędkości
● układy wykrywania przeszkód terenowych
● oświetlenie, wymiana żarówek
● układ wycieraczek i spryskiwaczy
● drzwi, szyby
● nadajnik zdalnego sterowania ● pasy bezpieczeństwa
● poduszki powietrzne
● silnik i skrzynia biegów
● ciśnienie powietrza w oponach ● filtr cząstek stałych w silniku wysokoprężnym
Komunikaty pojazdu na
kolorowym wyświetlaczu
informacyjnym
Na kolorowym wyświetlaczu
informacyjnym pojawiają się ważne
komunikaty. Aby potwierdzić
komunikat, nacisnąć pokrętło
wielofunkcyjne. Niektóre komunikaty
pojawiają się zaledwie na kilka
sekund.Ostrzeżenia akustyczne
W tym samym czasie włączone możebyć tylko jedno ostrzeżenie
akustyczne.
Ostrzeżenie akustyczne informujące
o niezapięciu pasów bezpieczeństwa
ma pierwszeństwo w stosunku do
wszystkich innych ostrzeżeń tego
typu.
Rozlegają się podczas
uruchamiania silnika lub w trakcie jazdy w następujących
sytuacjach
● pasy bezpieczeństwa nie są zapięte,
● któreś z drzwi lub klapa tylna nie zostały prawidłowo zamknięte, amimo to samochód rusza,
● przekroczono określoną prędkość jazdy przy
zaciągniętym hamulcu
postojowym,
● przekroczono zaprogramowaną prędkość maksymalną,
