Chaves, portas, janelas31Tejadilho
Teto de abrir9 Aviso
Ter cuidado ao accionar o tecto de
abrir. Risco de lesão,
principalmente para crianças.
Prestar especial atenção aos
componentes móveis ao operá-
-los. Assegurar-se de que não fica
nada preso nos vidros durante o
movimento dos mesmos.
Pode funcionar através de um
interruptor basculante com a ignição
ligada (posição 2) 3 114.
Alimentação diferida desligada
3 115.
Elevar
Manter o interruptor p pressionado
até o tecto de abrir ser elevado na
traseira.
Abrir A partir da posição elevada, premir e
soltar o interruptor p: o tecto de
abrir abre-se automaticamente até à
posição final. Para parar o
movimento antes da posição final,
operar novamente o interruptor.
Fechar
Manter o interruptor r pressionado
a partir de qualquer posição até o
tecto de abrir se fechar
completamente. Soltar o interruptor
pára o movimento em qualquer
posição.
Advertência
Se a parte superior do tecto de abrir estiver molhada, inclinar o tecto de
abrir, deixar a água escorrer e só
depois abrir o tecto de abrir.
Não cole autocolantes no tecto de
abrir.
Persiana
A pala para o sol é manual.
Fechar ou abrir a persiana
deslizando-a. Quando o tecto de abrir está aberto, a pala de sol está sempre
aberta.

32Bancos, sistemas de segurançaBancos, sistemas
de segurançaEncostos de cabeça ....................32
Bancos dianteiros ........................34
Posição dos bancos ..................34
Ajuste dos bancos .....................35
Aquecimento ............................. 36
Cintos de segurança ....................36
Cinto de segurança de três pontos ....................................... 37
Sistema de airbags ......................39
Sistema do airbag frontal ..........42
Sistema de airbag lateral ...........42
Sistema de airbag de cortina .....43
Desativação de airbag ...............44
Sistemas de segurança para crianças ....................................... 45
Sistemas de retenção para crianças .................................... 45
Locais de montagem dos sistemas de segurança para
crianças .................................... 47Sistemas de segurança para
crianças ISOFIX .......................51
Sistemas de segurança para crianças Top-Tether .................51Encostos de cabeça
Posição9 Aviso
Conduzir apenas com o encosto
de cabeça na posição correcta.
A face superior do encosto de cabeça deverá encontrar-se ao nível superior
da cabeça. Se isso não for possível,
no caso de pessoas muito altas
colocar o encosto na posição mais

Bancos, sistemas de segurança33alta possível e no caso de pessoas
baixas colocar na posição mais
baixa.
Ajuste
Encostos de cabeça dianteiros,
regulação da altura
Premir o botão de desengate, ajustar
a altura, engatar.
Encostos de cabeça traseiros,
regulação da altura
Puxe para cima o encosto de cabeça
até engatar. Para deslocar para
baixo, premir o trinco para
desengatar e empurrar o encosto de
cabeça para baixo.
Remoção do encosto de cabeça
Por exemplo, ao utilizar um sistema
de segurança para crianças 3 45.
Premir os dois engates, puxar o
encosto de cabeça para cima e
retirar.

34Bancos, sistemas de segurançaBancos dianteiros
Posição dos bancos9 Aviso
Conduzir apenas com o banco
bem ajustado.
9 Perigo
Não se sente a menos de 25 cm
do volante, para permitir uma
activação segura do airbag.
9 Aviso
Nunca ajuste os bancos ao
conduzir, uma vez que poderão mover-se de forma incontrolável.
9 Aviso
Nunca guardar objectos debaixo
dos bancos.
● Sentar-se o mais encostado possível ao encosto do banco.
Ajustar a distância entre o banco
e os pedais de forma que as
pernas fiquem ligeiramente em
ângulo ao carregar
completamente nos pedais.
Deslizar o banco da frente do
passageiro o mais para trás
possível.
● Colocar o assento suficientemente alto para ter uma
boa visão toda a volta e para
conseguir ver todos os
instrumentos. Deve haver pelo
menos o espaço de um palmo
entre a cabeça e o forro do
tejadilho. As pernas devem ficar
assentes ligeiramente sobre o
banco sem exercerem pressão
no banco.
● Sentar-se com os ombros o mais
possível encostados ao encosto
do banco. Definir a inclinação do
encosto do banco traseiro para
que seja possível alcançar
facilmente o volante com os
braços ligeiramente dobrados.
Manter os ombros em contacto
com o encosto do banco ao rodar
o volante. Não colocar o encosto do banco demasiado para trás.
Aconselhamos uma inclinação
máxima de aproximadamente
25°.
● Ajustar o banco e o volante de forma que o pulso assente nocimo do volante, enquanto o
braço fica completamente
estendido e os ombros assentam
no encosto do banco.
● Ajustar o volante 3 61.
● Ajustar o encosto de cabeça 3 32.
● Ajustar o cinto de segurança 3 37.

Bancos, sistemas de segurança35Ajuste dos bancos
Conduzir sempre com os bancos e
encostos engatados.
Ajuste longitudinal
Puxar manípulo, desligar banco,
largar manípulo. Tentar mover o
banco para trás e para a frente para
garantir que está travado na posição.
Inclinação do encosto do banco
Puxar a alavanca, ajustar a
inclinação e soltar a alavanca. Deixar que o encosto do banco traseiro
encaixe até ouvir o barulho de
encaixe.
Altura dos bancos
Movimento de bombeio da alavanca
para cima:mais altopara baixo:mais baixo

36Bancos, sistemas de segurançaAquecimento
Activar o aquecimento do banco
premindo ß para o banco dianteiro
respectivo.
O LED no botão acende-se para
indicar a ativação.
Premir ß novamente desactiva o
aquecimento do banco.
O aquecimento do banco está
operacional quando o motor está a
trabalhar.
Durante um Autostop, o aquecimento dos assentos também está
operacional.
Sistema Start/Stop 3 116.
Cintos de segurança
Os cintos bloqueiam durante grandes
acelerações ou desacelerações do
veículo, mantendo os ocupantes na
posição sentada. Portanto, o risco de ferimento é consideravelmente
reduzido.
9 Aviso
Apertar o cinto de segurança
antes de cada viagem.
Na eventualidade de um acidente, os ocupantes que não usem
cintos de segurança põem em
perigo a vida dos restantes
ocupantes e a sua própria
integridade física.
Os cintos de segurança estão
concebidos para serem utilizados
apenas por uma pessoa de cada vez. Sistema de segurança para crianças
3 45.
Periodicamente, verificar todos os
componentes do cinto de segurança
para ver se funcionam bem, não
apresentam danos nem sujidade.
Os componentes danificados devem
ser substituídos. Após um acidente,
os cintos de segurança e os pré-
-tensores devem ser substituídos por
uma oficina.
Advertência
Certificar-se de que os cintos não
são danificados por sapatos ou
objectos com arestas vivas, nem
ficam presos. Evitar sujar os
carretos de inércia dos cintos.

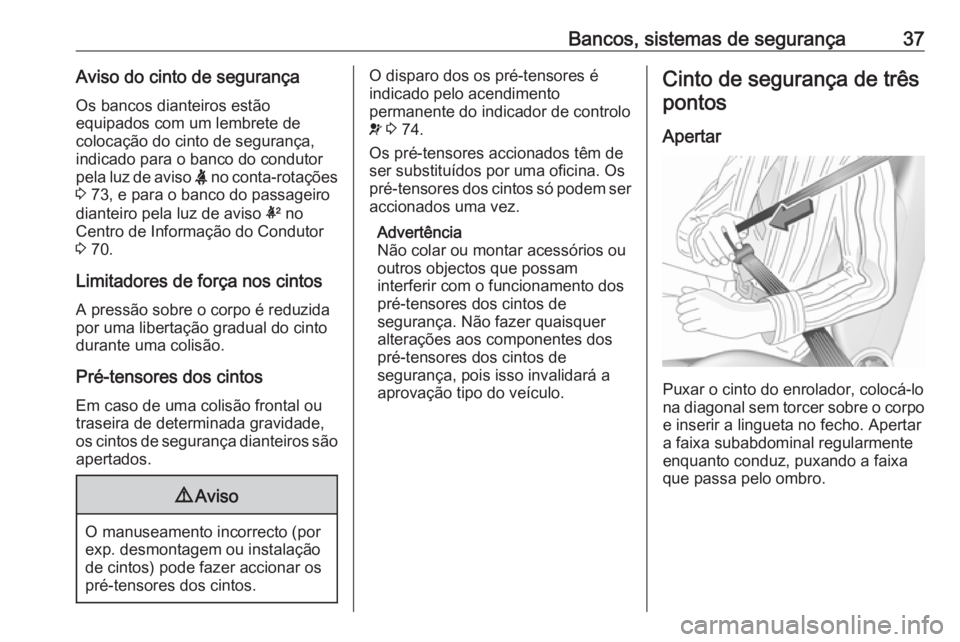

Bancos, sistemas de segurança37Aviso do cinto de segurançaOs bancos dianteiros estão
equipados com um lembrete de
colocação do cinto de segurança,
indicado para o banco do condutor
pela luz de aviso X no conta-rotações
3 73, e para o banco do passageiro
dianteiro pela luz de aviso k no
Centro de Informação do Condutor
3 70.
Limitadores de força nos cintos A pressão sobre o corpo é reduzida
por uma libertação gradual do cinto
durante uma colisão.
Pré-tensores dos cintos Em caso de uma colisão frontal ou
traseira de determinada gravidade,
os cintos de segurança dianteiros são
apertados.9 Aviso
O manuseamento incorrecto (por
exp. desmontagem ou instalação
de cintos) pode fazer accionar os
pré-tensores dos cintos.
O disparo dos os pré-tensores é
indicado pelo acendimento
permanente do indicador de controlo
v 3 74.
Os pré-tensores accionados têm de
ser substituídos por uma oficina. Os
pré-tensores dos cintos só podem ser accionados uma vez.
Advertência
Não colar ou montar acessórios ou outros objectos que possam
interferir com o funcionamento dos
pré-tensores dos cintos de
segurança. Não fazer quaisquer alterações aos componentes dos
pré-tensores dos cintos de
segurança, pois isso invalidará a
aprovação tipo do veículo.Cinto de segurança de três
pontos
Apertar
Puxar o cinto do enrolador, colocá-lo
na diagonal sem torcer sobre o corpo
e inserir a lingueta no fecho. Apertar
a faixa subabdominal regularmente
enquanto conduz, puxando a faixa
que passa pelo ombro.

38Bancos, sistemas de segurança

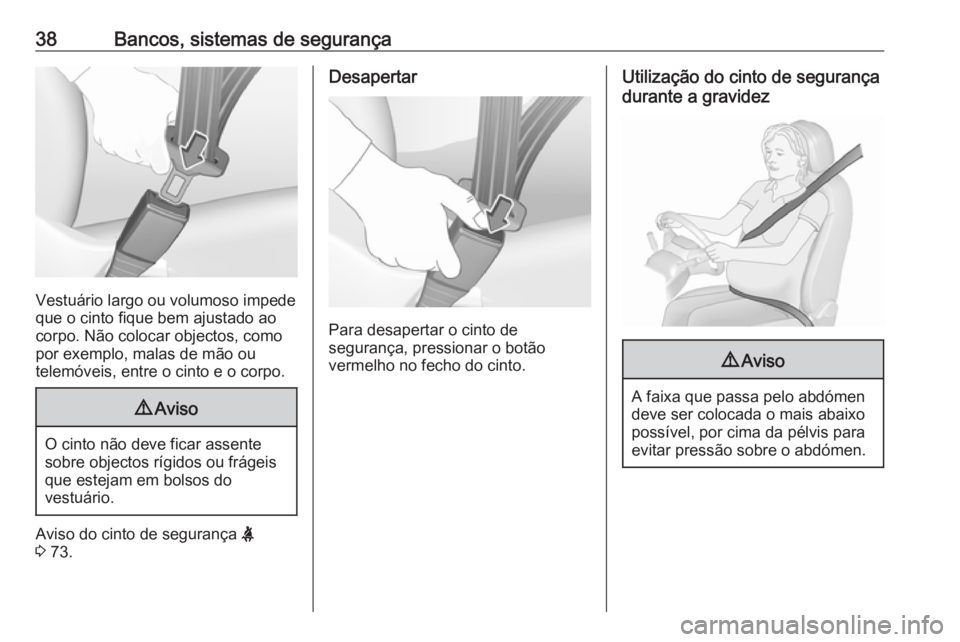

Vestuário largo ou volumoso impede
que o cinto fique bem ajustado ao
corpo. Não colocar objectos, como
por exemplo, malas de mão ou
telemóveis, entre o cinto e o corpo.
9 Aviso
O cinto não deve ficar assente
sobre objectos rígidos ou frágeis
que estejam em bolsos do
vestuário.
Aviso do cinto de segurança X
3 73.
Desapertar
Para desapertar o cinto de
segurança, pressionar o botão
vermelho no fecho do cinto.
Utilização do cinto de segurança
durante a gravidez9 Aviso
A faixa que passa pelo abdómen
deve ser colocada o mais abaixo
possível, por cima da pélvis para
evitar pressão sobre o abdómen.
