2016.5 OPEL KARL Manual de Instruções (in Portugues)

Condução e funcionamento143Consumo de combustível -Emissões de CO 2
O consumo de combustível (circuito
combinado) do modelo Opel Karl
situa-se entre 4,6 e 4,1 l/100 km.
Consoante o país, o consumo de
combustível é apresentado em km/l.
neste caso, o consumo de
combustível (circuito combinado) do
modelo Opel Karl situa-se entre 21,7
e 24,3 km/l.
A emissão de CO 2 (combinada) situa-
-se entre 106 e 94 g/km.
Consultar os valores específicos do
veículo no Certificado CE de
Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
Informação geral Os valores oficiais do consumo de
combustível e de emissões de CO 2
específicas mencionados dizem
respeito ao modelo base da UE com
equipamento padrão.Os valores de consumo de
combustível e de emissões de CO 2
são calculados de acordo com o
regulamento R (CE) N.º 715/2007 (na
versão aplicável mais recente), tendo
em consideração o peso do veículo em ordem de marcha, como
especificado pelo regulamento.
Os valores são fornecidos a título
meramente comparativo entre
diferentes versões de veículos e não
podem ser considerados uma
garantia para o consumo real de
combustível de um determinado
veículo. Equipamento adicional pode
originar valores de consumo e de
CO 2 ligeiramente superiores aos
indicados.
Para além disso, o consumo de
combustível depende do estilo de
condução de cada um e das
condições do piso e do trânsito.

144Conservação do veículoConservação do
veículoInformação geral ........................145
Acessórios e alterações no veículo .................................... 145
Imobilizar o veículo a longo prazo ...................................... 145
Recolha de veículos em fim de vida ......................................... 146
Verificações no veículo ..............146
Execução dos trabalhos ..........146
Capot ....................................... 146
Óleo de motor .......................... 147
Líquido de arrefecimento do motor ...................................... 148
Líquido limpa-vidros ................149
Travões ................................... 149
Líquido dos travões .................149
Bateria do veículo ....................150
Substituição das escovas do limpa para-brisas ....................151
Substituir lâmpadas ...................152
Faróis de halogéneo ................152
Faróis de nevoeiro ...................154
Indicadores de mudança de direção dianteiros ...................154Luzes traseiras ........................ 155
Indicadores de mudança de direção laterais .......................156
Terceira luz de travagem .........157
Luz da chapa de matrícula ......157
Luzes do habitáculo ................158
Iluminação do painel de instrumentos ........................... 158
Instalação elétrica ......................158
Fusíveis ................................... 158
Caixa de fusíveis no compartimento do motor ........160
Caixa de fusíveis no painel de instrumentos ........................... 162
Ferramentas do veículo .............164
Ferramentas ............................ 164
Rodas ........................................ 164
Pneus de inverno ....................164
Designação dos pneus ............165
Pressão dos pneus ..................165
Sistema de controlo da pressão dos pneus ............................... 166
Profundidade do relevo ...........170
Mudar para outros pneus ........171
Tampões de rodas ..................171
Correntes de neve ...................171
Kit de reparação de pneus ......172
Substituição de roda ................175
Roda sobresselente ................177Auxílio de arranque ...................180
Rebocar ..................................... 181
Rebocar o veículo ...................181
Conservação do veículo ............182
Conservação da carroçaria .....182
Conservação do habitáculo .....185

Conservação do veículo145Informação geral
Acessórios e alterações no veículo
Recomendamos a utilização de
peças e acessórios de origem e
peças aprovadas pela fábrica
específicas para o seu tipo de
veículo. Não podemos avaliar ou
garantir a qualidade de outros
produtos - mesmo que aprovados por legislação ou por qualquer outra
forma.
Não efectuar alterações no sistema
eléctrico, p. ex. alterações nas
unidades electrónicas de controlo.Atenção
Ao transportar o veículo num comboio ou num reboque, as
palas pára-lama podem ficar
danificadas.
Imobilizar o veículo a longo
prazo
Armazenamento durante muito
tempo
Se o veículo tiver de ser armazenado
por vários meses:
● Lavar e encerar o veículo.● Verificar a protecção de cera do compartimento do motor e dasubstrutura.
● Limpar e conservar os vedantes de borracha.
● Atestar completamente o depósito do combustível.
● Mudar o óleo de motor.
● Drenar o reservatório do líquido limpa-vidros.
● Verificar a protecção anti- -corrosão e o anticongelante do
líquido de arrefecimento.
● Ajustar a pressão dos pneus para o valor especificado para
carga completa.● Estacionar o veículo num local seco e bem ventilado. Engrenar
a primeira velocidade ou a
marcha-atrás. Evitar que o
veículo descaia.
● Não aplicar o travão de mão.
● Abrir o capô, fechar todas as portas e trancar o veículo.
● Desligar o grampo do terminal negativo da bateria do veículo.
Não esquecer que nenhum dos
sistemas está funcional, p. ex.
sistema de alarme anti-roubo.
Colocar em funcionamento
Quando o veículo vai ser colocado
novamente em funcionamento:
● Ligar o grampo ao terminal negativo da bateria do veículo.
Activar o sistema electrónico dos
vidros eléctricos.
● Verificar a pressão dos pneus. ● Atestar o reservatório do líquido lava-vidros.
● Verificar o nível do óleo do motor.

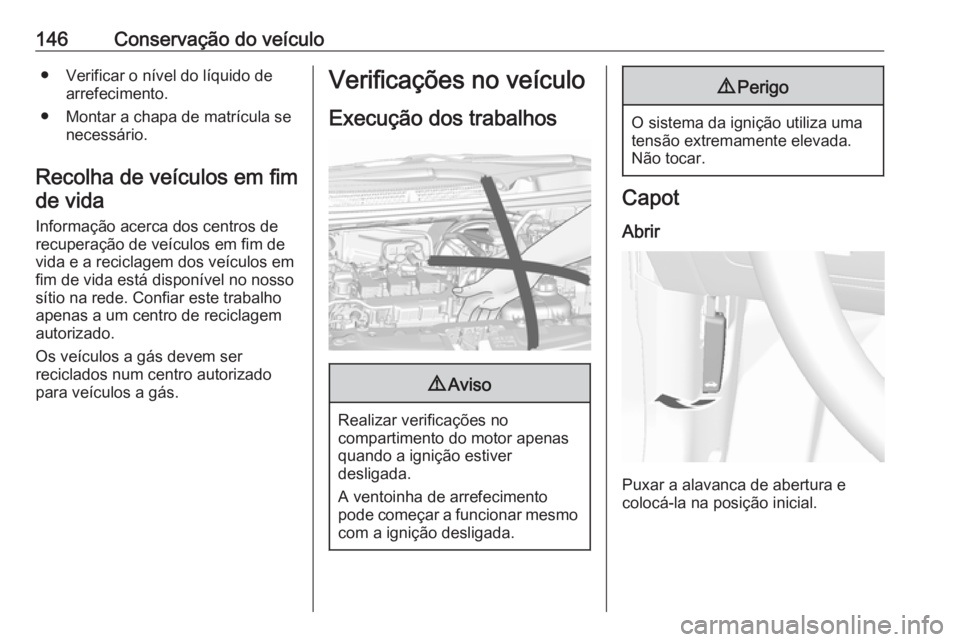

146Conservação do veículo● Verificar o nível do líquido dearrefecimento.
● Montar a chapa de matrícula se necessário.
Recolha de veículos em fim de vida
Informação acerca dos centros de
recuperação de veículos em fim de
vida e a reciclagem dos veículos em
fim de vida está disponível no nosso
sítio na rede. Confiar este trabalho
apenas a um centro de reciclagem
autorizado.
Os veículos a gás devem ser
reciclados num centro autorizado
para veículos a gás.Verificações no veículo
Execução dos trabalhos9 Aviso
Realizar verificações no
compartimento do motor apenas
quando a ignição estiver
desligada.
A ventoinha de arrefecimento
pode começar a funcionar mesmo com a ignição desligada.
9 Perigo
O sistema da ignição utiliza uma
tensão extremamente elevada. Não tocar.
Capot
Abrir
Puxar a alavanca de abertura e
colocá-la na posição inicial.

Conservação do veículo147
Empurrar o trinco de segurança para
cima e abrir o capô.
Fixar o suporte do capô.
Se o capot for aberto durante um
Autostop, o motor será ligado
automaticamente por motivos de
segurança.
Fechar
Antes de fechar o capô, empurrar o
suporte para o respectivo encaixe de
arrumação.
Baixar o capô e deixá-lo cair no
engate a partir de uma altura baixa (20-25 cm). Verificar se o capô está
engatado.Atenção
Não pressionar o capô contra o
engate para evitar amolgá-lo.
Óleo de motor
Verificar manualmente o nível do óleo de motor regularmente para evitar
danos no motor.
Certificar-se que é utilizado óleo com
a especificação correcta. Líquidos e
lubrificantes recomendados 3 187.
O consumo máximo de óleo de motor
é de 0,6 l por 1000 km.
Verificar com o veículo numa
superfície nivelada. O motor deve estar à temperatura de
funcionamento e desligado há pelo
menos 5 minutos.
Puxar a vareta para fora. Limpá-la,
inseri-la até ao batente da pega,
puxar para fora e ver qual o nível do
óleo do motor.
Inserir a vareta até ao batente da
pega e dar meia volta.
Quando o nível do óleo do motor for
inferior à marca MIN, atestar com
óleo de motor.

148Conservação do veículo
Recomendamos a utilização do
mesmo tipo de óleo do motor que foi utilizado na última mudança.
O nível do óleo de motor não deve
exceder a marca MAX na vareta.
Atenção
Óleo de motor em excesso deverá
ser drenado ou retirado por
sucção.
Capacidades 3 198.
Colocar o tampão e apertar.
Líquido de arrefecimento do motor
O líquido de arrefecimento protege
de congelamento até
aproximadamente -28 °C. Em países
nórdicos, com clima muito frio, o
líquido de arrefecimento atestado de
fábrica protege de congelamento até
aproximadamente -37 °C.Atenção
Utilizar apenas anticongelante
aprovado.
Nível do líquido de arrefecimento
Atenção
Um nível demasiado baixo do
líquido de arrefecimento poderá
causar danos no motor.
Se o sistema de arrefecimento estiver
frio, o nível do líquido de
arrefecimento deve estar acima da
marca de enchimento. Atestar se o
nível estiver baixo.
9 Aviso
Deixar o motor arrefecer antes de
abrir a tampa. Abrir a tampa com cuidado e deixar a pressão sair
devagar.
Para atestar, utilizar uma mistura 1:1
de concentrado de líquido de
arrefecimento libertado misturado
com água da torneira limpa. Caso

Conservação do veículo149não tenha líquido de arrefecimento
disponível, utilizar água da torneira
limpa. Colocar o tampão e apertar.
Mandar verificar a concentração de líquido de arrefecimento e a causa da perda de líquido de arrefecimento
numa oficina.
Líquido limpa-vidros
Encher com água limpa misturada
com uma quantidade adequada de
líquido lava-pára-brisas aprovado
que contenha anticongelante.
Atenção
Apenas líquido lava-vidros com
uma concentração de
anticongelante suficiente dá
protecção em temperaturas
baixas ou uma baixa súbita de
temperatura.
Travões
No caso de uma espessura mínima
dos calços dos travões, ouvir-se-á um
silvo durante a travagem.
Pode-se continuar a conduzir nessa
situação mas deve substituir-se os
calços dos travões o mais depressa
possível.
Depois de montar calços novos, não
travar a fundo desnecessariamente
nas primeiras viagens.
Líquido dos travões9 Aviso
O líquido dos travões é venenoso
e corrosivo. Evitar o contacto com olhos, pele, tecidos e superfícies
pintadas.
O nível do líquido dos travões deve
situar-se entre as marcas MIN e
MAX .
Se o nível do líquido estiver abaixo de MIN , procurar assistência numa
oficina.

150Conservação do veículoLíquido dos travões e da embraiagem
3 187.
Bateria do veículo
A bateria do veículo não precisa de
manutenção, desde que o perfil de
condução permita carga suficiente
para a bateria. Deslocações curtas e
arranques frequentes do motor
podem descarregar a bateria do
veículo. Evitar a utilização de
consumidores de energia
desnecessários.
As baterias não devem ser
eliminadas junto com os resíduos
domésticos. Devem ser colocadas
em pontos de recolha para
reciclagem apropriados (i.e. pilhões).
Deixar o veículo parado durante mais
de 4 semanas pode provocar a
descarga da bateria do veículo.
Desligar o grampo do terminal
negativo da bateria do veículo.
Assegurar que a ignição está
desligada antes de ligar ou desligar a bateria do veículo.
Protecção contra descarga da bateria 3 102.
Substituir a bateria do veículo Advertência
Qualquer incumprimento das
instruções indicadas nesta secção poderá levar à desactivação
temporária do sistema Start/Stop.
Quando a bateria do veículo está a ser substituída, certificar-se de que
não existem orifícios de ventilação
abertos nas proximidades do terminal positivo. Se um orifício de ventilação
estiver aberto nesta área, deve ser
fechado com um tampão falso, e a
ventilação na proximidade do
terminal negativo deve ser aberta.Em veículos com uma bateria AGM
(tapete de vidro absorvente), garantir
que a mesma é substituída por outra
bateria AGM.
Recomendamos a utilização de uma
bateria Opel original.
Advertência
A utilização de uma bateria do
veículo AGM diferente da bateria de
veículo Opel original poderá resultar
num desempenho inferior.
Recomendamos que substitua a
bateria do veículo numa oficina.
Sistema Start/Stop 3 116.
Carregar a bateria do veículo9 Aviso
Nos veículos com sistema Start/
Stop, certificar-se de que o
potencial de carga não excede os
14,6 volts quando é utilizado um
carregador de baterias. Caso
contrário, a bateria poderá sofrer
danos.
Auxílio de arranque 3 180.
