Araç bakımı2554. Ampulü ampul tutucusundançekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
İç aydınlatma
İç aydınlatma lambası, Okuma
lambaları
Lamba değişimini sadece bir servise
yaptırın.
Bagaj bölümü aydınlatması1. Lambayı tornavidayla çektirerek yuvasından dışarı çıkarın.
2. Ampulü hafifçe yaylı kelepçeye doğru bastırın ve dışarı çıkarın.
3. Yeni ampulü takın.
4. Lambayı yuvasına yerleştirin.
Gösterge paneli aydınlatması
Lamba değişimini sadece bir servise
yaptırın.
Elektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta en fazla üç adet sigorta kutusu
olabilir:
● motor bölümünde ön sol kısımda
● gösterge panelinin sol tarafında
● bagaj bölümünde sol taraftaki kapağın arkasında
Sigortaların sigorta kutuları içindeki
düzeni araç donanımına bağlı olarak
farklı olabilir ve bunlar tablolarda tip A
ve tip B olarak gösterilmiştir.
Tip A, tüm 5 kapılı hatchback ve 4
kapılı binek araç varyantlarının yanı
sıra elektrikli arka kapak veya römork çekme veya arka aksesuar prizlerine
sahip Sports Tourer veya Country
Tourer anlamına gelir.
Tip B, elektrikli arka kapak, römork
çekme ve arka aksesuar prizlerine
sahip olmayan Sports Tourer veya
Country Tourer anlamına gelir.
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.

256Araç bakımı

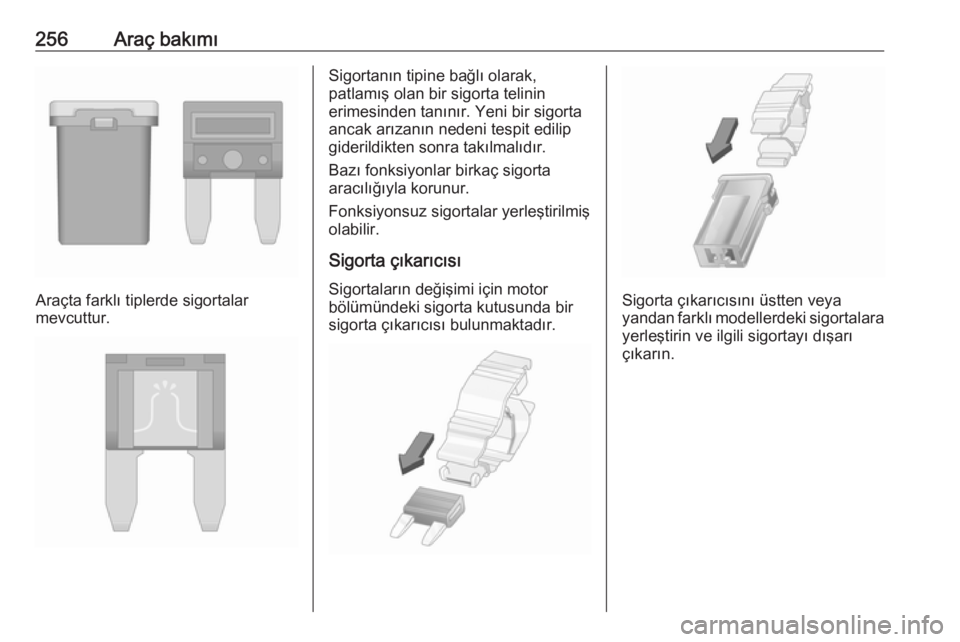

Araçta farklı tiplerde sigortalar
mevcuttur.
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.

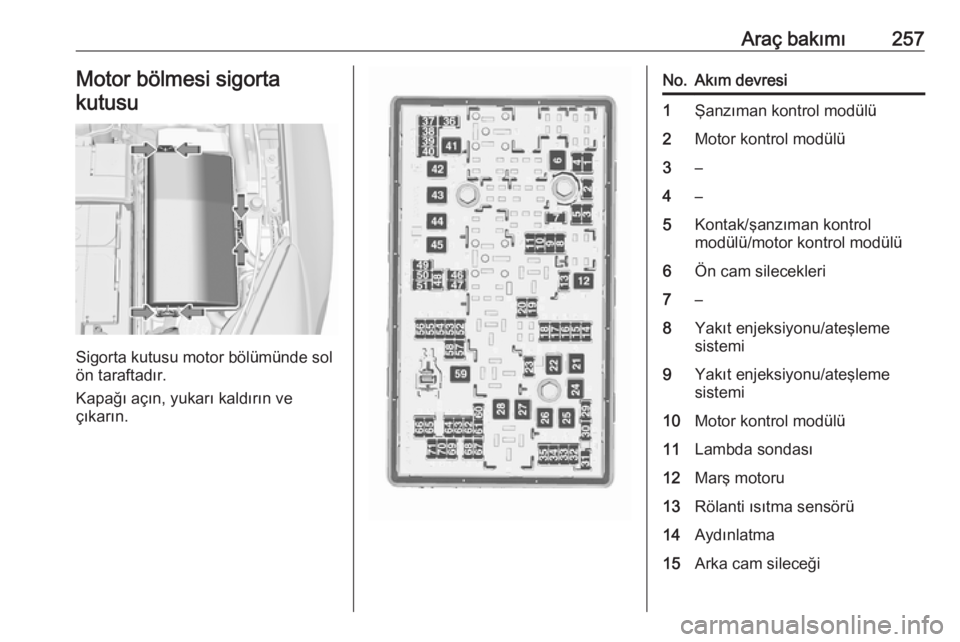

Araç bakımı257Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı açın, yukarı kaldırın ve
çıkarın.
No.Akım devresi1Şanzıman kontrol modülü2Motor kontrol modülü3–4–5Kontak/şanzıman kontrol
modülü/motor kontrol modülü6Ön cam silecekleri7–8Yakıt enjeksiyonu/ateşleme
sistemi9Yakıt enjeksiyonu/ateşleme
sistemi10Motor kontrol modülü11Lambda sondası12Marş motoru13Rölanti ısıtma sensörü14Aydınlatma15Arka cam sileceği

258Araç bakımıNo.Akım devresi16Vakum pompası/Kütle hava
akış ölçer/Yakıtta su var
sensörü/DC trafosu17Ek arka lambalar (tip B)18Sürüşe duyarlı ön farlar (AFL)19Sürüşe duyarlı ön farlar (AFL)20Yakıt pompası21Elektrik kumandalı cam, arka22ABS23Hıza ve sürüşe duyarlı direk‐
siyon24Elektrik kumandalı cam, ön25Aksesuar prizleri (tip A)
Ek arka lambalar (tip B)26ABS27Elektrikli el freni28Isıtmalı arka cam29Sol elektrikli koltuk30Sağ elektrikli koltukNo.Akım devresi31Klima sistemi32Gövde kontrol modülü33Isıtmalı ön koltuklar34Sürgülü açılır tavan (Sunroof)
(Tip A)
Arka kapak kilidi (tip B)35Bilgi ve Eğlence Sistemi (tip A)
Arka kapak kilidi (tip B)36–37Sağ uzun huzmeli far38Sol uzun huzmeli far39–40–41Vakum pompası42Radyatör fanı43Araç aküsü/DC trafosu (sadece
dur-kalk sistemli araçlarda)44Far yıkama sistemiNo.Akım devresi45Radyatör fanı46Terminal 87/Ana röle47Lambda sondası48Sis farı49Sağ kısa huzmeli far50Sol kısa huzmeli far51Korna52Ateşleme53Ateşleme,Havalandırmalı ön
koltuklar54Ateşleme55Elektrikli camlar/Ayna katlama56Cam yıkama sistemi57–58–59Dizel yakıt ısıtma/Emisyon
kontrol sistemi60Ayna ısıtıcısı

Araç bakımı259No.Akım devresi61Ayna ısıtıcısı62Isıtmalı direksiyon simidi
(sadece bagaj bölmesi sigorta
kutusu olmayan araçlar)63Arka cam sensörü64Sürüşe duyarlı ön farlar (AFL)65Yardımcı pompa (sadece dur-
kalk sistemli araçlarda)66Arka cam yıkama sistemi67Yakıt sistemi kontrol modülü68–69Araç aküsü sensörü70Yağmur sensörü71Araç aküsü sensörü
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

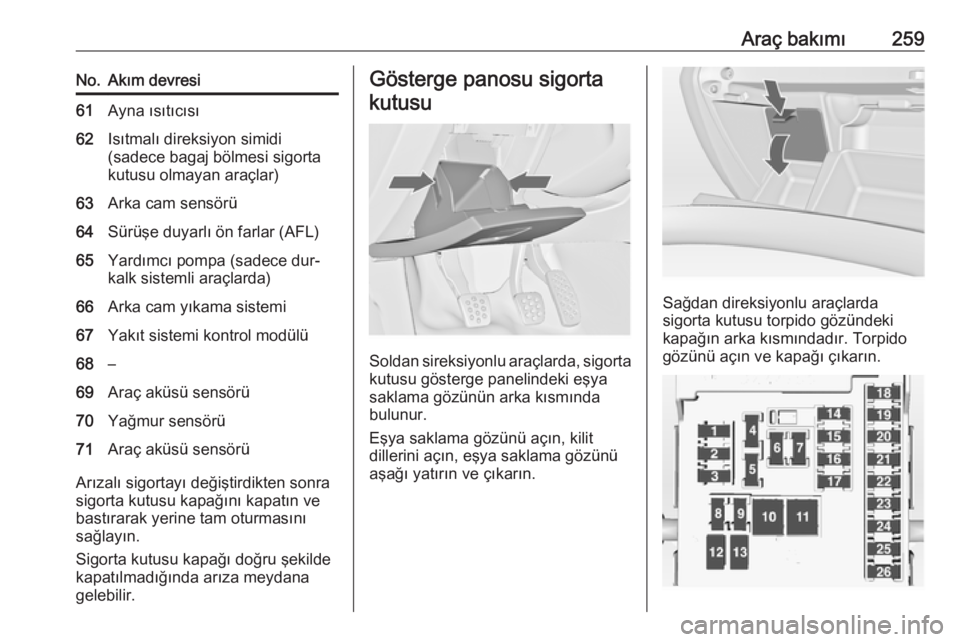

Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın, kilit
dillerini açın, eşya saklama gözünü
aşağı yatırın ve çıkarın.
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın ve kapağı çıkarın.

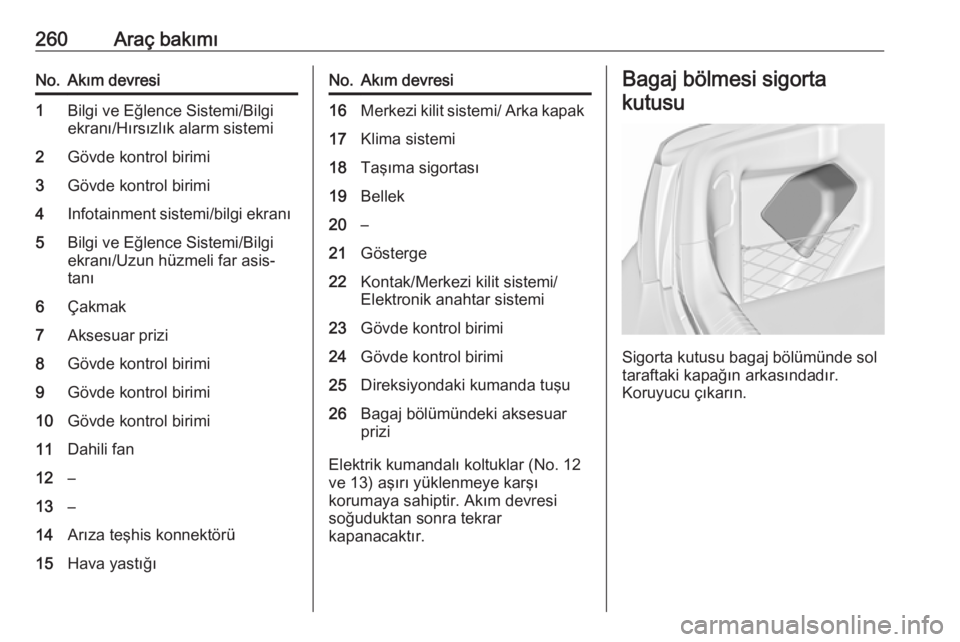

260Araç bakımıNo.Akım devresi1Bilgi ve Eğlence Sistemi/Bilgi
ekranı/Hırsızlık alarm sistemi2Gövde kontrol birimi3Gövde kontrol birimi4Infotainment sistemi/bilgi ekranı5Bilgi ve Eğlence Sistemi/Bilgi
ekranı/Uzun hüzmeli far asis‐
tanı6Çakmak7Aksesuar prizi8Gövde kontrol birimi9Gövde kontrol birimi10Gövde kontrol birimi11Dahili fan12–13–14Arıza teşhis konnektörü15Hava yastığıNo.Akım devresi16Merkezi kilit sistemi/ Arka kapak17Klima sistemi18Taşıma sigortası19Bellek20–21Gösterge22Kontak/Merkezi kilit sistemi/
Elektronik anahtar sistemi23Gövde kontrol birimi24Gövde kontrol birimi25Direksiyondaki kumanda tuşu26Bagaj bölümündeki aksesuar
prizi
Elektrik kumandalı koltuklar (No. 12
ve 13) aşırı yüklenmeye karşı
korumaya sahiptir. Akım devresi
soğuduktan sonra tekrar
kapanacaktır.
Bagaj bölmesi sigorta
kutusu
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucu çıkarın.

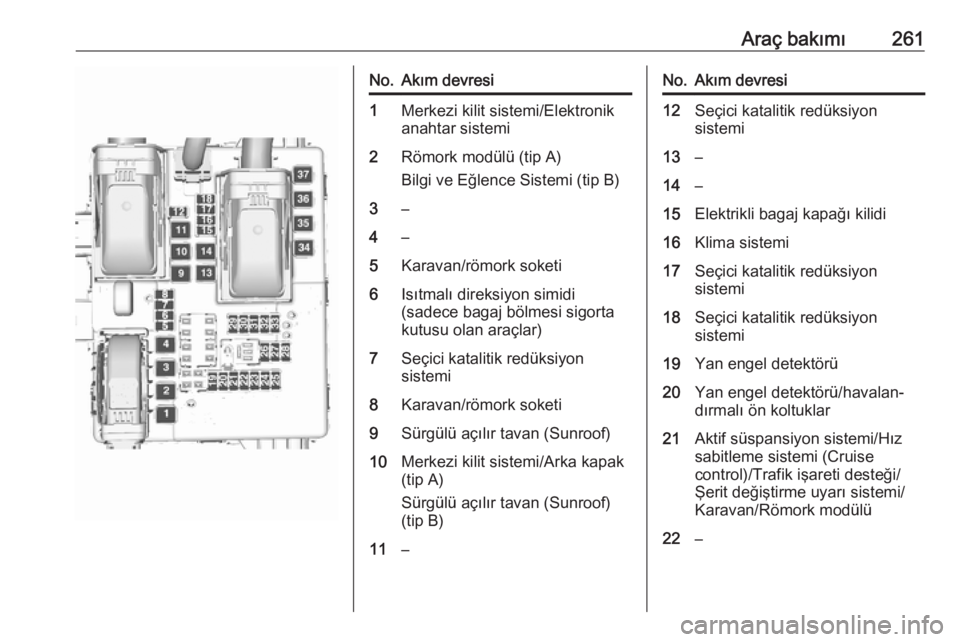

Araç bakımı261No.Akım devresi1Merkezi kilit sistemi/Elektronik
anahtar sistemi2Römork modülü (tip A)
Bilgi ve Eğlence Sistemi (tip B)3–4–5Karavan/römork soketi6Isıtmalı direksiyon simidi
(sadece bagaj bölmesi sigorta
kutusu olan araçlar)7Seçici katalitik redüksiyon
sistemi8Karavan/römork soketi9Sürgülü açılır tavan (Sunroof)10Merkezi kilit sistemi/Arka kapak
(tip A)
Sürgülü açılır tavan (Sunroof)
(tip B)11–No.Akım devresi12Seçici katalitik redüksiyon
sistemi13–14–15Elektrikli bagaj kapağı kilidi16Klima sistemi17Seçici katalitik redüksiyon
sistemi18Seçici katalitik redüksiyon
sistemi19Yan engel detektörü20Yan engel detektörü/havalan‐
dırmalı ön koltuklar21Aktif süspansiyon sistemi/Hız
sabitleme sistemi (Cruise
control)/Trafik işareti desteği/
Şerit değiştirme uyarı sistemi/
Karavan/Römork modülü22–

262Araç bakımıNo.Akım devresi23Tüm tekerlerden çekiş/Hırsızlık
alarm sistemi24–25–26–27–28–29Römork modülü/Taşıma sigor‐
tası (tip A)30Yan engel detektörü31–32–33–34Sürgülü açılır tavan (Sunroof)35–36–37–Araç takımları

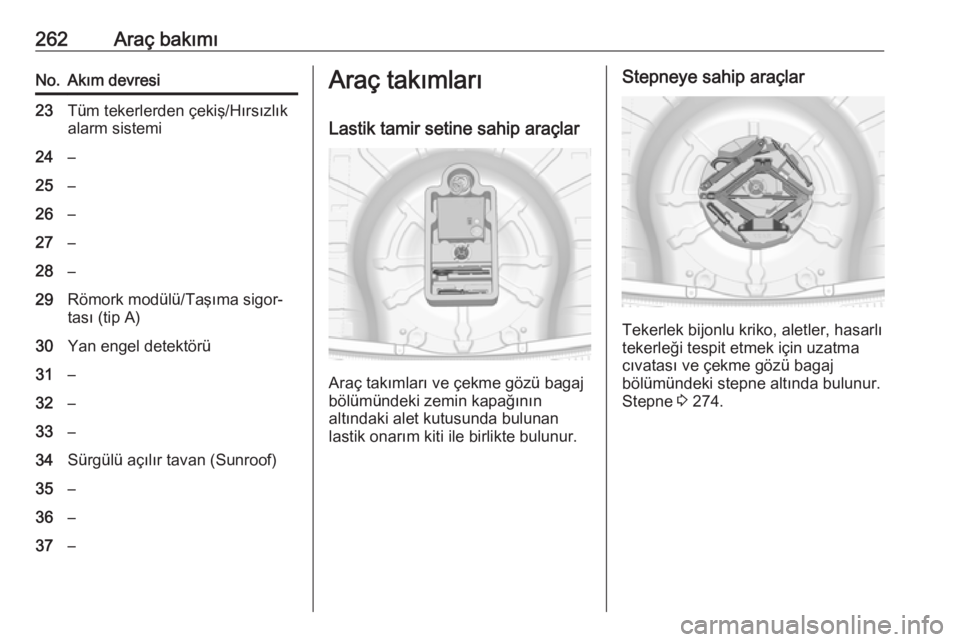

Lastik tamir setine sahip araçlar
Araç takımları ve çekme gözü bagaj
bölümündeki zemin kapağının
altındaki alet kutusunda bulunan
lastik onarım kiti ile birlikte bulunur.
Stepneye sahip araçlar
Tekerlek bijonlu kriko, aletler, hasarlı
tekerleği tespit etmek için uzatma
cıvatası ve çekme gözü bagaj
bölümündeki stepne altında bulunur.
Stepne 3 274.
