Eşya saklama ve bagaj bölümleri799Uyarı
Zemin kapağı kontrolsüz olarak uç
pozisyonlara kayabileceğinden
araç yokuşa park edilmiş
durumdayken kayar zemin
kapağını kullanarak bagaj
bölümüne yükleme veya boşaltma
yapmayın.
Zemin kapağını sadece araçta yük
olmadığında kaldırın veya indirin. Yaralanma tehlikesi.
Stepneye veya lastik onarım setine
erişmek için, zemin kapağını kaldırın ve tespit kayışını üst arka kapağın üst
kenarındaki girintiye bağlayın.
Kapağı sadece üzerinde yük olmadan
kaldırın ve bağlayın.
Sabitleme halkaları
Sabitleme halkaları, eşya taşırken,
sabitleme kayışlarıyla veya bagaj
ağıyla eşyaları kaymaya karşı
emniyete almak için tasarlanmıştır.
Yük yönetim sistemi (FlexOrganizer)
FlexOrganizer sistemi, bagaj
bölgesini bölümlere ayırmak için
esnek bir sistemdir.
Sistem şu parçalardan oluşur:
● Adaptörler
● muhafaza cepleri
● kancalar
● eşya kutusu
● kayış takımı
Bu bileşenler bagaj bölgesinin her iki
yan panelindeki kılavuz kızaklara
adaptör ya da kanca kullanılarak
monte edilmektedir.
Adaptörleri kızağa yerleştirme
Tutamak plakasını açın, adaptörü
kızağın üstteki ve alttaki yuvasına
yerleştirin, istenilen pozisyonda

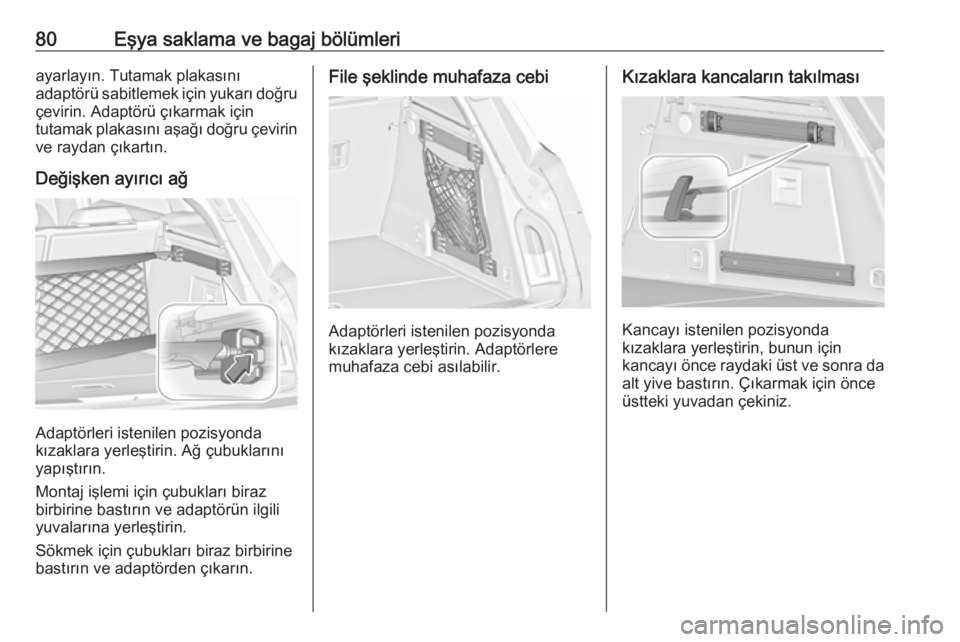

80Eşya saklama ve bagaj bölümleriayarlayın. Tutamak plakasını
adaptörü sabitlemek için yukarı doğru
çevirin. Adaptörü çıkarmak için
tutamak plakasını aşağı doğru çevirin ve raydan çıkartın.
Değişken ayırıcı ağ
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Ağ çubuklarını
yapıştırın.
Montaj işlemi için çubukları biraz
birbirine bastırın ve adaptörün ilgili
yuvalarına yerleştirin.
Sökmek için çubukları biraz birbirine
bastırın ve adaptörden çıkarın.
File şeklinde muhafaza cebi
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Adaptörlere
muhafaza cebi asılabilir.
Kızaklara kancaların takılması
Kancayı istenilen pozisyonda
kızaklara yerleştirin, bunun için
kancayı önce raydaki üst ve sonra da
alt yive bastırın. Çıkarmak için önce
üstteki yuvadan çekiniz.

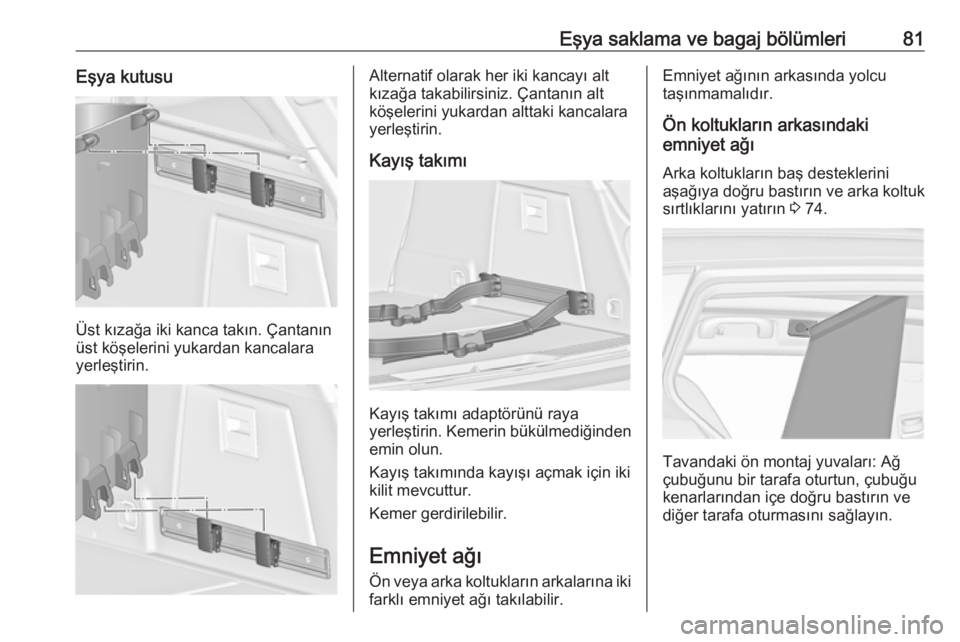

Eşya saklama ve bagaj bölümleri81Eşya kutusu
Üst kızağa iki kanca takın. Çantanın
üst köşelerini yukardan kancalara
yerleştirin.
Alternatif olarak her iki kancayı alt
kızağa takabilirsiniz. Çantanın alt
köşelerini yukardan alttaki kancalara
yerleştirin.
Kayış takımı
Kayış takımı adaptörünü raya
yerleştirin. Kemerin bükülmediğinden
emin olun.
Kayış takımında kayışı açmak için iki
kilit mevcuttur.
Kemer gerdirilebilir.
Emniyet ağı
Ön veya arka koltukların arkalarına iki farklı emniyet ağı takılabilir.
Emniyet ağının arkasında yolcu
taşınmamalıdır.
Ön koltukların arkasındaki
emniyet ağı
Arka koltukların baş desteklerini
aşağıya doğru bastırın ve arka koltuk
sırtlıklarını yatırın 3 74.
Tavandaki ön montaj yuvaları: Ağ
çubuğunu bir tarafa oturtun, çubuğu
kenarlarından içe doğru bastırın ve
diğer tarafa oturmasını sağlayın.

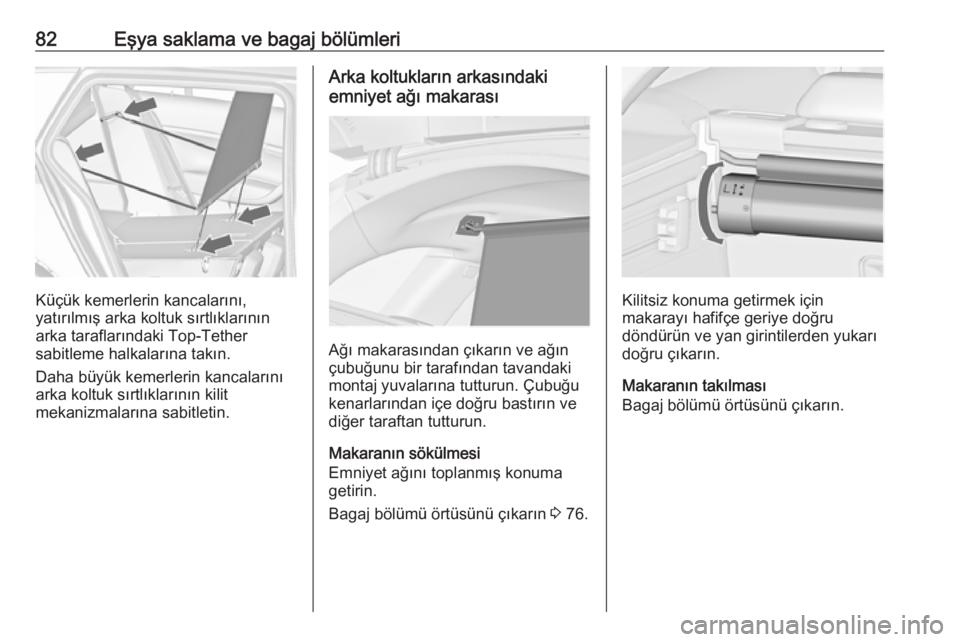

82Eşya saklama ve bagaj bölümleri
Küçük kemerlerin kancalarını,
yatırılmış arka koltuk sırtlıklarının arka taraflarındaki Top-Tether
sabitleme halkalarına takın.
Daha büyük kemerlerin kancalarını
arka koltuk sırtlıklarının kilit
mekanizmalarına sabitletin.
Arka koltukların arkasındaki
emniyet ağı makarası
Ağı makarasından çıkarın ve ağın
çubuğunu bir tarafından tavandaki
montaj yuvalarına tutturun. Çubuğu
kenarlarından içe doğru bastırın ve
diğer taraftan tutturun.
Makaranın sökülmesi
Emniyet ağını toplanmış konuma
getirin.
Bagaj bölümü örtüsünü çıkarın 3 76.
Kilitsiz konuma getirmek için
makarayı hafifçe geriye doğru
döndürün ve yan girintilerden yukarı
doğru çıkarın.
Makaranın takılması
Bagaj bölümü örtüsünü çıkarın.

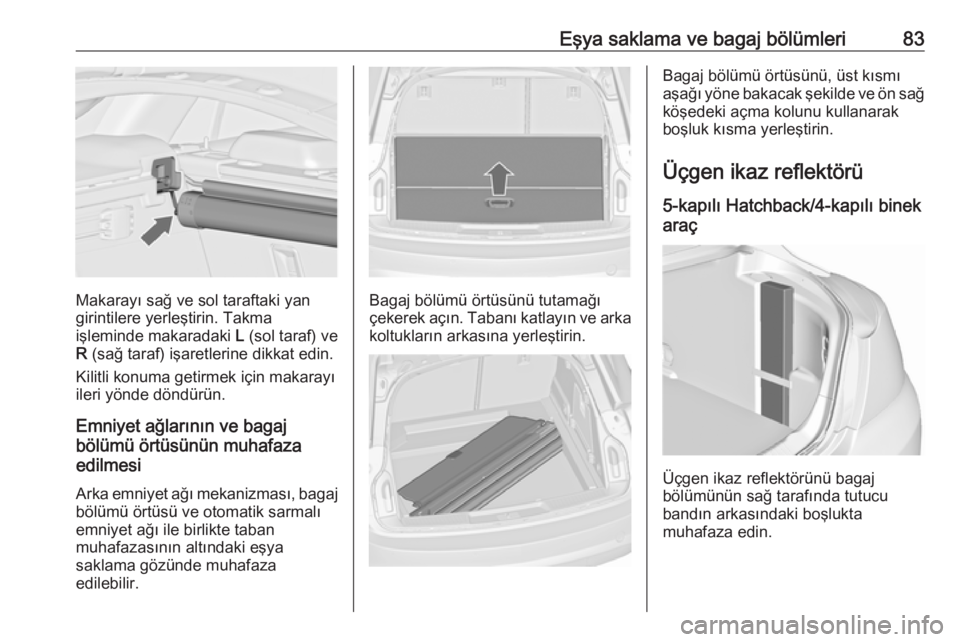

Eşya saklama ve bagaj bölümleri83
Makarayı sağ ve sol taraftaki yan
girintilere yerleştirin. Takma
işleminde makaradaki L (sol taraf) ve
R (sağ taraf) işaretlerine dikkat edin.
Kilitli konuma getirmek için makarayı
ileri yönde döndürün.
Emniyet ağlarının ve bagaj
bölümü örtüsünün muhafaza
edilmesi
Arka emniyet ağı mekanizması, bagaj bölümü örtüsü ve otomatik sarmalı
emniyet ağı ile birlikte taban
muhafazasının altındaki eşya
saklama gözünde muhafaza
edilebilir.Bagaj bölümü örtüsünü tutamağı
çekerek açın. Tabanı katlayın ve arka
koltukların arkasına yerleştirin.
Bagaj bölümü örtüsünü, üst kısmı
aşağı yöne bakacak şekilde ve ön sağ köşedeki açma kolunu kullanarak
boşluk kısma yerleştirin.
Üçgen ikaz reflektörü 5-kapılı Hatchback/4-kapılı binek
araç
Üçgen ikaz reflektörünü bagaj
bölümünün sağ tarafında tutucu
bandın arkasındaki boşlukta
muhafaza edin.

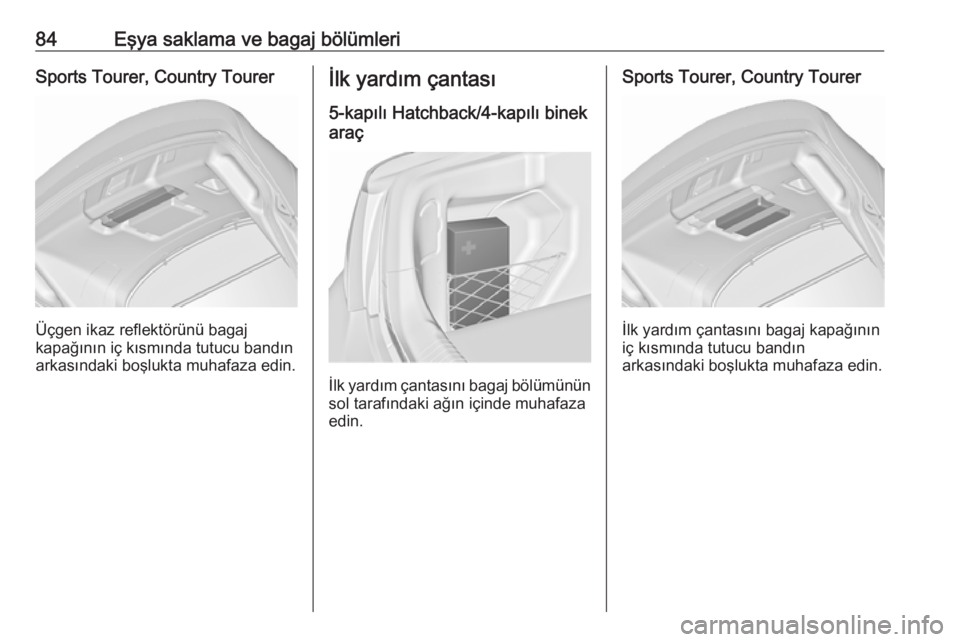

84Eşya saklama ve bagaj bölümleriSports Tourer, Country Tourer
Üçgen ikaz reflektörünü bagaj
kapağının iç kısmında tutucu bandın arkasındaki boşlukta muhafaza edin.
İlk yardım çantası
5-kapılı Hatchback/4-kapılı binekaraç
İlk yardım çantasını bagaj bölümünün sol tarafındaki ağın içinde muhafazaedin.
Sports Tourer, Country Tourer
İlk yardım çantasını bagaj kapağının
iç kısmında tutucu bandın
arkasındaki boşlukta muhafaza edin.

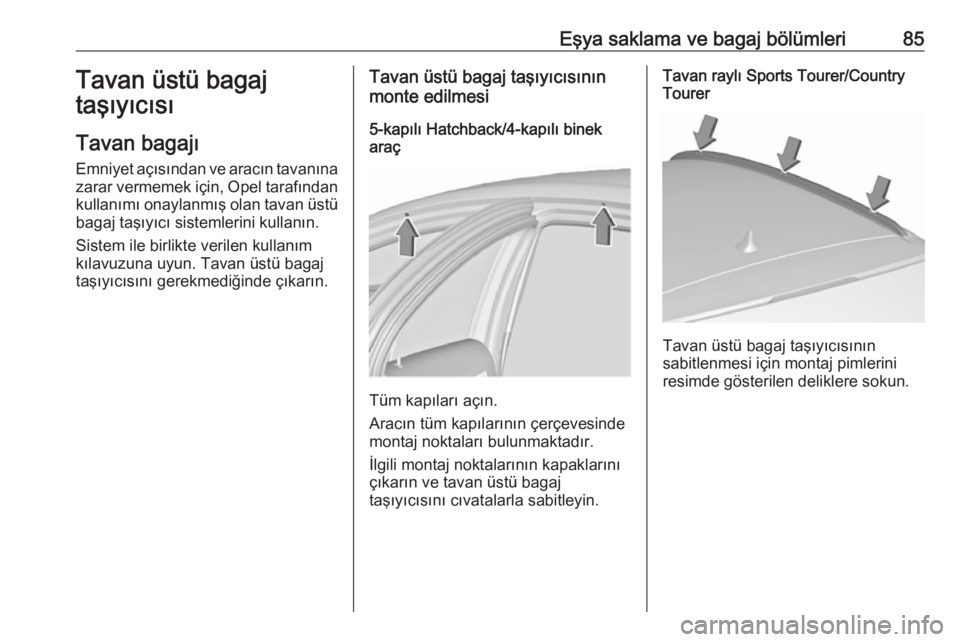

Eşya saklama ve bagaj bölümleri85Tavan üstü bagaj
taşıyıcısı
Tavan bagajı
Emniyet açısından ve aracın tavanına
zarar vermemek için, Opel tarafından
kullanımı onaylanmış olan tavan üstü bagaj taşıyıcı sistemlerini kullanın.
Sistem ile birlikte verilen kullanım
kılavuzuna uyun. Tavan üstü bagaj
taşıyıcısını gerekmediğinde çıkarın.Tavan üstü bagaj taşıyıcısının
monte edilmesi
5-kapılı Hatchback/4-kapılı binek
araç
Tüm kapıları açın.
Aracın tüm kapılarının çerçevesinde
montaj noktaları bulunmaktadır.
İlgili montaj noktalarının kapaklarını çıkarın ve tavan üstü bagaj
taşıyıcısını cıvatalarla sabitleyin.
Tavan raylı Sports Tourer/Country Tourer
Tavan üstü bagaj taşıyıcısının
sabitlenmesi için montaj pimlerini
resimde gösterilen deliklere sokun.

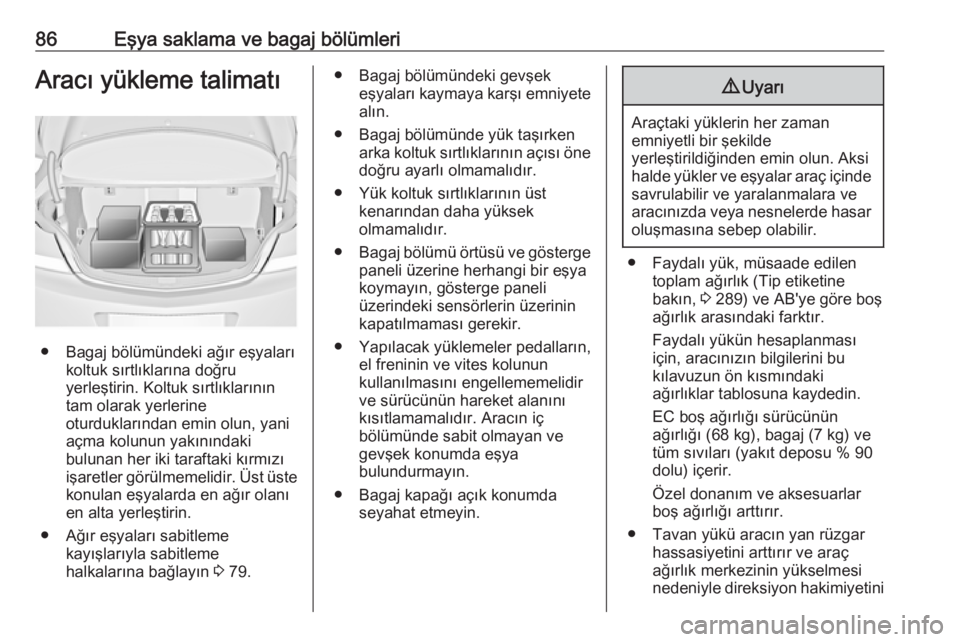

86Eşya saklama ve bagaj bölümleriAracı yükleme talimatı
● Bagaj bölümündeki ağır eşyalarıkoltuk sırtlıklarına doğru
yerleştirin. Koltuk sırtlıklarının
tam olarak yerlerine
oturduklarından emin olun, yani
açma kolunun yakınındaki
bulunan her iki taraftaki kırmızı
işaretler görülmemelidir. Üst üste
konulan eşyalarda en ağır olanı
en alta yerleştirin.
● Ağır eşyaları sabitleme kayışlarıyla sabitleme
halkalarına bağlayın 3 79.
● Bagaj bölümündeki gevşek
eşyaları kaymaya karşı emniyetealın.
● Bagaj bölümünde yük taşırken arka koltuk sırtlıklarının açısı öne
doğru ayarlı olmamalıdır.
● Yük koltuk sırtlıklarının üst kenarından daha yüksek
olmamalıdır.
● Bagaj bölümü örtüsü ve gösterge
paneli üzerine herhangi bir eşya
koymayın, gösterge paneli
üzerindeki sensörlerin üzerinin kapatılmaması gerekir.
● Yapılacak yüklemeler pedalların, el freninin ve vites kolunun
kullanılmasını engellememelidir
ve sürücünün hareket alanını
kısıtlamamalıdır. Aracın iç
bölümünde sabit olmayan ve
gevşek konumda eşya
bulundurmayın.
● Bagaj kapağı açık konumda seyahat etmeyin.9Uyarı
Araçtaki yüklerin her zaman
emniyetli bir şekilde
yerleştirildiğinden emin olun. Aksi
halde yükler ve eşyalar araç içinde savrulabilir ve yaralanmalara ve
aracınızda veya nesnelerde hasar oluşmasına sebep olabilir.
● Faydalı yük, müsaade edilen toplam ağırlık (Tip etiketine
bakın, 3 289) ve AB'ye göre boş
ağırlık arasındaki farktır.
Faydalı yükün hesaplanması
için, aracınızın bilgilerini bu
kılavuzun ön kısmındaki
ağırlıklar tablosuna kaydedin.
EC boş ağırlığı sürücünün
ağırlığı (68 kg), bagaj (7 kg) ve
tüm sıvıları (yakıt deposu % 90
dolu) içerir.
Özel donanım ve aksesuarlar
boş ağırlığı arttırır.
● Tavan yükü aracın yan rüzgar hassasiyetini arttırır ve araç
ağırlık merkezinin yükselmesi nedeniyle direksiyon hakimiyetini
