Îngrijirea autovehiculului215
2. Apropiaţi ambele cleme şiscoateţi soclul becului din carcasa
farului.
3. Demontaţi becul din soclu prin tragere.
4. Înlocuiţi şi introduceţi noul bec în soclu.
5. Introduceţi soclul becului în carcasa farului şi rotiţi în sens
orar.
Lămpile de poziţie laterale/
funcţia lumini pe timp de zi cu
leduri
Lămpile de poziţie laterale şi luminile de poziţie pe timp de zi sunt
proiectate ca leduri şi nu pot fi
schimbate. În cazului unui LED
defect, apelaţi la un atelier service.
Farurile cu xenon9 Pericol
Farurile Xenon lucrează la
tensiuni extrem de înalte. Nu
atingeţi. Apelaţi la un atelier
service pentru înlocuirea
becurilor.
Lămpile de poziţie laterale/utilizarea
luminilor de poziţie pe timp de zi sunt
proiectate ca leduri şi nu pot fi
schimbate.
Becuri le pentru lămpile de Viraj se
pot înlocui.
Lămpi de semnalizare din faţă
3 216.
Iluminatul în curbă
1. Rotiţi capacul (3) în sens antiorar şi scoateţi-l.
Page 218 of 287
216Îngrijirea autovehiculului
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Scoateţi prin decuplare şi tragere becul din fişa conectoare.
4. Înlocuiţi becul. Conectaţi şi cuplaţi
soclul becului la fişa conectoare.
5. Introduceţi soclul becului în reflector şi rotiţi în sens orarpentru fixare.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Proiectoarele de ceaţă
Becurile sunt accesibile din partea de dedesubt a autovehiculului.
1. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.
2. Deblocaţi soclul becului din fişade conectare prin presarea clemei
de fixare.
3. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
4. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
Lămpile de semnalizare din faţă
Lămpile de semnalizare din faţă sunt alcătuite din becuri cu durata mare de
utilizare şi nu pot fi schimbate.
Page 219 of 287
Îngrijirea autovehiculului217În cazului defectării unui bec cu
durată mare de utilizare, apelaţi la un
atelier service.
Lămpile de poziţie din spate
1. Desfaceţi capacul din portbagaj de pe partea corespunzătoare şi
scoateţi-l afară.
2. Deşurubaţi manual ambele piuliţe
de fixare din plastic.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Presaţi clemele de fixare şi scoateţi soclul becului din corpul
ansamblului de iluminat.
Page 220 of 287
218Îngrijirea autovehiculului5. Scoateţi şi înlocuiţi beculîmpingând uşor becul în soclu şi
rotind în sens antiorar:
Lampa de poziţie spate/ frână ( 1)
Lampa de semnalizare ( 2)
6. Introduceţi şi rotiţi becul în sens orar în blocul optic spate. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din caroseria
autovehiculului şi strângeţi
piuliţele de plastic de fixare din
interiorul portbagajului.
Închideţi şi cuplaţi capacul.
Lampa de marşarier/lampa de
ceaţă spate
Lampa de marşarier se află în blocul
optic din partea dreaptă a hayonului,
iar lampa de ceaţă spate se află în
blocul optic din partea stângă a
hayonului.

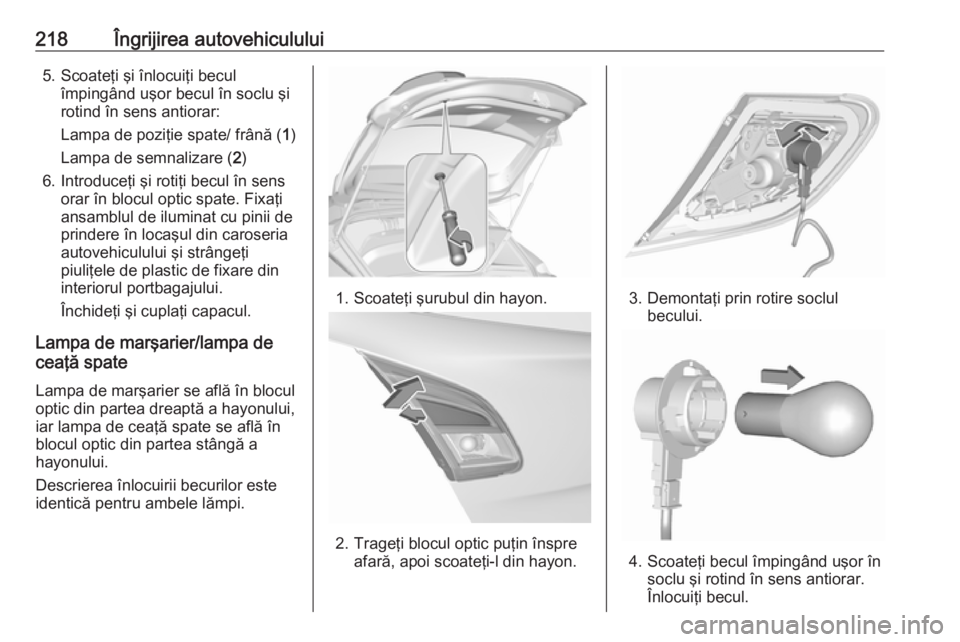

Descrierea înlocuirii becurilor este
identică pentru ambele lămpi.
1. Scoateţi şurubul din hayon.
2. Trageţi blocul optic puţin înspre afară, apoi scoateţi-l din hayon.
3. Demontaţi prin rotire soclulbecului.
4. Scoateţi becul împingând uşor în soclu şi rotind în sens antiorar.
Înlocuiţi becul.
Page 221 of 287
Îngrijirea autovehiculului2195.Introduceţi soclul becului în bloc şi
rotiţi pentru fixare.
6. Montaţi blocul optic în hayon şi fixaţi cu şurubul.
Lămpile de semnalizare laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Scoateţi becul din soclu şi înlocuiţi-l.
4. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Lampa de frână montată în centru sus
Apelaţi la un atelier service pentru
înlocuirea ledurilor.
Luminile pentru plăcuţa de
înmatriculare
Page 222 of 287
220Îngrijirea autovehiculului1. Introduceţi şurubelniţa îndegajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.
2. Scoateţi lampa apăsând în jos, fără a trage cablul.
3. Demontaţi soclul becului de lacarcasa lămpii prin rotirea în sens
antiorar.
4. Scoateţi becul din soclu şi înlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi cuplaţi-o.
Luminile interioare
Plafoniera, lămpi de lectură Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Plafoniera
Apelaţi la un atelier service pentru
înlocuirea becurilor.Iluminarea panoului de bord
Apelaţi la un atelier service pentru
înlocuirea becurilor.
