2016.5 OPEL CASCADA Betriebsanleitung (in German)

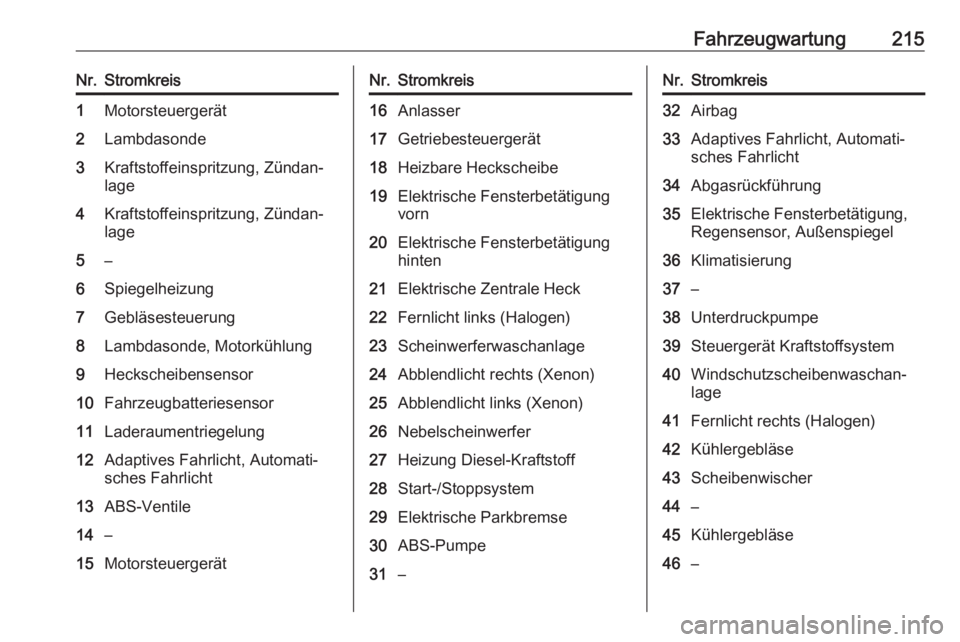

Fahrzeugwartung215Nr.Stromkreis1Motorsteuergerät2Lambdasonde3Kraftstoffeinspritzung, Zündan‐
lage4Kraftstoffeinspritzung, Zündan‐
lage5–6Spiegelheizung7Gebläsesteuerung8Lambdasonde, Motorkühlung9Heckscheibensensor10Fahrzeugbatteriesensor11Laderaumentriegelung12Adaptives Fahrlicht, Automati‐
sches Fahrlicht13ABS-Ventile14–15MotorsteuergerätNr.Stromkreis16Anlasser17Getriebesteuergerät18Heizbare Heckscheibe19Elektrische Fensterbetätigung
vorn20Elektrische Fensterbetätigung
hinten21Elektrische Zentrale Heck22Fernlicht links (Halogen)23Scheinwerferwaschanlage24Abblendlicht rechts (Xenon)25Abblendlicht links (Xenon)26Nebelscheinwerfer27Heizung Diesel-Kraftstoff28Start-/Stoppsystem29Elektrische Parkbremse30ABS-Pumpe31–Nr.Stromkreis32Airbag33Adaptives Fahrlicht, Automati‐
sches Fahrlicht34Abgasrückführung35Elektrische Fensterbetätigung,
Regensensor, Außenspiegel36Klimatisierung37–38Unterdruckpumpe39Steuergerät Kraftstoffsystem40Windschutzscheibenwaschan‐
lage41Fernlicht rechts (Halogen)42Kühlergebläse43Scheibenwischer44–45Kühlergebläse46–

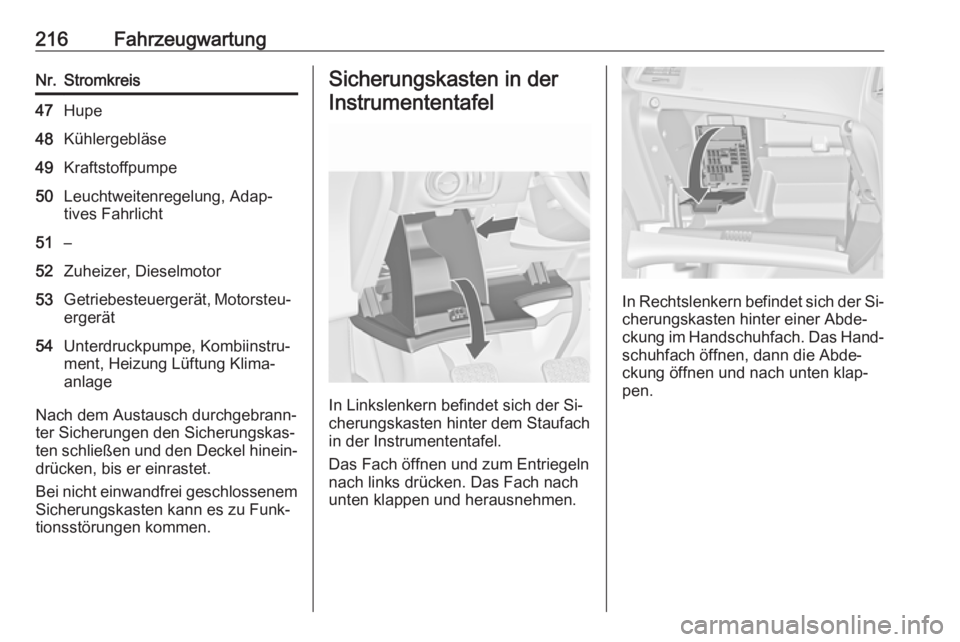

216FahrzeugwartungNr.Stromkreis47Hupe48Kühlergebläse49Kraftstoffpumpe50Leuchtweitenregelung, Adap‐
tives Fahrlicht51–52Zuheizer, Dieselmotor53Getriebesteuergerät, Motorsteu‐ ergerät54Unterdruckpumpe, Kombiinstru‐
ment, Heizung Lüftung Klima‐
anlage
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der
Instrumententafel
In Linkslenkern befindet sich der Si‐
cherungskasten hinter dem Staufach
in der Instrumententafel.
Das Fach öffnen und zum Entriegeln nach links drücken. Das Fach nach
unten klappen und herausnehmen.
In Rechtslenkern befindet sich der Si‐ cherungskasten hinter einer Abde‐
ckung im Handschuhfach. Das Hand‐
schuhfach öffnen, dann die Abde‐
ckung öffnen und nach unten klap‐
pen.

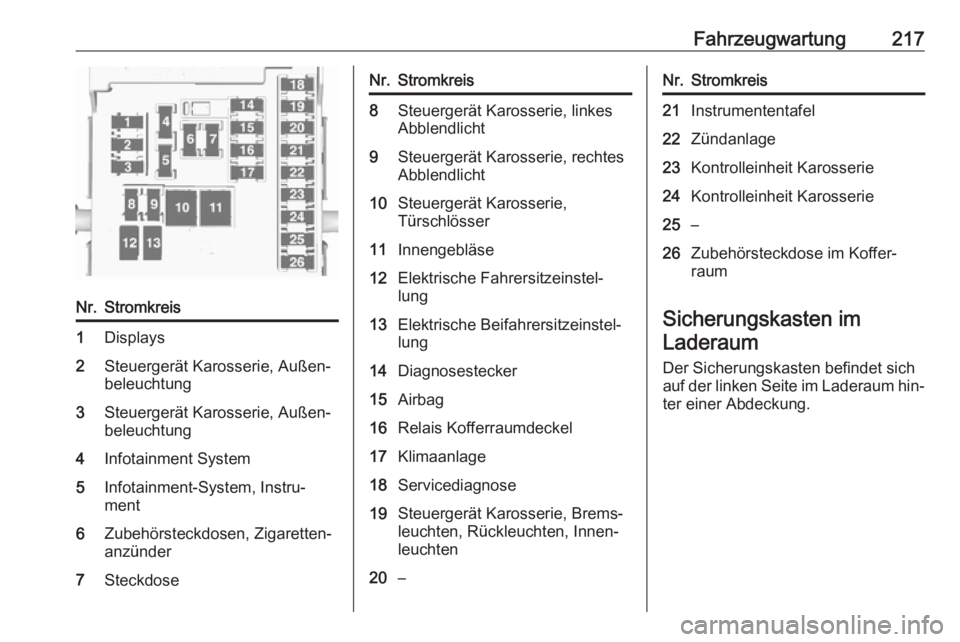

Fahrzeugwartung217Nr.Stromkreis1Displays2Steuergerät Karosserie, Außen‐
beleuchtung3Steuergerät Karosserie, Außen‐
beleuchtung4Infotainment System5Infotainment-System, Instru‐
ment6Zubehörsteckdosen, Zigaretten‐
anzünder7SteckdoseNr.Stromkreis8Steuergerät Karosserie, linkes
Abblendlicht9Steuergerät Karosserie, rechtes
Abblendlicht10Steuergerät Karosserie,
Türschlösser11Innengebläse12Elektrische Fahrersitzeinstel‐
lung13Elektrische Beifahrersitzeinstel‐
lung14Diagnosestecker15Airbag16Relais Kofferraumdeckel17Klimaanlage18Servicediagnose19Steuergerät Karosserie, Brems‐
leuchten, Rückleuchten, Innen‐
leuchten20–Nr.Stromkreis21Instrumententafel22Zündanlage23Kontrolleinheit Karosserie24Kontrolleinheit Karosserie25–26Zubehörsteckdose im Koffer‐
raum
Sicherungskasten im
Laderaum
Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hin‐ ter einer Abdeckung.

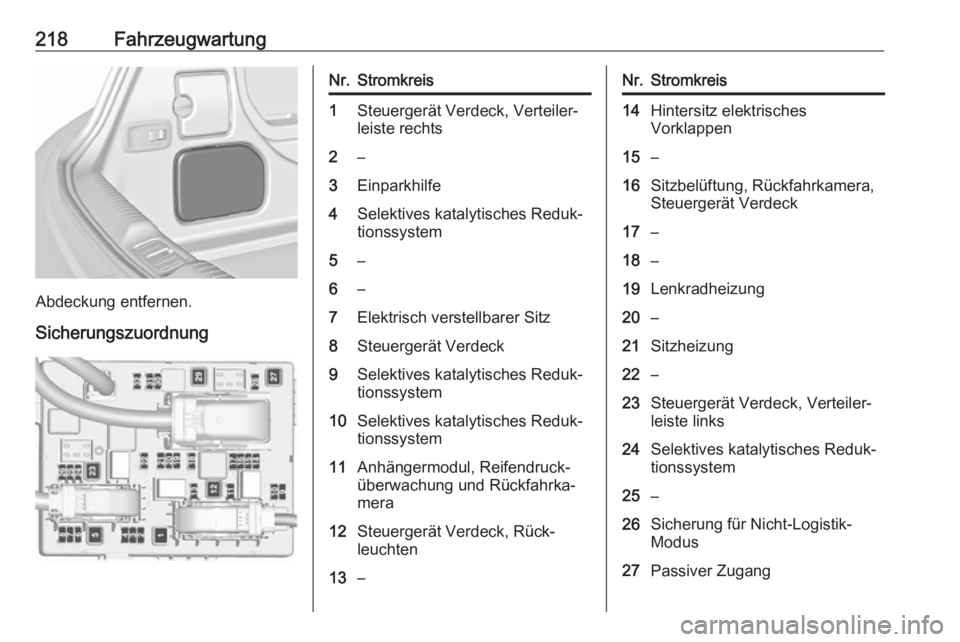

218Fahrzeugwartung
Abdeckung entfernen.
Sicherungszuordnung
Nr.Stromkreis1Steuergerät Verdeck, Verteiler‐
leiste rechts2–3Einparkhilfe4Selektives katalytisches Reduk‐
tionssystem5–6–7Elektrisch verstellbarer Sitz8Steuergerät Verdeck9Selektives katalytisches Reduk‐
tionssystem10Selektives katalytisches Reduk‐
tionssystem11Anhängermodul, Reifendruck‐
überwachung und Rückfahrka‐
mera12Steuergerät Verdeck, Rück‐
leuchten13–Nr.Stromkreis14Hintersitz elektrisches
Vorklappen15–16Sitzbelüftung, Rückfahrkamera,
Steuergerät Verdeck17–18–19Lenkradheizung20–21Sitzheizung22–23Steuergerät Verdeck, Verteiler‐
leiste links24Selektives katalytisches Reduk‐
tionssystem25–26Sicherung für Nicht-Logistik-
Modus27Passiver Zugang

Fahrzeugwartung219Nr.Stromkreis28–29Hydraulikeinheit30–31–32Flex RideWagenwerkzeug
Fahrzeuge mit Reserverad
Laderaumbodenabdeckung öffnen.
Wagenheber, Wagenwerkzeug und
ein Gurt zur Befestigung eines be‐
schädigten Rades befinden sich im
Werkzeugkasten unter dem Reserve‐ rad im Laderaum.
Der Radschlüssel und die Abschlepp‐
öse befinden sich in der Werkzeugta‐ sche, die in der Nähe des Werkzeug‐ kastens in der Reserveradaufnahme
verstaut ist. Die Werkzeugtasche ist
mit einem Halteband an der Stange
der Radaufnahme befestigt. Den
Werkzeugkasten und das Halteband
der Werkzeugtasche von der Stange
der Radaufnahme entfernen, um auf
das Werkzeug in der Tasche zuzu‐
greifen.
Reserverad 3 233.
Fahrzeuge mit
Reifenreparaturset
Wagenwerkzeug und die Abschlepp‐
öse sind zusammen mit dem Reifen‐
reparaturset in einem Werkzeugkas‐
ten untergebracht, der sich unter der
Bodenabdeckung im Laderaum be‐
findet.

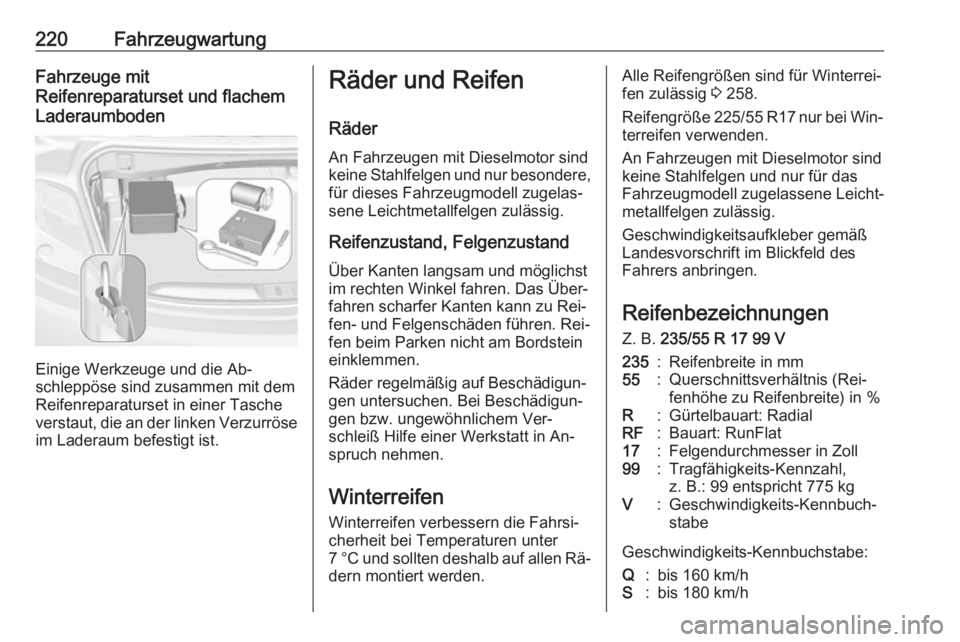

220FahrzeugwartungFahrzeuge mit
Reifenreparaturset und flachem
Laderaumboden
Einige Werkzeuge und die Ab‐
schleppöse sind zusammen mit dem Reifenreparaturset in einer Tasche
verstaut, die an der linken Verzurröse im Laderaum befestigt ist.
Räder und Reifen
Räder
An Fahrzeugen mit Dieselmotor sind keine Stahlfelgen und nur besondere, für dieses Fahrzeugmodell zugelas‐
sene Leichtmetallfelgen zulässig.
Reifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu Rei‐
fen- und Felgenschäden führen. Rei‐
fen beim Parken nicht am Bordstein
einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem Ver‐
schleiß Hilfe einer Werkstatt in An‐
spruch nehmen.
Winterreifen
Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten deshalb auf allen Rä‐
dern montiert werden.Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 258.
Reifengröße 225/55 R17 nur bei Win‐ terreifen verwenden.
An Fahrzeugen mit Dieselmotor sind
keine Stahlfelgen und nur für das
Fahrzeugmodell zugelassene Leicht‐
metallfelgen zulässig.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Reifenbezeichnungen
Z. B. 235/55 R 17 99 V235:Reifenbreite in mm55:Querschnittsverhältnis (Rei‐
fenhöhe zu Reifenbreite) in %R:Gürtelbauart: RadialRF:Bauart: RunFlat17:Felgendurchmesser in Zoll99:Tragfähigkeits-Kennzahl,
z. B.: 99 entspricht 775 kgV:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/h

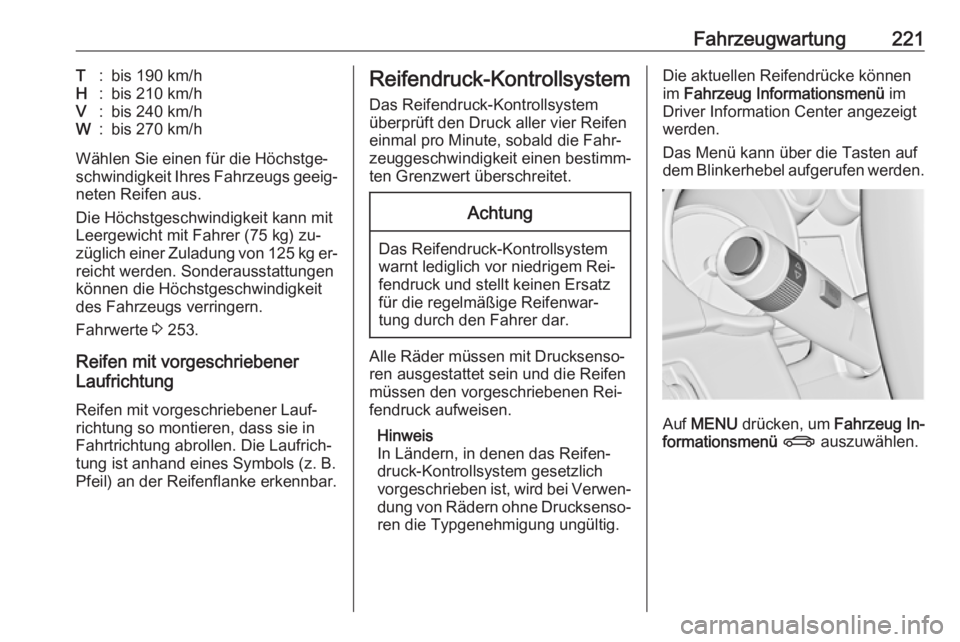

Fahrzeugwartung221T:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h
Wählen Sie einen für die Höchstge‐
schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg) zu‐
züglich einer Zuladung von 125 kg er‐
reicht werden. Sonderausstattungen können die Höchstgeschwindigkeit
des Fahrzeugs verringern.
Fahrwerte 3 253.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐
tung ist anhand eines Symbols (z. B. Pfeil) an der Reifenflanke erkennbar.
Reifendruck-Kontrollsystem
Das Reifendruck-Kontrollsystem
überprüft den Druck aller vier Reifen
einmal pro Minute, sobald die Fahr‐
zeuggeschwindigkeit einen bestimm‐
ten Grenzwert überschreitet.Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem Rei‐
fendruck und stellt keinen Ersatzfür die regelmäßige Reifenwar‐
tung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen Rei‐
fendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich vorgeschrieben ist, wird bei Verwen‐
dung von Rädern ohne Drucksenso‐ ren die Typgenehmigung ungültig.
Die aktuellen Reifendrücke können
im Fahrzeug Informationsmenü im
Driver Information Center angezeigt
werden.
Das Menü kann über die Tasten auf
dem Blinkerhebel aufgerufen werden.
Auf MENU drücken, um Fahrzeug In‐
formationsmenü X auszuwählen.

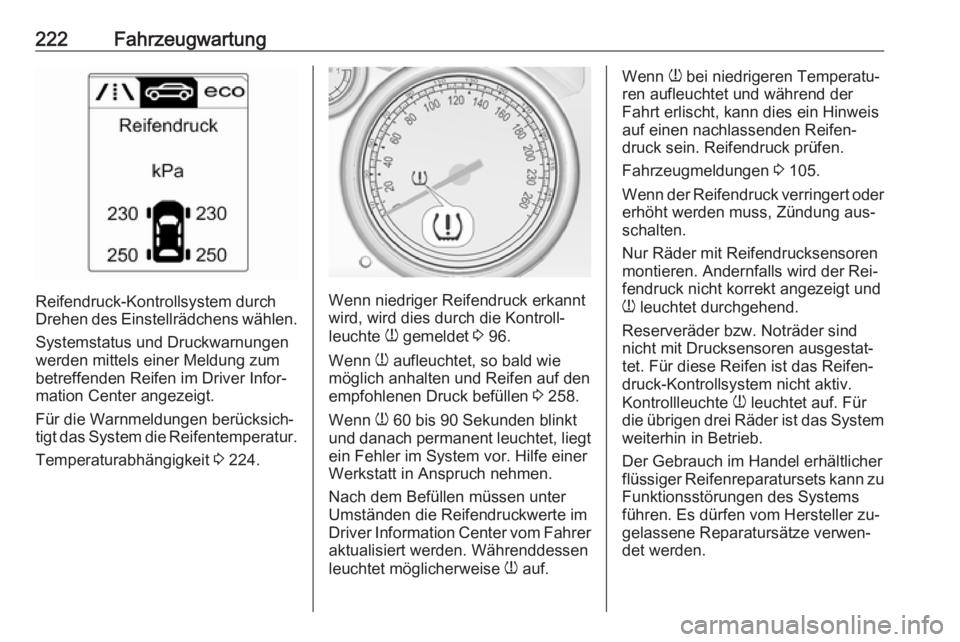

222Fahrzeugwartung
Reifendruck-Kontrollsystem durch
Drehen des Einstellrädchens wählen.
Systemstatus und Druckwarnungen
werden mittels einer Meldung zum
betreffenden Reifen im Driver Infor‐
mation Center angezeigt.
Für die Warnmeldungen berücksich‐
tigt das System die Reifentemperatur.
Temperaturabhängigkeit 3 224.Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 96.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 258.
Wenn w 60 bis 90 Sekunden blinkt
und danach permanent leuchtet, liegt
ein Fehler im System vor. Hilfe einer
Werkstatt in Anspruch nehmen.
Nach dem Befüllen müssen unter
Umständen die Reifendruckwerte im Driver Information Center vom Fahrer
aktualisiert werden. Währenddessen
leuchtet möglicherweise w auf.
Wenn
w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt erlischt, kann dies ein Hinweis
auf einen nachlassenden Reifen‐
druck sein. Reifendruck prüfen.
Fahrzeugmeldungen 3 105.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung aus‐
schalten.
Nur Räder mit Reifendrucksensoren
montieren. Andernfalls wird der Rei‐
fendruck nicht korrekt angezeigt und
w leuchtet durchgehend.
Reserveräder bzw. Noträder sind
nicht mit Drucksensoren ausgestat‐
tet. Für diese Reifen ist das Reifen‐
druck-Kontrollsystem nicht aktiv.
Kontrollleuchte w leuchtet auf. Für
die übrigen drei Räder ist das System weiterhin in Betrieb.
Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller zu‐
gelassene Reparatursätze verwen‐
det werden.
