2016.5 OPEL CASCADA Betriebsanleitung (in German)

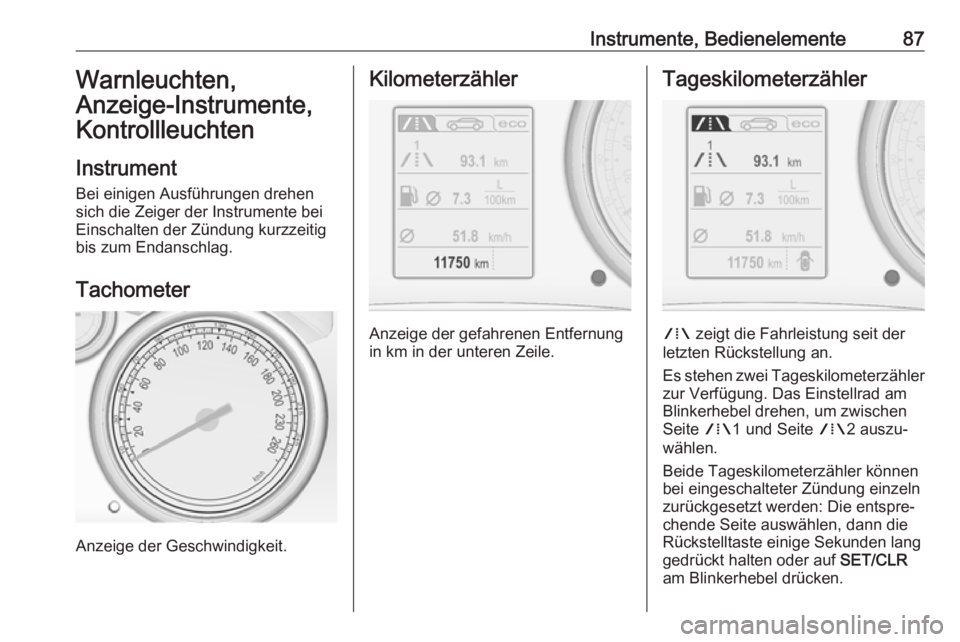

Instrumente, Bedienelemente87Warnleuchten,
Anzeige-Instrumente, Kontrollleuchten
Instrument
Bei einigen Ausführungen drehen
sich die Zeiger der Instrumente bei
Einschalten der Zündung kurzzeitig
bis zum Endanschlag.
Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
Anzeige der gefahrenen Entfernung
in km in der unteren Zeile.
Tageskilometerzähler
W zeigt die Fahrleistung seit der
letzten Rückstellung an.
Es stehen zwei Tageskilometerzähler
zur Verfügung. Das Einstellrad am
Blinkerhebel drehen, um zwischen Seite W1 und Seite W2 auszu‐
wählen.
Beide Tageskilometerzähler können
bei eingeschalteter Zündung einzeln
zurückgesetzt werden: Die entspre‐
chende Seite auswählen, dann die
Rückstelltaste einige Sekunden lang
gedrückt halten oder auf SET/CLR
am Blinkerhebel drücken.

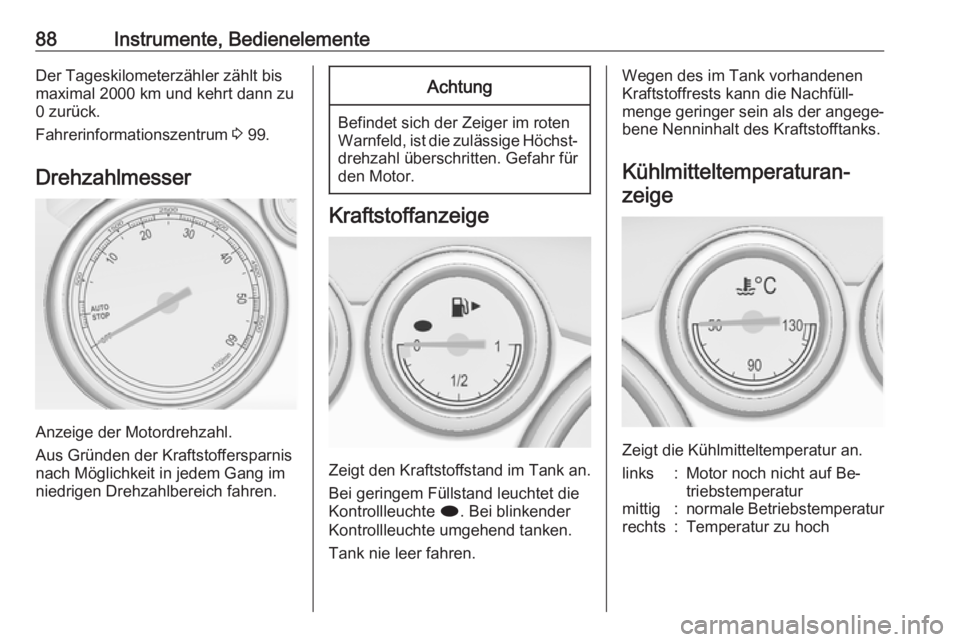

88Instrumente, BedienelementeDer Tageskilometerzähler zählt bis
maximal 2000 km und kehrt dann zu
0 zurück.
Fahrerinformationszentrum 3 99.
Drehzahlmesser
Anzeige der Motordrehzahl.
Aus Gründen der Kraftstoffersparnis
nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt den Kraftstoffstand im Tank an.
Bei geringem Füllstand leuchtet die
Kontrollleuchte i. Bei blinkender
Kontrollleuchte umgehend tanken.
Tank nie leer fahren.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kühlmitteltemperaturan‐ zeige
Zeigt die Kühlmitteltemperatur an.
links:Motor noch nicht auf Be‐
triebstemperaturmittig:normale Betriebstemperaturrechts:Temperatur zu hoch

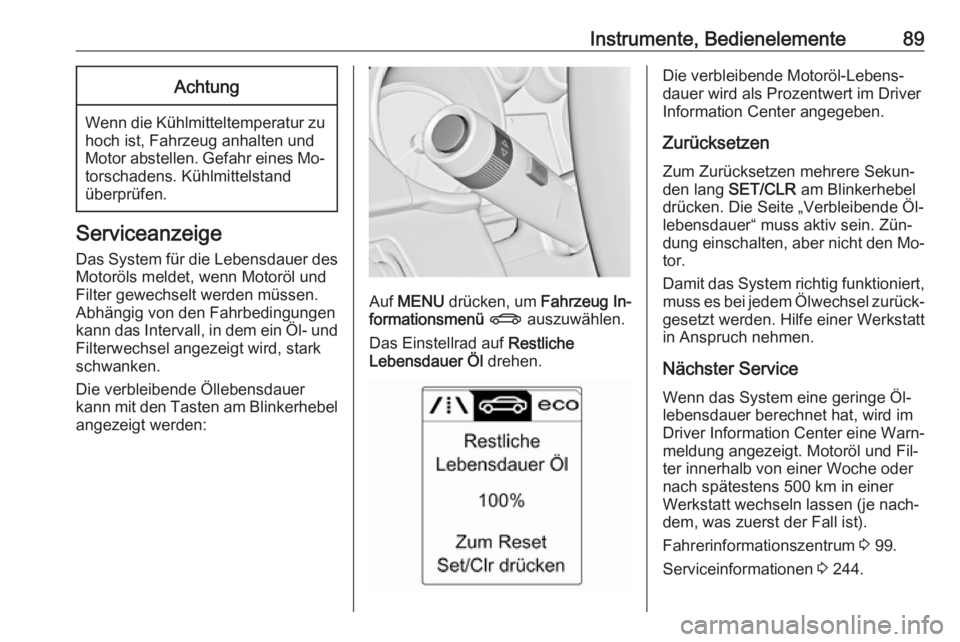

Instrumente, Bedienelemente89Achtung
Wenn die Kühlmitteltemperatur zuhoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines Mo‐
torschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das System für die Lebensdauer des Motoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen.
Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein Öl- und Filterwechsel angezeigt wird, stark
schwanken.
Die verbleibende Öllebensdauer
kann mit den Tasten am Blinkerhebel
angezeigt werden:
Auf MENU drücken, um Fahrzeug In‐
formationsmenü X auszuwählen.
Das Einstellrad auf Restliche
Lebensdauer Öl drehen.
Die verbleibende Motoröl-Lebens‐
dauer wird als Prozentwert im Driver
Information Center angegeben.
Zurücksetzen
Zum Zurücksetzen mehrere Sekun‐
den lang SET/CLR am Blinkerhebel
drücken. Die Seite „Verbleibende Öl‐
lebensdauer“ muss aktiv sein. Zün‐
dung einschalten, aber nicht den Mo‐
tor.
Damit das System richtig funktioniert, muss es bei jedem Ölwechsel zurück‐ gesetzt werden. Hilfe einer Werkstatt
in Anspruch nehmen.
Nächster Service
Wenn das System eine geringe Öl‐
lebensdauer berechnet hat, wird im
Driver Information Center eine Warn‐ meldung angezeigt. Motoröl und Fil‐
ter innerhalb von einer Woche oder
nach spätestens 500 km in einer
Werkstatt wechseln lassen (je nach‐
dem, was zuerst der Fall ist).
Fahrerinformationszentrum 3 99.
Serviceinformationen 3 244.

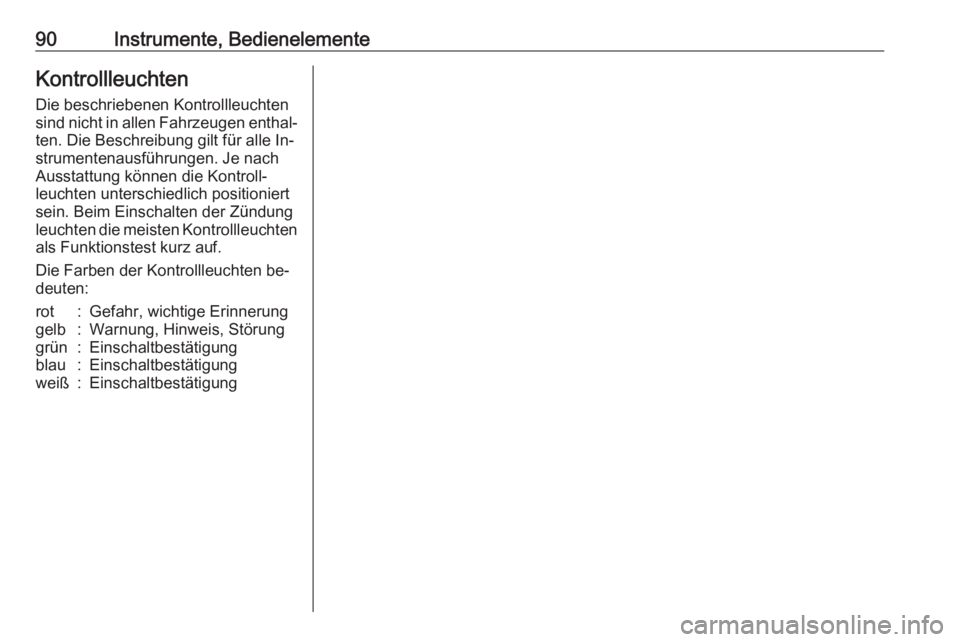

90Instrumente, BedienelementeKontrollleuchtenDie beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐
ten. Die Beschreibung gilt für alle In‐
strumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten als Funktionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:rot:Gefahr, wichtige Erinnerunggelb:Warnung, Hinweis, Störunggrün:Einschaltbestätigungblau:Einschaltbestätigungweiß:Einschaltbestätigung

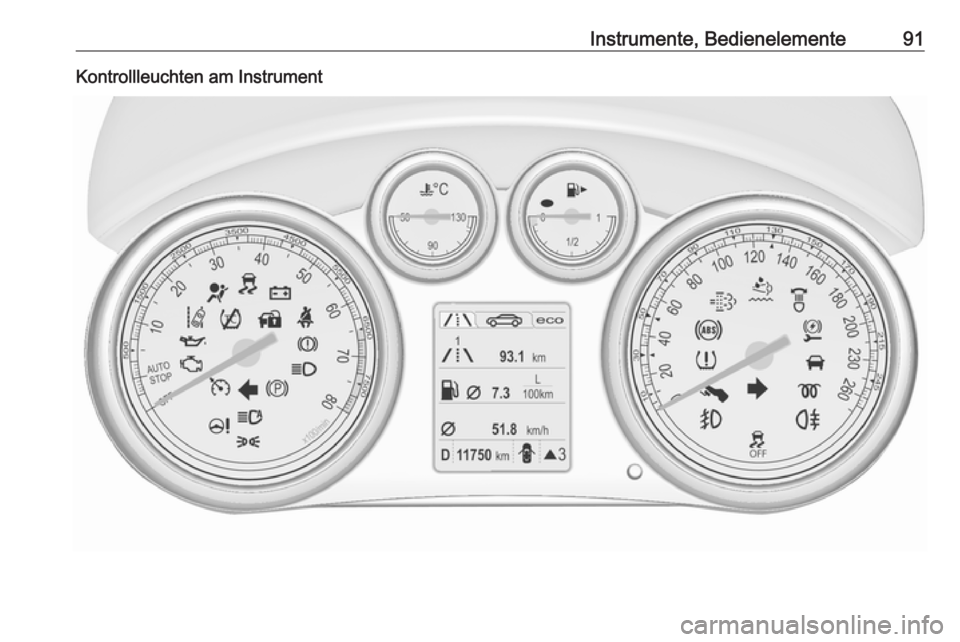

Instrumente, Bedienelemente91Kontrollleuchten am Instrument

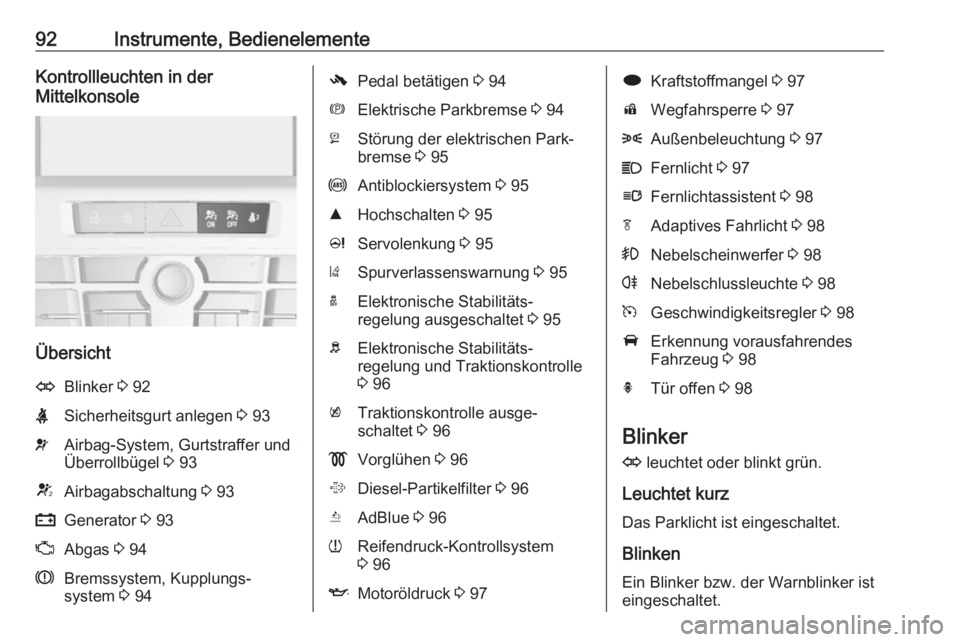

92Instrumente, BedienelementeKontrollleuchten in der
Mittelkonsole
Übersicht
OBlinker 3 92XSicherheitsgurt anlegen 3 93vAirbag-System, Gurtstraffer und
Überrollbügel 3 93VAirbagabschaltung 3 93pGenerator 3 93ZAbgas 3 94RBremssystem, Kupplungs‐
system 3 94-Pedal betätigen 3 94mElektrische Parkbremse 3 94jStörung der elektrischen Park‐
bremse 3 95uAntiblockiersystem 3 95RHochschalten 3 95cServolenkung 3 95)Spurverlassenswarnung 3 95aElektronische Stabilitäts‐
regelung ausgeschaltet 3 95bElektronische Stabilitäts‐
regelung und Traktionskontrolle
3 96kTraktionskontrolle ausge‐
schaltet 3 96!Vorglühen 3 96%Diesel-Partikelfilter 3 96YAdBlue 3 96wReifendruck-Kontrollsystem
3 96IMotoröldruck 3 97iKraftstoffmangel 3 97dWegfahrsperre 3 978Außenbeleuchtung 3 97CFernlicht 3 97lFernlichtassistent 3 98fAdaptives Fahrlicht 3 98>Nebelscheinwerfer 3 98rNebelschlussleuchte 3 98mGeschwindigkeitsregler 3 98AErkennung vorausfahrendes
Fahrzeug 3 98hTür offen 3 98
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz
Das Parklicht ist eingeschaltet.
Blinken Ein Blinker bzw. der Warnblinker ist
eingeschaltet.

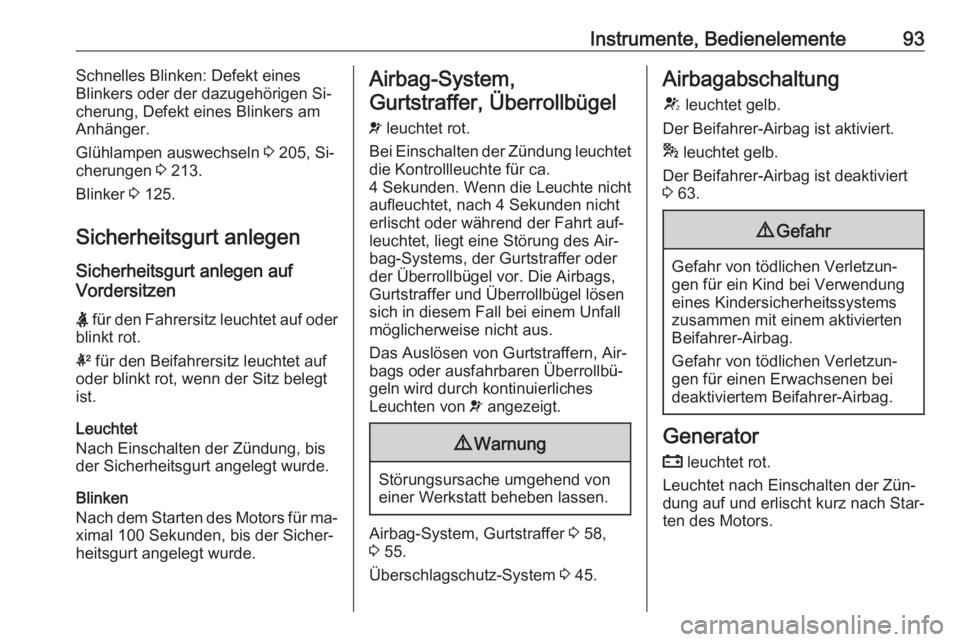

Instrumente, Bedienelemente93Schnelles Blinken: Defekt eines
Blinkers oder der dazugehörigen Si‐
cherung, Defekt eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 205, Si‐
cherungen 3 213.
Blinker 3 125.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen
X für den Fahrersitz leuchtet auf oder
blinkt rot.
k für den Beifahrersitz leuchtet auf
oder blinkt rot, wenn der Sitz belegt
ist.
Leuchtet
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach dem Starten des Motors für ma‐
ximal 100 Sekunden, bis der Sicher‐
heitsgurt angelegt wurde.Airbag-System,
Gurtstraffer, Überrollbügel
v leuchtet rot.
Bei Einschalten der Zündung leuchtet die Kontrollleuchte für ca.
4 Sekunden. Wenn die Leuchte nicht
aufleuchtet, nach 4 Sekunden nicht
erlischt oder während der Fahrt auf‐
leuchtet, liegt eine Störung des Air‐
bag-Systems, der Gurtstraffer oder der Überrollbügel vor. Die Airbags,
Gurtstraffer und Überrollbügel lösen
sich in diesem Fall bei einem Unfall
möglicherweise nicht aus.
Das Auslösen von Gurtstraffern, Air‐
bags oder ausfahrbaren Überrollbü‐
geln wird durch kontinuierliches
Leuchten von v angezeigt.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Airbag-System, Gurtstraffer 3 58,
3 55.
Überschlagschutz-System 3 45.
Airbagabschaltung
V leuchtet gelb.
Der Beifahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 63.9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems
zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der Zün‐ dung auf und erlischt kurz nach Star‐
ten des Motors.

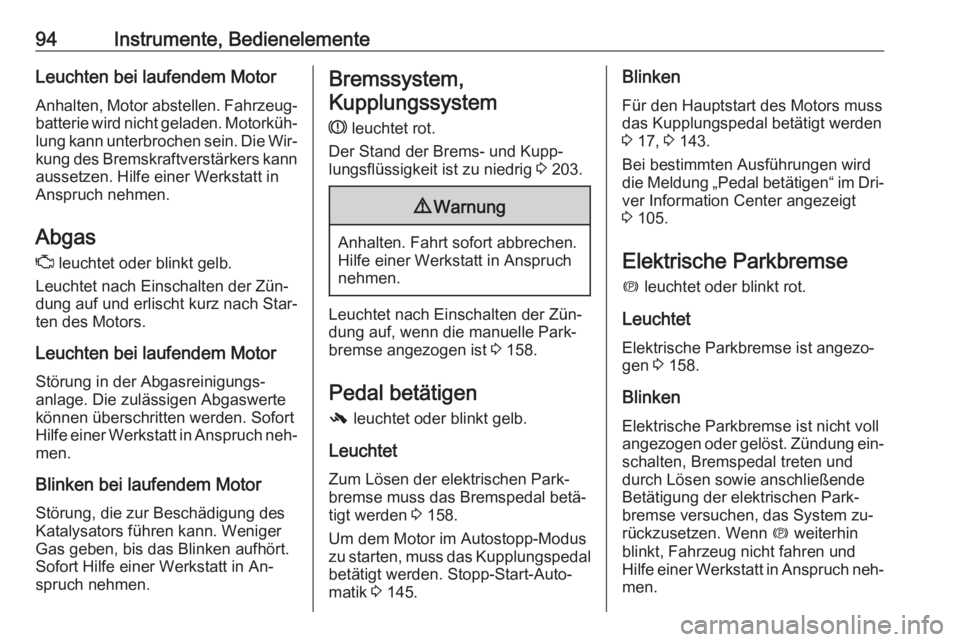

94Instrumente, BedienelementeLeuchten bei laufendem Motor
Anhalten, Motor abstellen. Fahrzeug‐ batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die Wir‐
kung des Bremskraftverstärkers kann
aussetzen. Hilfe einer Werkstatt in
Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐ dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch neh‐
men.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des Katalysators führen kann. Weniger
Gas geben, bis das Blinken aufhört.
Sofort Hilfe einer Werkstatt in An‐
spruch nehmen.Bremssystem,
Kupplungssystem
R leuchtet rot.
Der Stand der Brems- und Kupp‐
lungsflüssigkeit ist zu niedrig 3 203.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet nach Einschalten der Zün‐ dung auf, wenn die manuelle Park‐
bremse angezogen ist 3 158.
Pedal betätigen - leuchtet oder blinkt gelb.
Leuchtet Zum Lösen der elektrischen Park‐
bremse muss das Bremspedal betä‐
tigt werden 3 158.
Um dem Motor im Autostopp-Modus
zu starten, muss das Kupplungspedal betätigt werden. Stopp-Start-Auto‐
matik 3 145.
Blinken
Für den Hauptstart des Motors muss
das Kupplungspedal betätigt werden
3 17, 3 143.
Bei bestimmten Ausführungen wird
die Meldung „Pedal betätigen“ im Dri‐
ver Information Center angezeigt
3 105.
Elektrische Parkbremse
m leuchtet oder blinkt rot.
Leuchtet Elektrische Parkbremse ist angezo‐
gen 3 158.
Blinken Elektrische Parkbremse ist nicht voll
angezogen oder gelöst. Zündung ein‐
schalten, Bremspedal treten und
durch Lösen sowie anschließende
Betätigung der elektrischen Park‐
bremse versuchen, das System zu‐
rückzusetzen. Wenn m weiterhin
blinkt, Fahrzeug nicht fahren und
Hilfe einer Werkstatt in Anspruch neh‐ men.
