Fahrzeugwartung207Standlicht/Tagfahrlicht (2)
1.Lampenfassung (2) durch Drehen
nach links ausrasten. Lampenfas‐
sung aus dem Reflektor ziehen.
2. Lampe aus der Lampenfassung ziehen.
3. Austauschen und neue Lampe in die Fassung einsetzen.
4. Die Lampenfassung in den Re‐ flektor setzen und nach rechts
drehen.
Adaptives Fahrlicht9 Gefahr
Das adaptive Fahrlicht verwendet
Xenon-Scheinwerfer.
Xenon-Scheinwerfer arbeiten mit
besonders starker elektrischer
Spannung. Nicht berühren. Glüh‐
lampen von einer Werkstatt wech‐
seln lassen.
Die Lampen für den vorderen Blin‐ ker und das Abbiegelicht können
ausgetauscht werden.
Das Stand- und Tagfahrlicht wird mit
LEDs betrieben, die nicht ausge‐
tauscht werden können.
Abbiegelicht
1. Die Kappe nach links drehen und abnehmen.

208Fahrzeugwartung2. Die Lampenfassung durch Dre‐hen nach links lösen. Lampenfas‐sung aus dem Reflektor ziehen.
3. Die Lampe vom Stecker abzie‐ hen.
4. Lampe austauschen und die Lam‐
penfassung mit dem Stecker ver‐
binden.
5. Lampenfassung einsetzen, die beiden Nasen im Reflektor einras‐
ten und zum Verriegeln nach
rechts drehen.
6. Die Kappe einsetzen und nach rechts drehen.
Nebelscheinwerfer
Die Lampen sind von der Fahrzeug‐ unterseite her zugänglich.
1. Die Lampenfassung nach links drehen und aus dem Reflektor he‐
rausnehmen.
2. Die Lampenfassung durch Drücken der Haltenase vom Ste‐
cker lösen.
3. Lampenfassung mit Lampe aus‐ bauen und ersetzen. Stecker an‐
bringen.
4. Lampenfassung durch Drehen nach rechts in den Reflektor ein‐
setzen und einrasten lassen.

Fahrzeugwartung209Vordere Blinkleuchte
1. Kappe (1) nach links drehen undabnehmen.
2. Die Abbildung zeigt die Ausfüh‐rung mit Halogen-Scheinwerfern.
Die Abbildung zeigt die Ausfüh‐
rung mit adaptivem Fahrlicht.
Lampenfassung gegen den Uhr‐
zeigersinn drehen, um sie auszu‐
rasten und aus dem Reflektor zu
entnehmen.
3. Lampe durch Drehen gegen den Uhrzeigersinn aus der Lampen‐
fassung nehmen.
4. Austauschen und neue Lampe im
Uhrzeigersinn in die Fassung dre‐
hen.
5. Die Lampenfassung in den Re‐ flektor setzen und nach rechts
drehen.
6. Die Kappe einsetzen und nach rechts drehen.

210FahrzeugwartungRückleuchten
1. Die Abdeckung an der Innenseitedes Kofferraumdeckels öffnen
und entfernen, indem Sie die
Schraube mit einer Münze lösen.
2. Bremsleuchten, Rückleuchten und Nebelscheinwerfer verwen‐
den LEDs und können nicht aus‐ getauscht werden.
Die Glühlampenfassung nach
links drehen, um sie zu entfernen.
Blinkleuchten ( 1)
Rückfahrlicht ( 2)
3. Lampe ausbauen und ersetzen.
4. Lampenfassung in den Rück‐
leuchtenzusammenbau einset‐
zen und im Uhrzeigersinn drehen.
5. Die Abdeckung schließen, indem sie zuerst die Befestigungsclips
einsetzen. Mit einer Münze die
Schraube im Uhrzeigersinn dre‐
hen, um die Abdeckung zu verrie‐
geln.
Zusätzliche Leuchten im Rahmen des Kofferraumdeckels
1. Kofferraumdeckel öffnen.

Fahrzeugwartung211
2. Abdeckung in Seitenverkleidunglösen und herausnehmen.
3. Die Glühlampenfassung nachlinks drehen, um sie zu entfernen.
Blinkleuchten ( 1)
Rückleuchten ( 2)
4. Lampe ausbauen und ersetzen.
5. Lampenfassung in das Gehäuse einsetzen und im Uhrzeigersinn
drehen.
6. Seitliche Abdeckung befestigen.
Seitliche Blinkleuchten
Zum Ersetzen der Lampe das Lam‐
pengehäuse entfernen:
1. Lampe nach links schieben und an der rechten Seite entfernen.

212Fahrzeugwartung
2. Lampenfassung nach links dre‐hen, um sie aus dem Gehäuse zu
entfernen.
3. Die Lampe aus der Fassung zie‐ hen und ersetzen.
4. Lampenfassung einsetzen undnach rechts drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.
2. Lampe nach unten herausneh‐ men, dabei nicht am Kabel zie‐
hen.
3. Die Lampenfassung nach links drehen, um sie aus dem Lampen‐
gehäuse zu entfernen.
4. Die Lampe aus der Fassung zie‐ hen und ersetzen.

Fahrzeugwartung2135. Die Lampenfassung in das Lam‐pengehäuse einsetzen und nach
rechts drehen.
6. Die Lampe in den Stoßfänger ein‐
setzen und einrasten lassen.
Innenleuchten Innenleuchte, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐
tung
Lampenwechsel von einer Werkstatt
durchführen lassen.Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei Si‐
cherungskästen:
● im vorderen linken Bereich des Motorraums,
● in Linkslenkern im Innenraum hinter dem Staufach bzw. in
Rechtslenkern hinter dem Hand‐ schuhfach,
● unter einer Abdeckung auf der linken Seite im Laderaum.
Vor Auswechseln einer Sicherung be‐
treffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐ gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.

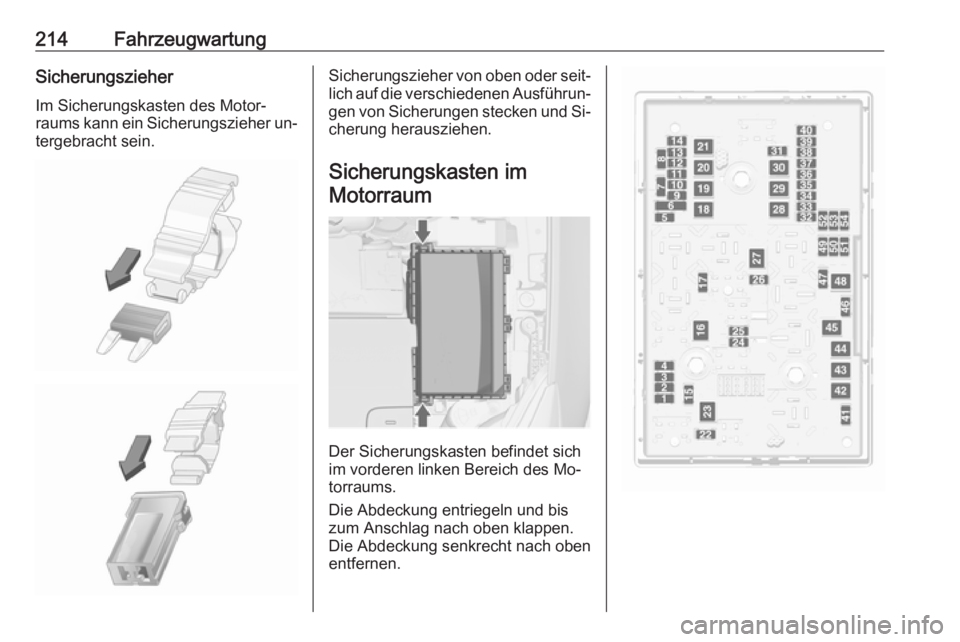

214FahrzeugwartungSicherungszieherIm Sicherungskasten des Motor‐raums kann ein Sicherungszieher un‐
tergebracht sein.Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.
Sicherungskasten imMotorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des Mo‐
torraums.
Die Abdeckung entriegeln und bis
zum Anschlag nach oben klappen. Die Abdeckung senkrecht nach oben
entfernen.
