2016.5 OPEL ASTRA K Посібник з експлуатації (in Ukrainian)

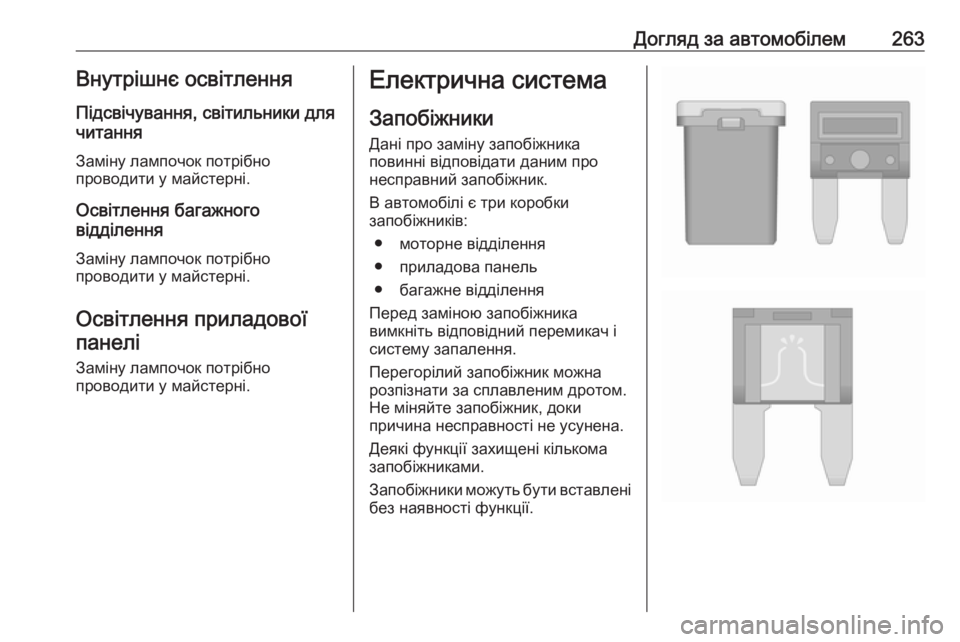

Догляд за автомобілем263Внутрішнє освітлення
Підсвічування, світильники для
читання
Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.
Освітлення приладової панелі
Заміну лампочок потрібно
проводити у майстерні.Електрична система
Запобіжники
Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є три коробки
запобіжників:
● моторне відділення
● приладова панель
● багажне відділення
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Перегорілий запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки
причина несправності не усунена.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.

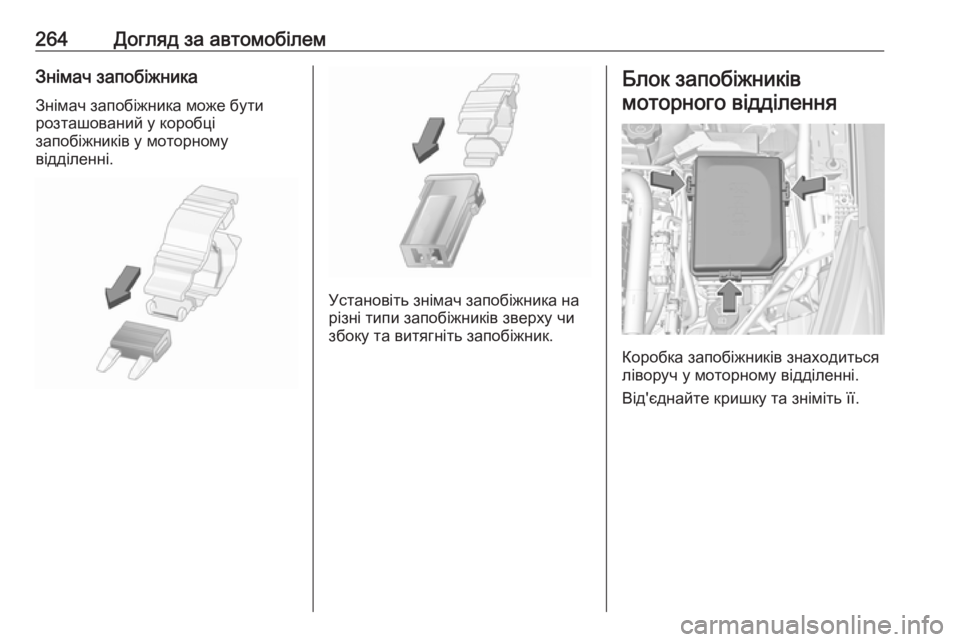

264Догляд за автомобілемЗнімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від'єднайте кришку та зніміть її.

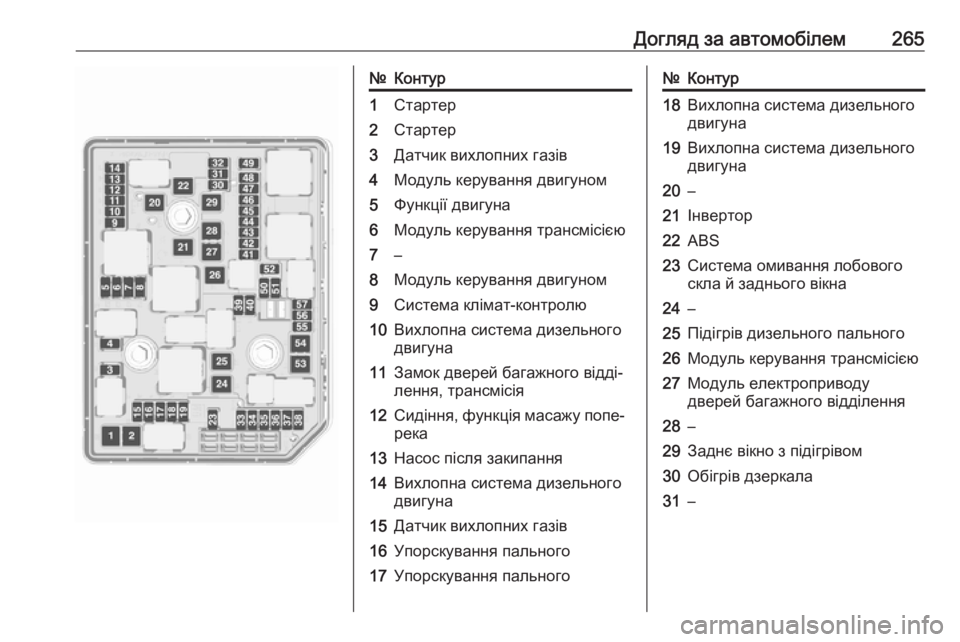

Догляд за автомобілем265№Контур1Стартер2Стартер3Датчик вихлопних газів4Модуль керування двигуном5Функції двигуна6Модуль керування трансмісією7–8Модуль керування двигуном9Система клімат-контролю10Вихлопна система дизельного
двигуна11Замок дверей багажного відді‐ лення, трансмісія12Сидіння, функція масажу попе‐
река13Насос після закипання14Вихлопна система дизельного
двигуна15Датчик вихлопних газів16Упорскування пального17Упорскування пального№Контур18Вихлопна система дизельного
двигуна19Вихлопна система дизельного
двигуна20–21Інвертор22ABS23Система омивання лобового
скла й заднього вікна24–25Підігрів дизельного пального26Модуль керування трансмісією27Модуль електроприводу
дверей багажного відділення28–29Заднє вікно з підігрівом30Обігрів дзеркала31–

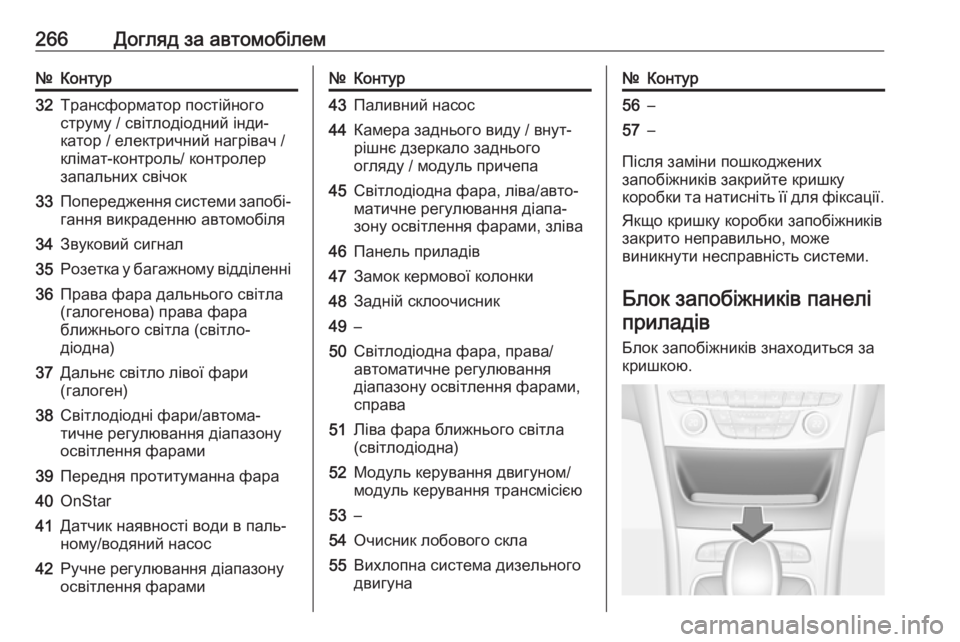

266Догляд за автомобілем№Контур32Трансформатор постійного
струму / світлодіодний інди‐
катор / електричний нагрівач /
клімат-контроль/ контролер
запальних свічок33Попередження системи запобі‐
гання викраденню автомобіля34Звуковий сигнал35Розетка у багажному відділенні36Права фара дальнього світла
(галогенова) права фара
ближнього світла (світло‐
діодна)37Дальнє світло лівої фари
(галоген)38Світлодіодні фари/автома‐
тичне регулювання діапазону
освітлення фарами39Передня протитуманна фара40OnStar41Датчик наявності води в паль‐
ному/водяний насос42Ручне регулювання діапазону
освітлення фарами№Контур43Паливний насос44Камера заднього виду / внут‐ рішнє дзеркало заднього
огляду / модуль причепа45Світлодіодна фара, ліва/авто‐
матичне регулювання діапа‐
зону освітлення фарами, зліва46Панель приладів47Замок кермової колонки48Задній склоочисник49–50Світлодіодна фара, права/
автоматичне регулювання
діапазону освітлення фарами,
справа51Ліва фара ближнього світла
(світлодіодна)52Модуль керування двигуном/ модуль керування трансмісією53–54Очисник лобового скла55Вихлопна система дизельного
двигуна№Контур56–57–
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панеліприладів
Блок запобіжників знаходиться за
кришкою.

Догляд за автомобілем267Витягніть кришку і зніміть її.
Автомобілі з рознімом живлення:
Якщо на кришці блоку запобіжників
є рознім живлення, його слід зняти
за допомогою адаптера й викрутки.
Адаптер зберігається в бардачку
3 78. Викрутка зберігається у
багажному відділенні 3 270.
Приєднайте адаптер до розніму
живлення.
Проштовхніть викрутку через
заглиблення в адаптері. Потягніть викрутку й зніміть кришку.

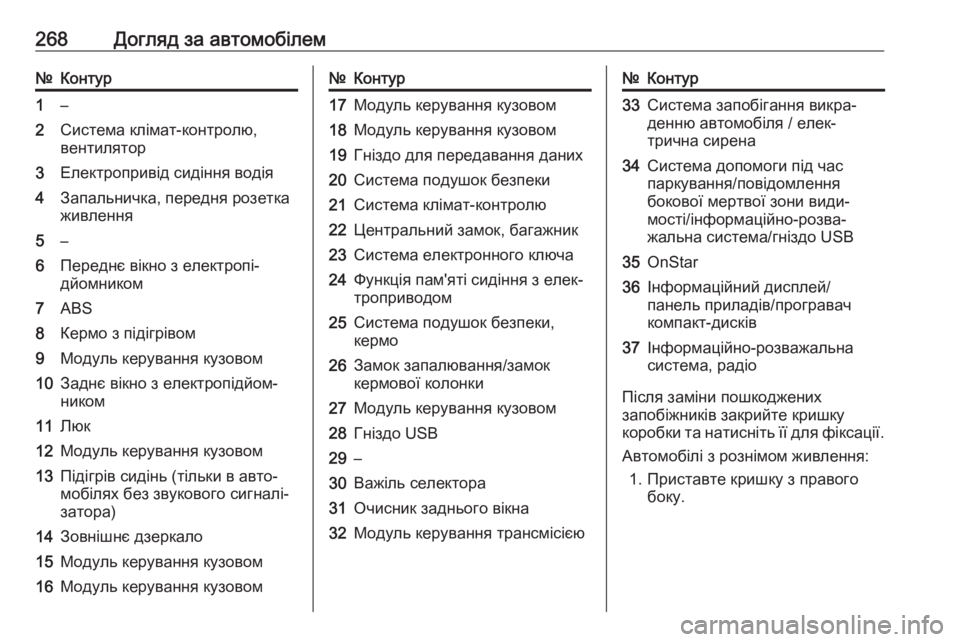

268Догляд за автомобілем№Контур1–2Система клімат-контролю,
вентилятор3Електропривід сидіння водія4Запальничка, передня розетка
живлення5–6Переднє вікно з електропі‐
дйомником7ABS8Кермо з підігрівом9Модуль керування кузовом10Заднє вікно з електропідйом‐
ником11Люк12Модуль керування кузовом13Підігрів сидінь (тільки в авто‐
мобілях без звукового сигналі‐
затора)14Зовнішнє дзеркало15Модуль керування кузовом16Модуль керування кузовом№Контур17Модуль керування кузовом18Модуль керування кузовом19Гніздо для передавання даних20Система подушок безпеки21Система клімат-контролю22Центральний замок, багажник23Система електронного ключа24Функція пам'яті сидіння з елек‐
троприводом25Система подушок безпеки,
кермо26Замок запалювання/замок
кермової колонки27Модуль керування кузовом28Гніздо USB29–30Важіль селектора31Очисник заднього вікна32Модуль керування трансмісією№Контур33Система запобігання викра‐
денню автомобіля / елек‐
трична сирена34Система допомоги під час
паркування/повідомлення
бокової мертвої зони види‐
мості/інформаційно-розва‐
жальна система/гніздо USB35OnStar36Інформаційний дисплей/
панель приладів/програвач
компакт-дисків37Інформаційно-розважальна
система, радіо
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.

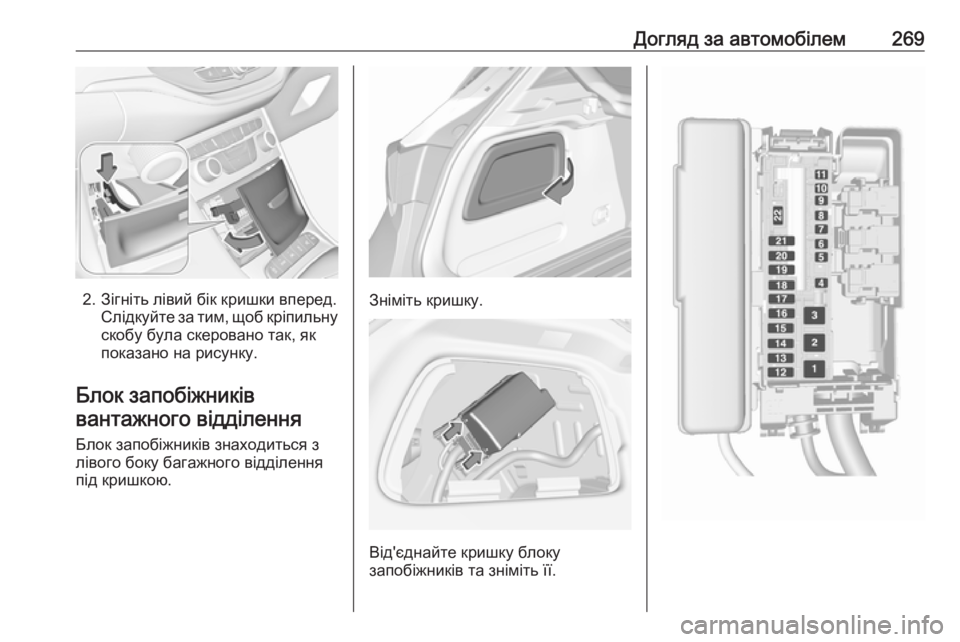

Автомобілі з рознімом живлення: 1. Приставте кришку з правого боку.

Догляд за автомобілем269
2. Зігніть лівий бік кришки вперед.Слідкуйте за тим, щоб кріпильну
скобу була скеровано так, як
показано на рисунку.
Блок запобіжників вантажного відділення
Блок запобіжників знаходиться з
лівого боку багажного відділення
під кришкою.Зніміть кришку.
Від'єднайте кришку блоку
запобіжників та зніміть її.

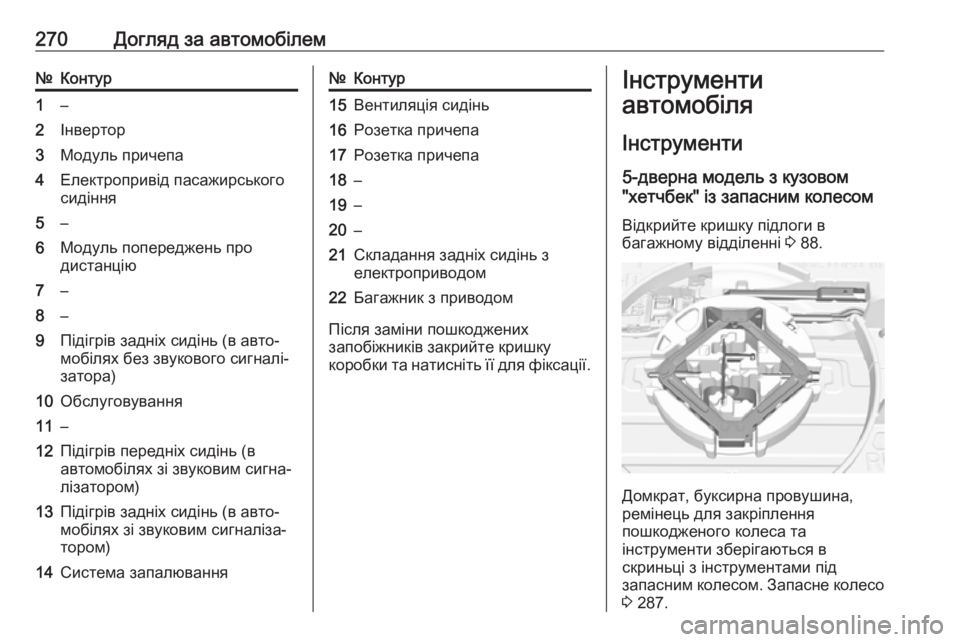

270Догляд за автомобілем№Контур1–2Інвертор3Модуль причепа4Електропривід пасажирського
сидіння5–6Модуль попереджень про
дистанцію7–8–9Підігрів задніх сидінь (в авто‐
мобілях без звукового сигналі‐ затора)10Обслуговування11–12Підігрів передніх сидінь (вавтомобілях зі звуковим сигна‐
лізатором)13Підігрів задніх сидінь (в авто‐
мобілях зі звуковим сигналіза‐
тором)14Система запалювання№Контур15Вентиляція сидінь16Розетка причепа17Розетка причепа18–19–20–21Складання задніх сидінь з
електроприводом22Багажник з приводом
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Інструменти
автомобіля
Інструменти 5-дверна модель з кузовом
"хетчбек" із запасним колесом
Відкрийте кришку підлоги в
багажному відділенні 3 88.
Домкрат, буксирна провушина,
ремінець для закріплення
пошкодженого колеса та
інструменти зберігаються в
скриньці з інструментами під
запасним колесом. Запасне колесо 3 287.
