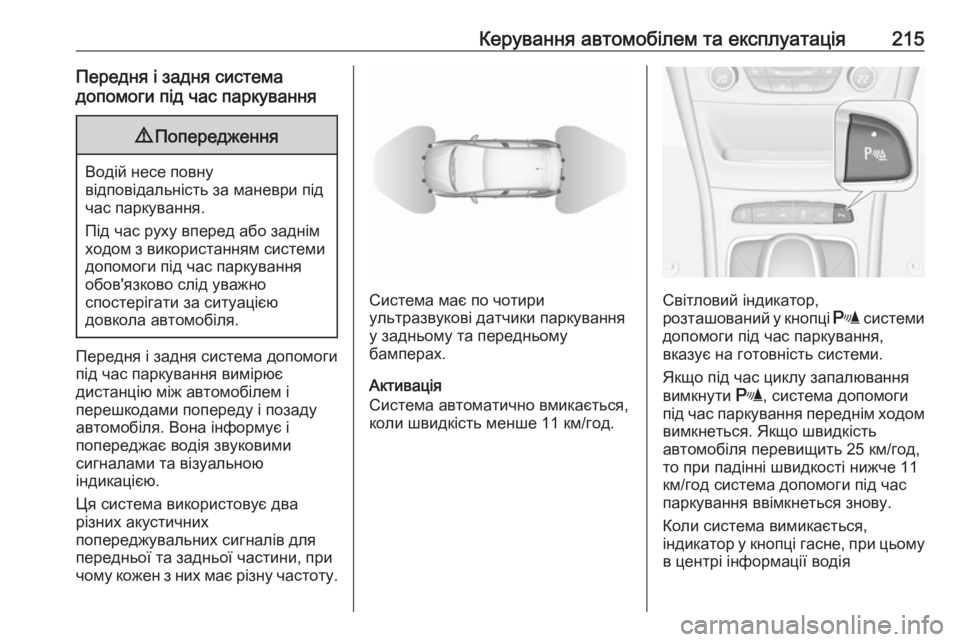

Керування автомобілем та експлуатація215Передня і задня система
допомоги під час паркування9 Попередження
Водій несе повну
відповідальність за маневри під
час паркування.
Під час руху вперед або заднім
ходом з використанням системи допомоги під час паркування
обов'язково слід уважно
спостерігати за ситуацією
довкола автомобіля.
Передня і задня система допомоги
під час паркування вимірює
дистанцію між автомобілем і
перешкодами попереду і позаду
автомобіля. Вона інформує і
попереджає водія звуковими
сигналами та візуальною
індикацією.
Ця система використовує два
різних акустичних
попереджувальних сигналів для
передньої та задньої частини, при
чому кожен з них має різну частоту.
Система має по чотири
ультразвукові датчики паркування
у задньому та передньому
бамперах.
Активація
Система автоматично вмикається,
коли швидкість менше 11 км/год.Світловий індикатор,
розташований у кнопці r системи
допомоги під час паркування,
вказує на готовність системи.
Якщо під час циклу запалювання
вимкнути r, система допомоги
під час паркування переднім ходом вимкнеться. Якщо швидкість
автомобіля перевищить 25 км/год,
то при падінні швидкості нижче 11
км/год система допомоги під час
паркування ввімкнеться знову.
Коли система вимикається,
індикатор у кнопці гасне, при цьому в центрі інформації водія

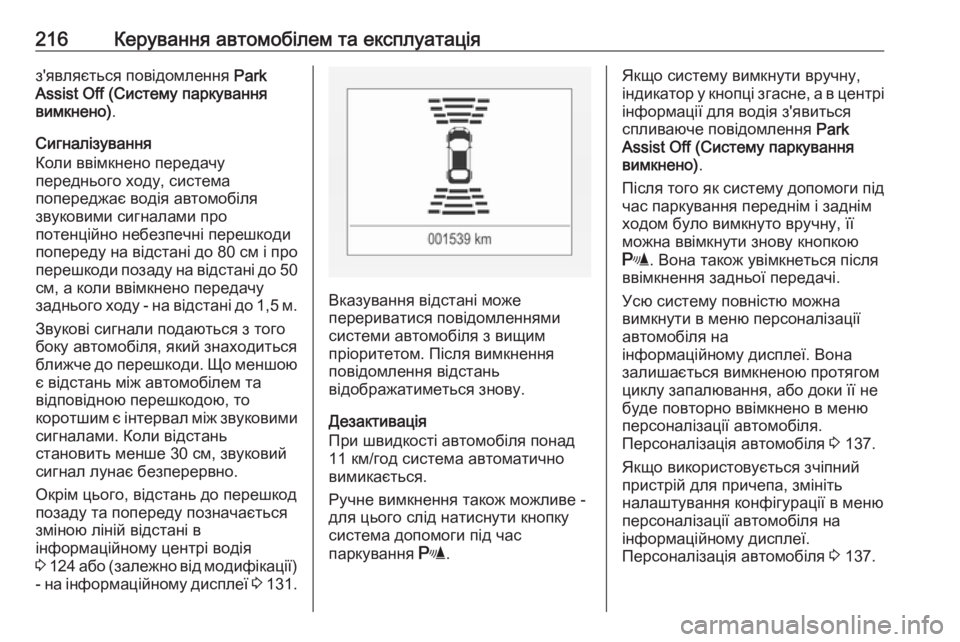

216Керування автомобілем та експлуатаціяз'являється повідомлення Park
Assist Off (Систему паркування
вимкнено) .
Сигналізування
Коли ввімкнено передачу
переднього ходу, система
попереджає водія автомобіля
звуковими сигналами про
потенційно небезпечні перешкоди
попереду на відстані до 80 см і про перешкоди позаду на відстані до 50
см, а коли ввімкнено передачу
заднього ходу - на відстані до 1,5 м.
Звукові сигнали подаються з того
боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою є відстань між автомобілем та
відповідною перешкодою, то
коротшим є інтервал між звуковими
сигналами. Коли відстань
становить менше 30 см, звуковий
сигнал лунає безперервно.
Окрім цього, відстань до перешкод
позаду та попереду позначається
зміною ліній відстані в
інформаційному центрі водія
3 124 або (залежно від модифікації)
- на інформаційному дисплеї 3 131.
Вказування відстані може
перериватися повідомленнями
системи автомобіля з вищим
пріоритетом. Після вимкнення
повідомлення відстань
відображатиметься знову.
Дезактивація
При швидкості автомобіля понад
11 км/год система автоматично
вимикається.
Ручне вимкнення також можливе -
для цього слід натиснути кнопку
система допомоги під час
паркування r.
Якщо систему вимкнути вручну,
індикатор у кнопці згасне, а в центрі
інформації для водія з'явиться
спливаюче повідомлення Park
Assist Off (Систему паркування
вимкнено) .
Після того як систему допомоги під час паркування переднім і заднім
ходом було вимкнуто вручну, її
можна ввімкнути знову кнопкою
r . Вона також увімкнеться після
ввімкнення задньої передачі.
Усю систему повністю можна
вимкнути в меню персоналізації
автомобіля на
інформаційному дисплеї. Вона залишається вимкненою протягом
циклу запалювання, або доки її не
буде повторно ввімкнено в меню
персоналізації автомобіля.
Персоналізація автомобіля 3 137.
Якщо використовується зчіпний
пристрій для причепа, змініть
налаштування конфігурації в меню
персоналізації автомобіля на
інформаційному дисплеї.
Персоналізація автомобіля 3 137.

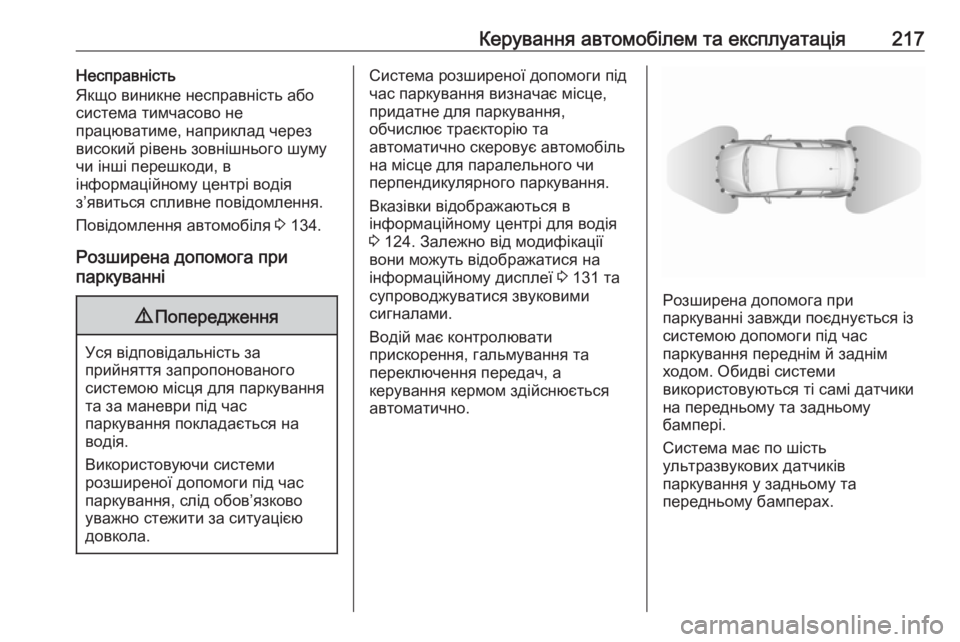

Керування автомобілем та експлуатація217Несправність
Якщо виникне несправність або
система тимчасово не
працюватиме, наприклад через
високий рівень зовнішнього шуму
чи інші перешкоди, в
інформаційному центрі водія
з’явиться спливне повідомлення.
Повідомлення автомобіля 3 134.
Розширена допомога при
паркуванні9 Попередження
Уся відповідальність за
прийняття запропонованого
системою місця для паркування
та за маневри під час
паркування покладається на
водія.
Використовуючи системи
розширеної допомоги під час
паркування, слід обов’язково
уважно стежити за ситуацією
довкола.
Система розширеної допомоги під
час паркування визначає місце,
придатне для паркування,
обчислює траєкторію та
автоматично скеровує автомобіль
на місце для паралельного чи
перпендикулярного паркування.
Вказівки відображаються в
інформаційному центрі для водія
3 124. Залежно від модифікації
вони можуть відображатися на
інформаційному дисплеї 3 131 та
супроводжуватися звуковими
сигналами.
Водій має контролювати
прискорення, гальмування та
переключення передач, а
керування кермом здійснюється
автоматично.
Розширена допомога при
паркуванні завжди поєднується із системою допомоги під час
паркування переднім й заднім
ходом. Обидві системи
використовуються ті самі датчики
на передньому та задньому
бампері.
Система має по шість
ультразвукових датчиків
паркування у задньому та
передньому бамперах.

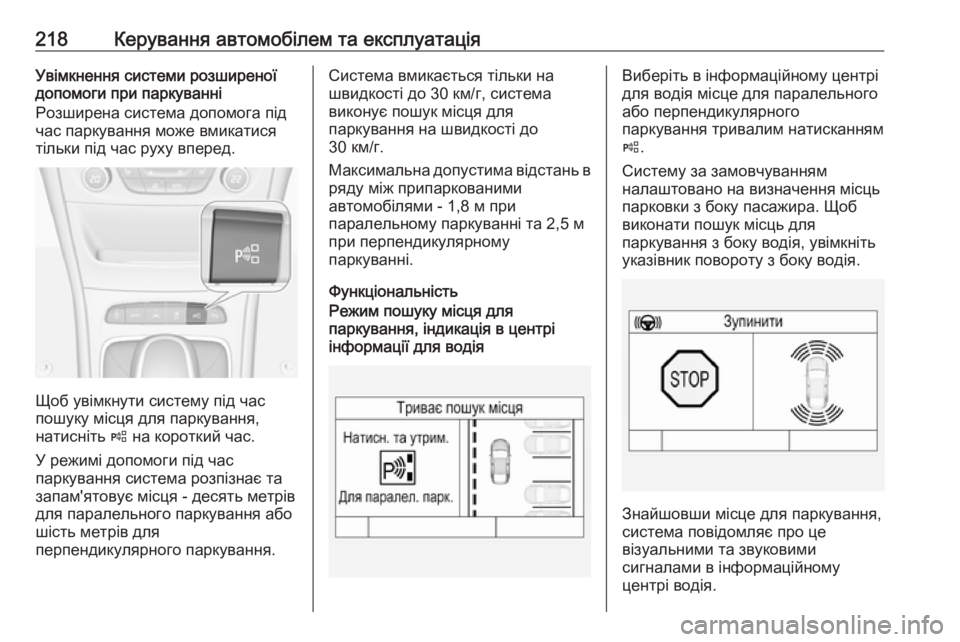

218Керування автомобілем та експлуатаціяУвімкнення системи розширеної
допомоги при паркуванні
Розширена система допомога під
час паркування може вмикатися
тільки під час руху вперед.
Щоб увімкнути систему під час
пошуку місця для паркування,
натисніть ( на короткий час.
У режимі допомоги під час
паркування система розпізнає та запам'ятовує місця - десять метрів
для паралельного паркування або
шість метрів для
перпендикулярного паркування.
Система вмикається тільки на
швидкості до 30 км/г, система
виконує пошук місця для
паркування на швидкості до
30 км/г.
Максимальна допустима відстань в ряду між припаркованими
автомобілями - 1,8 м при
паралельному паркуванні та 2,5 м
при перпендикулярному
паркуванні.
ФункціональністьРежим пошуку місця для
паркування, індикація в центрі
інформації для водіяВиберіть в інформаційному центрі
для водія місце для паралельного або перпендикулярного
паркування тривалим натисканням
( .
Систему за замовчуванням
налаштовано на визначення місць
парковки з боку пасажира. Щоб
виконати пошук місць для
паркування з боку водія, увімкніть
указівник повороту з боку водія.
Знайшовши місце для паркування,
система повідомляє про це
візуальними та звуковими
сигналами в інформаційному
центрі водія.

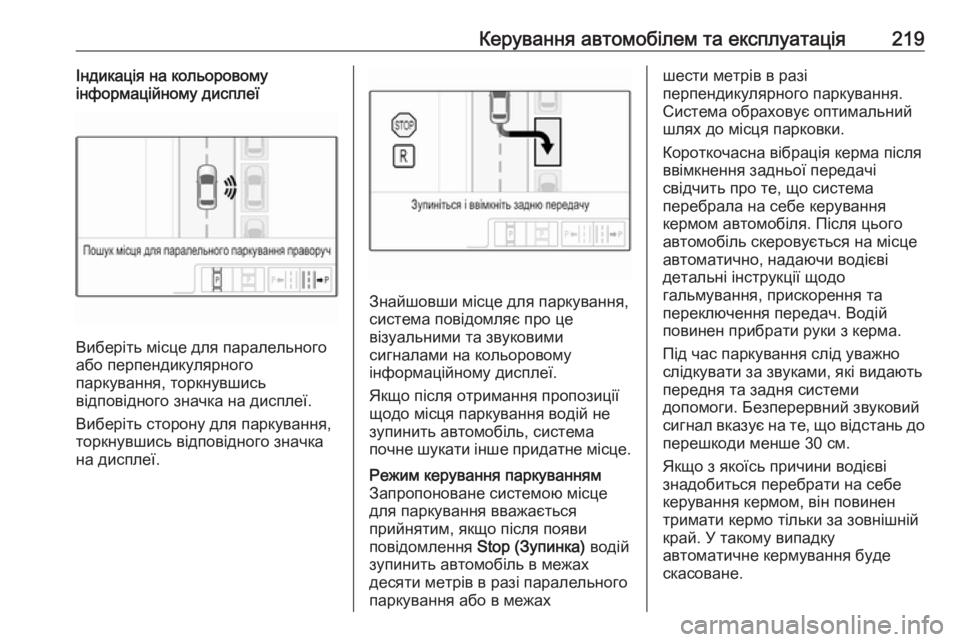

Керування автомобілем та експлуатація219Індикація на кольоровому
інформаційному дисплеї
Виберіть місце для паралельного
або перпендикулярного
паркування, торкнувшись
відповідного значка на дисплеї.
Виберіть сторону для паркування,
торкнувшись відповідного значка
на дисплеї.
Знайшовши місце для паркування,
система повідомляє про це
візуальними та звуковими
сигналами на кольоровому
інформаційному дисплеї.
Якщо після отримання пропозиції
щодо місця паркування водій не
зупинить автомобіль, система
почне шукати інше придатне місце.
Режим керування паркуванням
Запропоноване системою місце
для паркування вважається
прийнятим, якщо після появи
повідомлення Stop (Зупинка) водій
зупинить автомобіль в межах
десяти метрів в разі паралельного
паркування або в межахшести метрів в разі
перпендикулярного паркування.
Система обраховує оптимальний
шлях до місця парковки.
Короткочасна вібрація керма після
ввімкнення задньої передачі
свідчить про те, що система
перебрала на себе керування
кермом автомобіля. Після цього
автомобіль скеровується на місце
автоматично, надаючи водієві
детальні інструкції щодо
гальмування, прискорення та
переключення передач. Водій
повинен прибрати руки з керма.
Під час паркування слід уважно
слідкувати за звуками, які видають передня та задня системи
допомоги. Безперервний звуковий сигнал вказує на те, що відстань до перешкоди менше 30 см.
Якщо з якоїсь причини водієві
знадобиться перебрати на себе
керування кермом, він повинен
тримати кермо тільки за зовнішній
край. У такому випадку
автоматичне кермування буде
скасоване.

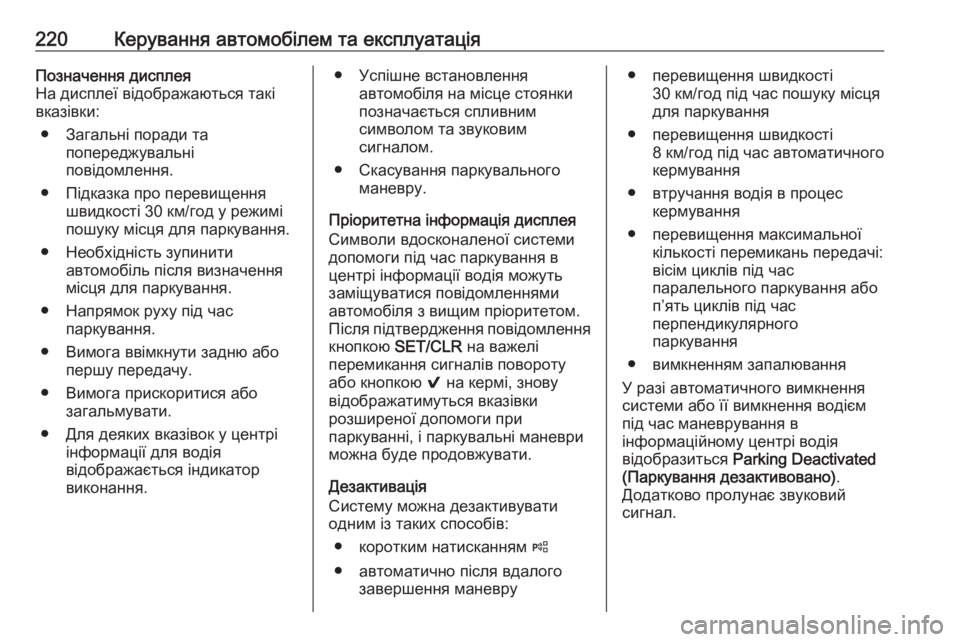

220Керування автомобілем та експлуатаціяПозначення дисплея
На дисплеї відображаються такі
вказівки:
● Загальні поради та попереджувальні
повідомлення.
● Підказка про перевищення швидкості 30 км/год у режимі
пошуку місця для паркування.
● Необхідність зупинити автомобіль після визначення
місця для паркування.
● Напрямок руху під час паркування.
● Вимога ввімкнути задню або першу передачу.
● Вимога прискоритися або загальмувати.
● Для деяких вказівок у центрі інформації для водія
відображається індикатор
виконання.● Успішне встановлення автомобіля на місце стоянки
позначається спливним
символом та звуковим
сигналом.
● Скасування паркувального маневру.
Пріоритетна інформація дисплея
Символи вдосконаленої системи
допомоги під час паркування в
центрі інформації водія можуть
заміщуватися повідомленнями
автомобіля з вищим пріоритетом.
Після підтвердження повідомлення кнопкою SET/CLR на важелі
перемикання сигналів повороту
або кнопкою 9 на кермі, знову
відображатимуться вказівки
розширеної допомоги при
паркуванні, і паркувальні маневри можна буде продовжувати.
Дезактивація
Систему можна дезактивувати одним із таких способів:
● коротким натисканням (
● автоматично після вдалого завершення маневру● перевищення швидкості 30 км/год під час пошуку місця
для паркування
● перевищення швидкості 8 км/год під час автоматичного
кермування
● втручання водія в процес кермування
● перевищення максимальної кількості перемикань передачі:
вісім циклів під час
паралельного паркування або
п’ять циклів під час
перпендикулярного
паркування
● вимкненням запалювання
У разі автоматичного вимкнення
системи або її вимкнення водієм
під час маневрування в
інформаційному центрі водія
відобразиться Parking Deactivated
(Паркування дезактивовано) .
Додатково пролунає звуковий
сигнал.

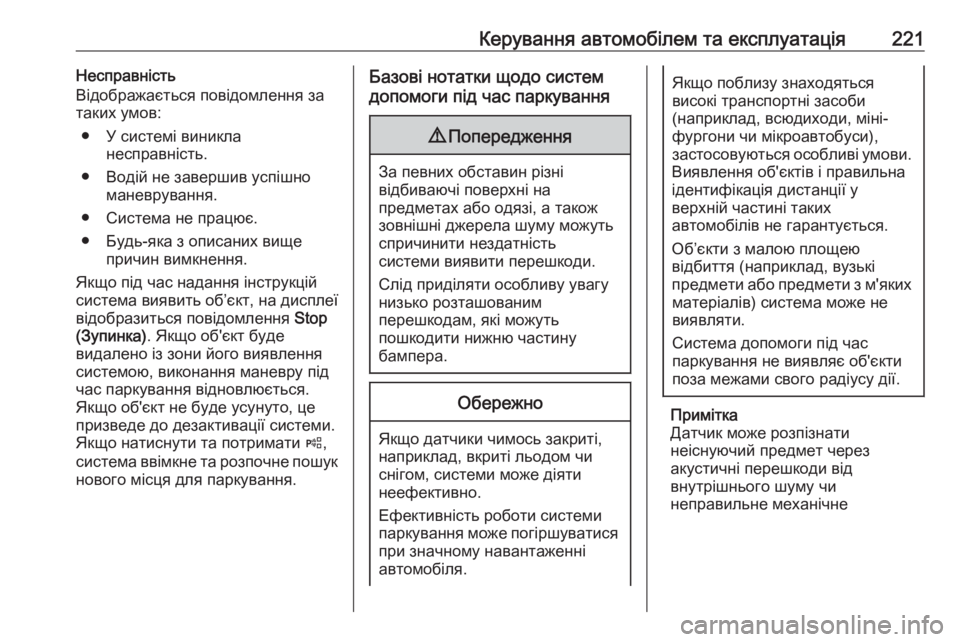

Керування автомобілем та експлуатація221Несправність
Відображається повідомлення за
таких умов:
● У системі виникла несправність.
● Водій не завершив успішно маневрування.
● Система не працює.
● Будь-яка з описаних вище причин вимкнення.
Якщо під час надання інструкцій система виявить об’єкт, на дисплеї
відобразиться повідомлення Stop
(Зупинка) . Якщо об'єкт буде
видалено із зони його виявлення системою, виконання маневру під
час паркування відновлюється.
Якщо об'єкт не буде усунуто, це
призведе до дезактивації системи.
Якщо натиснути та потримати (,
система ввімкне та розпочне пошук
нового місця для паркування.Базові нотатки щодо систем
допомоги під час паркування9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчики чимось закриті,
наприклад, вкриті льодом чи
снігом, системи може діяти
неефективно.
Ефективність роботи системи
паркування може погіршуватися
при значному навантаженні
автомобіля.
Якщо поблизу знаходяться високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети з м'яких матеріалів) система може не
виявляти.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Датчик може розпізнати
неіснуючий предмет через
акустичні перешкоди від
внутрішнього шуму чи
неправильне механічне

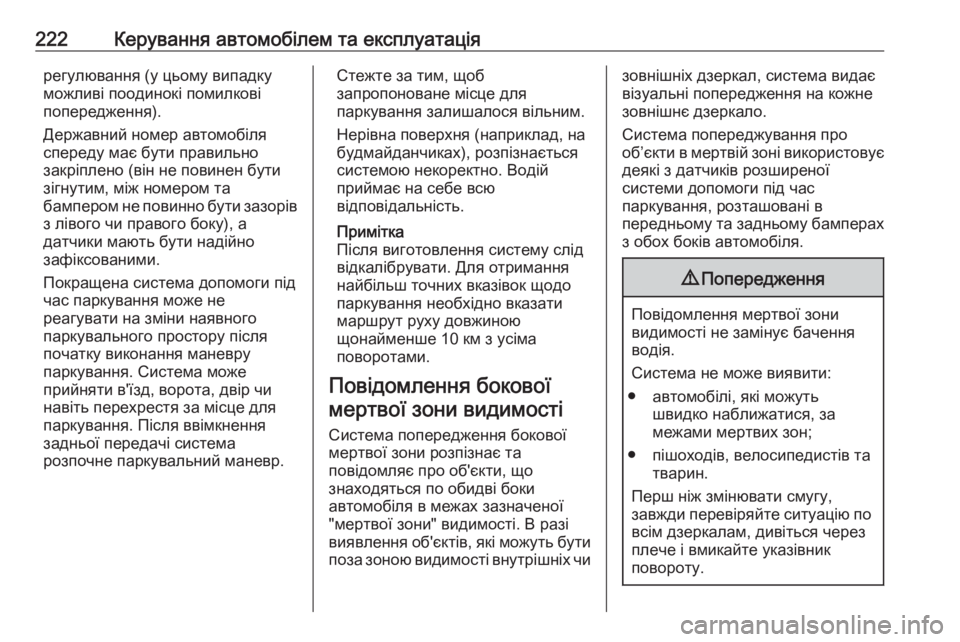

222Керування автомобілем та експлуатаціярегулювання (у цьому випадку
можливі поодинокі помилкові
попередження).
Державний номер автомобіля
спереду має бути правильно
закріплено (він не повинен бути
зігнутим, між номером та
бампером не повинно бути зазорів з лівого чи правого боку), а
датчики мають бути надійно
зафіксованими.
Покращена система допомоги під
час паркування може не
реагувати на зміни наявного
паркувального простору після
початку виконання маневру
паркування. Система може
прийняти в'їзд, ворота, двір чи
навіть перехрестя за місце для
паркування. Після ввімкнення
задньої передачі система
розпочне паркувальний маневр.Стежте за тим, щоб
запропоноване місце для
паркування залишалося вільним.
Нерівна поверхня (наприклад, на
будмайданчиках), розпізнається
системою некоректно. Водій
приймає на себе всю
відповідальність.
Примітка
Після виготовлення систему слід відкалібрувати. Для отримання
найбільш точних вказівок щодо
паркування необхідно вказати
маршрут руху довжиною
щонайменше 10 км з усіма
поворотами.
Повідомлення бокової мертвої зони видимості
Система попередження бокової
мертвої зони розпізнає та
повідомляє про об'єкти, що
знаходяться по обидві боки
автомобіля в межах зазначеної
"мертвої зони" видимості. В разі
виявлення об'єктів, які можуть бути поза зоною видимості внутрішніх чизовнішніх дзеркал, система видає
візуальні попередження на кожне
зовнішнє дзеркало.
Система попереджування про
об’єкти в мертвій зоні використовує
деякі з датчиків розширеної
системи допомоги під час
паркування, розташовані в
передньому та задньому бамперах
з обох боків автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити:
● автомобілі, які можуть швидко наближатися, за
межами мертвих зон;
● пішоходів, велосипедистів та тварин.
Перш ніж змінювати смугу,
завжди перевіряйте ситуацію по
всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
