2016.5 OPEL ASTRA K Посібник з експлуатації (in Ukrainian)

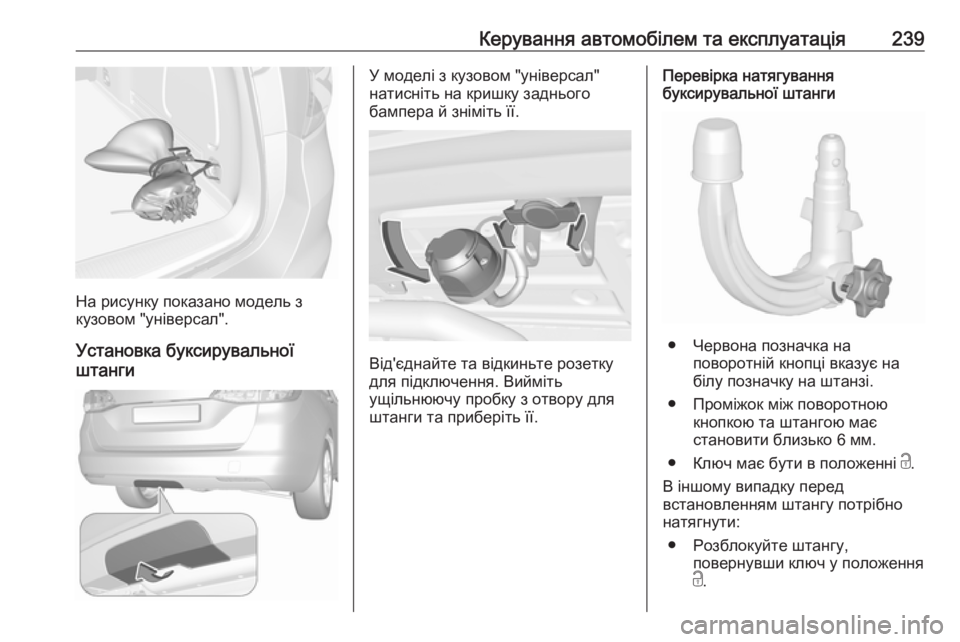

Керування автомобілем та експлуатація239
На рисунку показано модель з
кузовом "універсал".
Установка буксирувальної
штанги
У моделі з кузовом "універсал"
натисніть на кришку заднього
бампера й зніміть її.
Від'єднайте та відкиньте розетку
для підключення. Вийміть
ущільнюючу пробку з отвору для
штанги та приберіть її.
Перевірка натягування
буксирувальної штанги
● Червона позначка на
поворотній кнопці вказує на
білу позначку на штанзі.
● Проміжок між поворотною кнопкою та штангою має
становити близько 6 мм.
● Ключ має бути в положенні c.
В іншому випадку перед
встановленням штангу потрібно
натягнути:
● Розблокуйте штангу, повернувши ключ у положення
c .

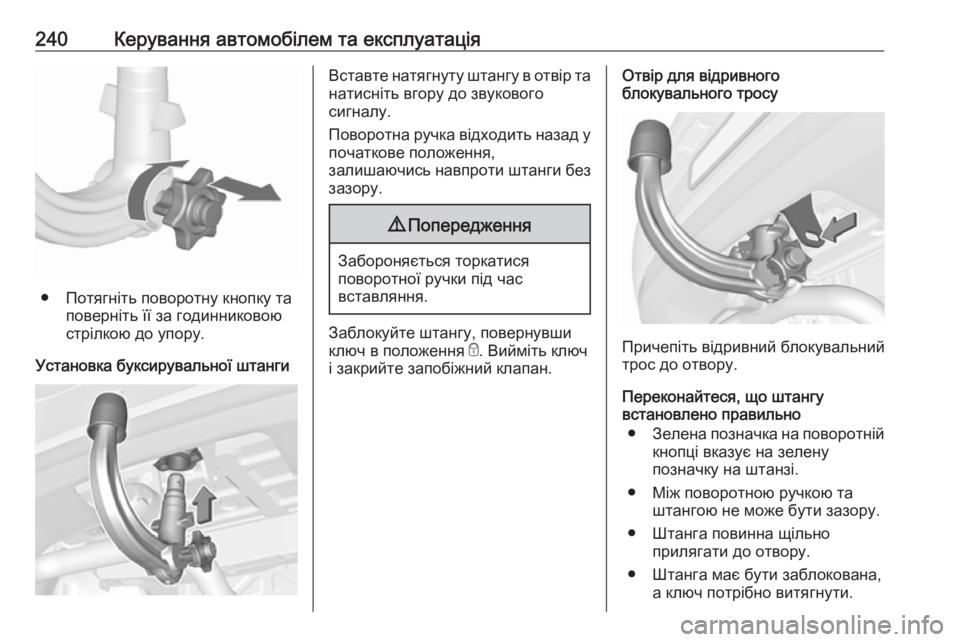

240Керування автомобілем та експлуатація
● Потягніть поворотну кнопку таповерніть її за годинниковою
стрілкою до упору.
Установка буксирувальної штанги
Вставте натягнуту штангу в отвір та
натисніть вгору до звукового
сигналу.
Поворотна ручка відходить назад у початкове положення,
залишаючись навпроти штанги без зазору.9 Попередження
Забороняється торкатися
поворотної ручки під час
вставляння.
Заблокуйте штангу, повернувши
ключ в положення e. Вийміть ключ
і закрийте запобіжний клапан.
Отвір для відривного
блокувального тросу
Причепіть відривний блокувальний
трос до отвору.
Переконайтеся, що штангу
встановлено правильно
● Зелена позначка на поворотній
кнопці вказує на зелену
позначку на штанзі.
● Між поворотною ручкою та штангою не може бути зазору.
● Штанга повинна щільно прилягати до отвору.
● Штанга має бути заблокована, а ключ потрібно витягнути.

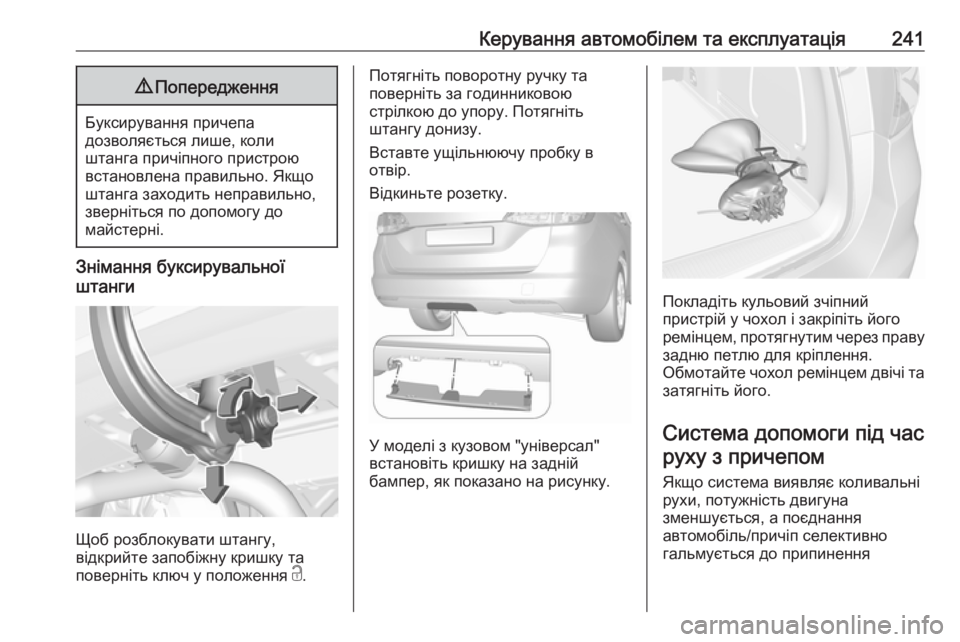

Керування автомобілем та експлуатація2419Попередження
Буксирування причепа
дозволяється лише, коли
штанга причіпного пристрою
встановлена правильно. Якщо
штанга заходить неправильно,
зверніться по допомогу до
майстерні.
Знімання буксирувальної
штанги
Щоб розблокувати штангу,
відкрийте запобіжну кришку та
поверніть ключ у положення c.
Потягніть поворотну ручку та
поверніть за годинниковою
стрілкою до упору. Потягніть
штангу донизу.
Вставте ущільнюючу пробку в
отвір.
Відкиньте розетку.
У моделі з кузовом "універсал"
встановіть кришку на задній
бампер, як показано на рисунку.
Покладіть кульовий зчіпний
пристрій у чохол і закріпіть його
ремінцем, протягнутим через праву задню петлю для кріплення.
Обмотайте чохол ремінцем двічі та
затягніть його.
Система допомоги під часруху з причепом
Якщо система виявляє коливальні
рухи, потужність двигуна
зменшується, а поєднання
автомобіль/причіп селективно
гальмується до припинення

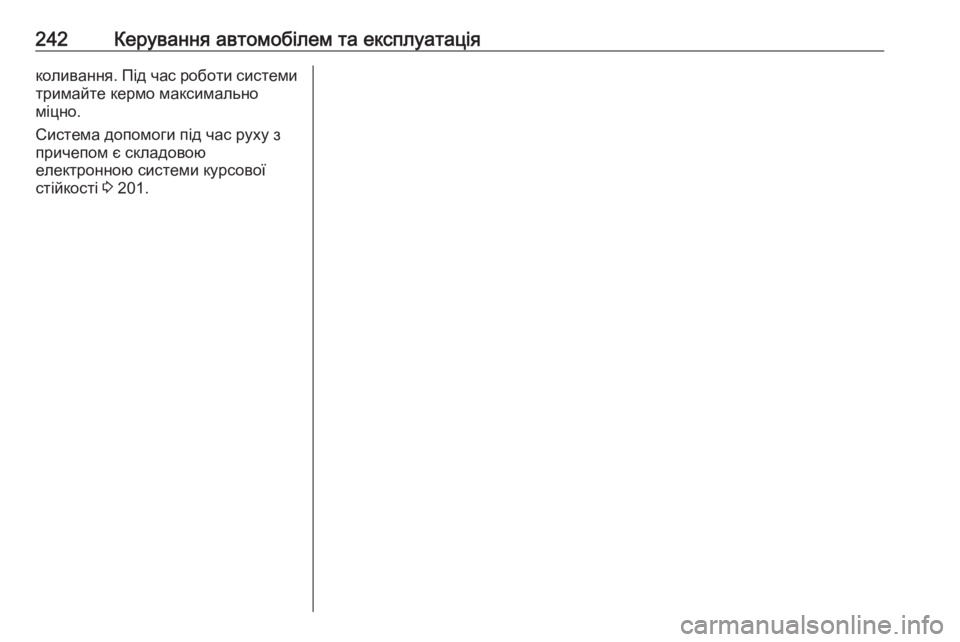

242Керування автомобілем та експлуатаціяколивання. Під час роботи системитримайте кермо максимально
міцно.
Система допомоги під час руху з
причепом є складовою
електронною системи курсової
стійкості 3 201.

Догляд за автомобілем243Догляд за
автомобілемЗагальна інформація ...............244
Аксесуари та модифікації автомобілів ............................ 244
Зберігання автомобіля ..........244
Отримання автомобіля після відпрацювання ресурсу ........245
Перевірки автомобіля ..............245
Виконання робіт .....................245
Капот ....................................... 245
Моторні мастила ....................246
Охолоджуюча рідина двигуна .................................. 247
Рідина в бачку омивача ......... 248
Гальма .................................... 248
Гальмівна рідина ...................249
Автомобільний акумулятор ...249
Випуск води й бруду з системи дизельного пального ............251
Заміна щітки склоочисника ...251
Заміна лампи ............................ 252
Галогенові фари ....................252
Протитуманні фари ................ 254
Задні ліхтарі ........................... 255
Бокові ліхтарі повороту .........261Освітлення номерного знака 262
Внутрішнє освітлення ............263
Освітлення приладової панелі ..................................... 263
Електрична система ................263
Запобіжники ........................... 263
Блок запобіжників моторного відділення .............................. 264
Блок запобіжників панелі приладів ................................ 266
Блок запобіжників вантажного відділення .............................. 269
Інструменти автомобіля ..........270
Інструменти ............................ 270
Колеса та шини ........................272
Зимові шини ........................... 272
Позначення шин ....................272
Тиск у шинах .......................... 272
Система контролю тиску в шинах ..................................... 274
Глибина малюнка протектора ............................ 279
Заміна розміру шин та коліс .. 279
Колісні ковпаки .......................280
Ланцюги для шин ...................280
Комплект для ремонту шин ...280
Заміна коліс ............................ 284
Запасне колесо ......................287Запуск від зовнішнього дже‐
рела ........................................... 290
Буксирування ............................ 292
Буксирування автомобіля .....292
Буксирування іншого автомобіля ............................ 293
Догляд за зовнішнім виглядом 294 Догляд за зовнішнімичастинами ............................. 294
Догляд за салоном ................. 296

244Догляд за автомобілемЗагальна інформаціяАксесуари та модифікаціїавтомобілів
Рекомендується використовувати
оригінальні деталі, аксесуари, а
також схвалені виробником
частини для вашого типу
автомобіля. Ми не можемо оцінити
та гарантувати надійність
продуктів, навіть якщо вони
відповідають регулятивним
нормам або отримали будь-яке інше схвалення.
Не вносьте жодних змін до
електричної системи, наприклад, змін в електронні системи
керування (налаштування чіпа).Обережно
При транспортуванні
транспортного засобу потягом чи евакуатором закрилки
можуть бути пошкоджені.
Зберігання автомобіля
Зберігання протягом тривалого
періоду часу
Якщо автомобіль потрібно
зберігати протягом кількох місяців:
● Помийте автомобіль і натріть його воском.
● Перевірте віск у моторному відсіку та на днищі.
● Почистіть та законсервуйте гумові ущільнювачі.
● Повністю заповніть паливний бак.
● Замініть масло в двигуні.
● Висушіть резервуар для миючої рідини.
● Перевірте рівень антифризу та
захист від корозії.
● Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.
● Поставте автомобіль в сухому, добре провітрюваному місці.
Увімкніть першу чи заднюпередачу чи встановіть
селектор у положення P.
Попередьте відкат автомобіля.
● Не застосовуйте стоянкове гальмо.
● Відчиніть капот, зачиніть усі дверцята та заблокуйте
автомобіль.
● Відключіть клему з негативного
виходу батареї автомобіля.Майте на увазі, всі системи не
будуть функціонувати,
наприклад, система
запобігання викраденню
автомобіля.
Повернення до експлуатації
Якщо автомобіль потрібно
повернути до експлуатації:
● Підключіть клему до негативного виходу батареї
автомобіля. Активуйте систему
електропідйомників вікон.
● Перевірте тиск у шинах.
● Заповніть резервуар омиваючою рідиною.
● Перевірте рівень масла в двигуні.

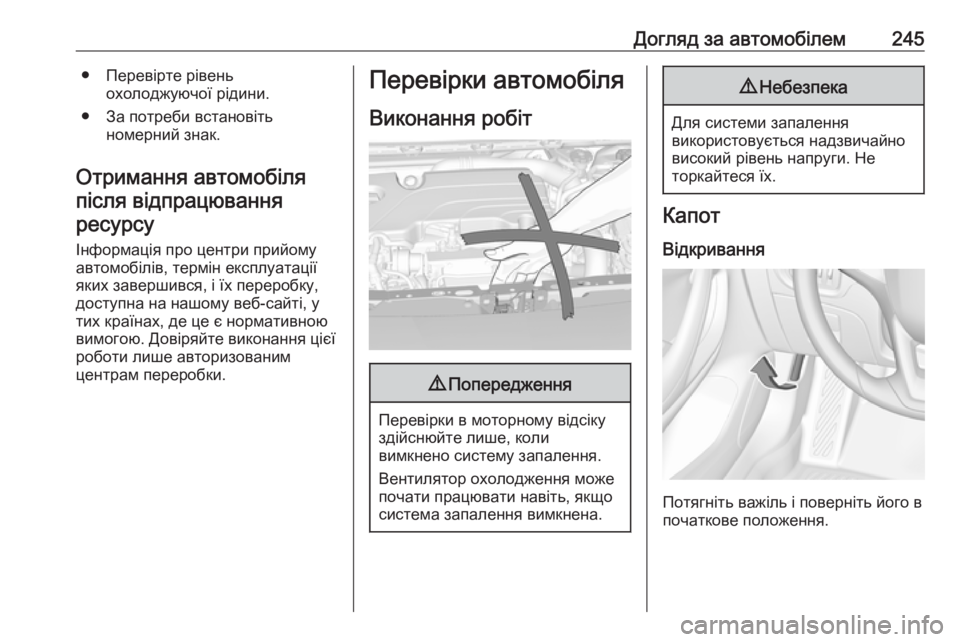

Догляд за автомобілем245● Перевірте рівеньохолоджуючої рідини.
● За потреби встановіть номерний знак.
Отримання автомобіля після відпрацюванняресурсу
Інформація про центри прийому
автомобілів, термін експлуатації
яких завершився, і їх переробку,
доступна на нашому веб-сайті, у
тих країнах, де це є нормативною
вимогою. Довіряйте виконання цієї
роботи лише авторизованим
центрам переробки.Перевірки автомобіля
Виконання робіт9 Попередження
Перевірки в моторному відсіку
здійснюйте лише, коли
вимкнено систему запалення.
Вентилятор охолодження може
почати працювати навіть, якщо
система запалення вимкнена.
9 Небезпека
Для системи запалення
використовується надзвичайно
високий рівень напруги. Не
торкайтеся їх.
Капот
Відкривання
Потягніть важіль і поверніть його в
початкове положення.

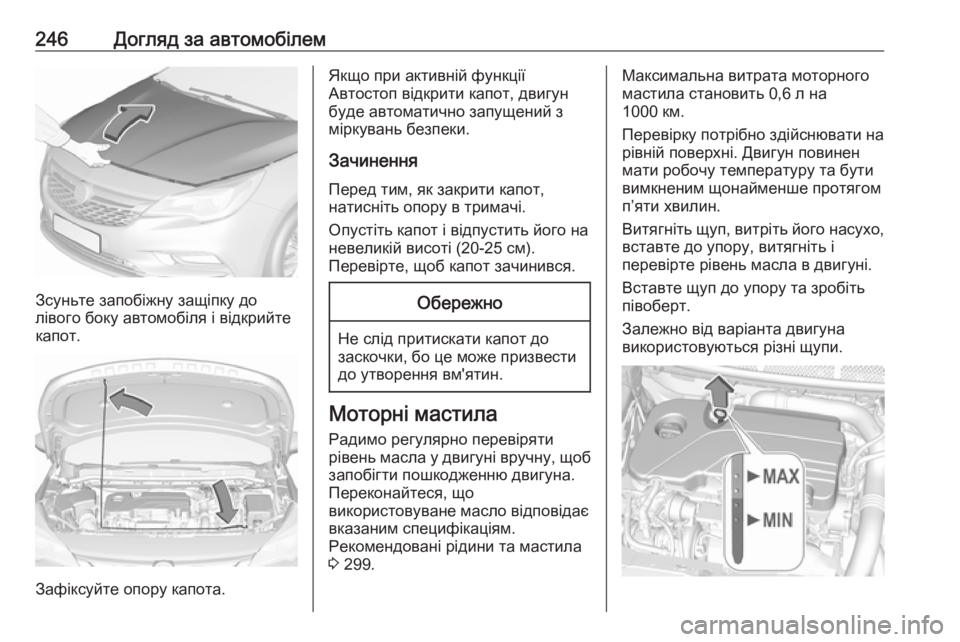

246Догляд за автомобілем
Зсуньте запобіжну защіпку до
лівого боку автомобіля і відкрийте
капот.
Зафіксуйте опору капота.
Якщо при активній функції
Автостоп відкрити капот, двигун
буде автоматично запущений з
міркувань безпеки.
Зачинення
Перед тим, як закрити капот,
натисніть опору в тримачі.
Опустіть капот і відпустить його на
невеликій висоті (20-25 см).
Перевірте, щоб капот зачинився.Обережно
Не слід притискати капот до
заскочки, бо це може призвести
до утворення вм'ятин.
Моторні мастила
Радимо регулярно перевіряти
рівень масла у двигуні вручну, щоб запобігти пошкодженню двигуна.
Переконайтеся, що
використовуване масло відповідає вказаним специфікаціям.
Рекомендовані рідини та мастила
3 299.
Максимальна витрата моторного
мастила становить 0,6 л на
1000 км.
Перевірку потрібно здійснювати на
рівній поверхні. Двигун повинен
мати робочу температуру та бути
вимкненим щонайменше протягом
п’яти хвилин.
Витягніть щуп, витріть його насухо,
вставте до упору, витягніть і
перевірте рівень масла в двигуні.
Вставте щуп до упору та зробіть
півоберт.
Залежно від варіанта двигуна
використовуються різні щупи.
