2016.5 OPEL ASTRA J Savininko vadovas (in Lithuanian)

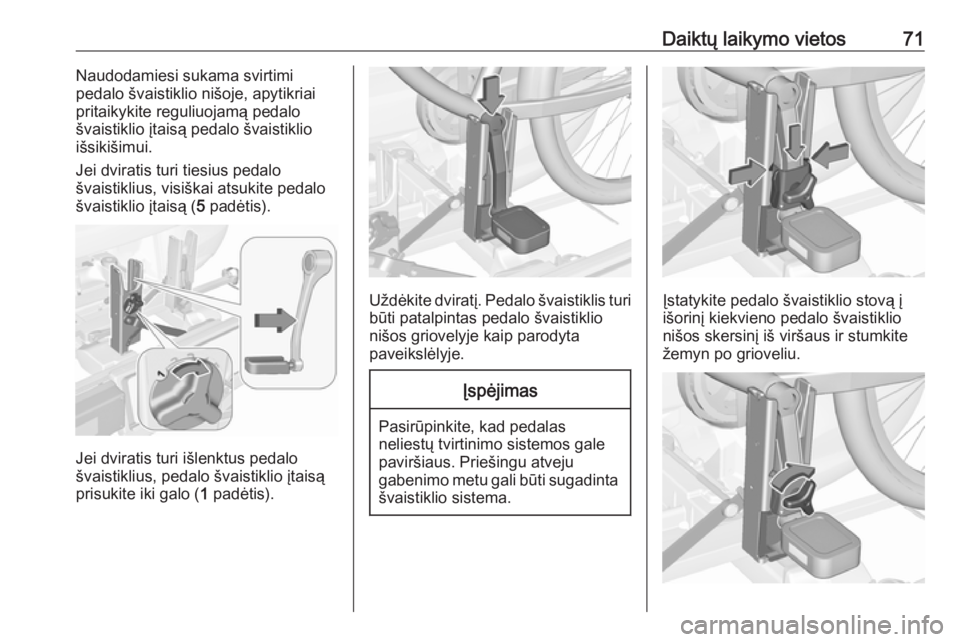

Daiktų laikymo vietos71Naudodamiesi sukama svirtimi
pedalo švaistiklio nišoje, apytikriai
pritaikykite reguliuojamą pedalo
švaistiklio įtaisą pedalo švaistiklio
išsikišimui.
Jei dviratis turi tiesius pedalo
švaistiklius, visiškai atsukite pedalo
švaistiklio įtaisą ( 5 padėtis).
Jei dviratis turi išlenktus pedalo
švaistiklius, pedalo švaistiklio įtaisą
prisukite iki galo ( 1 padėtis).
Uždėkite dviratį. Pedalo švaistiklis turi
būti patalpintas pedalo švaistiklio
nišos griovelyje kaip parodyta
paveikslėlyje.
Įspėjimas
Pasirūpinkite, kad pedalas
neliestų tvirtinimo sistemos gale paviršiaus. Priešingu atveju
gabenimo metu gali būti sugadinta švaistiklio sistema.
Įstatykite pedalo švaistiklio stovą į
išorinį kiekvieno pedalo švaistiklio
nišos skersinį iš viršaus ir stumkite
žemyn po grioveliu.

72Daiktų laikymo vietosPritvirtinkite pedalo švaistiklį,
pasukdami pedalo švaistiklio stove
esančią tvirtinimo veržlę.
Patalpinkite rato ertmes taip, kad
dviratis būtų daugiau ar mažiau
horizontalus. Čia atstumas tarp
pedalų ir bagažinės durų turi būti
mažiausiai 5 cm.
Abi dviračio padangos turi būti ratų
ertmėse.
Įspėjimas
Būtinai tinkamai ištraukite ratų
griovelius, kad abi dviračio
padangos būtų grioveliuose.
Antraip nebus užtikrinas
horizontalus dviračio montavimas. Nepaisant šio nurodymo, dviračio
ratus gali sugadinti karštos
išmetamosios dujos.
Nustatykite dviratį taip, kad jis būtų
išilgai automobilio. Šiek tiek atleiskite pedalo stovą.
Naudodamiesi sukama svirtimi pedalo švaistiklio nišoje pastatykite
dviratį vertikaliai.
Jei du dviračiai trukdo vienas kitam,
reguliuojant rato nišas ir sukamą svirtį
pedalo švaistiklio nišoje galima
pritaikyti santykines dviračių padėtis,
kai dviračiai nebesilies vienas prie
kito. Užtikrinkite, kad būtų
pakankamas tarpas nuo automobilio.
Ranka priveržkite tvirtinimo veržlę,
skirtą pedalo guolio stovui, iki
maksimalaus taško.
Naudodami diržo fiksatorius,
pritvirtinkite abu dviračio ratus ratų
grioveliuose.
Patikrinkite dviratį ir įsitikinkite, kad jis pritvirtintas.

Daiktų laikymo vietos73Įspėjimas
Užtikrinkite, kad tarpas tarpdviračio ir automobilio būtų bent
5 cm. Jei reikia, atlaisvinkite ir
pasukite vairą bei šarnyrą į šoną.
Ratų nišų ir sukamos svirties pedalo
švaistiklio nišoje padėtis reikia
įsidėmėti kiekvienam dviračiui.
Teisingas išankstinis nustatymas
palengvins dviračio įstatymą.
Siekiant padidinti agregato
matomumą, rekomenduojama prie
galinio dviračio pritvirtinti avarinį
ženklą.
Dviračio išėmimas iš tvirtinimo
sistemos gale
Atleiskite diržo laikiklius ant abiejų
dviračio padangų.
Laikydami dviratį atleiskite tvirtinimo
veržlę, skirtą pedalo švaistiklio nišai,
tada pakelkite pedalo švaistiklio
stovą, kad išimtumėte.
Tvirtinimo sistemos gale įstūmimas
Įstumkite pedalo švaistiklio stovus į
pedalo švaistiklio nišą, kaip parodyta
paveikslėlyje.

74Daiktų laikymo vietosĮstatykite diržo laikiklį ir staigiai
patraukite žemyn kiek įmanoma.
Paspauskite atkabinimo svirtį ir
įstumkite rato nišas iki galo.
Atkabinkite fiksavimo svirtį įstrižoje
atramoje ir nulenkite abi pedalo
švaistiklio nišas žemyn.9 Perspėjimas
Prispaudimo pavojus.
Pirma pasukite kairiąją spaustuko
svirtį ( 1) atgal, o tada sukite dešiniąją
spaustuko svirtį ( 2), kol jos sustos.
Paspauskite spaustuko svirtį žemyn ir
išraukite abiejų žibintų atramas iš
nišų.

Daiktų laikymo vietos75Nulenkite žibintų laikiklius galinių
žibintų nugarėlėse.
Pirmiausiai patalpinkite priekinį ( 1)
galinį žibintą, tada užpakalinį ( 2)
galinį žibintą į nišas ir paspauskite žemyn kiek galima. Įspauskite laidus
iki galo į visas kreipiamąsias, kad
išvengtumėte sugadinimo.
Atidarykite bagažinės duris.
Pastumkite atkabinimo svirtį aukštyn
ir palaikykite. Lengvai pakelkite
sistemą ir įstumkite ją į bamperį, kad užsifiksuotų.
Atkabinimo svirtis turi grįžti į pradinę
padėtį.
9 Perspėjimas
Jei sistemos negalima tinkamai
sumontuoti, kreipkitės į dirbtuves.
Tvirtinimo sistema gale keturiems
dviračiams
Tvirtinimo sistema gale („Flex-Fix“
sistema) leidžia pritvirtinti du
dviračius prie ištraukiamo laikiklio, įtaisyto automobilio grindyse. Dar du
dviračius galima pritvirtinti prie
adapterio. Kitų daiktų vežimas nėra
leidžiamas.
Maksimali tvirtinimo sistemos gale
apkrova siekia 80 kg, kai prijungtas
adapteris arba 60 kg, kai adapteris
neprijungtas. Maksimalus leistinas
vieno dviračio, tvirtinamo ant
ištraukiamo laikiklio, svoris siekia
30 kg. Šie apribojimai leidžia prie
ištraukiamo laikiklio tvirtinti elektrinius dviračius. Maksimalus leistinas vieno
dviračio, tvirtinamo ant adapterio,
svoris siekia 20 kg.
Dviračio tarpuratis neturi viršyti
1,15 metro. Antraip dviračio tinkamai
pritvirtinti nepavyks.
Nenaudojamą tvirtinimo sistemą
reikia įstumti atgal į automobilio
grindis.
Ant dviračių taip pat neturi būti jokių
daiktų, kurie galėtų atsipalaiduoti
pervežant.

76Daiktų laikymo vietosĮspėjimas
Jei ištiesus tvirtinimo sistemą galeautomobilis būna maksimaliai
pakrautas, sumažėja važiuoklės prošvaisa.
Didelio nuolydžio keliu, per rampą ar kelio iškilimą reikia važiuoti
atsargiai.
Įspėjimas
Prieš tvirtindami dviračius anglies
pluošto rėmais, pasikonsultuokite
su savo dviračių pardavėju. Kitaip
gali būti apgadinti dviračiai.
Ištraukimas
Atidarykite bagažinės duris.
9 Perspėjimas
Galinės krovinio tvirtinimo
sistemos prailginimo zonoje negali likti asmenų; galimas sužalojimas.
Patraukite atkabinimo svirtį į viršų.
Sistema atsikabins ir greitai išvažiuos
iš buferio.
Visiškai ištraukite tvirtinimo sistemą
gale, kad ji užsifiksuotų.
Įsitikinkite, kad nėra galimybės
įspausti tvirtinimo sistemos gale dar
kartą nepatraukus atkabinimo
svirties.9 Perspėjimas
Tvirtinti daiktus prie galinės
krovinio tvirtinimo sistemos
leidžiama tik tuomet, kai ji tinkamai
užfiksuota. Jei galinė krovinio
tvirtinimo sistema užsifiksuoja
netinkamai, prie jos netvirtinkite
daiktų ir sustumkite sistemą atgal. Kreipkitės į dirbtuves.

Daiktų laikymo vietos77Atlenkite numerio plokštelės laikiklį
Pakelkite numerio plokštelės laikiklį iratlenkite jį atgal.
Atlenkite galinius žibintus
Atlenkite abu galinius žibintus.
Užfiksuokite tvirtinimo sistemą gale
Iki galo į šonus pasukite abi
prispaudimo svirtis.
Kitu atveju saugus veikimas nebus
užtikrintas.
Atlenkite ratų griovelius
Atlenkite abu ratų griovelius.
Dviračių laikiklio surinkimas

78Daiktų laikymo vietosPakelkite galinį laikiklį (1) ir patraukite
jį atgal.
Užlenkite laikiklį ( 2) aukštyn.
Įstumkite laikiklį žemyn ( 1) ir pasukite
rankeną ( 2) atgal, kad ji susijungtų.
Pirmojo dviračio tvirtinimas
1. Pasukite pedalus į iliustracijoje
parodytą padėtį ir įstatykite dviratį
į priekinius ratų griovelius.
Užtikrinkite, kad dviratis stovėtų
sucentruotas ir remtųsi į abu ratų
griovelius.
2. Prie dviračio rėmo pritvirtinkite trumpą montažo laikytuvą.Pasukite rankenėlę pagal
laikrodžio rodyklę, kad
užfiksuotumėte.
