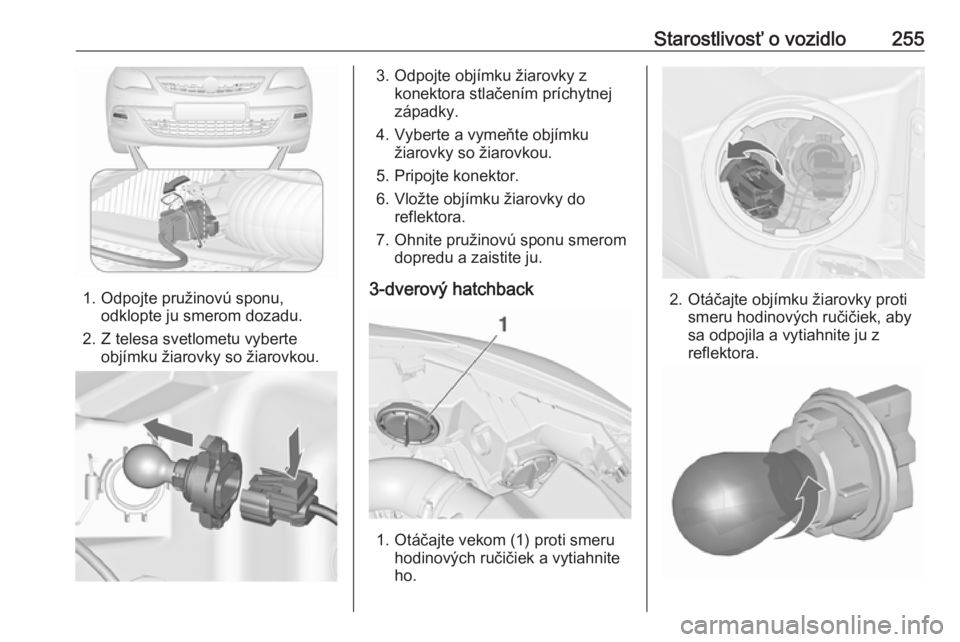

Starostlivosť o vozidlo255
1. Odpojte pružinovú sponu,odklopte ju smerom dozadu.
2. Z telesa svetlometu vyberte objímku žiarovky so žiarovkou.
3. Odpojte objímku žiarovky zkonektora stlačením príchytnej
západky.
4. Vyberte a vymeňte objímku žiarovky so žiarovkou.
5. Pripojte konektor.
6. Vložte objímku žiarovky do reflektora.
7. Ohnite pružinovú sponu smerom dopredu a zaistite ju.
3-dverový hatchback
1. Otáčajte vekom (1) proti smeru hodinových ručičiek a vytiahnite
ho.
2. Otáčajte objímku žiarovky proti smeru hodinových ručičiek, aby
sa odpojila a vytiahnite ju z reflektora.

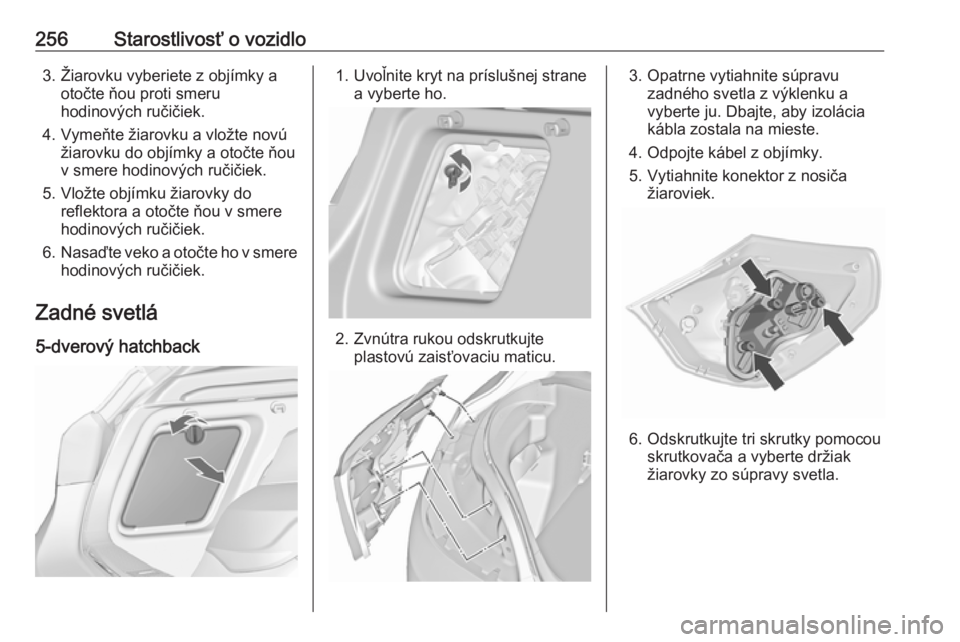

256Starostlivosť o vozidlo3. Žiarovku vyberiete z objímky aotočte ňou proti smeru
hodinových ručičiek.
4. Vymeňte žiarovku a vložte novú žiarovku do objímky a otočte ňou
v smere hodinových ručičiek.
5. Vložte objímku žiarovky do reflektora a otočte ňou v smere
hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Zadné svetlá
5-dverový hatchback1. Uvoľnite kryt na príslušnej strane a vyberte ho.
2. Zvnútra rukou odskrutkujteplastovú zaisťovaciu maticu.
3. Opatrne vytiahnite súpravu zadného svetla z výklenku avyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
4. Odpojte kábel z objímky.
5. Vytiahnite konektor z nosiča žiaroviek.
6. Odskrutkujte tri skrutky pomocouskrutkovača a vyberte držiak
žiarovky zo súpravy svetla.

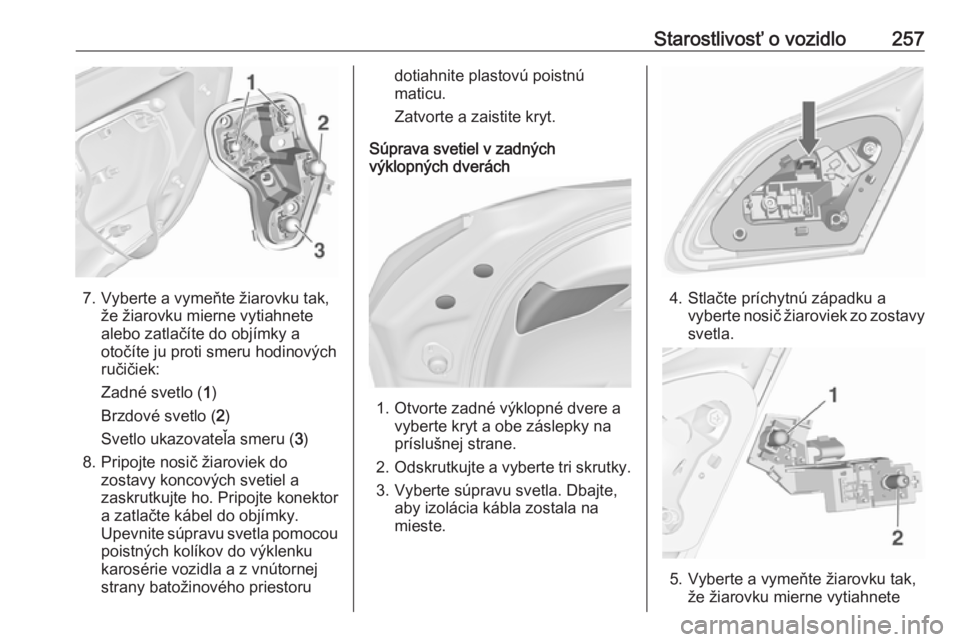

Starostlivosť o vozidlo257
7. Vyberte a vymeňte žiarovku tak,že žiarovku mierne vytiahnete
alebo zatlačíte do objímky a
otočíte ju proti smeru hodinových
ručičiek:
Zadné svetlo ( 1)
Brzdové svetlo ( 2)
Svetlo ukazovateľa smeru ( 3)
8. Pripojte nosič žiaroviek do zostavy koncových svetiel a
zaskrutkujte ho. Pripojte konektor
a zatlačte kábel do objímky.
Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite plastovú poistnú
maticu.
Zatvorte a zaistite kryt.
Súprava svetiel v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a
vyberte kryt a obe záslepky na
príslušnej strane.
2. Odskrutkujte a vyberte tri skrutky.
3. Vyberte súpravu svetla. Dbajte, aby izolácia kábla zostala na
mieste.
4. Stlačte príchytnú západku a vyberte nosič žiaroviek zo zostavy
svetla.
5. Vyberte a vymeňte žiarovku tak, že žiarovku mierne vytiahnete

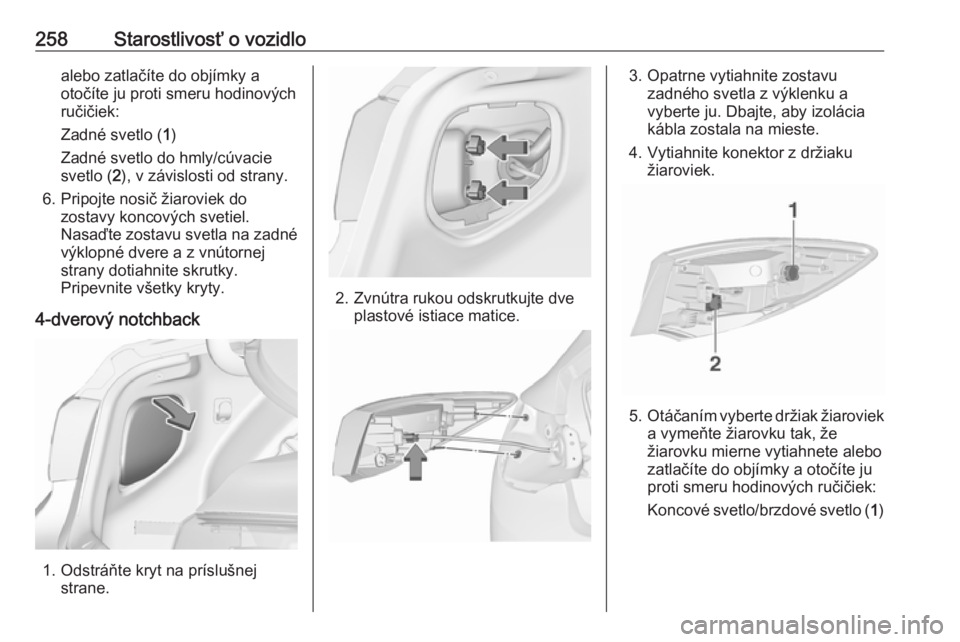

258Starostlivosť o vozidloalebo zatlačíte do objímky a
otočíte ju proti smeru hodinových
ručičiek:
Zadné svetlo ( 1)
Zadné svetlo do hmly/cúvacie
svetlo ( 2), v závislosti od strany.
6. Pripojte nosič žiaroviek do zostavy koncových svetiel.
Nasaďte zostavu svetla na zadné výklopné dvere a z vnútornej
strany dotiahnite skrutky.
Pripevnite všetky kryty.
4-dverový notchback
1. Odstráňte kryt na príslušnej strane.
2. Zvnútra rukou odskrutkujte dveplastové istiace matice.
3. Opatrne vytiahnite zostavuzadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
4. Vytiahnite konektor z držiaku žiaroviek.
5.Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Koncové svetlo/brzdové svetlo ( 1)

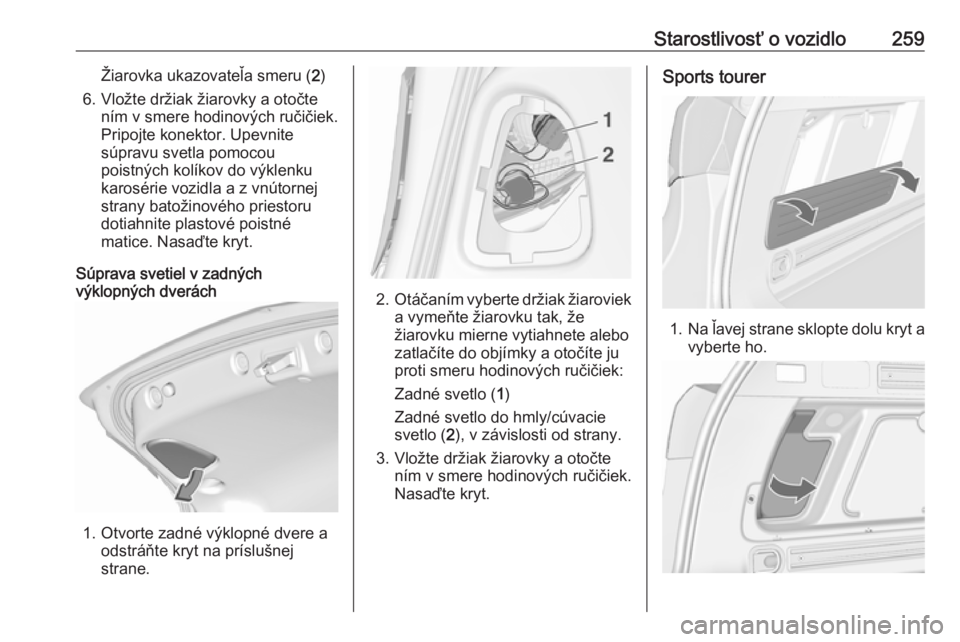

Starostlivosť o vozidlo259Žiarovka ukazovateľa smeru (2)
6. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
Pripojte konektor. Upevnite
súpravu svetla pomocou
poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite plastové poistné
matice. Nasaďte kryt.
Súprava svetiel v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a
odstráňte kryt na príslušnej
strane.
2. Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Zadné svetlo ( 1)
Zadné svetlo do hmly/cúvacie
svetlo ( 2), v závislosti od strany.
3. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
Nasaďte kryt.
Sports tourer
1. Na ľavej strane sklopte dolu kryt a
vyberte ho.

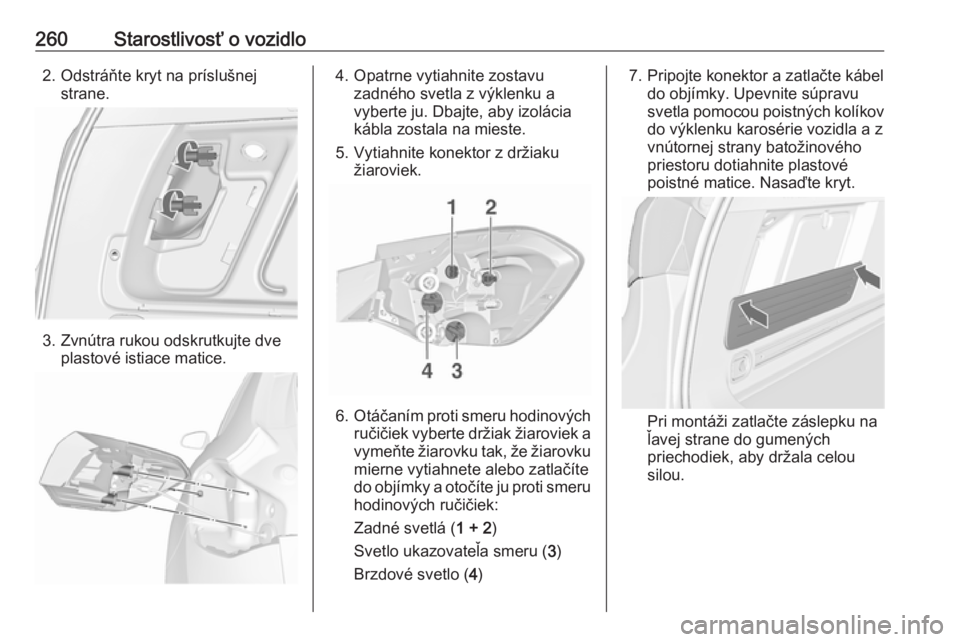

260Starostlivosť o vozidlo2. Odstráňte kryt na príslušnejstrane.
3. Zvnútra rukou odskrutkujte dve plastové istiace matice.
4. Opatrne vytiahnite zostavuzadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
5. Vytiahnite konektor z držiaku žiaroviek.
6.Otáčaním proti smeru hodinových
ručičiek vyberte držiak žiaroviek a
vymeňte žiarovku tak, že žiarovku mierne vytiahnete alebo zatlačíte
do objímky a otočíte ju proti smeru hodinových ručičiek:
Zadné svetlá ( 1 + 2)
Svetlo ukazovateľa smeru ( 3)
Brzdové svetlo ( 4)
7. Pripojte konektor a zatlačte kábel
do objímky. Upevnite súpravu
svetla pomocou poistných kolíkov
do výklenku karosérie vozidla a z
vnútornej strany batožinového
priestoru dotiahnite plastové poistné matice. Nasaďte kryt.
Pri montáži zatlačte záslepku na
ľavej strane do gumených
priechodiek, aby držala celou
silou.

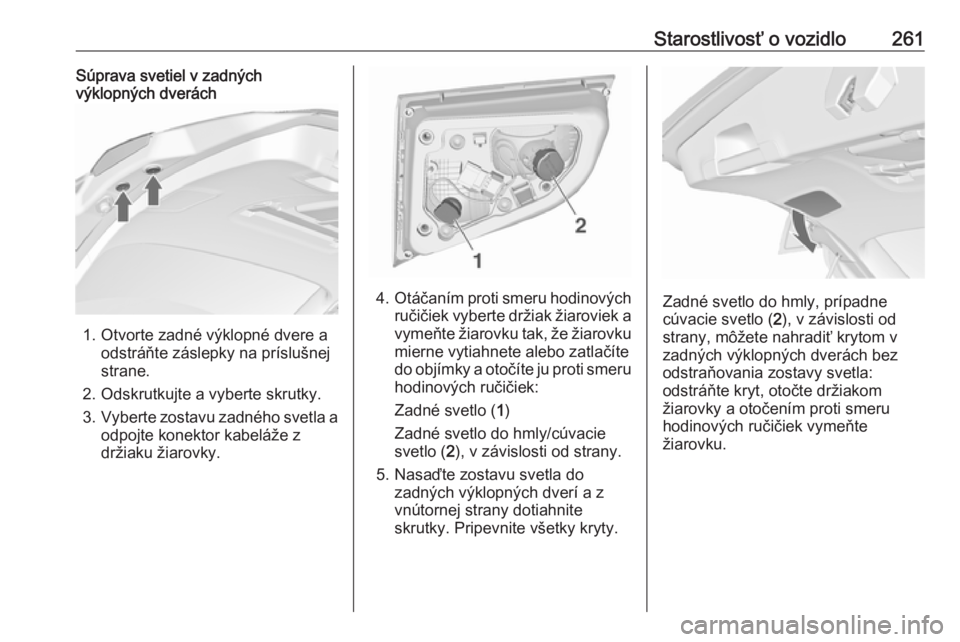

Starostlivosť o vozidlo261Súprava svetiel v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a
odstráňte záslepky na príslušnej
strane.
2. Odskrutkujte a vyberte skrutky.
3. Vyberte zostavu zadného svetla a
odpojte konektor kabeláže z
držiaku žiarovky.
4. Otáčaním proti smeru hodinových
ručičiek vyberte držiak žiaroviek a vymeňte žiarovku tak, že žiarovku
mierne vytiahnete alebo zatlačíte
do objímky a otočíte ju proti smeru hodinových ručičiek:
Zadné svetlo ( 1)
Zadné svetlo do hmly/cúvacie
svetlo ( 2), v závislosti od strany.
5. Nasaďte zostavu svetla do zadných výklopných dverí a z
vnútornej strany dotiahnite
skrutky. Pripevnite všetky kryty.Zadné svetlo do hmly, prípadne
cúvacie svetlo ( 2), v závislosti od
strany, môžete nahradiť krytom v
zadných výklopných dverách bez
odstraňovania zostavy svetla:
odstráňte kryt, otočte držiakom
žiarovky a otočením proti smeru
hodinových ručičiek vymeňte
žiarovku.

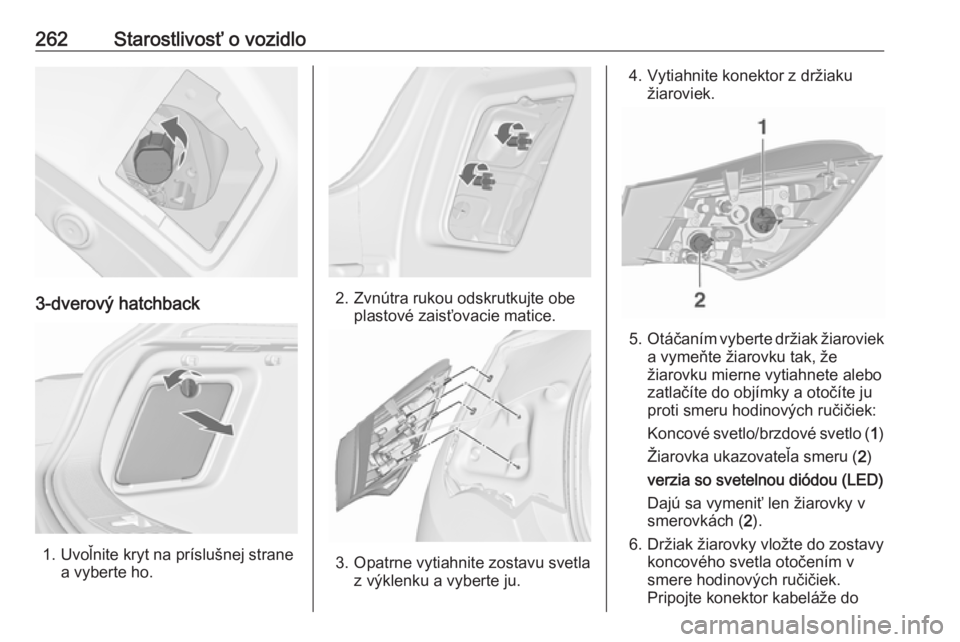

262Starostlivosť o vozidlo
3-dverový hatchback
1. Uvoľnite kryt na príslušnej stranea vyberte ho.
2. Zvnútra rukou odskrutkujte obeplastové zaisťovacie matice.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.
4. Vytiahnite konektor z držiakužiaroviek.
5. Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Koncové svetlo/brzdové svetlo ( 1)
Žiarovka ukazovateľa smeru ( 2)
verzia so svetelnou diódou (LED) Dajú sa vymeniť len žiarovky v
smerovkách ( 2).
6. Držiak žiarovky vložte do zostavy koncového svetla otočením v
smere hodinových ručičiek.
Pripojte konektor kabeláže do
