2016.5 OPEL ASTRA J Používateľská príručka (in Slovak)

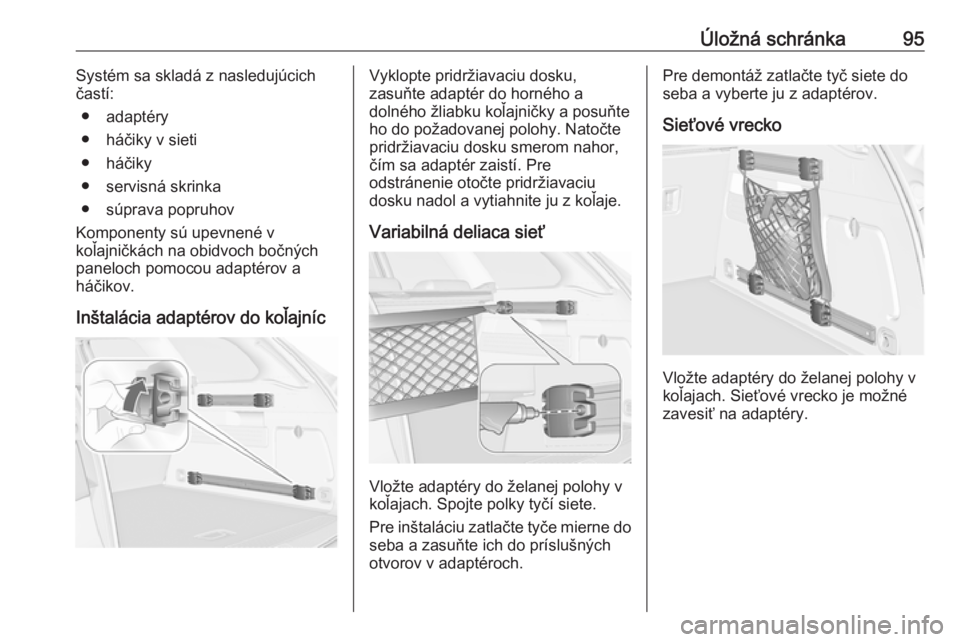

Úložná schránka95Systém sa skladá z nasledujúcich
častí:
● adaptéry
● háčiky v sieti
● háčiky
● servisná skrinka
● súprava popruhov
Komponenty sú upevnené v
koľajničkách na obidvoch bočných
paneloch pomocou adaptérov a
háčikov.
Inštalácia adaptérov do koľajnícVyklopte pridržiavaciu dosku,
zasuňte adaptér do horného a
dolného žliabku koľajničky a posuňte ho do požadovanej polohy. Natočte
pridržiavaciu dosku smerom nahor,
čím sa adaptér zaistí. Pre
odstránenie otočte pridržiavaciu
dosku nadol a vytiahnite ju z koľaje.
Variabilná deliaca sieť
Vložte adaptéry do želanej polohy v
koľajach. Spojte polky tyčí siete.
Pre inštaláciu zatlačte tyče mierne do seba a zasuňte ich do príslušných
otvorov v adaptéroch.
Pre demontáž zatlačte tyč siete do seba a vyberte ju z adaptérov.
Sieťové vrecko
Vložte adaptéry do želanej polohy v
koľajach. Sieťové vrecko je možné
zavesiť na adaptéry.

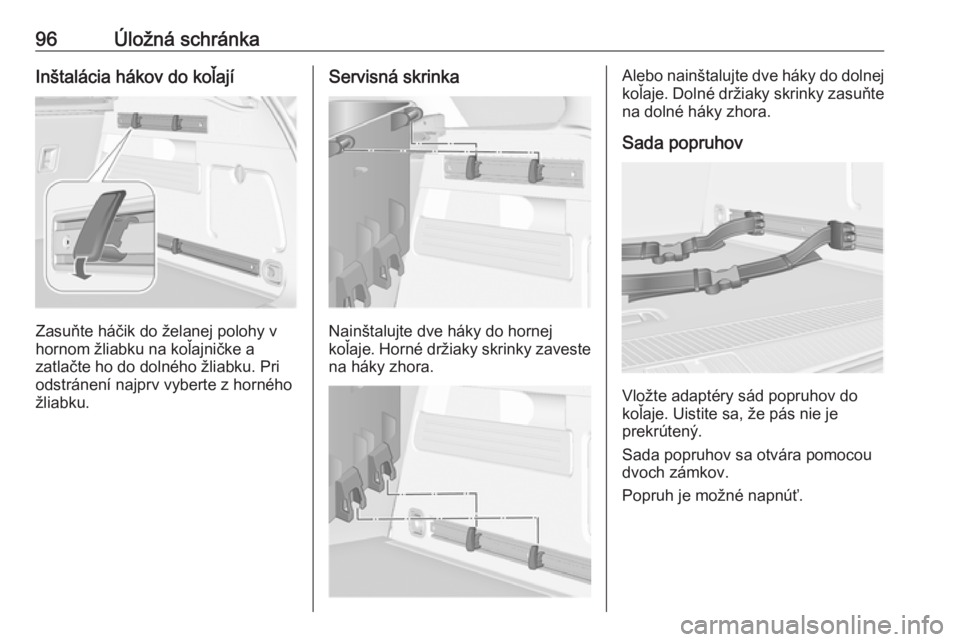

96Úložná schránkaInštalácia hákov do koľají
Zasuňte háčik do želanej polohy v
hornom žliabku na koľajničke a
zatlačte ho do dolného žliabku. Pri odstránení najprv vyberte z hornéhožliabku.
Servisná skrinka
Nainštalujte dve háky do hornej
koľaje. Horné držiaky skrinky zaveste na háky zhora.
Alebo nainštalujte dve háky do dolnejkoľaje. Dolné držiaky skrinky zasuňte
na dolné háky zhora.
Sada popruhov
Vložte adaptéry sád popruhov do
koľaje. Uistite sa, že pás nie je
prekrútený.
Sada popruhov sa otvára pomocou dvoch zámkov.
Popruh je možné napnúť.

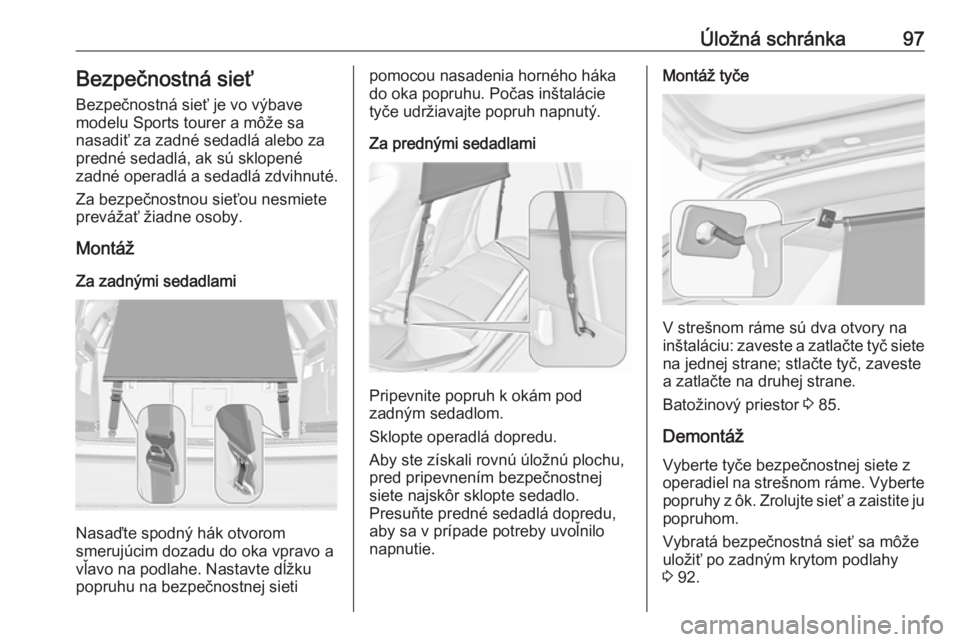

Úložná schránka97Bezpečnostná sieťBezpečnostná sieť je vo výbave
modelu Sports tourer a môže sa
nasadiť za zadné sedadlá alebo za
predné sedadlá, ak sú sklopené
zadné operadlá a sedadlá zdvihnuté.
Za bezpečnostnou sieťou nesmiete
prevážať žiadne osoby.
Montáž
Za zadnými sedadlami
Nasaďte spodný hák otvorom
smerujúcim dozadu do oka vpravo a
vľavo na podlahe. Nastavte dĺžku
popruhu na bezpečnostnej sieti
pomocou nasadenia horného háka
do oka popruhu. Počas inštalácie tyče udržiavajte popruh napnutý.
Za prednými sedadlami
Pripevnite popruh k okám pod
zadným sedadlom.
Sklopte operadlá dopredu.
Aby ste získali rovnú úložnú plochu,
pred pripevnením bezpečnostnej
siete najskôr sklopte sedadlo.
Presuňte predné sedadlá dopredu,
aby sa v prípade potreby uvoľnilo
napnutie.
Montáž tyče
V strešnom ráme sú dva otvory na
inštaláciu: zaveste a zatlačte tyč siete na jednej strane; stlačte tyč, zaveste
a zatlačte na druhej strane.
Batožinový priestor 3 85.
Demontáž
Vyberte tyče bezpečnostnej siete z
operadiel na strešnom ráme. Vyberte popruhy z ôk. Zrolujte sieť a zaistite jupopruhom.
Vybratá bezpečnostná sieť sa môže
uložiť po zadným krytom podlahy 3 92.

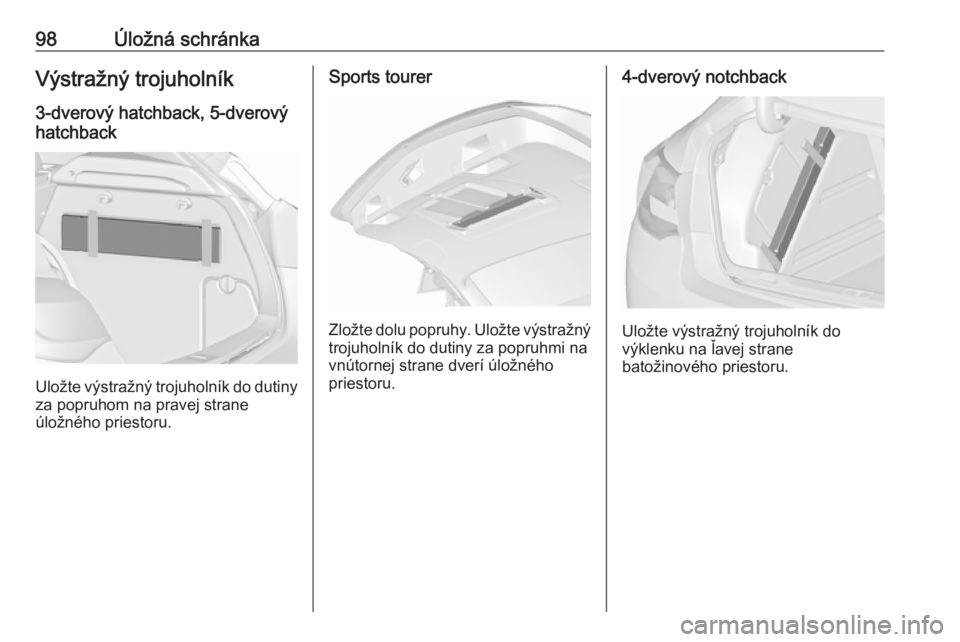

98Úložná schránkaVýstražný trojuholník
3-dverový hatchback, 5-dverový
hatchback
Uložte výstražný trojuholník do dutiny za popruhom na pravej strane
úložného priestoru.
Sports tourer
Zložte dolu popruhy. Uložte výstražný
trojuholník do dutiny za popruhmi na
vnútornej strane dverí úložného
priestoru.
4-dverový notchback
Uložte výstražný trojuholník do
výklenku na ľavej strane
batožinového priestoru.

Úložná schránka99Lekárnička
5-dverový hatchback
Uložte lekárničku do úložného
priestoru za výstražným
trojuholníkom.
Pred prvým použitím zatlačte
vnútorné obloženie na hornej časti a
po bokoch perforácie. Potom vyhnite
obloženie smerom von, aby sa získal prístup do úložného priestoru.
3-dverový hatchback
Uložte lekárničku do úložného
priestoru za výstražným
trojuholníkom.
Na sklopenie krytu nadol použite
drážky.
V závislosti od výbavy môže byť
lekárnička uložená v zadnom
úložnom priestore 3 90.
Sports tourer
Zložte dolu popruh. Uložte lekárničku
do dutiny za popruhom na vnútornej
strane dverí úložného priestoru.

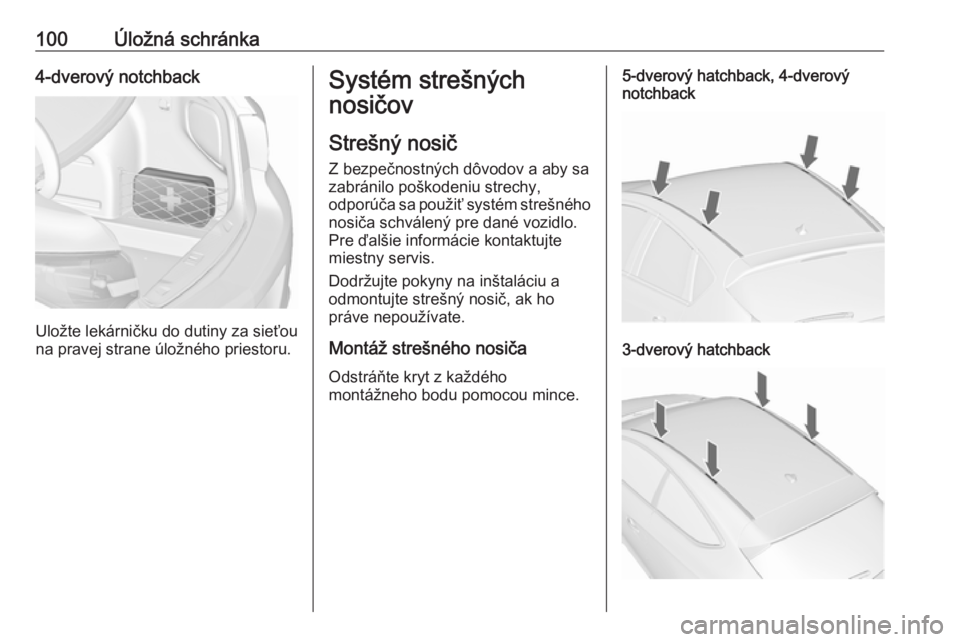

100Úložná schránka4-dverový notchback
Uložte lekárničku do dutiny za sieťou
na pravej strane úložného priestoru.
Systém strešných
nosičov
Strešný nosič Z bezpečnostných dôvodov a aby sa
zabránilo poškodeniu strechy,
odporúča sa použiť systém strešného
nosiča schválený pre dané vozidlo.
Pre ďalšie informácie kontaktujte
miestny servis.
Dodržujte pokyny na inštaláciu a
odmontujte strešný nosič, ak ho
práve nepoužívate.
Montáž strešného nosiča
Odstráňte kryt z každého
montážneho bodu pomocou mince.5-dverový hatchback, 4-dverový
notchback
3-dverový hatchback

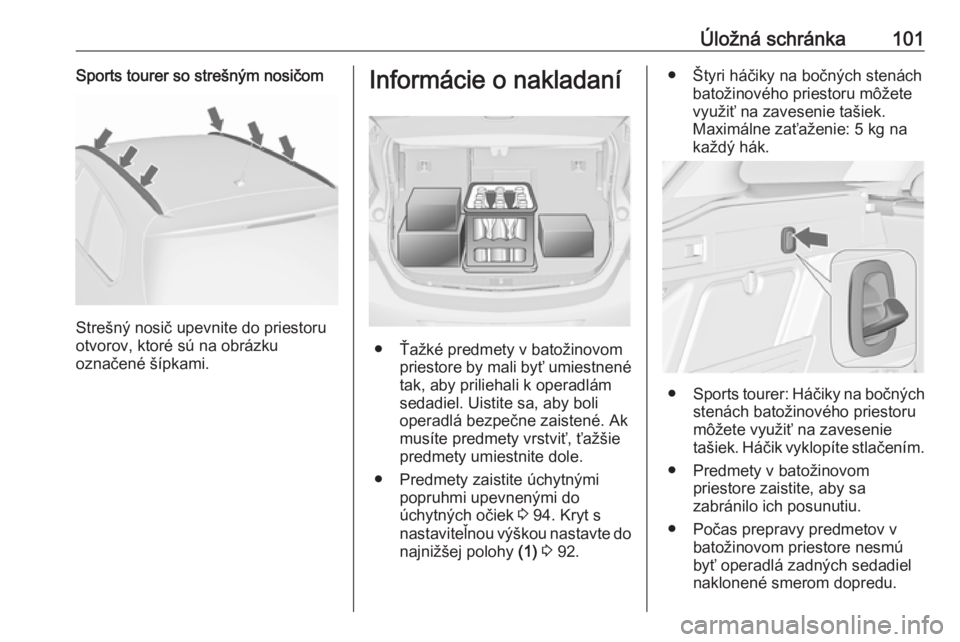

Úložná schránka101Sports tourer so strešným nosičom
Strešný nosič upevnite do priestoru
otvorov, ktoré sú na obrázku
označené šípkami.
Informácie o nakladaní
● Ťažké predmety v batožinovom priestore by mali byť umiestnené
tak, aby priliehali k operadlám
sedadiel. Uistite sa, aby boli
operadlá bezpečne zaistené. Ak musíte predmety vrstviť, ťažšie
predmety umiestnite dole.
● Predmety zaistite úchytnými popruhmi upevnenými do
úchytných očiek 3 94. Kryt s
nastaviteľnou výškou nastavte do
najnižšej polohy (1) 3 92.
● Štyri háčiky na bočných stenách
batožinového priestoru môžete
využiť na zavesenie tašiek.
Maximálne zaťaženie: 5 kg na
každý hák.
● Sports tourer: Háčiky na bočných
stenách batožinového priestoru
môžete využiť na zavesenie
tašiek. Háčik vyklopíte stlačením.
● Predmety v batožinovom priestore zaistite, aby sa
zabránilo ich posunutiu.
● Počas prepravy predmetov v batožinovom priestore nesmú
byť operadlá zadných sedadiel
naklonené smerom dopredu.

102Úložná schránka● Dbajte na to, aby nákladnevyčnieval nad horný okraj
operadiel.
● Neodkladajte žiadne predmety na kryt batožinového priestoru
alebo na palubnú dosku a
nezakrývajte snímač na vrchnej
strane prístrojovej dosky.
● Náklad nesmie brániť používaniu
pedálov, parkovacej brzdy a
voliacej páky alebo obmedzovať
voľný pohyb vodiča. Do interiéru
neumiestňujte voľne položené,
nezaistené predmety.
● Nejazdite s otvoreným batožinovým priestorom.9Varovanie
Vždy sa uistite, že náklad vozidla
je bezpečne uložený. Objekty by
mohli lietať vo vnútri vozidla a
spôsobiť osobné zranenie alebo
poškodiť náklad alebo auto.
● Užitočná hmotnosť je rozdiel medzi celkovou povolenou
hmotnosťou vozidla, (viď
identifikačný štítok 3 303) a
pohotovostnou hmotnosťou.
Na výpočet užitočného
zaťaženia vložte údaje vášho vozidla do tabuľky hmotností na
začiatku tejto príručky.
Pohotovostná hmotnosť zahŕňa
hmotnosť vodiča (68 kg),
batožiny (7 kg) a všetkých
prevádzkových kvapalín
(palivová nádrže plná cca na 90
%).
Voliteľná výbava a príslušenstvo
zvyšujú pohotovostnú hmotnosť.
● Náklad na streche zvyšuje citlivosť vozidla na bočný vietor a
ovplyvňuje správanie vozidla v
dôsledku vyššieho ťažiska
vozidla. Náklad rovnomerne
rozložte a riadne ho zaistite
upevňovacími popruhmi. Tlak v
pneumatikách upravte podľa
zaťaženia vozidla. Popruhy
pravidelne kontrolujte a
priťahujte.
Pri jazde neprekračujte rýchlosť
120 km/h.Prípustné zaťaženie strechy je
75 kg pre 3-dverový/5-dverový
hatchback a 4-dverový
notchback, pre verziu Sports
tourer je to 100 kg. Zaťaženie
strechy sa skladá z hmotnosti
strešného nosiča a nákladu.
