2016.5 OPEL ASTRA J Používateľská príručka (in Slovak)

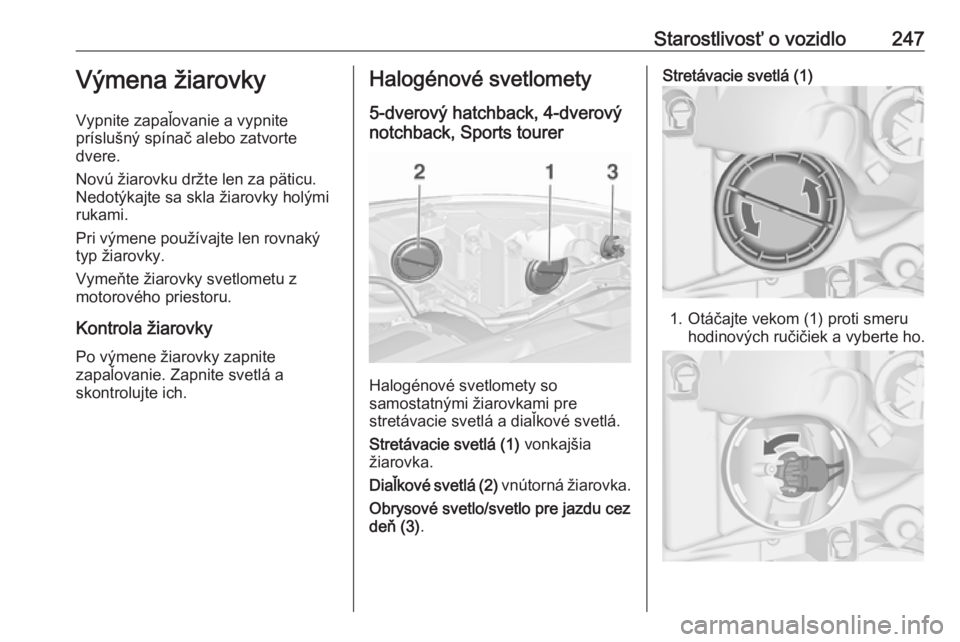

Starostlivosť o vozidlo247Výmena žiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu.
Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používajte len rovnaký
typ žiarovky.
Vymeňte žiarovky svetlometu z
motorového priestoru.
Kontrola žiarovky
Po výmene žiarovky zapnite
zapaľovanie. Zapnite svetlá a
skontrolujte ich.Halogénové svetlomety
5-dverový hatchback, 4-dverový
notchback, Sports tourer
Halogénové svetlomety so
samostatnými žiarovkami pre
stretávacie svetlá a diaľkové svetlá.
Stretávacie svetlá (1) vonkajšia
žiarovka.
Diaľkové svetlá (2) vnútorná žiarovka.
Obrysové svetlo/svetlo pre jazdu cez
deň (3) .
Stretávacie svetlá (1)
1. Otáčajte vekom (1) proti smeru
hodinových ručičiek a vyberte ho.

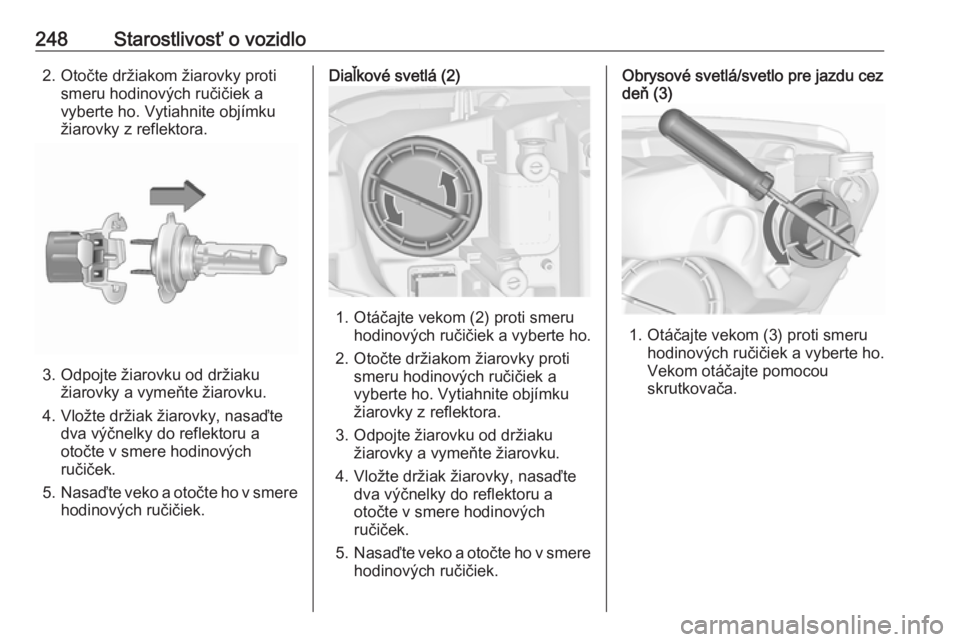

248Starostlivosť o vozidlo2. Otočte držiakom žiarovky protismeru hodinových ručičiek a
vyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte žiarovku od držiaku žiarovky a vymeňte žiarovku.
4. Vložte držiak žiarovky, nasaďte dva výčnelky do reflektoru a
otočte v smere hodinových
ručiček.
5. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Diaľkové svetlá (2)
1. Otáčajte vekom (2) proti smeru hodinových ručičiek a vyberte ho.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek a
vyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte žiarovku od držiaku žiarovky a vymeňte žiarovku.
4. Vložte držiak žiarovky, nasaďte dva výčnelky do reflektoru a
otočte v smere hodinových
ručiček.
5. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Obrysové svetlá/svetlo pre jazdu cez
deň (3)
1. Otáčajte vekom (3) proti smeru
hodinových ručičiek a vyberte ho.
Vekom otáčajte pomocou
skrutkovača.

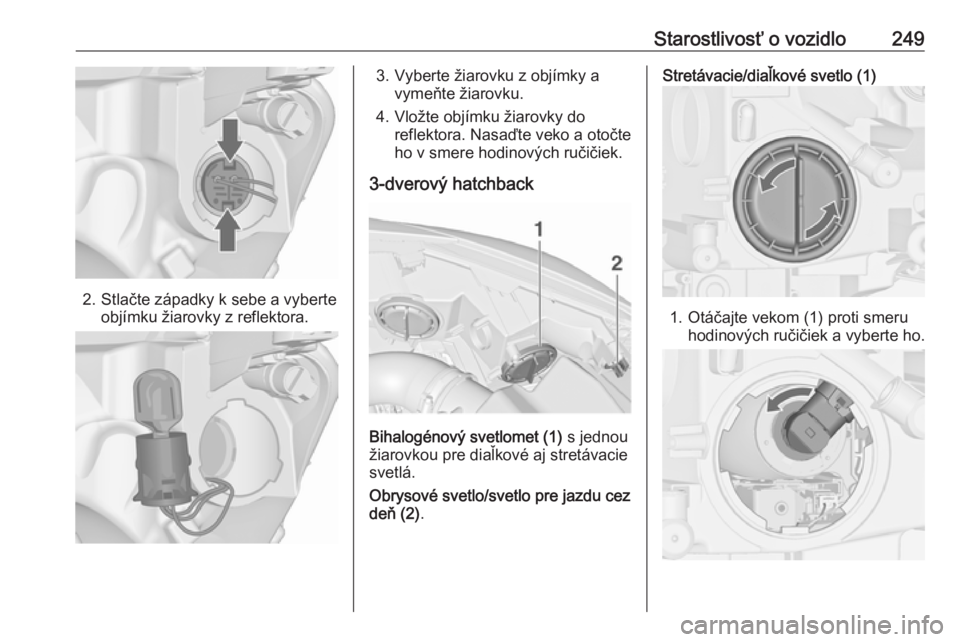

Starostlivosť o vozidlo249
2. Stlačte západky k sebe a vyberteobjímku žiarovky z reflektora.
3. Vyberte žiarovku z objímky avymeňte žiarovku.
4. Vložte objímku žiarovky do reflektora. Nasaďte veko a otočteho v smere hodinových ručičiek.
3-dverový hatchback
Bihalogénový svetlomet (1) s jednou
žiarovkou pre diaľkové aj stretávacie
svetlá.
Obrysové svetlo/svetlo pre jazdu cez
deň (2) .
Stretávacie/diaľkové svetlo (1)
1. Otáčajte vekom (1) proti smeru
hodinových ručičiek a vyberte ho.

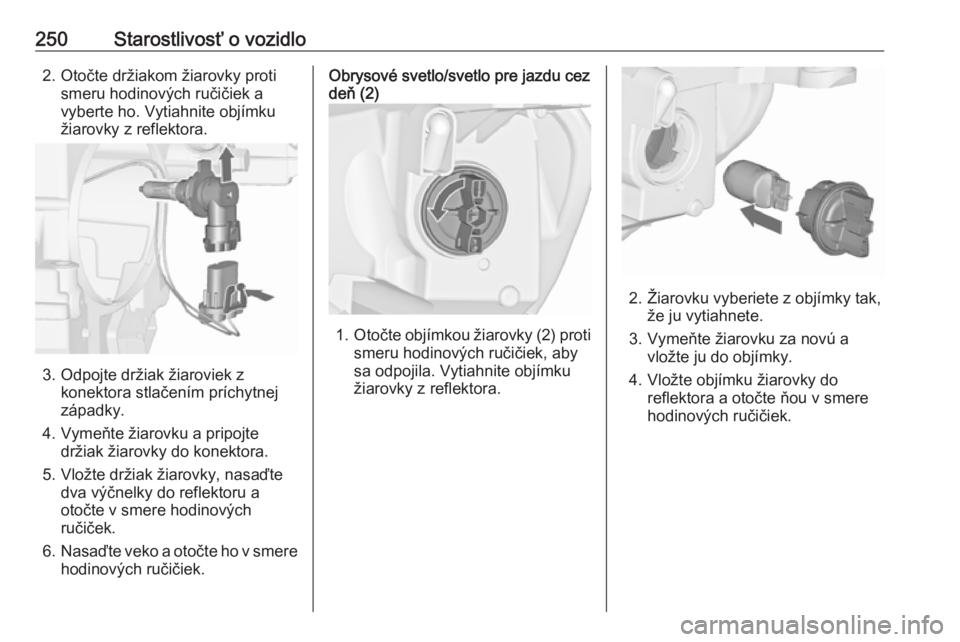

250Starostlivosť o vozidlo2. Otočte držiakom žiarovky protismeru hodinových ručičiek a
vyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte držiak žiaroviek z konektora stlačením príchytnej
západky.
4. Vymeňte žiarovku a pripojte držiak žiarovky do konektora.
5. Vložte držiak žiarovky, nasaďte dva výčnelky do reflektoru a
otočte v smere hodinových
ručiček.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Obrysové svetlo/svetlo pre jazdu cez
deň (2)
1. Otočte objímkou žiarovky (2) proti
smeru hodinových ručičiek, aby
sa odpojila. Vytiahnite objímku
žiarovky z reflektora.
2. Žiarovku vyberiete z objímky tak, že ju vytiahnete.
3. Vymeňte žiarovku za novú a vložte ju do objímky.
4. Vložte objímku žiarovky do reflektora a otočte ňou v smere
hodinových ručičiek.

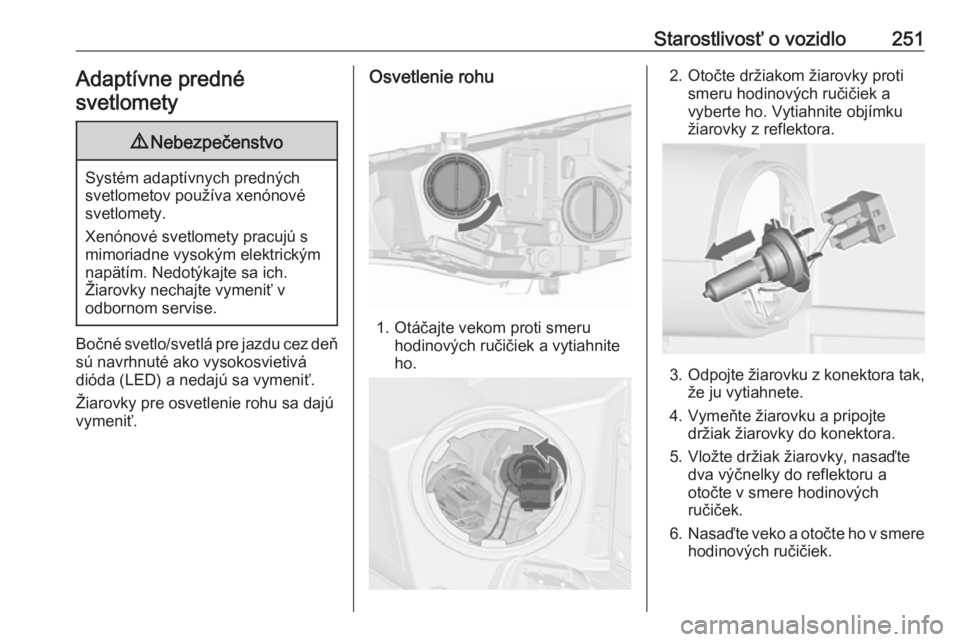

Starostlivosť o vozidlo251Adaptívne predné
svetlomety9 Nebezpečenstvo
Systém adaptívnych predných
svetlometov používa xenónové svetlomety.
Xenónové svetlomety pracujú s
mimoriadne vysokým elektrickým
napätím. Nedotýkajte sa ich.
Žiarovky nechajte vymeniť v
odbornom servise.
Bočné svetlo/svetlá pre jazdu cez deň sú navrhnuté ako vysokosvietivá
dióda (LED) a nedajú sa vymeniť.
Žiarovky pre osvetlenie rohu sa dajú
vymeniť.
Osvetlenie rohu
1. Otáčajte vekom proti smeru hodinových ručičiek a vytiahnite
ho.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte žiarovku z konektora tak,
že ju vytiahnete.
4. Vymeňte žiarovku a pripojte držiak žiarovky do konektora.
5. Vložte držiak žiarovky, nasaďte dva výčnelky do reflektoru a
otočte v smere hodinových
ručiček.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.

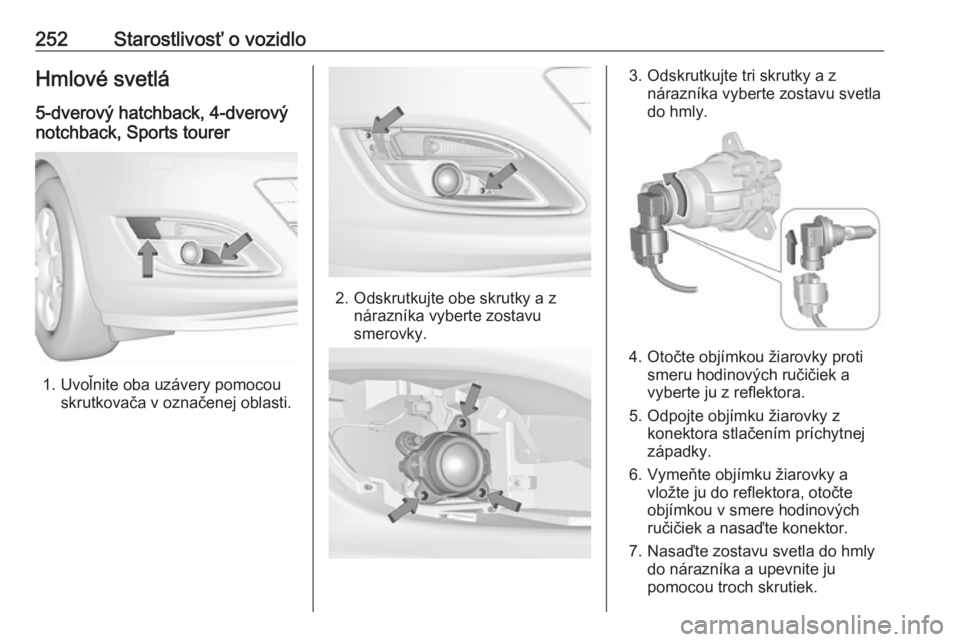

252Starostlivosť o vozidloHmlové svetlá5-dverový hatchback, 4-dverový
notchback, Sports tourer
1. Uvoľnite oba uzávery pomocou skrutkovača v označenej oblasti.
2. Odskrutkujte obe skrutky a znárazníka vyberte zostavu
smerovky.
3. Odskrutkujte tri skrutky a z nárazníka vyberte zostavu svetla
do hmly.
4. Otočte objímkou žiarovky proti smeru hodinových ručičiek avyberte ju z reflektora.
5. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
6. Vymeňte objímku žiarovky a vložte ju do reflektora, otočte
objímkou v smere hodinových
ručičiek a nasaďte konektor.
7. Nasaďte zostavu svetla do hmly do nárazníka a upevnite ju
pomocou troch skrutiek.

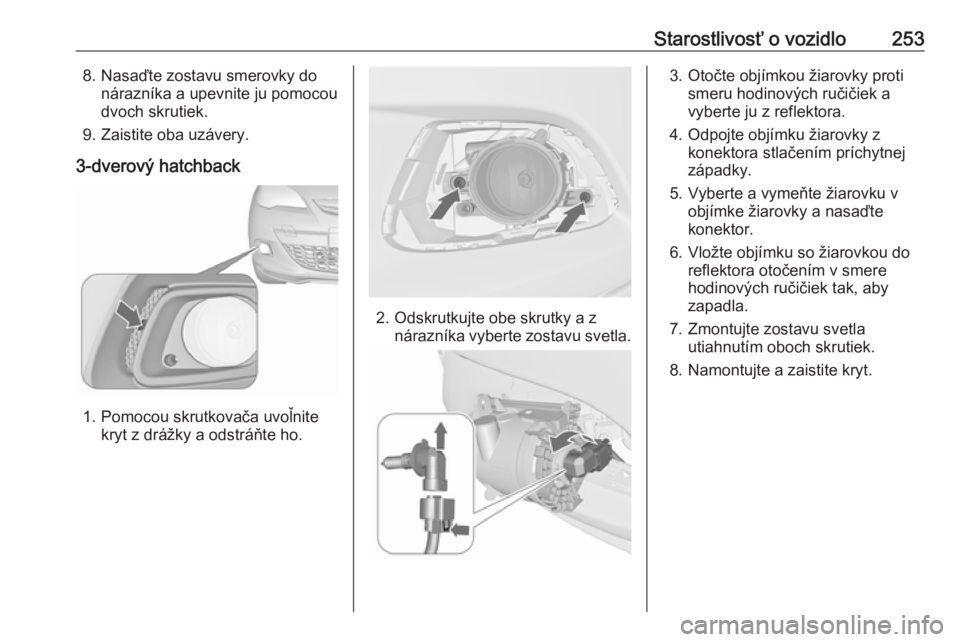

Starostlivosť o vozidlo2538. Nasaďte zostavu smerovky donárazníka a upevnite ju pomocoudvoch skrutiek.
9. Zaistite oba uzávery.
3-dverový hatchback
1. Pomocou skrutkovača uvoľnite kryt z drážky a odstráňte ho.
2. Odskrutkujte obe skrutky a znárazníka vyberte zostavu svetla.
3. Otočte objímkou žiarovky proti smeru hodinových ručičiek avyberte ju z reflektora.
4. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
5. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
6. Vložte objímku so žiarovkou do reflektora otočením v smere
hodinových ručičiek tak, aby
zapadla.
7. Zmontujte zostavu svetla utiahnutím oboch skrutiek.
8. Namontujte a zaistite kryt.

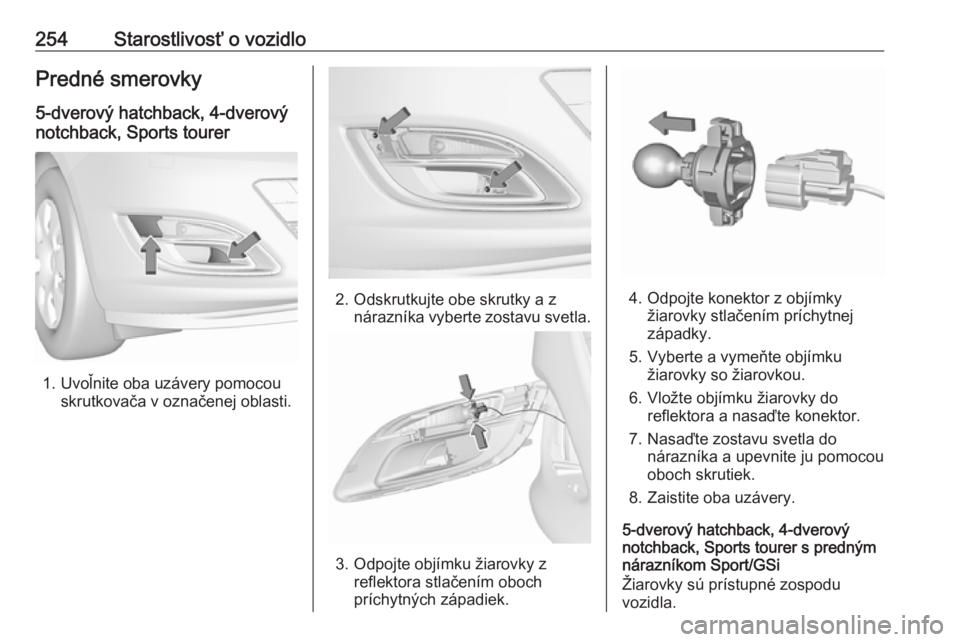

254Starostlivosť o vozidloPredné smerovky5-dverový hatchback, 4-dverový
notchback, Sports tourer
1. Uvoľnite oba uzávery pomocou skrutkovača v označenej oblasti.
2. Odskrutkujte obe skrutky a znárazníka vyberte zostavu svetla.
3. Odpojte objímku žiarovky z reflektora stlačením oboch
príchytných západiek.
4. Odpojte konektor z objímky žiarovky stlačením príchytnej
západky.
5. Vyberte a vymeňte objímku žiarovky so žiarovkou.
6. Vložte objímku žiarovky do reflektora a nasaďte konektor.
7. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocouoboch skrutiek.
8. Zaistite oba uzávery.
5-dverový hatchback, 4-dverový
notchback, Sports tourer s predným
nárazníkom Sport/GSi
Žiarovky sú prístupné zospodu
vozidla.
