226Guida e funzionamentoFunzionamento
La videocamera è montata nella ma‐
niglia del portellone posteriore e ha
un angolo visivo di 130°.
A causa dell'altezza elevata della vi‐
deocamera, il display visualizza il pa‐ raurti posteriore come guida per il po‐
sizionamento.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immaginevisualizzata non corrisponde alla di‐
stanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche
sono linee orizzontali a una distanza
di un metro una dall'altra e proiettate
sull'immagine per definire la distanza
degli oggetti visualizzati.
La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
La funzione può essere disattivata nel
menù Impostazioni del Visualizzatore Info. Personalizzazione del veicolo
3 141.
Simboli di avvertimento
I simboli di avvertimento sono indicati
come triangoli 9 sull'immagine e in‐
dicano ostacoli rilevati dai sensori po‐
steriori del dispositivo di assistenza al parcheggio avanzato.
Impostazioni display

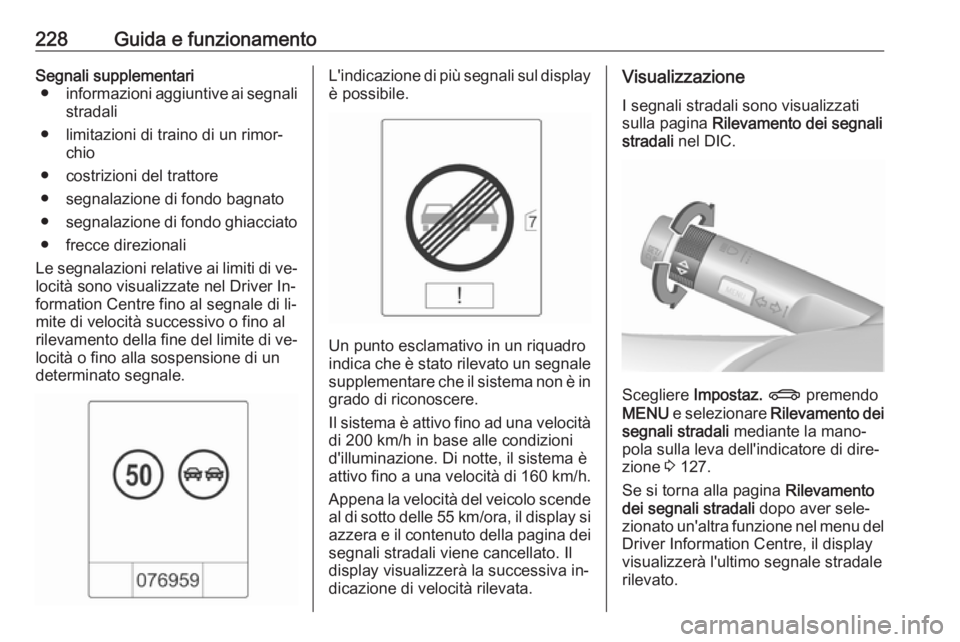

228Guida e funzionamentoSegnali supplementari● informazioni aggiuntive ai segnali
stradali
● limitazioni di traino di un rimor‐ chio
● costrizioni del trattore
● segnalazione di fondo bagnato ● segnalazione di fondo ghiacciato
● frecce direzionali
Le segnalazioni relative ai limiti di ve‐ locità sono visualizzate nel Driver In‐
formation Centre fino al segnale di li‐
mite di velocità successivo o fino al
rilevamento della fine del limite di ve‐
locità o fino alla sospensione di un determinato segnale.L'indicazione di più segnali sul display è possibile.
Un punto esclamativo in un riquadro
indica che è stato rilevato un segnale
supplementare che il sistema non è in
grado di riconoscere.
Il sistema è attivo fino ad una velocità di 200 km/h in base alle condizioni
d'illuminazione. Di notte, il sistema è
attivo fino a una velocità di 160 km/h.
Appena la velocità del veicolo scende
al di sotto delle 55 km/ora, il display si azzera e il contenuto della pagina deisegnali stradali viene cancellato. Ildisplay visualizzerà la successiva in‐
dicazione di velocità rilevata.
Visualizzazione
I segnali stradali sono visualizzati
sulla pagina Rilevamento dei segnali
stradali nel DIC.
Scegliere Impostaz. X premendo
MENU e selezionare Rilevamento dei
segnali stradali mediante la mano‐
pola sulla leva dell'indicatore di dire‐
zione 3 127.
Se si torna alla pagina Rilevamento
dei segnali stradali dopo aver sele‐
zionato un'altra funzione nel menu del
Driver Information Centre, il display
visualizzerà l'ultimo segnale stradale rilevato.

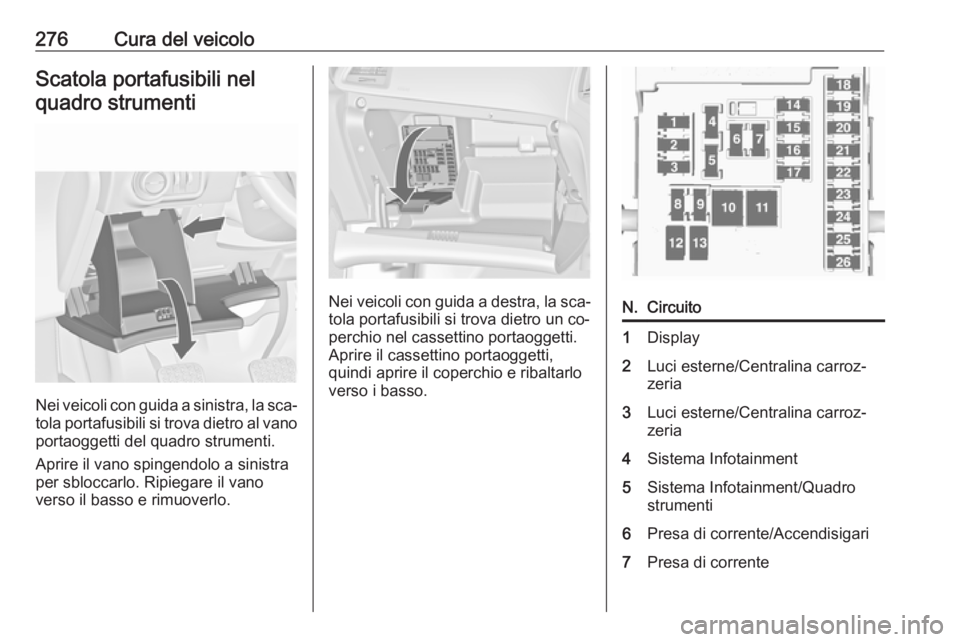

276Cura del veicoloScatola portafusibili nelquadro strumenti
Nei veicoli con guida a sinistra, la sca‐
tola portafusibili si trova dietro al vano
portaoggetti del quadro strumenti.
Aprire il vano spingendolo a sinistra
per sbloccarlo. Ripiegare il vano
verso il basso e rimuoverlo.
Nei veicoli con guida a destra, la sca‐
tola portafusibili si trova dietro un co‐
perchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti,
quindi aprire il coperchio e ribaltarlo
verso i basso.
N.Circuito1Display2Luci esterne/Centralina carroz‐
zeria3Luci esterne/Centralina carroz‐
zeria4Sistema Infotainment5Sistema Infotainment/Quadro
strumenti6Presa di corrente/Accendisigari7Presa di corrente

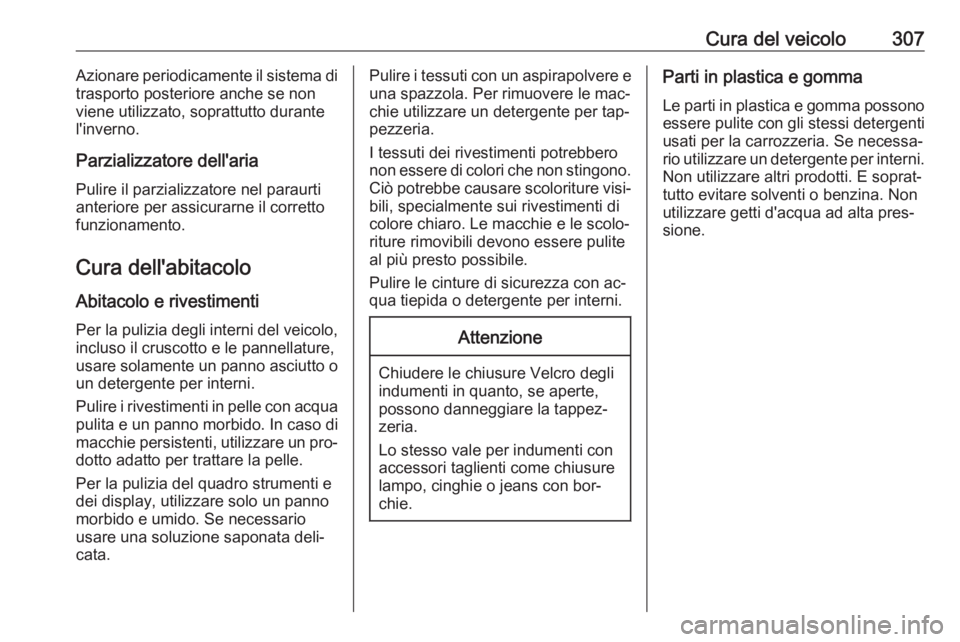

Cura del veicolo307Azionare periodicamente il sistema di
trasporto posteriore anche se non
viene utilizzato, soprattutto durante l'inverno.
Parzializzatore dell'aria
Pulire il parzializzatore nel paraurti
anteriore per assicurarne il corretto
funzionamento.
Cura dell'abitacolo Abitacolo e rivestimenti
Per la pulizia degli interni del veicolo,
incluso il cruscotto e le pannellature,
usare solamente un panno asciutto o un detergente per interni.
Pulire i rivestimenti in pelle con acqua pulita e un panno morbido. In caso dimacchie persistenti, utilizzare un pro‐ dotto adatto per trattare la pelle.
Per la pulizia del quadro strumenti e
dei display, utilizzare solo un panno
morbido e umido. Se necessario
usare una soluzione saponata deli‐
cata.Pulire i tessuti con un aspirapolvere e
una spazzola. Per rimuovere le mac‐
chie utilizzare un detergente per tap‐
pezzeria.
I tessuti dei rivestimenti potrebbero
non essere di colori che non stingono.
Ciò potrebbe causare scoloriture visi‐ bili, specialmente sui rivestimenti dicolore chiaro. Le macchie e le scolo‐
riture rimovibili devono essere pulite
al più presto possibile.
Pulire le cinture di sicurezza con ac‐
qua tiepida o detergente per interni.Attenzione
Chiudere le chiusure Velcro degli
indumenti in quanto, se aperte,
possono danneggiare la tappez‐
zeria.
Lo stesso vale per indumenti con
accessori taglienti come chiusure
lampo, cinghie o jeans con bor‐
chie.
Parti in plastica e gomma
Le parti in plastica e gomma possono
essere pulite con gli stessi detergenti
usati per la carrozzeria. Se necessa‐
rio utilizzare un detergente per interni.
Non utilizzare altri prodotti. E soprat‐ tutto evitare solventi o benzina. Non
utilizzare getti d'acqua ad alta pres‐
sione.
308ManutenzioneManutenzioneInformazioni generali.................308
Informazioni sulla manutenzione ......................... 308
Liquidi, lubrificanti e componenti
raccomandati ............................. 309
Liquidi e lubrificanti raccomandati .......................... 309Informazioni generali
Informazioni sulla manutenzione
Per garantire il funzionamento sicuro
e la massima efficienza del veicolo, è
di cruciale importanza che tutti gli in‐
terventi di manutenzione previsti ven‐
gano eseguiti secondo gli intervalli e i
tempi specificati.
Il piano di manutenzione dettagliato e aggiornato per l'automobile in que‐
stione è disponibile in officina.
Display di manutenzione 3 116.
Intervalli di manutenzione europei
La manutenzione del veicolo è richie‐ sta ogni 30.000 km oppure
ogni anno, a seconda di quale evento si verifica per primo, a meno che non sia diversamente specificato nel dis‐
play di manutenzione.
Un intervallo di manutenzione più
breve può essere valido per condi‐
zioni di guida particolari, ad es. per i
taxi e i veicoli della polizia.Gli intervalli di manutenzione europei
sono validi per i seguenti Paesi:
Andorra, Austria, Belgio, Bosnia-Er‐
zegovina, Bulgaria, Croazia, Cipro,
Repubblica Ceca, Danimarca, Esto‐
nia, Finlandia, Francia, Germania,
Grecia, Groenlandia, Ungheria,
Islanda, Irlanda, Italia, Lettonia,
Liechtenstein, Lituania, Lussem‐
burgo, Macedonia, Malta, Monaco,
Montenegro, Paesi Bassi, Norvegia,
Polonia, Portogallo, Romania, San
Marino, Serbia, Slovacchia, Slovenia,
Spagna, Svezia, Svizzera, Regno
Unito.
Display di manutenzione 3 116.
Intervalli di servizio internazionali
La manutenzione del veicolo è richie‐ sta ogni 15.000 km oppure
ogni anno, a seconda di quale evento si verifica per primo, a meno che non
sia diversamente specificato nel dis‐
play di manutenzione.
Il piano di manutenzione internazio‐
nale è valido per i Paesi non elencati
nel piano di manutenzione europeo.
Display di manutenzione 3 116.
Manutenzione309Convalida
La convalida degli interventi effettuati
viene registrata nel Libretto di manu‐
tenzione e garanzia, dove vengono
riportati la data e il chilometraggio,
completi di timbro e firma dell'officina
che ha eseguito l'intervento.
Assicurarsi che il Libretto di manuten‐ zione e garanzia sia compilato corret‐ tamente, in quanto ai fini delle richie‐
ste in garanzia o a titolo di correttezza
è essenziale che si possa dimostrare
che gli interventi sono stati eseguiti
regolarmente. Questo rappresenta
anche un vantaggio al momento della vendita del veicolo.
Intervallo di manutenzione con
durata residua dell'olio motore
L'intervallo di manutenzione si basa
su vari parametri, a seconda dell'uso
del veicolo.
Il display di manutenzione indica
quando sostituire l'olio motore.
Display di manutenzione 3 116.Liquidi, lubrificanti e
componenti
raccomandati
Liquidi e lubrificanti raccomandati
Utilizzare esclusivamente prodotti
che soddisfino le specifiche racco‐
mandate.9 Avvertenza
I materiali di consumo sono peri‐
colosi e potrebbero essere tossici. Manipolare con attenzione. Pre‐
stare attenzione alle informazioni
riportate sulle confezioni.
Olio motore
L'olio motore viene identificato in
base alla sua qualità e alla sua visco‐
sità. La qualità è più importante della viscosità come criterio per la scelta
dell'olio motore da usare. La qualità
dell'olio motore garantisce
ad esempio la pulizia del motore, la protezione da usura e il controllo del‐
l'invecchiamento dell'olio, mentre il
grado di viscosità fornisce informa‐
zioni sulla densità dell'olio entro un
determinato intervallo di temperatura.
Dexos è l'olio motore di ultima qualità
che fornisce la protezione ottimale ai
motori diesel e a benzina. Se non
fosse disponibile, usare un olio mo‐
tore che abbia le caratteristiche spe‐
cificate. Le raccomandazioni relative
ai motori a benzina valgono anche per i motori alimentati a Metano Com‐ presso (GNC o CNG), Gas di PetrolioLiquefatto (GPL) ed Etanolo (E85).
Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐
ratura ambiente minima 3 313.
Rabbocco dell'olio motore
È possibile mescolare olii di diversi
produttori e marchi a condizione che
si rispettino i criteri dell'olio motore
specificato qualità e viscosità.
È esplicitamente vietato l'uso di olio
motore solo della qualità
ACEA A1/B1 o solo A5/B5, in quanto
può causare danni al motore a lungo
termine in determinate condizioni di
esercizio.
353Catene da neve .........................288
Cercare subito assistenza .........121
Chiave, impostazioni memorizzate.............................. 23
Chiavi ........................................... 21
Chiavi, serrature ........................... 21
Chiusura centralizzata .................24
Cintura di sicurezza .......................9
Cintura di sicurezza a tre punti di ancoraggio ............................... 54
Cinture .......................................... 52
Cinture di sicurezza .....................52
Climatizzatore .............................. 15
Codice ........................................ 134
Cofano ....................................... 247
Comandi ..................................... 106
Comandi al volante ....................106
Computer di bordo .....................138
Consigli per la guida ...................178
Consigli per la guida e per il traino ...................................... 239
Consumo di carburante - Emissioni di CO 2.....................
238
Contachilometri .......................... 114
Contachilometri parziale ............114
Contagiri .................................... 114
Controlli sul veicolo..................... 247
Controllo automatico dei fari ......152
Controllo automatico della velocità di crociera .........126, 198Controllo della stabilità per il
traino ...................................... 244
Controllo delle luci del quadro strumenti ................................ 161
Controllo del veicolo ..................178
Controllo elettronico della stabilità .................................... 194
Controllo elettronico della stabilità disinserito ..................124
Controllo elettronico della stabilità e Sistema di controllodella trazione ........................... 124
Convertitore catalitico ................185
Copertura del vano di carico .......91
Copertura portaoggetti del pianale posteriore ....................93
Copertura posteriore del pavimento regolabile in altezza. 93
Copricerchi ................................ 288
Coprifari appannati ....................161
Cruise control adattivo ........127, 202
Cura dell'abitacolo .....................307
Cura della vettura .......................304
Cura delle parti esterne .............304
D Dati del motore .......................... 316
Dati del veicolo ........................... 313
Dati tecnici del veicolo ...................3
Demolizione dei veicoli ..............247Denominazione dei pneumatici . 282
Dichiarazione di conformità ........340
Dimensioni del veicolo ...............325
Disattivazione degli airbag ..58, 121
Display del cambio ....................186
Display di manutenzione ...........116
Display informativi ......................127
Dispositivi di traino ..................... 240
Dispositivo di assistenza segnaletica stradale ................227
Dispositivo di controllo per smartphone ............................. 134
Dispositivo elettronico di bloccaggio motore ............31, 125
Dispositivo salvacarica della batteria ................................... 164
Driver Information Center ...........127
E
Esecuzione dei lavori ................247
F
Fari ............................................. 151
Fari alogeni ................................ 254
Fari autoadattativi ......126, 155, 258
Fendinebbia ...............126, 160, 259
Filtro antiparticolato ............124, 184
Filtro antipolline ......................... 175
Finestrini ....................................... 34
Finestrini ad azionamento manuale ................................... 34
