2016.5 OPEL ASTRA J Instruktionsbok

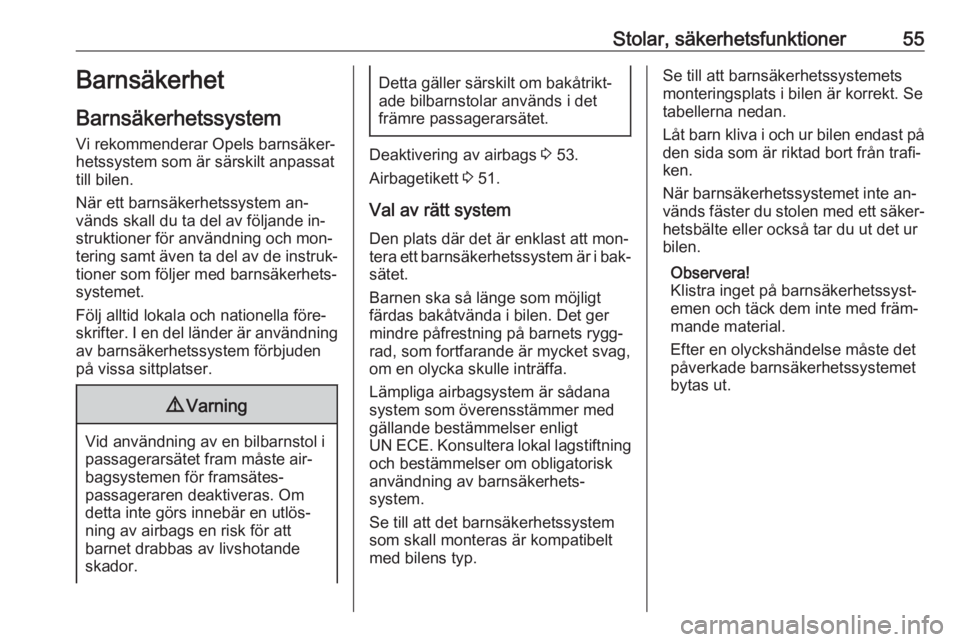

Stolar, säkerhetsfunktioner55Barnsäkerhet
Barnsäkerhetssystem Vi rekommenderar Opels barnsäker‐
hetssystem som är särskilt anpassat till bilen.
När ett barnsäkerhetssystem an‐
vänds skall du ta del av följande in‐
struktioner för användning och mon‐
tering samt även ta del av de instruk‐
tioner som följer med barnsäkerhets‐
systemet.
Följ alltid lokala och nationella före‐
skrifter. I en del länder är användning av barnsäkerhetssystem förbjuden
på vissa sittplatser.9 Varning
Vid användning av en bilbarnstol i
passagerarsätet fram måste air‐
bagsystemen för framsätes‐
passageraren deaktiveras. Om
detta inte görs innebär en utlös‐
ning av airbags en risk för att
barnet drabbas av livshotande
skador.
Detta gäller särskilt om bakåtrikt‐ ade bilbarnstolar används i det
främre passagerarsätet.
Deaktivering av airbags 3 53.
Airbagetikett 3 51.
Val av rätt system
Den plats där det är enklast att mon‐
tera ett barnsäkerhetssystem är i bak‐ sätet.
Barnen ska så länge som möjligt
färdas bakåtvända i bilen. Det ger
mindre påfrestning på barnets rygg‐
rad, som fortfarande är mycket svag,
om en olycka skulle inträffa.
Lämpliga airbagsystem är sådana
system som överensstämmer med gällande bestämmelser enligt
UN ECE. Konsultera lokal lagstiftning och bestämmelser om obligatorisk
användning av barnsäkerhets‐
system.
Se till att det barnsäkerhetssystem
som skall monteras är kompatibelt
med bilens typ.
Se till att barnsäkerhetssystemets monteringsplats i bilen är korrekt. Se
tabellerna nedan.
Låt barn kliva i och ur bilen endast på
den sida som är riktad bort från trafi‐
ken.
När barnsäkerhetssystemet inte an‐
vänds fäster du stolen med ett säker‐ hetsbälte eller också tar du ut det ur
bilen.
Observera!
Klistra inget på barnsäkerhetssyst‐
emen och täck dem inte med främ‐
mande material.
Efter en olyckshändelse måste det påverkade barnsäkerhetssystemet
bytas ut.

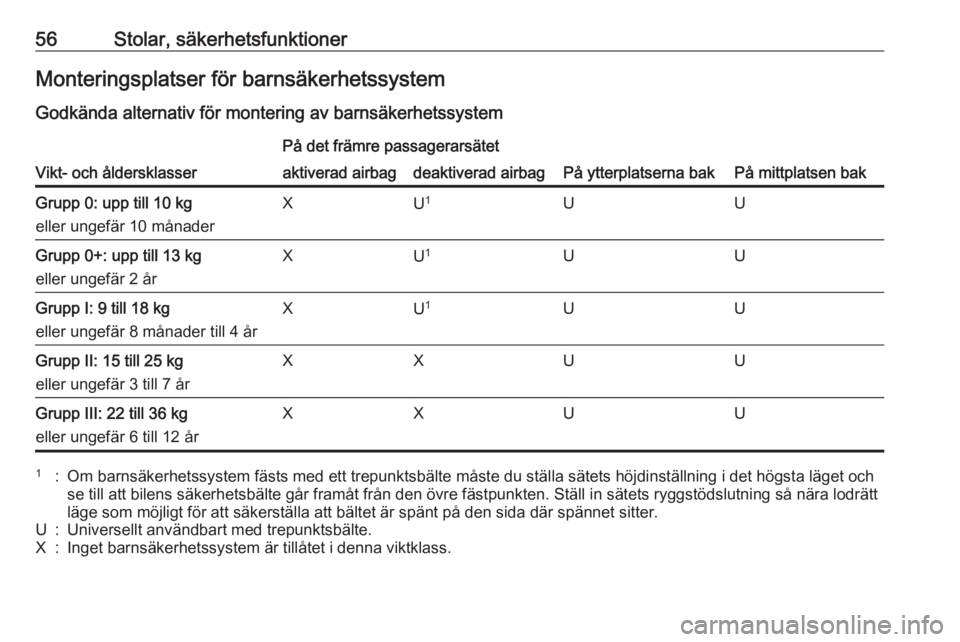

56Stolar, säkerhetsfunktionerMonteringsplatser för barnsäkerhetssystemGodkända alternativ för montering av barnsäkerhetssystem
Vikt- och åldersklasser
På det främre passagerarsätet
På ytterplatserna bakPå mittplatsen bak
aktiverad airbagdeaktiverad airbagGrupp 0: upp till 10 kg
eller ungefär 10 månaderXU 1UUGrupp 0+: upp till 13 kg
eller ungefär 2 årXU 1UUGrupp I: 9 till 18 kg
eller ungefär 8 månader till 4 årXU 1UUGrupp II: 15 till 25 kg
eller ungefär 3 till 7 årXXUUGrupp III: 22 till 36 kg
eller ungefär 6 till 12 årXXUU1:Om barnsäkerhetssystem fästs med ett trepunktsbälte måste du ställa sätets höjdinställning i det högsta läget och se till att bilens säkerhetsbälte går framåt från den övre fästpunkten. Ställ in sätets ryggstödslutning så nära lodrätt
läge som möjligt för att säkerställa att bältet är spänt på den sida där spännet sitter.U:Universellt användbart med trepunktsbälte.X:Inget barnsäkerhetssystem är tillåtet i denna viktklass.

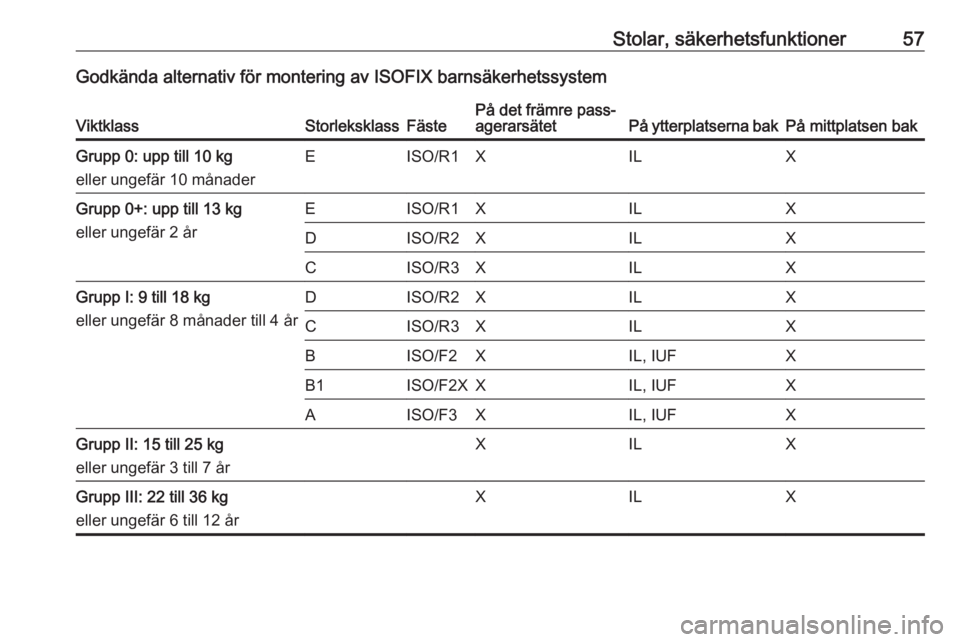

Stolar, säkerhetsfunktioner57Godkända alternativ för montering av ISOFIX barnsäkerhetssystemViktklassStorleksklassFästePå det främre pass‐
agerarsätetPå ytterplatserna bakPå mittplatsen bakGrupp 0: upp till 10 kg
eller ungefär 10 månaderEISO/R1XILXGrupp 0+: upp till 13 kg
eller ungefär 2 årEISO/R1XILXDISO/R2XILXCISO/R3XILXGrupp I: 9 till 18 kg
eller ungefär 8 månader till 4 årDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGrupp II: 15 till 25 kg
eller ungefär 3 till 7 årXILXGrupp III: 22 till 36 kg
eller ungefär 6 till 12 årXILX

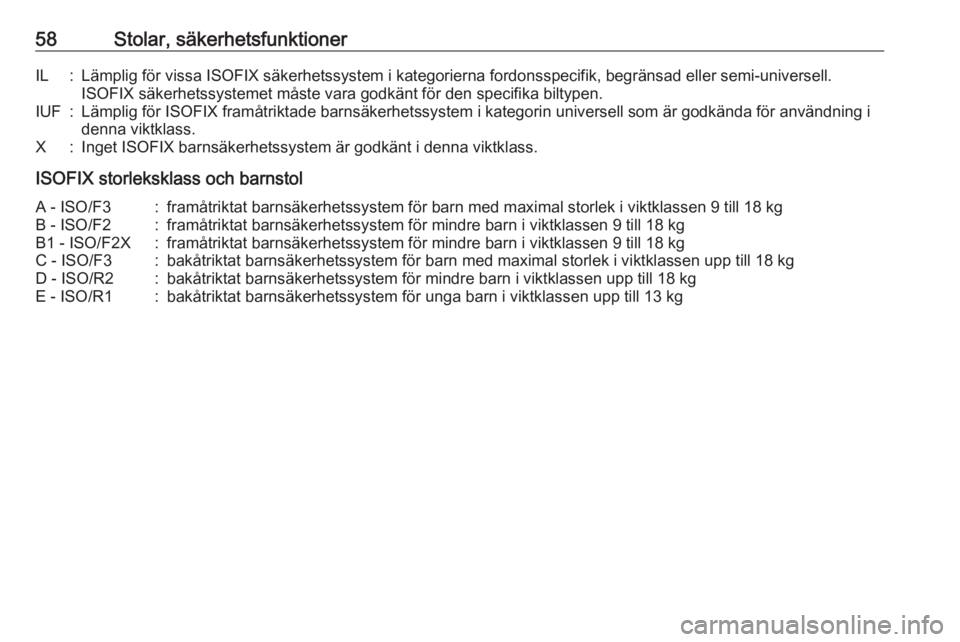

58Stolar, säkerhetsfunktionerIL:Lämplig för vissa ISOFIX säkerhetssystem i kategorierna fordonsspecifik, begränsad eller semi-universell.ISOFIX säkerhetssystemet måste vara godkänt för den specifika biltypen.IUF:Lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universell som är godkända för användning i
denna viktklass.X:Inget ISOFIX barnsäkerhetssystem är godkänt i denna viktklass.
ISOFIX storleksklass och barnstol
A - ISO/F3:framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kgB - ISO/F2:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgB1 - ISO/F2X:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgC - ISO/F3:bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kgD - ISO/R2:bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kgE - ISO/R1:bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kg

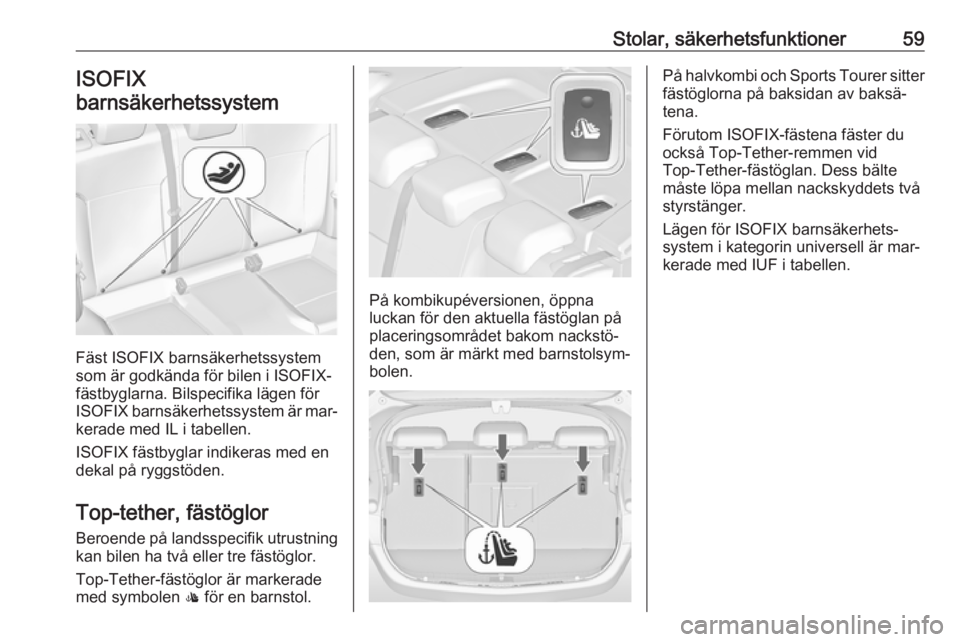

Stolar, säkerhetsfunktioner59ISOFIX
barnsäkerhetssystem
Fäst ISOFIX barnsäkerhetssystem
som är godkända för bilen i ISOFIX-
fästbyglarna. Bilspecifika lägen för
ISOFIX barnsäkerhetssystem är mar‐
kerade med IL i tabellen.
ISOFIX fästbyglar indikeras med en
dekal på ryggstöden.
Top-tether, fästöglor
Beroende på landsspecifik utrustning kan bilen ha två eller tre fästöglor.
Top-Tether-fästöglor är markerade
med symbolen : för en barnstol.
På kombikupéversionen, öppna
luckan för den aktuella fästöglan på
placeringsområdet bakom nackstö‐
den, som är märkt med barnstolsym‐
bolen.
På halvkombi och Sports Tourer sitter
fästöglorna på baksidan av baksä‐
tena.
Förutom ISOFIX-fästena fäster du
också Top-Tether-remmen vid
Top-Tether-fästöglan. Dess bälte
måste löpa mellan nackskyddets två
styrstänger.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är mar‐ kerade med IUF i tabellen.

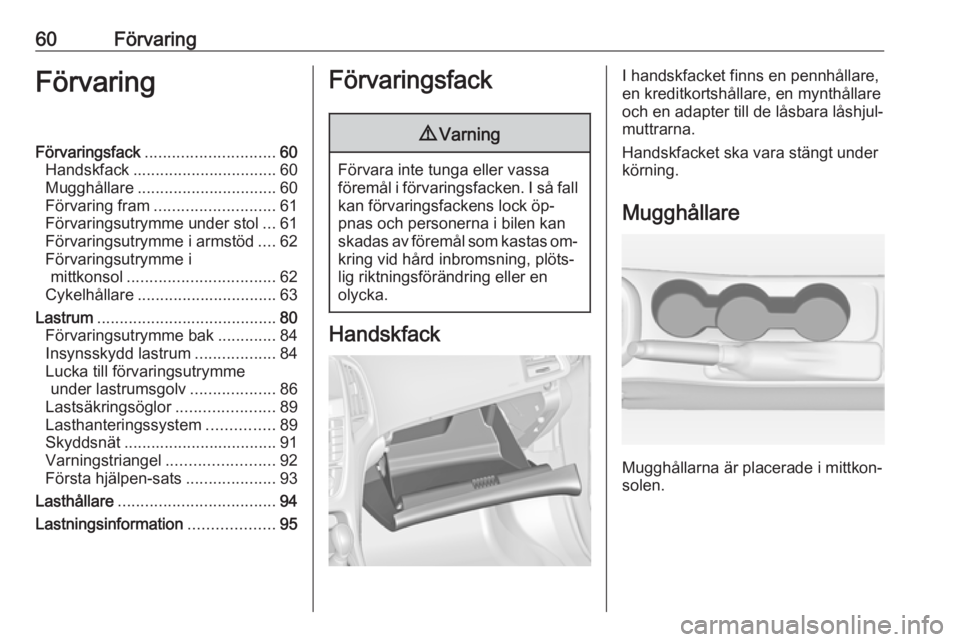

60FörvaringFörvaringFörvaringsfack............................. 60
Handskfack ................................ 60
Mugghållare ............................... 60
Förvaring fram ........................... 61
Förvaringsutrymme under stol ...61
Förvaringsutrymme i armstöd ....62
Förvaringsutrymme i mittkonsol ................................. 62
Cykelhållare ............................... 63
Lastrum ........................................ 80
Förvaringsutrymme bak .............84
Insynsskydd lastrum ..................84
Lucka till förvaringsutrymme under lastrumsgolv ...................86
Lastsäkringsöglor ......................89
Lasthanteringssystem ...............89
Skyddsnät .................................. 91
Varningstriangel ........................92
Första hjälpen-sats ....................93
Lasthållare ................................... 94
Lastningsinformation ...................95Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock öp‐
pnas och personerna i bilen kan
skadas av föremål som kastas om‐ kring vid hård inbromsning, plöts‐
lig riktningsförändring eller en
olycka.
Handskfack
I handskfacket finns en pennhållare,
en kreditkortshållare, en mynthållare
och en adapter till de låsbara låshjul‐
muttrarna.
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållarna är placerade i mittkon‐
solen.

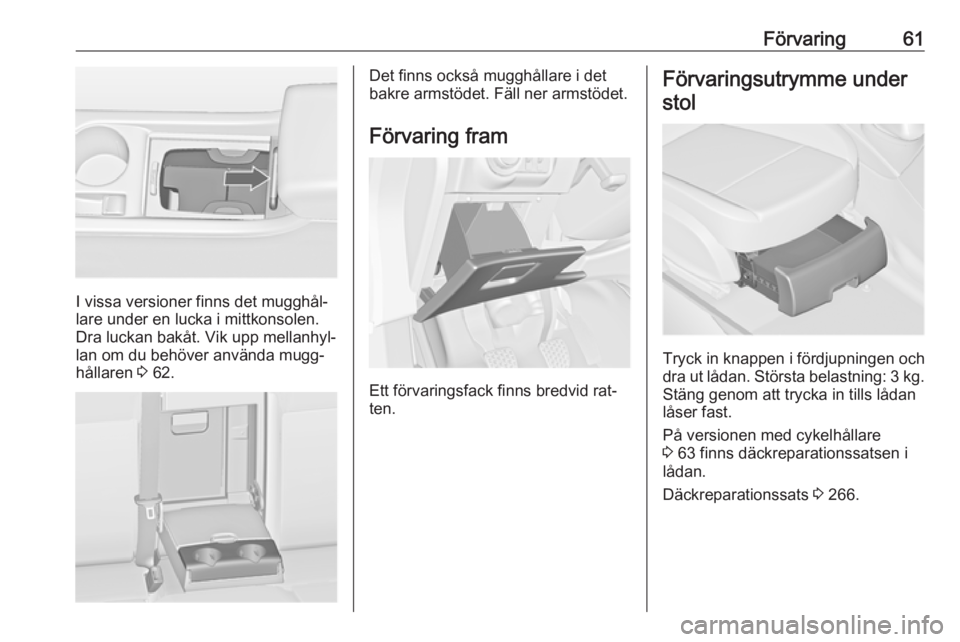

Förvaring61
I vissa versioner finns det mugghål‐
lare under en lucka i mittkonsolen. Dra luckan bakåt. Vik upp mellanhyl‐
lan om du behöver använda mugg‐
hållaren 3 62.
Det finns också mugghållare i det
bakre armstödet. Fäll ner armstödet.
Förvaring fram
Ett förvaringsfack finns bredvid rat‐
ten.
Förvaringsutrymme under
stol
Tryck in knappen i fördjupningen och
dra ut lådan. Största belastning: 3 kg .
Stäng genom att trycka in tills lådan
låser fast.
På versionen med cykelhållare
3 63 finns däckreparationssatsen i
lådan.
Däckreparationssats 3 266.

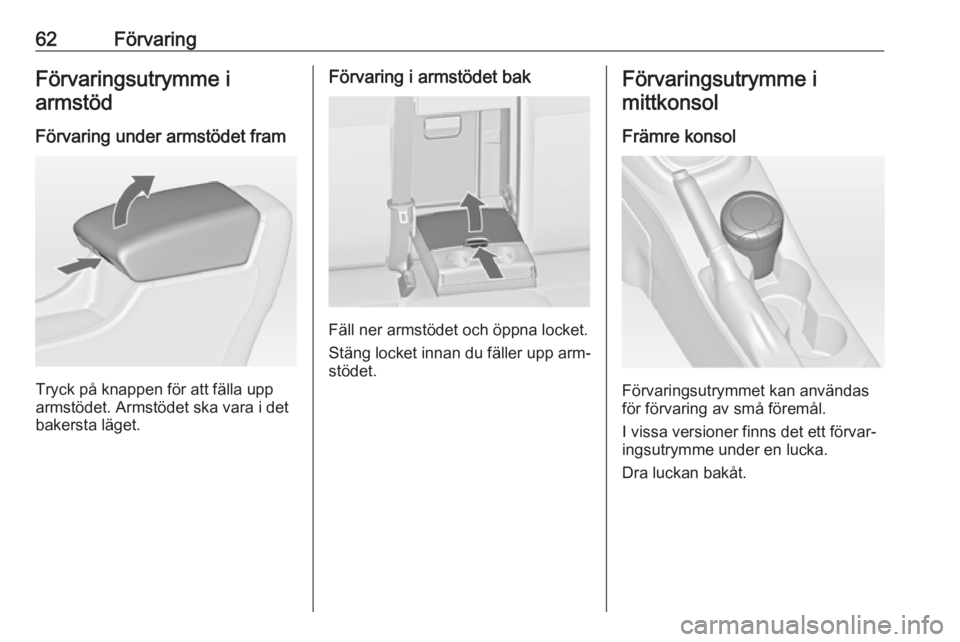

62FörvaringFörvaringsutrymme iarmstöd
Förvaring under armstödet fram
Tryck på knappen för att fälla upp
armstödet. Armstödet ska vara i det
bakersta läget.
Förvaring i armstödet bak
Fäll ner armstödet och öppna locket.
Stäng locket innan du fäller upp arm‐
stödet.
Förvaringsutrymme i
mittkonsol
Främre konsol
Förvaringsutrymmet kan användas
för förvaring av små föremål.
I vissa versioner finns det ett förvar‐
ingsutrymme under en lucka.
Dra luckan bakåt.
