2016.5 OPEL ASTRA J Instruktionsbok

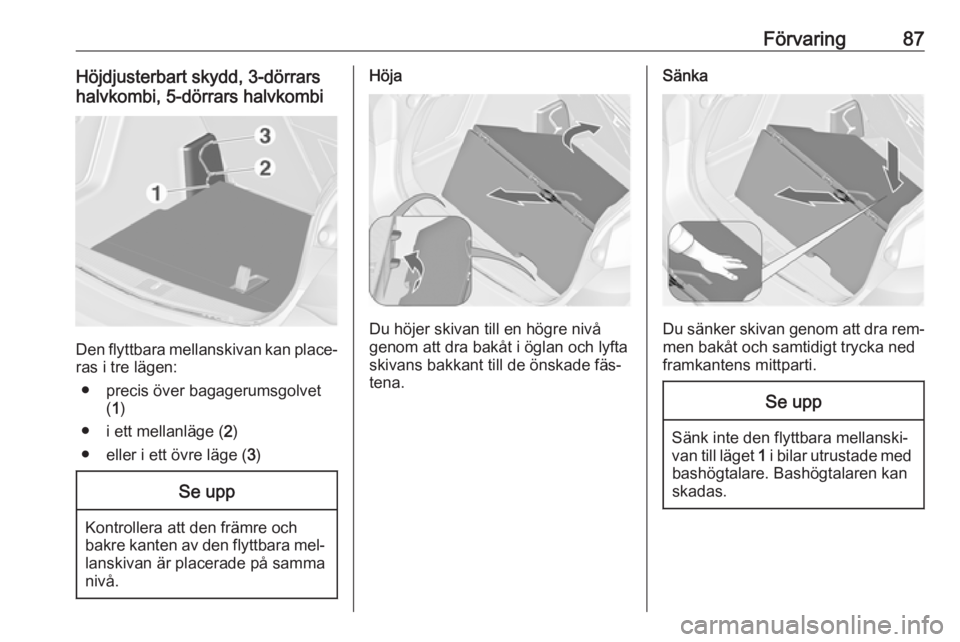

Förvaring87Höjdjusterbart skydd, 3-dörrars
halvkombi, 5-dörrars halvkombi
Den flyttbara mellanskivan kan place‐
ras i tre lägen:
● precis över bagagerumsgolvet (1 )
● i ett mellanläge ( 2)
● eller i ett övre läge ( 3)
Se upp
Kontrollera att den främre och
bakre kanten av den flyttbara mel‐
lanskivan är placerade på samma
nivå.
Höja
Du höjer skivan till en högre nivå
genom att dra bakåt i öglan och lyfta
skivans bakkant till de önskade fäs‐
tena.
Sänka
Du sänker skivan genom att dra rem‐
men bakåt och samtidigt trycka ned
framkantens mittparti.
Se upp
Sänk inte den flyttbara mellanski‐
van till läget 1 i bilar utrustade med
bashögtalare. Bashögtalaren kan
skadas.

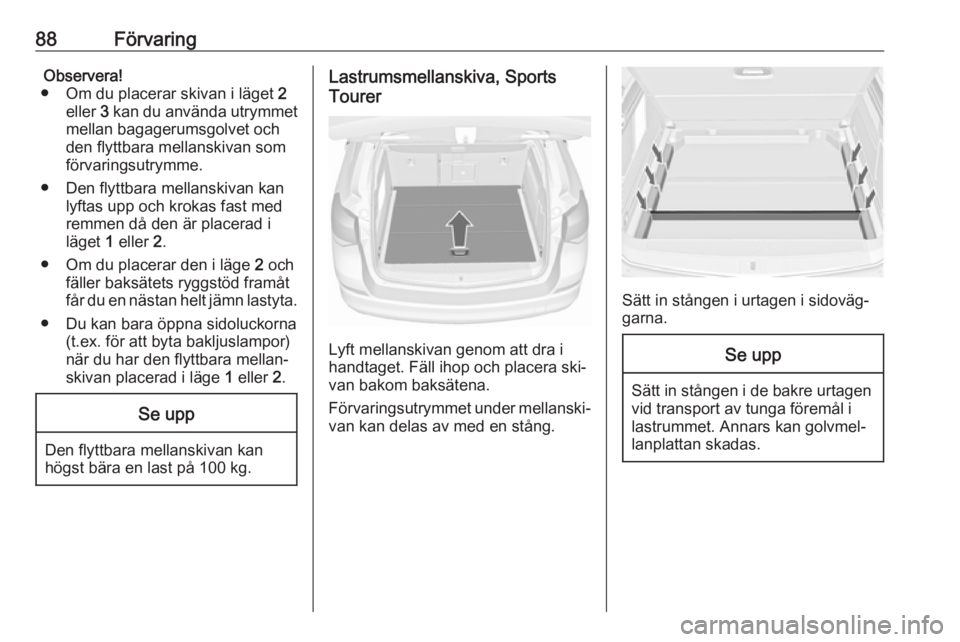

88FörvaringObservera!
● Om du placerar skivan i läget 2
eller 3 kan du använda utrymmet
mellan bagagerumsgolvet och
den flyttbara mellanskivan som
förvaringsutrymme.
● Den flyttbara mellanskivan kan lyftas upp och krokas fast med
remmen då den är placerad i
läget 1 eller 2.
● Om du placerar den i läge 2 och
fäller baksätets ryggstöd framåt
får du en nästan helt jämn lastyta.
● Du kan bara öppna sidoluckorna (t.ex. för att byta bakljuslampor)
när du har den flyttbara mellan‐
skivan placerad i läge 1 eller 2.Se upp
Den flyttbara mellanskivan kan
högst bära en last på 100 kg.
Lastrumsmellanskiva, Sports
Tourer
Lyft mellanskivan genom att dra i
handtaget. Fäll ihop och placera ski‐
van bakom baksätena.
Förvaringsutrymmet under mellanski‐ van kan delas av med en stång.
Sätt in stången i urtagen i sidoväg‐
garna.
Se upp
Sätt in stången i de bakre urtagen vid transport av tunga föremål i
lastrummet. Annars kan golvmel‐
lanplattan skadas.

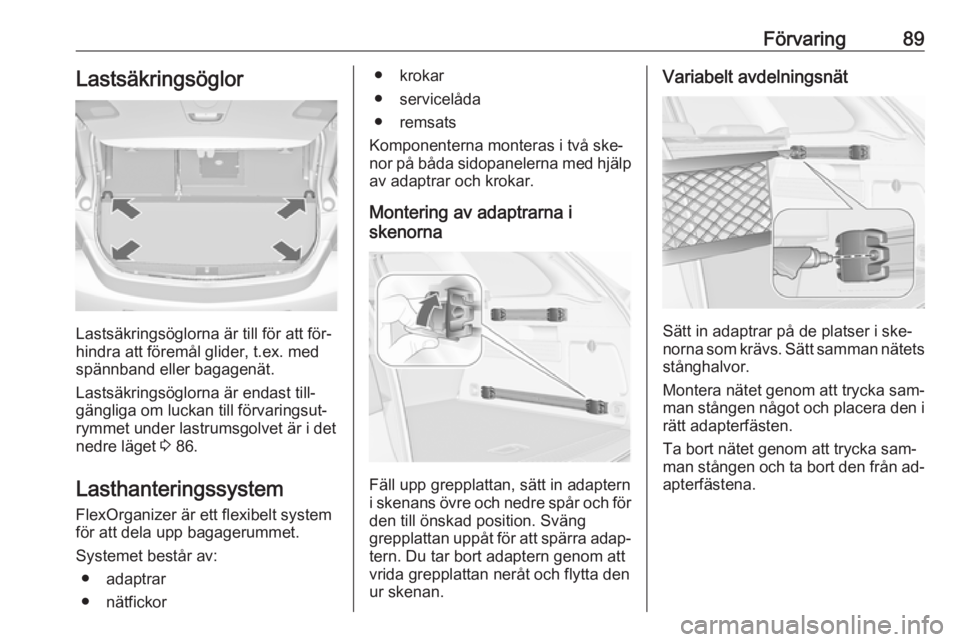

Förvaring89Lastsäkringsöglor
Lastsäkringsöglorna är till för att för‐
hindra att föremål glider, t.ex. med spännband eller bagagenät.
Lastsäkringsöglorna är endast till‐
gängliga om luckan till förvaringsut‐
rymmet under lastrumsgolvet är i det
nedre läget 3 86.
Lasthanteringssystem
FlexOrganizer är ett flexibelt system
för att dela upp bagagerummet.
Systemet består av: ● adaptrar
● nätfickor
● krokar
● servicelåda
● remsats
Komponenterna monteras i två ske‐
nor på båda sidopanelerna med hjälp
av adaptrar och krokar.
Montering av adaptrarna i
skenorna
Fäll upp grepplattan, sätt in adaptern
i skenans övre och nedre spår och för
den till önskad position. Sväng
grepplattan uppåt för att spärra adap‐
tern. Du tar bort adaptern genom att
vrida grepplattan neråt och flytta den
ur skenan.
Variabelt avdelningsnät
Sätt in adaptrar på de platser i ske‐
norna som krävs. Sätt samman nätets
stånghalvor.
Montera nätet genom att trycka sam‐
man stången något och placera den i rätt adapterfästen.
Ta bort nätet genom att trycka sam‐
man stången och ta bort den från ad‐
apterfästena.

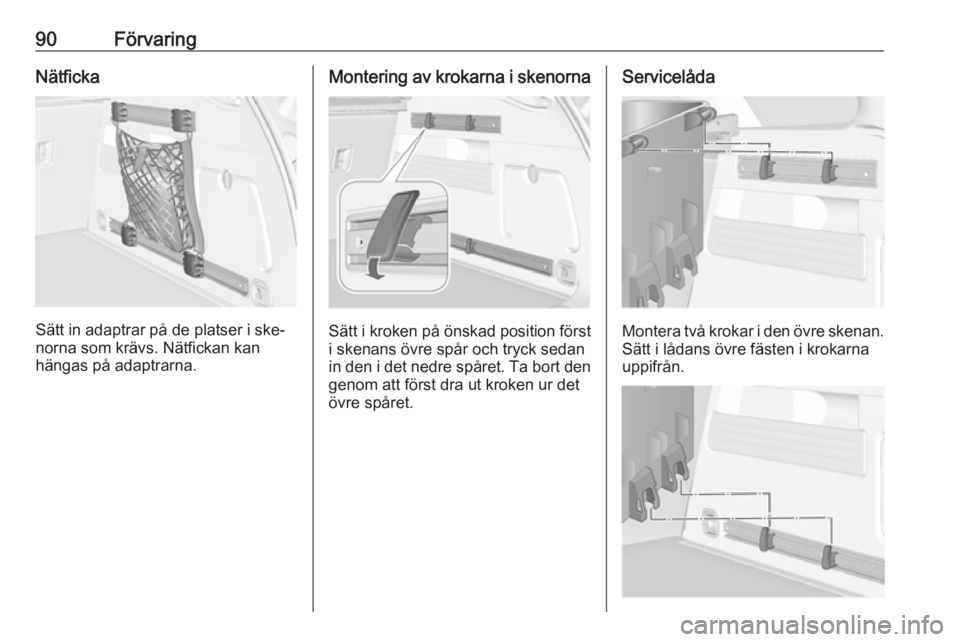

90FörvaringNätficka
Sätt in adaptrar på de platser i ske‐
norna som krävs. Nätfickan kan
hängas på adaptrarna.
Montering av krokarna i skenorna
Sätt i kroken på önskad position först
i skenans övre spår och tryck sedan
in den i det nedre spåret. Ta bort den
genom att först dra ut kroken ur det
övre spåret.
Servicelåda
Montera två krokar i den övre skenan.
Sätt i lådans övre fästen i krokarna
uppifrån.

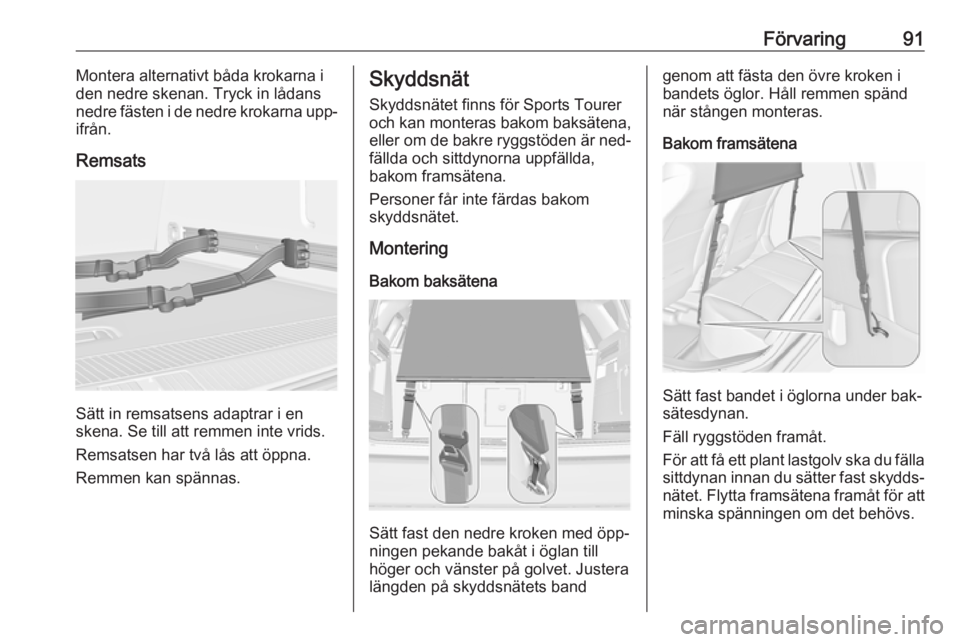

Förvaring91Montera alternativt båda krokarna i
den nedre skenan. Tryck in lådans nedre fästen i de nedre krokarna upp‐ ifrån.
Remsats
Sätt in remsatsens adaptrar i en
skena. Se till att remmen inte vrids.
Remsatsen har två lås att öppna.
Remmen kan spännas.
Skyddsnät
Skyddsnätet finns för Sports Tourer
och kan monteras bakom baksätena, eller om de bakre ryggstöden är ned‐
fällda och sittdynorna uppfällda,
bakom framsätena.
Personer får inte färdas bakom
skyddsnätet.
Montering
Bakom baksätena
Sätt fast den nedre kroken med öpp‐
ningen pekande bakåt i öglan till
höger och vänster på golvet. Justera
längden på skyddsnätets band
genom att fästa den övre kroken i
bandets öglor. Håll remmen spänd
när stången monteras.
Bakom framsätena
Sätt fast bandet i öglorna under bak‐
sätesdynan.
Fäll ryggstöden framåt.
För att få ett plant lastgolv ska du fälla
sittdynan innan du sätter fast skydds‐ nätet. Flytta framsätena framåt för att
minska spänningen om det behövs.

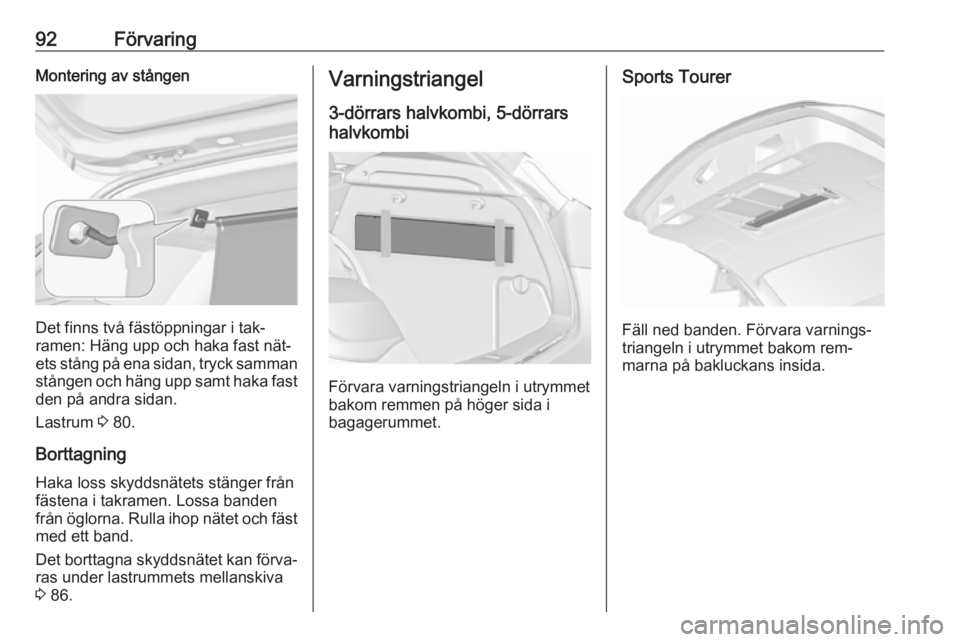

92FörvaringMontering av stången
Det finns två fästöppningar i tak‐
ramen: Häng upp och haka fast nät‐
ets stång på ena sidan, tryck samman stången och häng upp samt haka fast
den på andra sidan.
Lastrum 3 80.
Borttagning Haka loss skyddsnätets stänger från
fästena i takramen. Lossa banden
från öglorna. Rulla ihop nätet och fäst
med ett band.
Det borttagna skyddsnätet kan förva‐
ras under lastrummets mellanskiva
3 86.
Varningstriangel
3-dörrars halvkombi, 5-dörrars
halvkombi
Förvara varningstriangeln i utrymmet
bakom remmen på höger sida i
bagagerummet.
Sports Tourer
Fäll ned banden. Förvara varnings‐
triangeln i utrymmet bakom rem‐
marna på bakluckans insida.

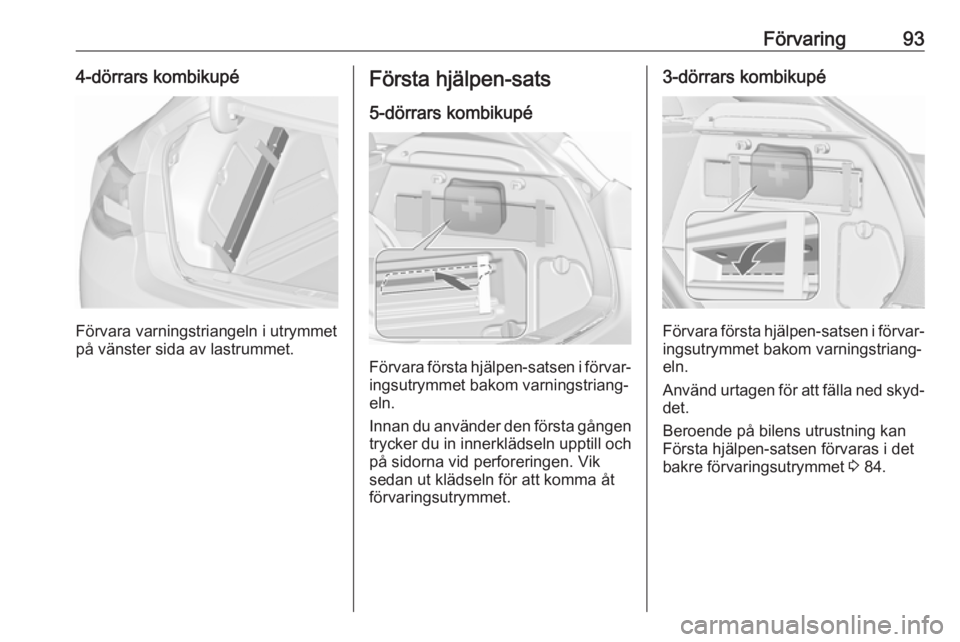

Förvaring934-dörrars kombikupé
Förvara varningstriangeln i utrymmet
på vänster sida av lastrummet.
Första hjälpen-sats
5-dörrars kombikupé
Förvara första hjälpen-satsen i förvar‐
ingsutrymmet bakom varningstriang‐
eln.
Innan du använder den första gången trycker du in innerklädseln upptill och
på sidorna vid perforeringen. Vik
sedan ut klädseln för att komma åt förvaringsutrymmet.
3-dörrars kombikupé
Förvara första hjälpen-satsen i förvar‐
ingsutrymmet bakom varningstriang‐
eln.
Använd urtagen för att fälla ned skyd‐ det.
Beroende på bilens utrustning kan
Första hjälpen-satsen förvaras i det
bakre förvaringsutrymmet 3 84.

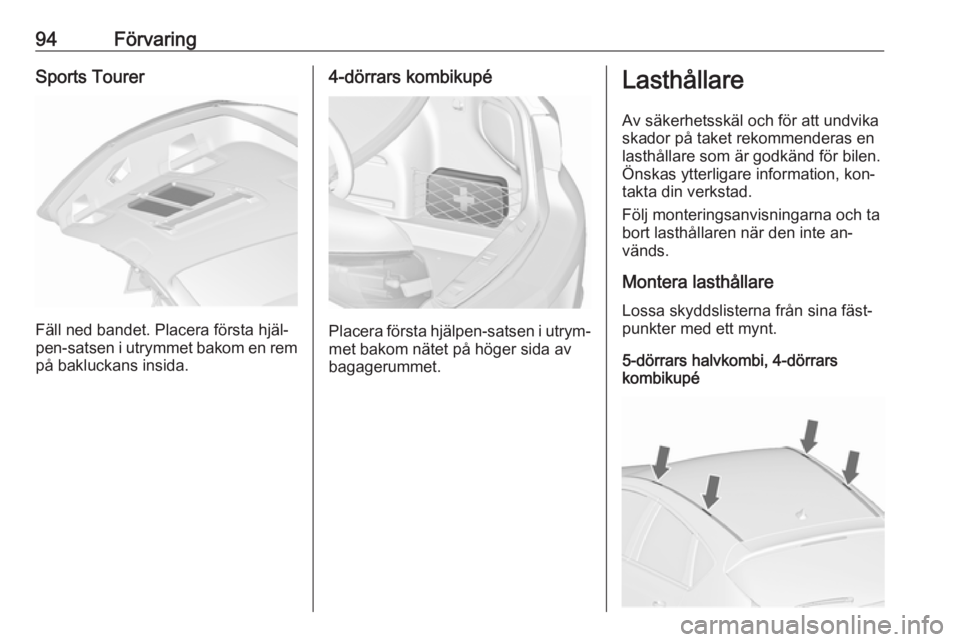

94FörvaringSports Tourer
Fäll ned bandet. Placera första hjäl‐
pen-satsen i utrymmet bakom en rem
på bakluckans insida.
4-dörrars kombikupé
Placera första hjälpen-satsen i utrym‐ met bakom nätet på höger sida av
bagagerummet.
Lasthållare
Av säkerhetsskäl och för att undvika
skador på taket rekommenderas en
lasthållare som är godkänd för bilen.
Önskas ytterligare information, kon‐
takta din verkstad.
Följ monteringsanvisningarna och ta
bort lasthållaren när den inte an‐
vänds.
Montera lasthållare
Lossa skyddslisterna från sina fäst‐
punkter med ett mynt.
5-dörrars halvkombi, 4-dörrars
kombikupé
