Bilvård255NrStrömkrets1Displayer2Ytterbelysning/Karossens styr‐enhet3Ytterbelysning/Karossens styr‐
enhet4Infotainmentsystem5Infotainmentsystem/Instrument6Eluttag/Cigarettändare7Eluttag8Vänster halvljus/Karossens styr‐
enhet9Höger halvljus/Karossens styr‐
enhet/Airbagmodul10Dörrlås/Karossens styrenhet11Kupéfläkt12–13–14Diagnoskontakt15AirbagNrStrömkrets16Eluttag17Luftkonditionering18Logistik19Karosstyrenhet20Karosstyrenhet21Instrumentpanelkluster/Stöld‐
larm22Tändningsgivare23Karosstyrenhet24Karosstyrenhet25–26Eluttag lastrum (om ingen säkri‐
ngscentral finns i lastrummet)
(endast Sports Tourer)Säkringscentral, lastrum
3-dörrars halvkombi, 5-dörrars
halvkombi
Säkringshållaren är placerad på
vänster sida i lastutrymmet bakom ett
skydd.
Ta bort skyddet.
Sports Tourer Säkringshållaren är placerad på
vänster sida i lastutrymmet bakom ett
skydd.

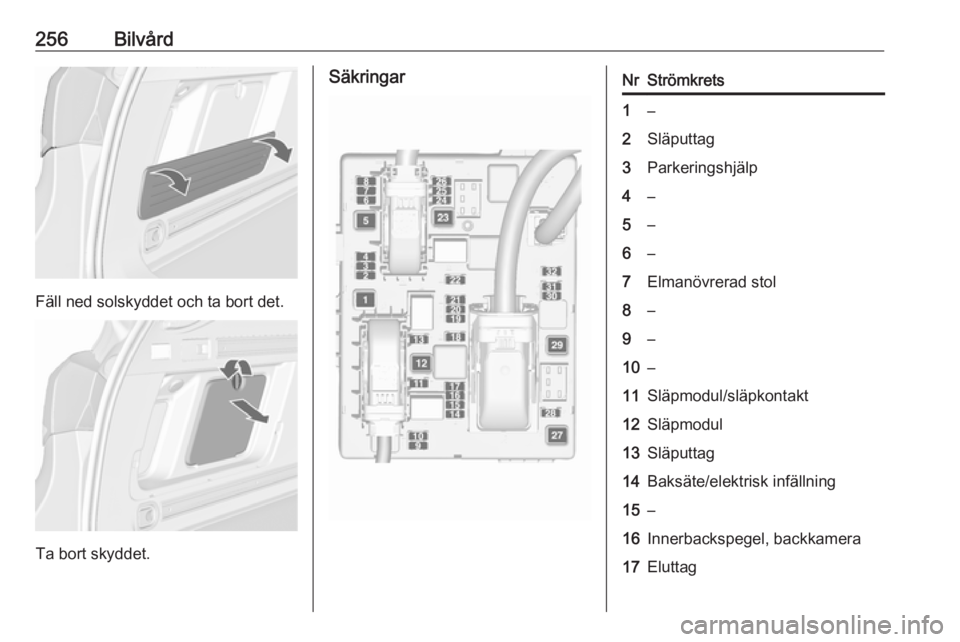

256Bilvård
Fäll ned solskyddet och ta bort det.
Ta bort skyddet.
SäkringarNrStrömkrets1–2Släputtag3Parkeringshjälp4–5–6–7Elmanövrerad stol8–9–10–11Släpmodul/släpkontakt12Släpmodul13Släputtag14Baksäte/elektrisk infällning15–16Innerbackspegel, backkamera17Eluttag

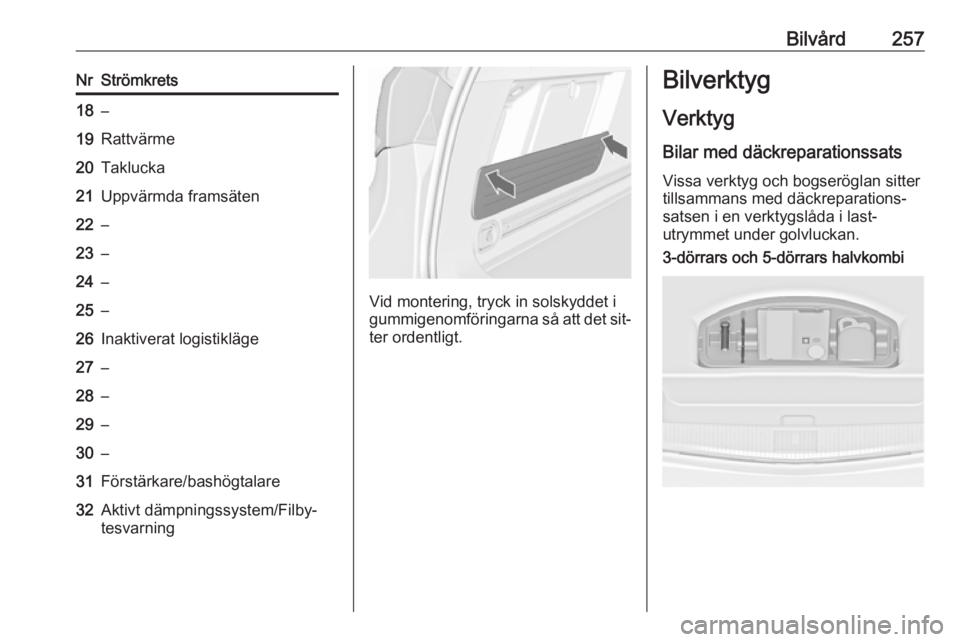

Bilvård257NrStrömkrets18–19Rattvärme20Taklucka21Uppvärmda framsäten22–23–24–25–26Inaktiverat logistikläge27–28–29–30–31Förstärkare/bashögtalare32Aktivt dämpningssystem/Filby‐
tesvarning
Vid montering, tryck in solskyddet i
gummigenomföringarna så att det sit‐ ter ordentligt.
Bilverktyg
Verktyg
Bilar med däckreparationssats
Vissa verktyg och bogseröglan sitter
tillsammans med däckreparations‐
satsen i en verktygslåda i last‐
utrymmet under golvluckan.3-dörrars och 5-dörrars halvkombi

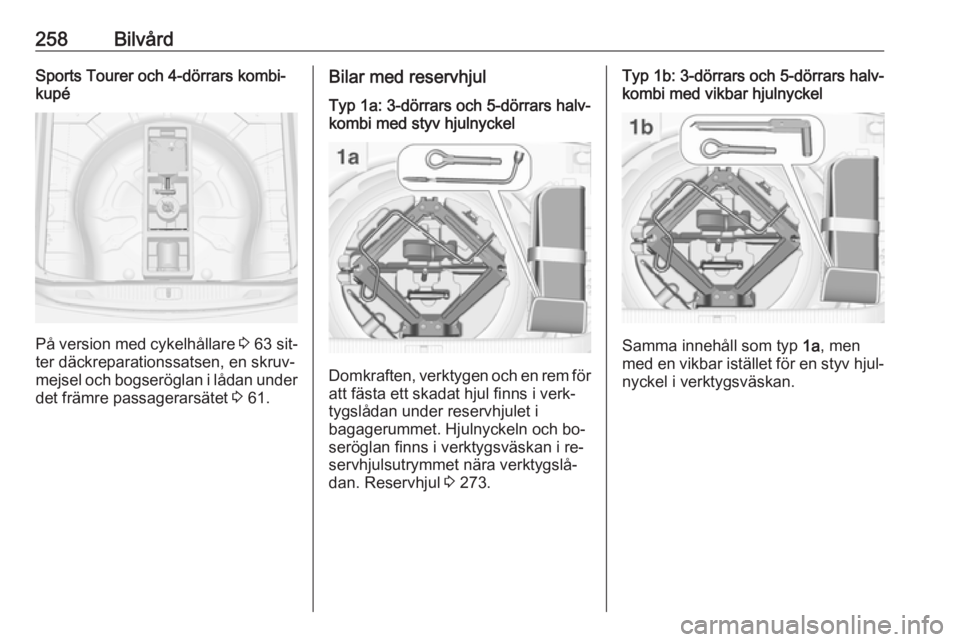

258BilvårdSports Tourer och 4-dörrars kombi‐
kupé
På version med cykelhållare 3 63 sit‐
ter däckreparationssatsen, en skruv‐
mejsel och bogseröglan i lådan under
det främre passagerarsätet 3 61.
Bilar med reservhjulTyp 1a: 3-dörrars och 5-dörrars halv‐
kombi med styv hjulnyckel
Domkraften, verktygen och en rem för att fästa ett skadat hjul finns i verk‐
tygslådan under reservhjulet i
bagagerummet. Hjulnyckeln och bo‐
seröglan finns i verktygsväskan i re‐
servhjulsutrymmet nära verktygslå‐
dan. Reservhjul 3 273.
Typ 1b: 3-dörrars och 5-dörrars halv‐
kombi med vikbar hjulnyckel
Samma innehåll som typ 1a, men
med en vikbar istället för en styv hjul‐
nyckel i verktygsväskan.

Bilvård259Variant 2: Sports Tourer
Domkraften, verktygen och bogser‐
öglan finns i verktygslådan under
reservhjulet i lastrummet. Hjulnyckeln
och en förlängningsskruv för att hålla
fast ett skadat hjul (endast bilar med
kompaktreservhjul) finns i verktygs‐
väskan i reservhjulsutrymmet när
verktygslådan. Reservhjul 3 273.
Variant 3: 4-dörrars halvkombi
Domkraften och verktygen finns i
verktygslådan under reservhjulet i
lastrummet. Hjulnyckeln, bogser‐ öglan och en förlängningsskruv för att hålla fast ett skadat hjul (endast bilar
med kompaktreservhjul) finns i verk‐ tygsväskan i reservhjulsutrymmet när
verktygslådan. Reservhjul 3 273.
Fälgar och däck
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad upp‐
sökas.
Vinterdäck Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla fälgarna.
Sätt upp en hastighetsdekal i förarens
synfält beroende på nationella före‐
skrifter.5-dörrars halvkombi, 4-dörrars kom‐ bikupé, Sports Tourer
Däckstorlekarna 205/65 R16 lämpar
sig endast som vinterdäck.
Alla motorer utom A14XER, B14XER,
B14NEL, B14NET, B14NET LPG,
B16XER:

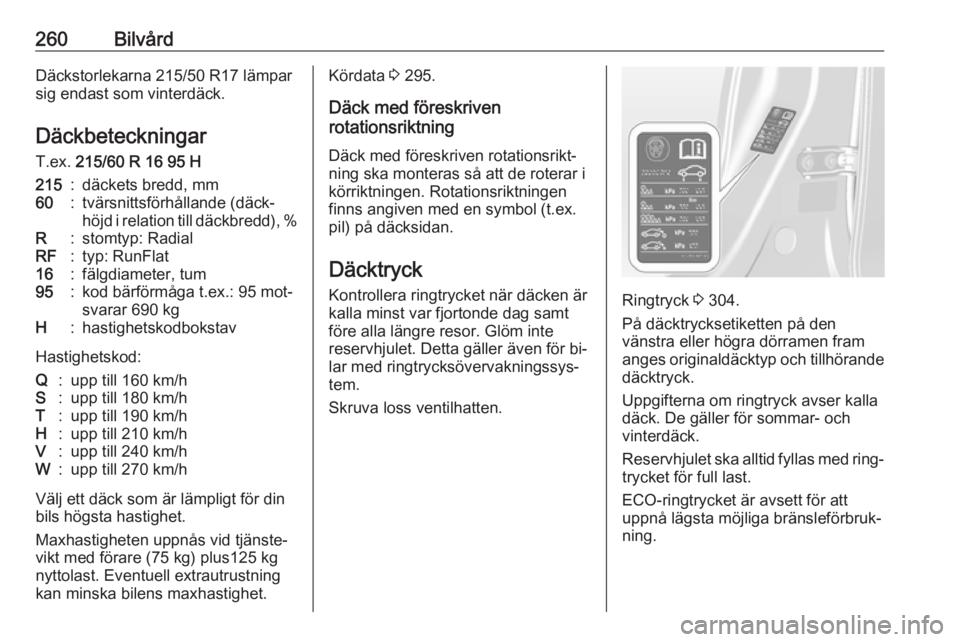

260BilvårdDäckstorlekarna 215/50 R17 lämpar
sig endast som vinterdäck.
Däckbeteckningar T.ex. 215/60 R 16 95 H215:däckets bredd, mm60:tvärsnittsförhållande (däck‐
höjd i relation till däckbredd), %R:stomtyp: RadialRF:typ: RunFlat16:fälgdiameter, tum95:kod bärförmåga t.ex.: 95 mot‐
svarar 690 kgH:hastighetskodbokstav
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Välj ett däck som är lämpligt för din
bils högsta hastighet.
Maxhastigheten uppnås vid tjänste‐
vikt med förare (75 kg) plus125 kg
nyttolast. Eventuell extrautrustning
kan minska bilens maxhastighet.
Kördata 3 295.
Däck med föreskriven
rotationsriktning
Däck med föreskriven rotationsrikt‐
ning ska monteras så att de roterar i
körriktningen. Rotationsriktningen
finns angiven med en symbol (t.ex.
pil) på däcksidan.
Däcktryck
Kontrollera ringtrycket när däcken är
kalla minst var fjortonde dag samt före alla längre resor. Glöm inte
reservhjulet. Detta gäller även för bi‐
lar med ringtrycksövervakningssys‐
tem.
Skruva loss ventilhatten.
Ringtryck 3 304.
På däcktrycksetiketten på den
vänstra eller högra dörramen fram
anges originaldäcktyp och tillhörande däcktryck.
Uppgifterna om ringtryck avser kalla
däck. De gäller för sommar- och
vinterdäck.
Reservhjulet ska alltid fyllas med ring‐
trycket för full last.
ECO-ringtrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐
ning.

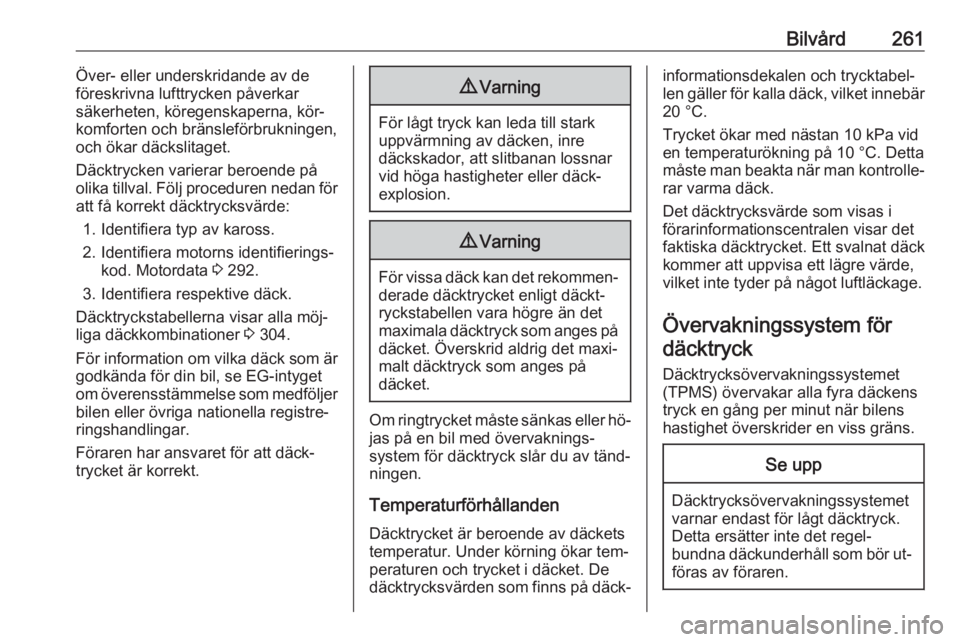

Bilvård261Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna, kör‐ komforten och bränsleförbrukningen,
och ökar däckslitaget.
Däcktrycken varierar beroende på
olika tillval. Följ proceduren nedan för
att få korrekt däcktrycksvärde:
1. Identifiera typ av kaross.
2. Identifiera motorns identifierings‐ kod. Motordata 3 292.
3. Identifiera respektive däck.
Däcktryckstabellerna visar alla möj‐
liga däckkombinationer 3 304.
För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
9 Varning
För vissa däck kan det rekommen‐
derade däcktrycket enligt däckt‐ryckstabellen vara högre än det
maximala däcktryck som anges på
däcket. Överskrid aldrig det maxi‐
malt däcktryck som anges på
däcket.
Om ringtrycket måste sänkas eller hö‐ jas på en bil med övervaknings‐
system för däcktryck slår du av tänd‐
ningen.
Temperaturförhållanden
Däcktrycket är beroende av däckets
temperatur. Under körning ökar tem‐
peraturen och trycket i däcket. De
däcktrycksvärden som finns på däck‐
informationsdekalen och trycktabel‐
len gäller för kalla däck, vilket innebär
20 °C.
Trycket ökar med nästan 10 kPa vid en temperaturökning på 10 °C. Detta
måste man beakta när man kontrolle‐ rar varma däck.
Det däcktrycksvärde som visas i
förarinformationscentralen visar det faktiska däcktrycket. Ett svalnat däck
kommer att uppvisa ett lägre värde,
vilket inte tyder på något luftläckage.
Övervakningssystem för däcktryck
Däcktrycksövervakningssystemet(TPMS) övervakar alla fyra däckens
tryck en gång per minut när bilens
hastighet överskrider en viss gräns.Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör ut‐ föras av föraren.

262BilvårdAlla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella ringtrycken kan visas i
Inställningar i förarinformations‐
centralen.
Menyn kan väljas med knapparna på blinkersspaken.
Tryck på MENU för att välja
Inställningar X .
Vrid inställningsratten för att välja
ringtrycksövervakningssystemet.
Systemstatus och tryckvarningar in‐
dikeras med ett meddelande och det
aktuella däcket blinkande i förarin‐
formationscentralen.
Systemet tar hänsyn till däcktempe‐
raturen när det gäller varningarna.För lågt däcktryck indikeras av kon‐
trollampan w 3 115.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 304.
Om w blinkar i 60–90 sekunder och
sedan lyser med fast sken har ett fel i systemet inträffat. Uppsök en verk‐
stad för att få hjälp.
När däcken har pumpats kan du be‐
höva köra bilen för att däcktrycksvär‐
dena ska uppdateras i förarinforma‐
tionscentralen. Under denna tid kan
det hända att w tänds.
