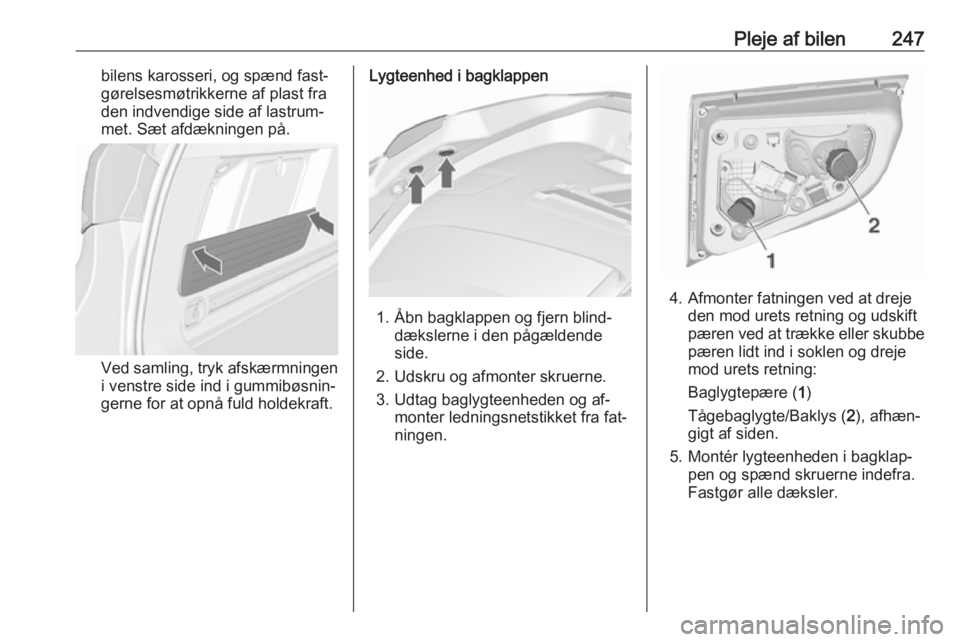

Pleje af bilen247bilens karosseri, og spænd fast‐
gørelsesmøtrikkerne af plast fra
den indvendige side af lastrum‐
met. Sæt afdækningen på.
Ved samling, tryk afskærmningen
i venstre side ind i gummibøsnin‐
gerne for at opnå fuld holdekraft.
Lygteenhed i bagklappen
1. Åbn bagklappen og fjern blind‐ dækslerne i den pågældende
side.
2. Udskru og afmonter skruerne. 3. Udtag baglygteenheden og af‐ monter ledningsnetstikket fra fat‐
ningen.
4. Afmonter fatningen ved at dreje den mod urets retning og udskift
pæren ved at trække eller skubbe
pæren lidt ind i soklen og dreje
mod urets retning:
Baglygtepære ( 1)
Tågebaglygte/Baklys ( 2), afhæn‐
gigt af siden.
5. Montér lygteenheden i bagklap‐ pen og spænd skruerne indefra.
Fastgør alle dæksler.

248Pleje af bilen
Tågebaglygte hhv. baglygte (2), alt
efter siden, kan erstattes af et dæksel
i baglygten uden at fjerne lygteenhe‐
den: fjern dækslet, drej fatningen og
udskift pæren ved at dreje den imod
uret.3-dørs hatchback
1. Frigør dækslet i den respektive side og fjern det.
2. Skru begge plastfastspændings‐møtrikker ud på den indvendige
side.
3. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.

Pleje af bilen2494. Tag stikket af fatningen.
5. Afmonter fatningen ved at drejeden og udskift pæren ved at
trække eller skubbe pæren lidt ind i soklen og dreje mod urets ret‐
ning:
Baglygte/stoplygte ( 1)
Blinklyspære ( 2)
version med lysemitterende diode
(LED)
Kun blinklys ( 2) kan skiftes.
6. Sæt pæreholderen ind i baglyg‐ teenheden og drej med uret. For‐
bind ledningsstikket med lygteen‐
heden. Montér lygten med holde‐
stifterne i fordybningerne på bi‐
lens karosseri, og spænd fastgø‐
relsesmøtrikkerne af plast fra den
indvendige side af lastrummet.
Luk dækslet og sæt det på plads.
Lygteenhed i bagklappen
1. Åbn bagklappen og fjern dæsk‐ lerne i den pågældende side.
2. Skru tre skruer ud.
3. Afmonter baglygteenheden fra bagklappen.
4. Afmonter fatningen ved at dreje den og udskift pæren ved at
trække eller skubbe pæren lidt ind i soklen og dreje mod urets ret‐
ning:
Baglygtepære ( 1)
Tågebaglygte/Baklys ( 2), afhæn‐
gigt af siden.
version med lysemitterende diode
(LED)
Kun tågebaglygte hhv. baklygte
( 2 ) alt efter siden, kan udskiftes.
5. Sæt pæreholderen ind i baglyg‐ teenheden og drej med uret. Pla‐
cér baglygteenheden i bagklap‐
pen, og spænd skruerne. Fastgør
alle dæksler.

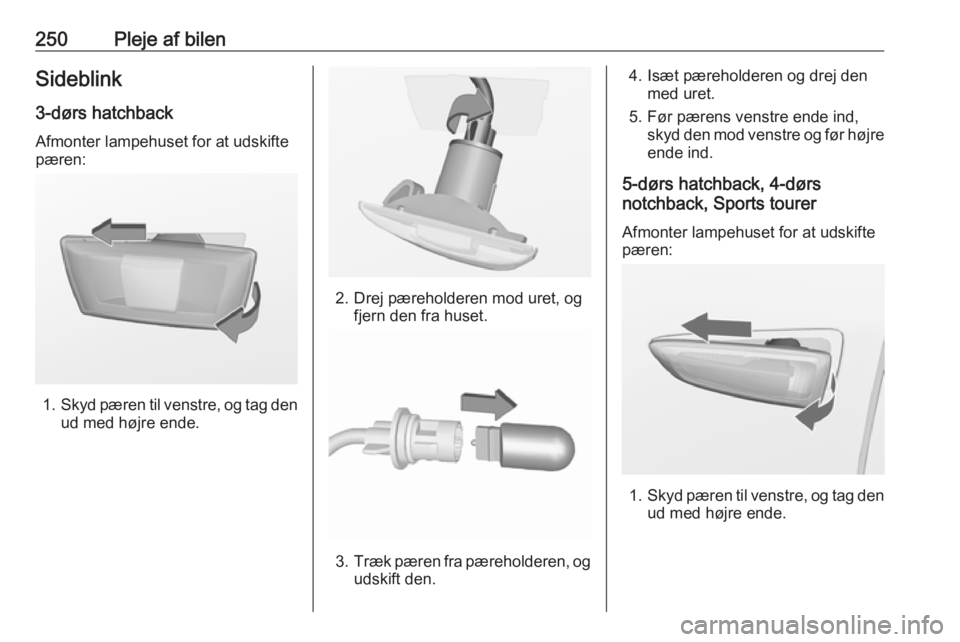

250Pleje af bilenSideblink3-dørs hatchback
Afmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.
2. Drej pæreholderen mod uret, og fjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
5-dørs hatchback, 4-dørs
notchback, Sports tourer
Afmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.

Pleje af bilen251
2. Drej pæreholderen mod uret, ogfjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til si‐
den og udløs fjederen.
2. Tag pære ud nedefter, pas på ikke
at trække i ledningen.
3. Afmonter pæreholderen fra lam‐ pehuset ved at dreje mod uret.

252Pleje af bilen4.Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i bagagerumFå pærerne udskiftet af et værksted.
Instrumentlys Få pærerne udskiftet af et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ● fortil i venstre side af motorrum‐ met
● i venstrestyrede biler i kabinen bag opbevaringsrummet, hen‐
holdsvis i højrestyrede biler bag handskerummet
● bag et dæksel i venstre side af lastrummet
Inden man udskifter en sikring, skal der slukkes for den pågældende kon‐ takt, og tændingen afbrydes.
En defekt sikring kendes på den over‐
brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐
boksen i motorrummet.

Pleje af bilen253
Sæt sikringstangen på sikringen op‐
pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.

254Pleje af bilenNr.Strømkreds1Motorstyreenhed2Lambdasonde3Brændstofindsprøjtning/
tændingssystem4Brændstofindsprøjtning/
tændingssystem5–6Spejlvarme/Tyverialarm7Blæserstyring/motorsty‐
reenhed/gearkasse-styreenhed8Lambdasonde/motorkøling9Bagrudesensor10Bilbatterisensor11Oplåsning af bagagerum12Adaptive forlygter/automatisk
tilkobling af nærlys13ABS14Bagrudevisker15MotorstyreenhedNr.Strømkreds16Starter17Gearkassestyreenhed18El-bagrude19El-betjente ruder, foran20El-betjente ruder, bag21Elektrisk central bag22Venstre fjernlys (halogen)23Forlygtevaskere24Højre nærlys (Xenon)25Venstre nærlys (Xenon)26Tågeforlygter27Dieselolieopvarmning28Start stop-system29Elektrisk parkeringsbremse30ABS31Adaptiv cruise control32AirbagNr.Strømkreds33Adaptive forlygter/automatisk
tilkobling af nærlys34Recirkulation af udstødningsgas35Sidespejl/regnsensor36Klimastyring37Magnetventil til beholders venti‐ lationsåbning38Vacuumpumpe39Central styreenhed40Forrudesprinkler/bagrude‐
sprinklersystem41Højre fjernlys (halogen)42Køleventilator43Vinduesvisker44Vinduesvisker45Køleventilator46–47Horn
