2016.5 OPEL ASTRA J Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

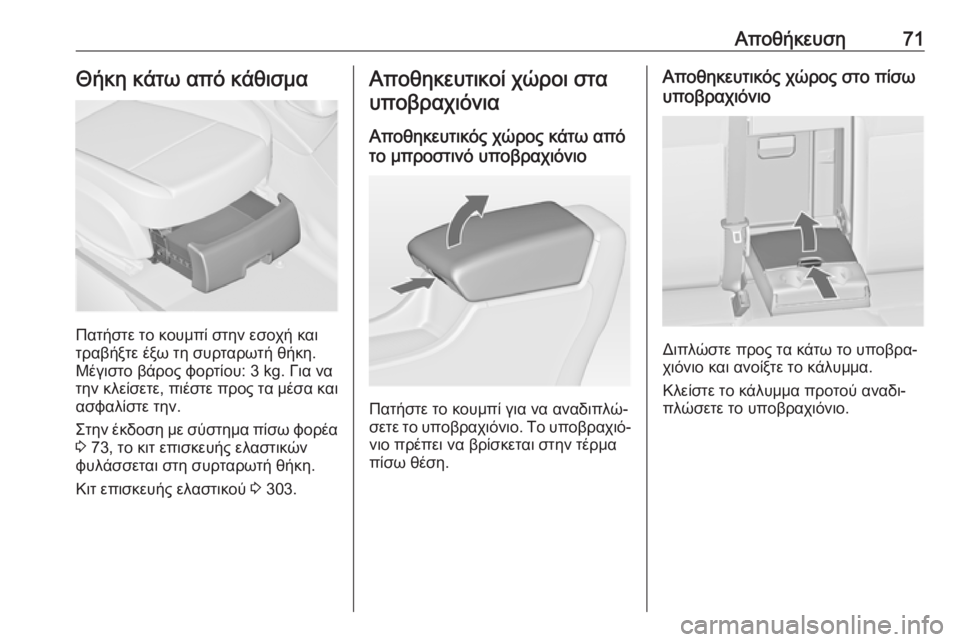

Αποθήκευση71Θήκη κάτω από κάθισμα
Πατήστε το κουμπί στην εσοχή και
τραβήξτε έξω τη συρταρωτή θήκη. Μέγιστο βάρος φορτίου: 3 kg. Για να
την κλείσετε, πιέστε προς τα μέσα και
ασφαλίστε την.
Στην έκδοση με σύστημα πίσω φορέα 3 73, το κιτ επισκευής ελαστικών
φυλάσσεται στη συρταρωτή θήκη.
Κιτ επισκευής ελαστικού 3 303.
Αποθηκευτικοί χώροι στα
υποβραχιόνια
Αποθηκευτικός χώρος κάτω από
το μπροστινό υποβραχιόνιο
Πατήστε το κουμπί για να αναδιπλώ‐
σετε το υποβραχιόνιο. Το υποβραχιό‐ νιο πρέπει να βρίσκεται στην τέρμα
πίσω θέση.
Αποθηκευτικός χώρος στο πίσω
υποβραχιόνιο
Διπλώστε προς τα κάτω το υποβρα‐
χιόνιο και ανοίξτε το κάλυμμα.
Κλείστε το κάλυμμα προτού αναδι‐
πλώσετε το υποβραχιόνιο.

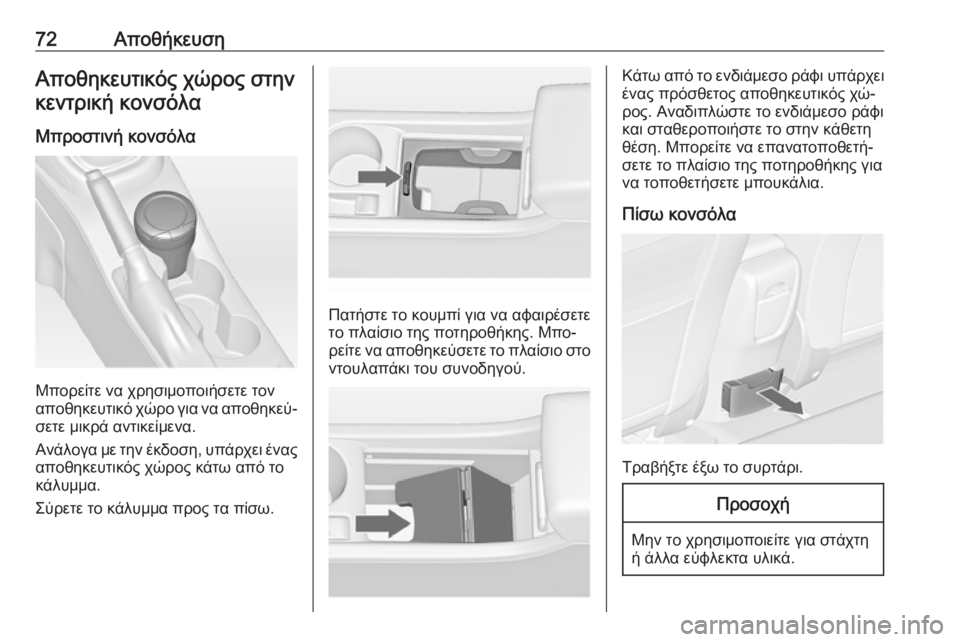

72ΑποθήκευσηΑποθηκευτικός χώρος στην
κεντρική κονσόλα
Μπροστινή κονσόλα
Μπορείτε να χρησιμοποιήσετε τον
αποθηκευτικό χώρο για να αποθηκεύ‐ σετε μικρά αντικείμενα.
Ανάλογα με την έκδοση, υπάρχει ένας
αποθηκευτικός χώρος κάτω από το
κάλυμμα.
Σύρετε το κάλυμμα προς τα πίσω.
Πατήστε το κουμπί για να αφαιρέσετε
το πλαίσιο της ποτηροθήκης. Μπο‐
ρείτε να αποθηκεύσετε το πλαίσιο στο
ντουλαπάκι του συνοδηγού.
Κάτω από το ενδιάμεσο ράφι υπάρχει
ένας πρόσθετος αποθηκευτικός χώ‐
ρος. Αναδιπλώστε το ενδιάμεσο ράφι
και σταθεροποιήστε το στην κάθετη
θέση. Μπορείτε να επανατοποθετή‐
σετε το πλαίσιο της ποτηροθήκης για
να τοποθετήσετε μπουκάλια.
Πίσω κονσόλα
Τραβήξτε έξω το συρτάρι.
Προσοχή
Μην το χρησιμοποιείτε για στάχτη
ή άλλα εύφλεκτα υλικά.

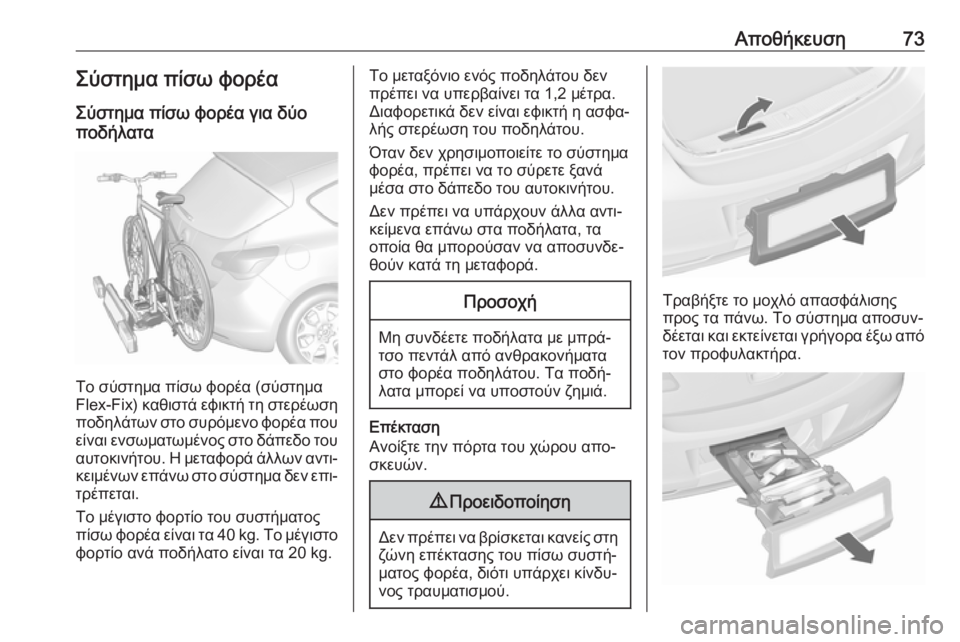

Αποθήκευση73Σύστημα πίσω φορέαΣύστημα πίσω φορέα για δύο
ποδήλατα
Το σύστημα πίσω φορέα (σύστημα
Flex-Fix) καθιστά εφικτή τη στερέωση ποδηλάτων στο συρόμενο φορέα που
είναι ενσωματωμένος στο δάπεδο του
αυτοκινήτου. Η μεταφορά άλλων αντι‐ κειμένων επάνω στο σύστημα δεν επι‐
τρέπεται.
Το μέγιστο φορτίο του συστήματος
πίσω φορέα είναι τα 40 kg. Το μέγιστο φορτίο ανά ποδήλατο είναι τα 20 kg.
Το μεταξόνιο ενός ποδηλάτου δεν
πρέπει να υπερβαίνει τα 1,2 μέτρα.
Διαφορετικά δεν είναι εφικτή η ασφα‐
λής στερέωση του ποδηλάτου.
Όταν δεν χρησιμοποιείτε το σύστημα
φορέα, πρέπει να το σύρετε ξανά
μέσα στο δάπεδο του αυτοκινήτου.
Δεν πρέπει να υπάρχουν άλλα αντι‐
κείμενα επάνω στα ποδήλατα, τα
οποία θα μπορούσαν να αποσυνδε‐
θούν κατά τη μεταφορά.Προσοχή
Μη συνδέετε ποδήλατα με μπρά‐
τσο πεντάλ από ανθρακονήματα
στο φορέα ποδηλάτου. Τα ποδή‐
λατα μπορεί να υποστούν ζημιά.
Επέκταση
Ανοίξτε την πόρτα του χώρου απο‐
σκευών.
9 Προειδοποίηση
Δεν πρέπει να βρίσκεται κανείς στη
ζώνη επέκτασης του πίσω συστή‐
ματος φορέα, διότι υπάρχει κίνδυ‐
νος τραυματισμού.
Τραβήξτε το μοχλό απασφάλισης προς τα πάνω. Το σύστημα αποσυν‐
δέεται και εκτείνεται γρήγορα έξω από τον προφυλακτήρα.

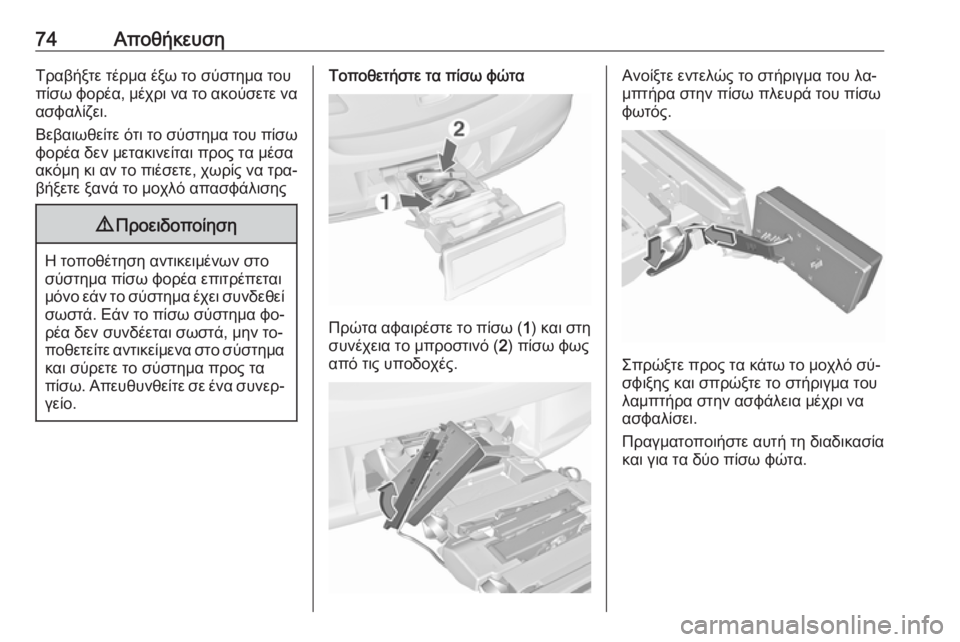

74ΑποθήκευσηΤραβήξτε τέρμα έξω το σύστημα του
πίσω φορέα, μέχρι να το ακούσετε να
ασφαλίζει.
Βεβαιωθείτε ότι το σύστημα του πίσω φορέα δεν μετακινείται προς τα μέσα
ακόμη κι αν το πιέσετε, χωρίς να τρα‐
βήξετε ξανά το μοχλό απασφάλισης9 Προειδοποίηση
Η τοποθέτηση αντικειμένων στο
σύστημα πίσω φορέα επιτρέπεται
μόνο εάν το σύστημα έχει συνδεθεί σωστά. Εάν το πίσω σύστημα φο‐
ρέα δεν συνδέεται σωστά, μην το‐
ποθετείτε αντικείμενα στο σύστημα και σύρετε το σύστημα προς ταπίσω. Απευθυνθείτε σε ένα συνερ‐
γείο.
Τοποθετήστε τα πίσω φώτα
Πρώτα αφαιρέστε το πίσω ( 1) και στη
συνέχεια το μπροστινό ( 2) πίσω φως
από τις υποδοχές.
Ανοίξτε εντελώς το στήριγμα του λα‐
μπτήρα στην πίσω πλευρά του πίσω
φωτός.
Σπρώξτε προς τα κάτω το μοχλό σύ‐
σφιξης και σπρώξτε το στήριγμα του
λαμπτήρα στην ασφάλεια μέχρι να
ασφαλίσει.
Πραγματοποιήστε αυτή τη διαδικασία
και για τα δύο πίσω φώτα.

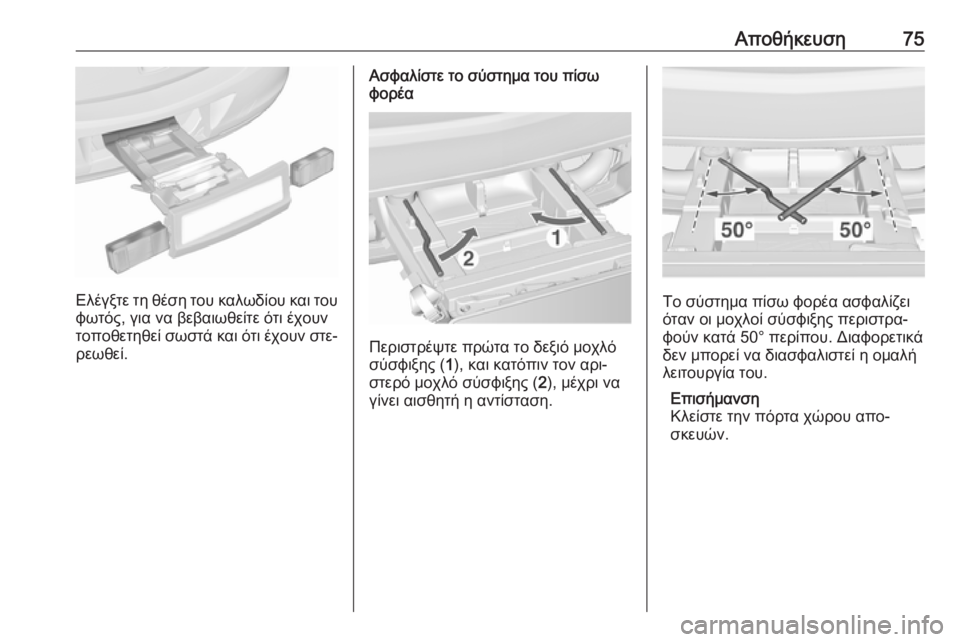

Αποθήκευση75
Ελέγξτε τη θέση του καλωδίου και του
φωτός, για να βεβαιωθείτε ότι έχουν
τοποθετηθεί σωστά και ότι έχουν στε‐
ρεωθεί.
Ασφαλίστε το σύστημα του πίσω
φορέα
Περιστρέψτε πρώτα το δεξιό μοχλό
σύσφιξης ( 1), και κατόπιν τον αρι‐
στερό μοχλό σύσφιξης ( 2), μέχρι να
γίνει αισθητή η αντίσταση.
Το σύστημα πίσω φορέα ασφαλίζει όταν οι μοχλοί σύσφιξης περιστρα‐
φούν κατά 50° περίπου. Διαφορετικά
δεν μπορεί να διασφαλιστεί η ομαλή
λειτουργία του.
Επισήμανση
Κλείστε την πόρτα χώρου απο‐ σκευών.

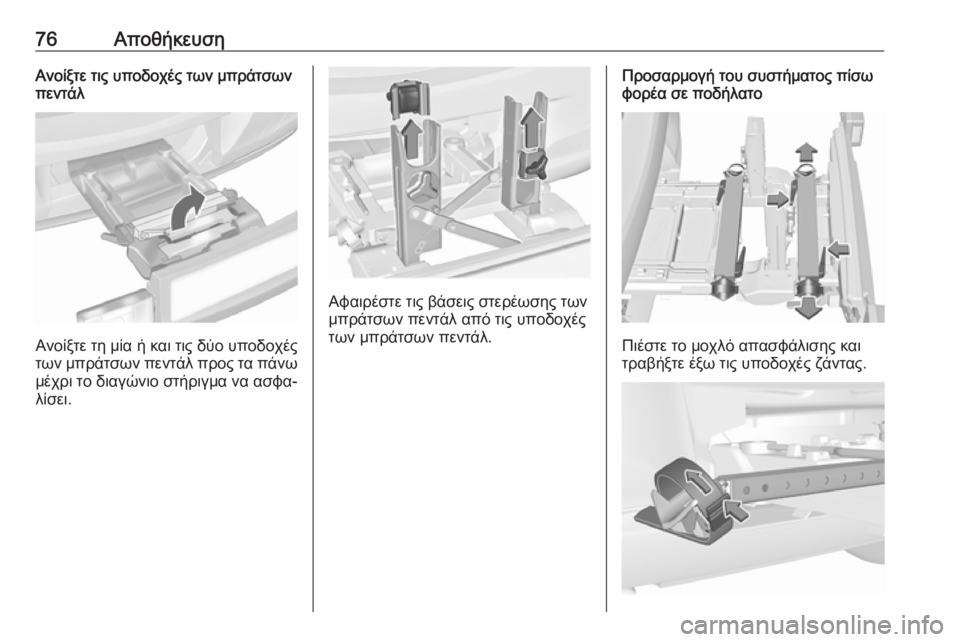

76ΑποθήκευσηΑνοίξτε τις υποδοχές των μπράτσων
πεντάλ
Ανοίξτε τη μία ή και τις δύο υποδοχές
των μπράτσων πεντάλ προς τα πάνω μέχρι το διαγώνιο στήριγμα να ασφα‐
λίσει.
Αφαιρέστε τις βάσεις στερέωσης των
μπράτσων πεντάλ από τις υποδοχές
των μπράτσων πεντάλ.
Προσαρμογή του συστήματος πίσω
φορέα σε ποδήλατο
Πιέστε το μοχλό απασφάλισης και
τραβήξτε έξω τις υποδοχές ζάντας.

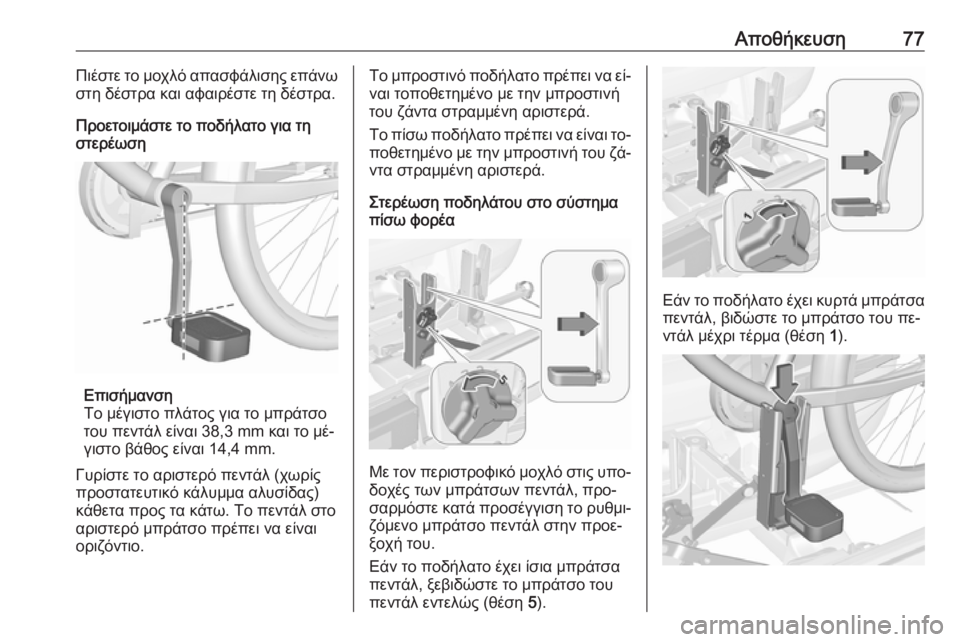

Αποθήκευση77Πιέστε το μοχλό απασφάλισης επάνω
στη δέστρα και αφαιρέστε τη δέστρα.
Προετοιμάστε το ποδήλατο για τη
στερέωση
Επισήμανση
Το μέγιστο πλάτος για το μπράτσο
του πεντάλ είναι 38,3 mm και το μέ‐
γιστο βάθος είναι 14,4 mm.
Γυρίστε το αριστερό πεντάλ (χωρίς
προστατευτικό κάλυμμα αλυσίδας)
κάθετα προς τα κάτω. Το πεντάλ στο
αριστερό μπράτσο πρέπει να είναι
οριζόντιο.
Το μπροστινό ποδήλατο πρέπει να εί‐ ναι τοποθετημένο με την μπροστινή
του ζάντα στραμμένη αριστερά.
Το πίσω ποδήλατο πρέπει να είναι το‐ ποθετημένο με την μπροστινή του ζά‐
ντα στραμμένη αριστερά.
Στερέωση ποδηλάτου στο σύστημα
πίσω φορέα
Με τον περιστροφικό μοχλό στις υπο‐
δοχές των μπράτσων πεντάλ, προ‐
σαρμόστε κατά προσέγγιση το ρυθμι‐
ζόμενο μπράτσο πεντάλ στην προε‐
ξοχή του.
Εάν το ποδήλατο έχει ίσια μπράτσα πεντάλ, ξεβιδώστε το μπράτσο του
πεντάλ εντελώς (θέση 5).
Εάν το ποδήλατο έχει κυρτά μπράτσα
πεντάλ, βιδώστε το μπράτσο του πε‐
ντάλ μέχρι τέρμα (θέση 1).

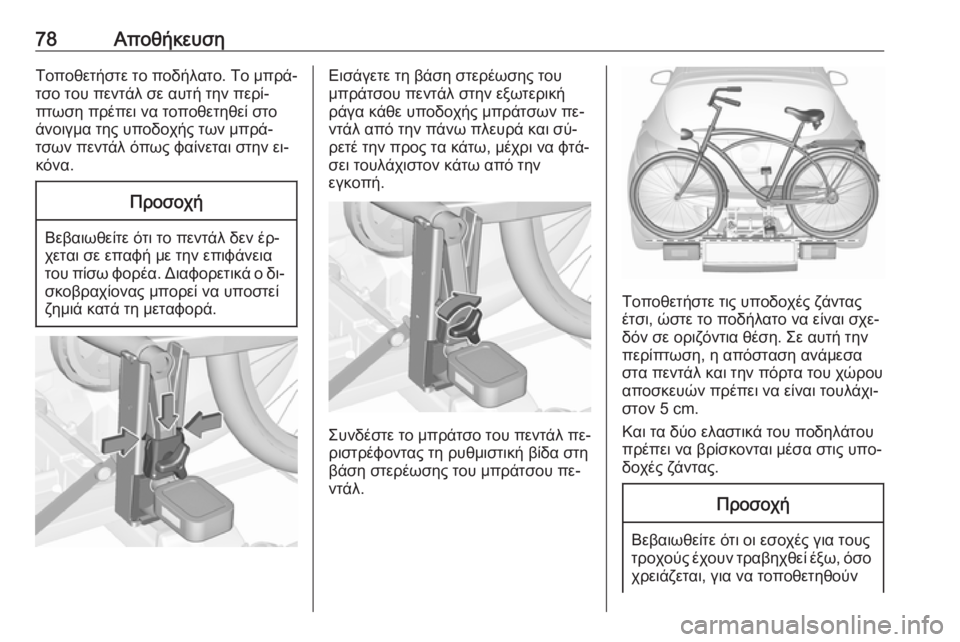

78ΑποθήκευσηΤοποθετήστε το ποδήλατο. Το μπρά‐
τσο του πεντάλ σε αυτή την περί‐
πτωση πρέπει να τοποθετηθεί στο
άνοιγμα της υποδοχής των μπρά‐
τσων πεντάλ όπως φαίνεται στην ει‐
κόνα.Προσοχή
Βεβαιωθείτε ότι το πεντάλ δεν έρ‐
χεται σε επαφή με την επιφάνεια
του πίσω φορέα. Διαφορετικά ο δι‐
σκοβραχίονας μπορεί να υποστεί
ζημιά κατά τη μεταφορά.
Εισάγετε τη βάση στερέωσης του
μπράτσου πεντάλ στην εξωτερική
ράγα κάθε υποδοχής μπράτσων πε‐
ντάλ από την πάνω πλευρά και σύ‐
ρετέ την προς τα κάτω, μέχρι να φτά‐
σει τουλάχιστον κάτω από την
εγκοπή.
Συνδέστε το μπράτσο του πεντάλ πε‐
ριστρέφοντας τη ρυθμιστική βίδα στη
βάση στερέωσης του μπράτσου πε‐
ντάλ.
Τοποθετήστε τις υποδοχές ζάντας
έτσι, ώστε το ποδήλατο να είναι σχε‐
δόν σε οριζόντια θέση. Σε αυτή την
περίπτωση, η απόσταση ανάμεσα
στα πεντάλ και την πόρτα του χώρου
αποσκευών πρέπει να είναι τουλάχι‐
στον 5 cm.
Και τα δύο ελαστικά του ποδηλάτου
πρέπει να βρίσκονται μέσα στις υπο‐
δοχές ζάντας.
Προσοχή
Βεβαιωθείτε ότι οι εσοχές για τους
τροχούς έχουν τραβηχθεί έξω, όσο
χρειάζεται, για να τοποθετηθούν
