2016.5 OPEL ANTARA ABS

Instrumenten en bedieningsorganen73Instrumenten en
bedieningsorganenBedieningsorganen ......................74
Stuurwielverstelling ...................74
Stuurbedieningsknoppen ...........74
Claxon ....................................... 74
Wis-/wasinstallatie voorruit ........75
Wis-/wasinstallatie achterruit .....76
Buitentemperatuur .....................77
Klok ........................................... 78
Elektrische aansluitingen ...........79
Waarschuwingslampen, meters
en controlelampen .......................80
Instrumentengroep ....................80
Snelheidsmeter ......................... 80
Kilometerteller ........................... 80
Dagteller .................................... 81
Toerenteller ............................... 81
Brandstofmeter .......................... 81
Service-display .......................... 82
Versnellingsbakdisplay ..............82
Controlelampen ......................... 82
Richtingaanwijzer ......................84
Gordelverklikker ........................85
Airbag en gordelspanners .........85
Airbag-deactivering ...................85Laadsysteem ............................. 86
Storingsindicatielamp ................86
Service-indicatie ........................86
Remsysteem ............................. 86
Elektrische handrem ..................87
Elektrische handrem defect .......87
Antiblokkeersysteem (ABS) .......87
Opschakelen ............................. 87
Aandrijving op alle wielen ..........88
SPORT-modus .......................... 88
Systeem voor gecontroleerde afdaling ..................................... 88
Stuurbekrachtiging ....................88
Ultrasoonparkeerhulp ................88
Elektronische stabiliteitsregeling ....................88
Elektronische stabiliteitsregeling UIT .............89
Koelvloeistoftemperatuur ...........89
Voorverwarming ........................89
Roetfilter .................................... 89
AdBlue ....................................... 90
Bandenspanningscontrolesys‐ teem ......................................... 90
Motoroliedruk ............................. 90
Motorolie verversen ...................90
Motoroliepeil laag ......................91
Brandstofbesparingsmodus .......91
Te laag brandstofpeil .................91
Brandstoffilter aftappen .............91Startbeveiliging .......................... 91
Motorvermogen verminderd ......91
Rem intrappen ........................... 92
Grootlicht ................................... 92
Automatische koplamphoogteregeling ...........92
Mistlamp .................................... 92
Mistachterlicht ........................... 92
Cruise control ............................ 92
Snelheidswaarschuwing ............92
Controlelampje aanhanger ........92
Portier open ............................... 92
Diefstalalarmsysteem ................93
Informatiedisplays ........................93
Driver Information Center ..........93
Board-Info-Display .....................93
Graphic-Info-Display, Color-Info-Display .................... 96
Boordinformatie ......................... 101
Geluidssignalen .......................101
Bandenspanning .....................102
Tripcomputer .............................. 102
Boordcomputer op Board-Info-Display ................. 102
Boordcomputer op Graphic-
Info-Display of Colour-Info-
Display .................................... 104

84Instrumenten en bedieningsorganenOverzichtORichtingaanwijzer 3 84XGordelverklikker bestuurder
3 85kGordelwaarschuwing passa‐
gier voorin 3 85vAirbags en gordelspanners
3 85*Airbag activeren 3 85pLaadsysteem 3 86ZStoringsindicatielamp 3 86gLaat auto spoedig nakijken
3 86RRemsysteem 3 86mElektrische handrem 3 87pStoring elektrische handrem
3 87uAntiblokkeersysteem (ABS)
3 87[Opschakelen 3 87BAandrijving op alle wielen
3 88SSPORT-modus 3 88uSysteem voor gecontro‐
leerde afdaling 3 882Stuurbekrachtiging 3 88rUltrasoonparkeerhulp
3 88RElektronische stabiliteitsre‐
geling 3 88tElektronische stabiliteitsre‐
geling UIT 3 89WKoelvloeistoftemperatuur
3 89!Voorverwarmen 3 89%Roetfilter 3 89YAdBlue 3 90wBandenspanningscontrole‐
systeem 3 90IMotoroliedruk 3 90¢Motorolie verversen 3 90SMotoroliepeil laag 3 91sBrandstofbesparingsmodus
3 91YTe laag brandstofpeil 3 91UBrandstoffilter aftappen
3 91dStartbeveiliging 3 91#Beperkt motorvermogen
3 91-Rem intrappen 3 92CGrootlicht 3 92qAutomatische koplamphoog‐
teregeling 3 92>Mistlamp 3 92øMistachterlicht 3 92mCruise control 3 92àSnelheidswaarschuwing
3 92áControlelampje aanhanger
3 92(Portier open 3 92aDiefstalalarmsysteem
3 93
Richtingaanwijzer
O brandt of knippert groen.

Instrumenten en bedieningsorganen87Als het bij een draaiende motor blijft
branden, de remmen niet zoals ge‐
woonlijk werken of als het remsys‐
teem lekt, niet proberen te rijden.
Auto ter inspectie en reparatie naar
een werkplaats laten slepen.9 Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Brandt bij een draaiende motor als
het vloeistofpeil voor de remhydrau‐
liek te laag is 3 165.
Remsysteem 3 144.
Elektrische handrem m brandt of knippert rood.
Na het starten van de motor licht m
kort op. Werkplaats raadplegen als het niet oplicht.
Brandt Elektrische handrem is aangetrokken
3 145.
Knippert
Elektrische handrem is niet helemaal
aangetrokken of losgezet.
Schakel de ontsteking in, trap het
rempedaal in en probeer het systeem
te resetten door de elektrische hand‐
rem eerst los te zetten en daarna
weer aan te trekken.
Blijft m knipperen, rijd dan niet door
en roep de hulp van een werkplaats
in.
Elektrische handrem defect
p brandt geel.
Wanneer het contact is ingeschakeld: p brandt kort. Werkplaats raadplegen
als het niet oplicht.
Brandt
De elektrische handrem werkt niet op‐ timaal 3 145.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Antiblokkeersysteem (ABS)
u brandt geel.
Brandt na het inschakelen van de ont‐ steking enkele seconden. Het sys‐
teem is na het doven van het contro‐
lelampje klaar voor gebruik.
Als het controlelampje niet oplicht
wanneer de ontsteking wordt inge‐
schakeld, blijft branden of onderweg
oplicht, is er een storing in het ABS-
systeem. Het remsysteem blijft wer‐
ken, maar dan zonder ABS-regeling.
Als controlelampje u onderweg sa‐
men met het controlelampje voor het
remsysteem R brandt, is er een ern‐
stige storing in het remsysteem. Sys‐ teem onmiddellijk door een werk‐
plaats laten controleren.
Antiblokkeersysteem 3 144.
Opschakelen [ brandt groen.
Voor zuinig rijden wordt opschakelen
aanbevolen.

102Instrumenten en bedieningsorganenBandenspanning
Check-Control
Bij het registreren van een te lage
spanning bij auto's met een banden‐
spanningscontrolesysteem verschijnt
de betreffende informatie op het
Info-Display.
Snelheid verlagen en bandenspan‐
ning zo spoedig mogelijk controleren.
Bandenspanningswaarden controle‐
ren 3 186, 3 217.
Bij aanzienlijk drukverlies verschijnt
een melding waarin wordt aangege‐
ven welke band precies moet worden
gecontroleerd.
Zo spoedig mogelijk de verkeers‐
stroom verlaten zonder hierbij andere weggebruikers in gevaar te brengen.Stoppen en de banden controleren.
Het reservewiel monteren 3 195,
3 198.
Bandenspanningscontrolesysteem 3 187.
Tripcomputer
Boordcomputer op Board-Info-Display
De boordcomputer geeft informatie
over rijgegevens die voortdurend ge‐
registreerd en elektronisch verwerkt
worden. Toegang krijgen tot de auto‐
gegevens in de boordcomputer: de
BC -toets op het "Infotainment"-sys‐
teem of het linker kartelwiel op het
stuurwiel indrukken.
Sommige functies verschijnen in ver‐
korte vorm op het beeldscherm. Zo‐
dra er een functie is geselecteerd,
worden de volgende rijen van de
boordcomputerfunctie weergegeven.
De functies worden in de volgende
volgorde getoond:
● Momentaan verbruik
● Gemiddeld verbruik
● Absoluut verbruik
● Gemiddelde snelheid
● Afgelegde weg
● Actieradius
● Chronometer

Instrumenten en bedieningsorganen103Board-Info-Display 3 93.
Momentaan verbruik
Weergave van het actuele verbruik.
De weergave wisselt snelheidsafhan‐ kelijk:
Weergave in
l/h:minder dan
13 km/uWeergave in
l/100 km:meer dan 13 km/u
Gemiddeld verbruik
Weergave van het gemiddelde ver‐
bruik. De meting kan op elk moment
opnieuw worden gestart.
Absoluut verbruik
Weergave van verbruikte brandstof.
De meting kan op elk moment op‐
nieuw worden gestart.
Gemiddelde snelheid
Weergave van de gemiddelde snel‐
heid. De meting kan op elk moment
opnieuw worden gestart.
Ritonderbrekingen met uitgeschakeld contact worden niet meegerekend.
Afgelegde weg
Weergave van de afgelegde weg. De
meting kan op elk moment opnieuw
worden gestart.
Actieradius De actieradius wordt op basis van de
aanwezige tankinhoud en het huidige
verbruik berekend. Op het display
verschijnen gemiddelde waarden.
Na het tanken wordt de nieuwe actie‐ radius na korte tijd automatisch bijge‐
werkt.Als met de brandstof in de tank min‐
der dan 50 km kan worden gereden,
verschijnt de waarschuwing
Actieradius op het display.
Als met de brandstof in de tank min‐ der dan 30 km kan worden gereden,
verschijnt de waarschuwing Tanken
svp. op het display.
Bevestig de menuoptie 3 93.
Boordcomputergegevens
terugstellen
Gewenste boordcomputerinformatie
selecteren en terugzetten met het lin‐
ker kartelwiel op het stuurwiel of de
knop OK op het "Infotainment"-sys‐
teem.

Instrumenten en bedieningsorganen105De actieradius wordt op basis van de
aanwezige tankinhoud en het huidige
verbruik berekend. Op het display verschijnen gemiddelde waarden.
Na het tanken wordt de nieuwe actie‐ radius na korte tijd automatisch bijge‐
werkt.
Als met de brandstof in de tank min‐
der dan 50 km kan worden gereden,
verschijnt de waarschuwing
Actieradius op het display.
Als met de brandstof in de tank min‐ der dan 30 km kan worden gereden,verschijnt de waarschuwing Tanken
svp. op het display.
Bevestig de menuoptie 3 96.
Momentaan verbruik
Weergave van het actuele verbruik.
De weergave wisselt snelheidsafhan‐ kelijk:Weergave in
l/h:minder dan
13 km/uWeergave in
l/100 km:meer dan 13 km/u
Afgelegde weg
Weergave van de afgelegde weg. De
meting kan op elk moment opnieuw
worden gestart.
Gemiddelde snelheid Weergave van de gemiddelde snel‐
heid. De meting kan op elk moment
opnieuw worden gestart.
Ritonderbrekingen met uitgeschakeld
contact worden niet meegerekend.
Absoluut verbruik Weergave van verbruikte brandstof.
De meting kan op elk moment op‐
nieuw worden gestart.
Gemiddeld verbruik
Weergave van het gemiddelde ver‐
bruik. De meting kan op elk moment
opnieuw worden gestart.
Boordcomputergegevens
terugstellen
In het menu Boordcomputer BC 1 of
BC 2 selecteren.
Gewenste boordcomputerinformatie
selecteren en terugzetten met het lin‐
ker kartelwiel op het stuurwiel of de
knop OK op het "Infotainment"-sys‐
teem.

144Rijden en bedieningen kan de lak, het glas, de afdichtin‐
gen, de lagers en de remonderdelen
beschadigen. Als er zich modder blijft
opstapelen, kan de luchtstroom door
en boven de mechanische onderde‐
len ernstig worden gehinderd. Dit kan leiden tot plaatselijke oververhitting
en storingen aan de onderdelen,
vooral in de motorruimte.
Ervoor zorgen dat het koelblok van de
radiateur en de ruimte tussen de ra‐
diateur en de tussenkoeler/oliekoeler
(indien aanwezig) schoongemaakt
worden om een goede koelende
luchtstroom te behouden. De radia‐
teur en de koelblokken controleren op verstopping (zand, slib enz.).
Het bandprofiel controleren.
De mechanische onderdelen van het
voertuig schoonmaken en controle‐
ren, in het bijzonder de volgende:
● Aandrijfassen, inclusief afsluit‐ hoezen
● Voorste remklauwen, remblok‐ ken en remschijven
● Voorwielophanging
● Afsluithoezen koppelingsvork● Achterste remklauwen, remblok‐ ken en remschijven
● Achterwielophanging
● Brandstoftank en spatscherm
● Ontluchters, assen en brandstof‐
tank
● Lastafhankelijke remdrukbe‐ grenzer
● Tussenbak en spatscherm
● Carter en spatscherm
Het volgende in acht nemen: ● Geen water onder hoge druk di‐ rect op de afdichtingen van het
voertuig spuiten
● De wielen losnemen om alle modder en stenen van de rem‐klauwen te verwijderen en de
remblokken op slijtage te contro‐
leren
● Stenen aan de bovenkant van de
spatschermen verwijderen om
schade aan het carter en de
brandstoftank te voorkomenRemmen
Het remsysteem omvat twee onaf‐
hankelijke remcircuits.
Wanneer een remcircuit uitvalt, kan
de auto nog met het andere circuit
worden afgeremd. De remvertraging
wordt echter alleen bereikt wanneer u het rempedaal stevig intrapt. Hiervooris aanzienlijk meer kracht nodig. De
remweg wordt langer. Alvorens de
reis te vervolgen, de hulp van een werkplaats inroepen.
Bij uitgeschakelde motor verdwijnt de
rembekrachtiging na het een- tot
tweemaal intrappen van het rempe‐
daal. De remwerking wordt hierdoor niet verminderd, maar er is aanzienlijk
meer kracht nodig om het rempedaal
te bedienen. Vooral bij het slepen
hiermee rekening houden.
Controlelamp R 3 86.
Antiblokkeersysteem
Het antiblokkeersysteem (ABS) voor‐ komt dat de wielen blokkeren.

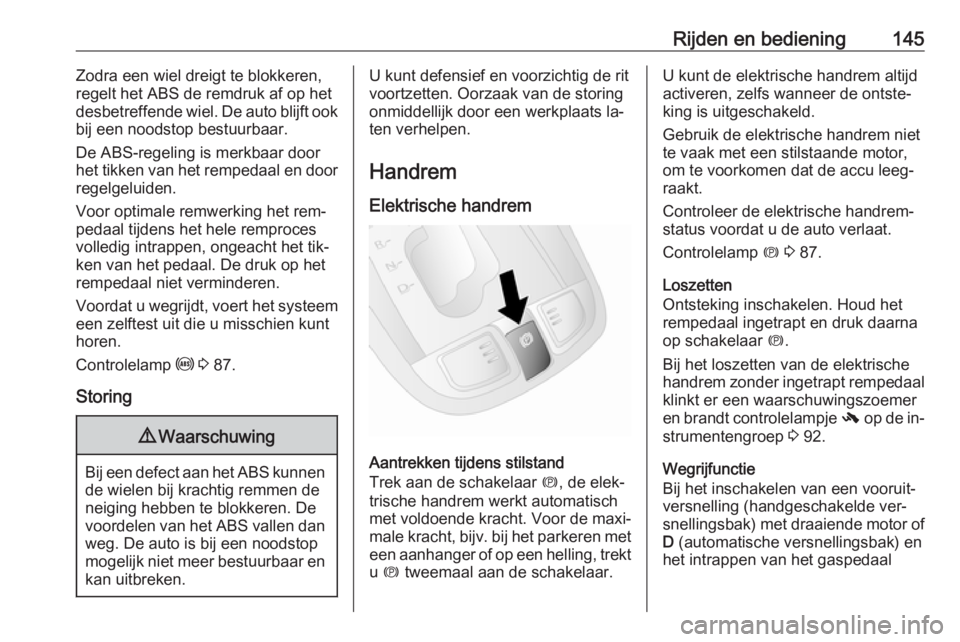

Rijden en bediening145Zodra een wiel dreigt te blokkeren,
regelt het ABS de remdruk af op het
desbetreffende wiel. De auto blijft ook
bij een noodstop bestuurbaar.
De ABS-regeling is merkbaar door
het tikken van het rempedaal en door regelgeluiden.
Voor optimale remwerking het rem‐
pedaal tijdens het hele remproces
volledig intrappen, ongeacht het tik‐
ken van het pedaal. De druk op het rempedaal niet verminderen.
Voordat u wegrijdt, voert het systeem een zelftest uit die u misschien kunt
horen.
Controlelamp u 3 87.
Storing9 Waarschuwing
Bij een defect aan het ABS kunnen
de wielen bij krachtig remmen deneiging hebben te blokkeren. De
voordelen van het ABS vallen dan
weg. De auto is bij een noodstop mogelijk niet meer bestuurbaar en kan uitbreken.
U kunt defensief en voorzichtig de rit
voortzetten. Oorzaak van de storing
onmiddellijk door een werkplaats la‐
ten verhelpen.
Handrem Elektrische handrem
Aantrekken tijdens stilstand
Trek aan de schakelaar m, de elek‐
trische handrem werkt automatisch
met voldoende kracht. Voor de maxi‐
male kracht, bijv. bij het parkeren met
een aanhanger of op een helling, trekt u m tweemaal aan de schakelaar.
U kunt de elektrische handrem altijd
activeren, zelfs wanneer de ontste‐
king is uitgeschakeld.
Gebruik de elektrische handrem niet
te vaak met een stilstaande motor,
om te voorkomen dat de accu leeg‐
raakt.
Controleer de elektrische handrem‐
status voordat u de auto verlaat.
Controlelamp m 3 87.
Loszetten
Ontsteking inschakelen. Houd het
rempedaal ingetrapt en druk daarna
op schakelaar m.
Bij het loszetten van de elektrische
handrem zonder ingetrapt rempedaal
klinkt er een waarschuwingszoemer
en brandt controlelampje - op de in‐
strumentengroep 3 92.
Wegrijfunctie
Bij het inschakelen van een vooruit‐
versnelling (handgeschakelde ver‐
snellingsbak) met draaiende motor of
D (automatische versnellingsbak) en
het intrappen van het gaspedaal
