2016.5 OPEL ADAM Инструкция по эксплуатации (in Russian)

Места для хранения639Предупреждение
Люди не должны находиться в
зоне выдвижения задней сис‐ темы перевозки грузов, это
опасно и может привести к
травме.
Потянуть рычаг освобождения
вверх. Система разблокируется и
будет быстро выдвинута из бам‐
пера.
Полностью вытяните заднюю сис‐
тему перевозки грузов наружу до
щелчка фиксации.
Убедитесь в том, что система не
перемещается назад, если вновь
не поднять рычаг фиксатора.
9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта
система правильно закреплена.
Если задняя несущая система
закреплена неправильно, не ус‐
танавливайте на нее объекты, а
сдвиньте ее назад. Обратитесь
за помощью на станцию техоб‐
служивания.
Раскладывание фонаря подсветки
номерного знака
Поднимите фонарь подсветки но‐
мерного знака и разложите его на‐
зад.

64Места для храненияРазложите задние фонари
Разложите промежуточные петли
обоих задних габаритных фонарей
в стороны до упора.
Разложите оба задних габаритных
фонаря в стороны до упора.
Разложите опоры для колес
Отсоедините ремешок и откиньте в
стороны опоры для колес.
Фиксация задней системы
перевозки грузов
Снимите ремень и отклоните оба
фиксирующих рычага в стороны до упора.
В противном случае безопасная эк‐
сплуатация не обеспечивается.

Места для хранения65Сборка рамы для перевозки
велосипедов
Поднимите раму за заднюю часть
(1) и потяните ее назад.
Разложите раму (2).
Надавите на раму (1) сверху вниз и откиньте поворотную ручку (2) на‐
зад до фиксации.
Нажмите кнопку (1) и снимите ле‐
вую часть держателя (2).
Нажмите кнопку (1) и вставьте ле‐
вую часть держателя в правую (2).
Установка дополнительного
кронштейна
Если вам необходимо перевезти
два велосипеда, перед установкой
первого велосипеда следует уста‐
новить дополнительный крон‐
штейн.

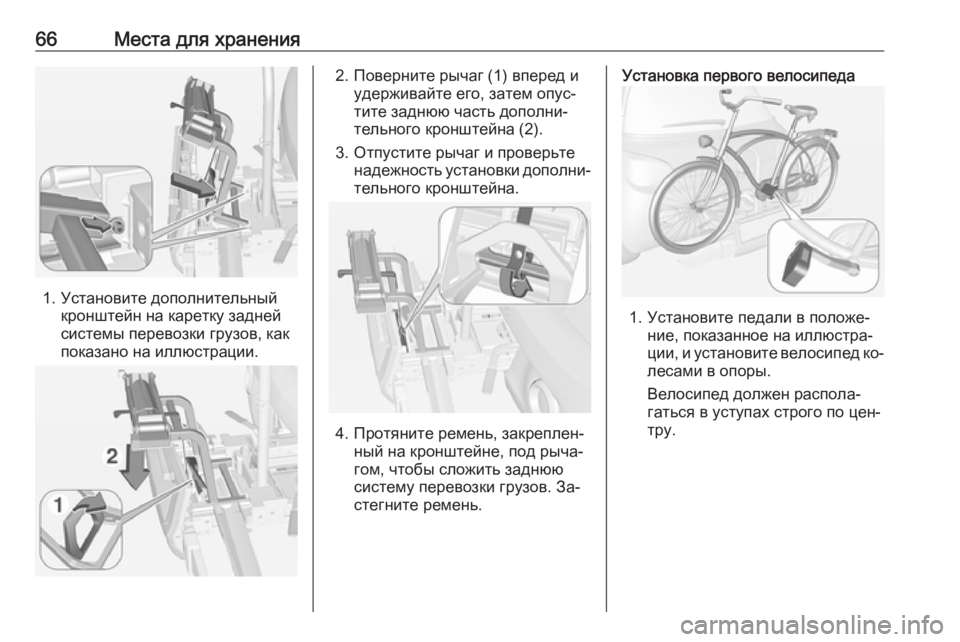

66Места для хранения
1. Установите дополнительныйкронштейн на каретку задней
системы перевозки грузов, как
показано на иллюстрации.
2. Поверните рычаг (1) вперед и удерживайте его, затем опус‐
тите заднюю часть дополни‐
тельного кронштейна (2).
3. Отпустите рычаг и проверьте надежность установки дополни‐
тельного кронштейна.
4. Протяните ремень, закреплен‐ ный на кронштейне, под рыча‐
гом, чтобы сложить заднюю
систему перевозки грузов. За‐
стегните ремень.
Установка первого велосипеда
1. Установите педали в положе‐ ние, показанное на иллюстра‐
ции, и установите велосипед ко‐
лесами в опоры.
Велосипед должен распола‐
гаться в уступах строго по цен‐
тру.

Места для хранения67
2. Закрепите короткий крепежныйкронштейн на раме велоси‐
педа. Поверните ручку по часо‐
вой стрелке, чтобы зафиксиро‐
вать крепление.
3. Закрепите колеса обоих вело‐ сипедов в колесных уступах при
помощи ремней-держателей.
4. Проверить, что велосипед на‐ дежно закреплен.Внимание
Зазор между велосипедом и ав‐томобилем должен составлять
не менее 5 см. При необходимо‐
сти ослабьте гайку руля и по‐
верните его боком.
Установка второго велосипеда
Установка второго велосипеда
проводится аналогично установке
первого велосипеда. При этом,
возможно, потребуются некоторые
дополнительные операции:
1. Прежде чем устанавливать ве‐ лосипед, переведите его пе‐
дали в необходимое положе‐
ние.
2. Устанавливая велосипеды на задней системе перевозки гру‐зов, разворачивайте их пооче‐
редно в одну и в другую сто‐
рону.
3. Выровняйте второй велосипед по первому. Ступицы колес ве‐
лосипедов не должны касаться
друг друга.
4. Закрепляйте задний велосипед с помощью длинного крепеж‐
ного кронштейна и ремней так
же, как и первый велосипед.
Крепежные кронштейны необ‐
ходимо устанавливать парал‐
лельно друг другу.

68Места для хранения
5. Дополнительно закрепите обаколеса заднего велосипеда в
колесных уступах при помощи
хомутов.
Рекомендуется закрепить на зад‐
нем велосипеде предупреждаю‐
щий знак, чтобы привлечь внима‐
ние других водителей.
Сложите заднюю систему
перевозки грузов
Заднюю систему перевозки грузов
можно сложить, чтобы открыть до‐
ступ к багажному отделению.
● Без дополнительного крон‐ штейна:Нажмите на рычаг (1), чтобы
открепить его.
Потяните раму (2) назад,
чтобы сложить заднюю сис‐ тему перевозки грузов.
● С дополнительным кронштей‐ ном:
9Предупреждение
Разблокируя заднюю систему
перевозки грузов, будьте
крайне осторожны: система на‐
клонится назад. Опасность
травмирования.
Удерживайте раму (1) заднего
велосипеда одной рукой, а вто‐ рой потяните за петлю (2),
чтобы разблокировать крепле‐
ние.
Удерживайте задний велоси‐
пед обеими руками и сложите
заднюю систему перевозки гру‐
зов.
При раскладывании задней сис‐
темы перевозки грузов автомати‐
чески включаются задние габарит‐
ные огни.

Места для хранения699Предупреждение
Задвигая каретку задней сис‐
темы перевозки грузов, про‐
верьте, чтобы она надежно за‐
фиксировалась в сложенном по‐ ложении.
Снятие велосипедов
Освободить фиксирующие реме‐
шки на обеих шинах велосипеда.
Поверните ручку против часовойстрелки и снимите крепежные
кронштейны.
Снятие дополнительного
кронштейна
1. Сложите колесные уступы.
2. Расстегните ремень.
3. Отведите рычаг (1) вперед и удерживайте его.
4. Поднимите дополнительный кронштейн (2) за задний край иснимите его.
Разборка рамы для перевозки
велосипедов
Нажмите кнопку (1) и снимите верх‐
нюю часть держателя (2).

70Места для хранения
Нажмите кнопку (1) и установите на
место держатель (2).
Разместите крепежный кронштейн,
как показано на иллюстрации.
Поверните ручку (1) вбок, чтобы от‐ соединить и поднять раму (2).
Сложите раму назад и подтолкните
вперед до упора (1).
Надавите на заднюю часть рамы
(2) сверху вниз.
Сложите опоры для колес
Сложите опоры для колес. Закре‐
пите ремень.
Аккуратно уложите пристяжные
ремни.
Разблокируйте заднюю систему
перевозки грузов
