2015 YAMAHA YZF-R3 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-20
6
9. Aperte a contraporca situada na ala-vanca da embraiagem.
PAU37914
Verificação da folga d a alavanca
d o travãoNão deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solici-
te a um concessionário Yamaha que ins-
peccione o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca do travão po de in dicar a pre-
sença de ar no sistema hi dráulico. Se
houver ar no sistema hi dráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes d e utilizar o veículo.
O ar no sistema hi dráulico diminuirá o
d esempenho dos travões, o que po derá
resultar na per da de controlo e num aci-
d ente.
PAU36504
Interruptores das luzes dos tra-
võesA luz do travão, que é activada pelo pedal
do travão e pela alavanca do travão, deve
acender-se imediatamente antes da trava-
gem se concluir. Se necessário, solicite a
um concessionário Yamaha que ajuste os
interruptores da luz do travão.
1. Fenda
2. Prolongamento
3. Carenagem do lado direito
3
1
2
21
1. Sem folga da alavanca do travão
1
UB02P0P0.book Page 20 Thursday, January 15, 2015 5:09 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-21
6
PAU22393
Verificação das pastilhas dos
travões da frente e d e trásDeverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU22432
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com ranhuras indicadoras
de desgaste, que lhe permitem verificar o
desgaste da pastilha do travão sem ter de
desmontar o travão. Para verificar o des-
gaste da pastilha do travão, verifique as ra-
nhuras indicadoras do desgaste. Caso uma
pastilha do travão se tenha gasto até ao
ponto em que as ranhuras indicadoras de desgaste tenham quase desaparecido, so-
licite a um concessionário Yamaha que
substitua as pastilhas do travão como um
conjunto.
PAU36721
Pastilhas
do travão de trás
Cada uma das pastilhas do travão traseiro
está equipada com ranhuras indicadoras
de desgaste, que lhe permitem verificar o
desgaste da pastilha do travão sem ter de
desmontar o travão. Para verificar o des-
gaste da pastilha do travão, verifique as ra-
nhuras indicadoras do desgaste. Caso uma
pastilha do travão se tenha gasto até ao
ponto em que as ranhuras indicadoras de
desgaste tenham quase desaparecido, so- licite a um concessionário Yamaha que
substitua as pastilhas do travão como um
conjunto.
1. Ranhura indicadora de desgaste da pastilha
do travão
1 1
1. Ranhura indicadora de desgaste da pastilha
do travão
1 1
UB02P0P0.book Page 21 Thursday, January 15, 2015 5:09 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-22
6
PAU40262

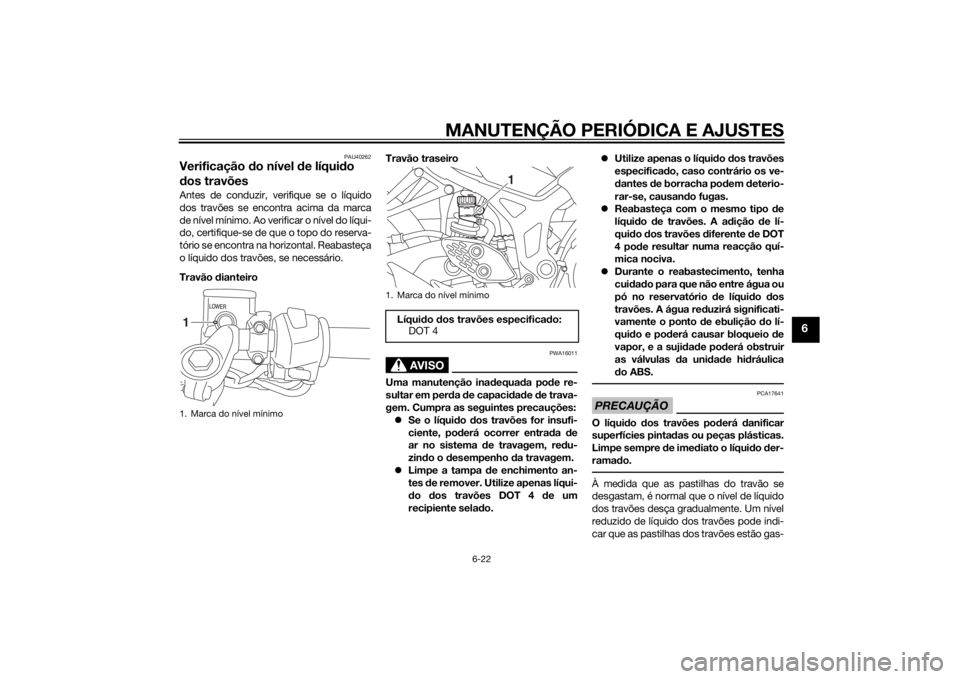

Verificação do nível de líqui do
d os travõesAntes de conduzir, verifique se o líquido
dos travões se encontra acima da marca
de nível mínimo. Ao verificar o nível do líqui-
do, certifique-se de que o topo do reserva-
tório se encontra na horizontal. Reabasteça
o líquido dos travões, se necessário.
Travão d ianteiro Travão traseiro
AVISO
PWA16011
Uma manutenção ina
dequa da po de re-
sultar em per da de capaci dad e de trava-
gem. Cumpra as seguintes precauções:
 Se o líqui do dos travões for insufi-
ciente, po derá ocorrer entra da de
ar no sistema de travagem, re du-
zin do o d esempenho da travagem.
 Limpe a tampa de enchimento an-
tes de remover. Utilize apenas líqui-
d o dos travões DOT 4 de um
recipiente sela do. 
Utilize apenas o líqui do dos travões
especifica do, caso contrário os ve-
d antes de borracha po dem deterio-
rar-se, causan do fugas.
 Reabasteça com o mesmo tipo de
líquid o de travões. A a dição de lí-
qui do dos travões diferente de DOT
4 po de r

esultar numa reacção quí-
mica nociva.
 Durante o reabastecimento, tenha
cui dad o para que não entre água ou
pó no reservatório de líqui do dos
travões. A água re duzirá significati-
vamente o ponto de ebulição do lí-
qui do e po derá causar bloqueio de
vapor, e a suji dad e po derá obstruir
as válvulas d a unidad e hi dráulica
d o ABS.
PRECAUÇÃO
PCA17641
O líqui do dos travões po derá danificar
superfícies pinta das ou peças plásticas.
Limpe sempre de imed iato o líqui do der-
ramad o.À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gradualmente. Um nível
reduzido de líquido dos travões pode indi-
car que as pastilhas dos travões estão gas-
1. Marca do nível mínimo1
1. Marca do nível mínimo
Líquido d os travões especifica do:
DOT 4
1
UB02P0P0.book Page 22 Thursday, January 15, 2015 5:09 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
6
tas e/ou fuga no sistema de travagem. Por
conseguinte, verifique se as pastilhas dos
travões estão gastas e se o sistema de tra-
vagem apresenta fugas. Se o nível de líqui-
do dos travões descer repentinamente,
solicite a um concessionário Yamaha que
verifique qual a causa antes de conduzir.
PAU22733
Mudança do líqui do dos travõesSolicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na tabela de lubrificação
e manutenção periódica. Para além disso,
mande substituir os vedantes de óleo dos
cilindros mestre e das pinças, assim como
os tubos dos travões, nos intervalos espe-
cificados a seguir ou sempre que apresen-
tem danos ou fugas.
 Vedantes de óleo: Substitua de dois
em dois anos.
 Tubos dos travões: Substitua de qua-
tro em quatro anos.
PAU22762
Folga da corrente de transmis-
sãoA folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU22776
Verificação da folga da corrente de
transmissão 1. Coloque o motociclo no descanso la- teral.NOTAAo verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter
qualquer tipo de carga.2. Mude a transmissão para ponto mor-
to.
3. Meça a folga da corrente de transmis- são como indicado.
Folga da corrente de transmissão:
35.0–45.0 mm (1.38–1.77 in)
UB02P0P0.book Page 23 Thursday, January 15, 2015 5:09 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
6
4. Se a folga da corrente de transmissãoestiver incorreta, ajuste-a do modo
que se segue.
PAU62980
Ajuste da folga da corrente de transmis-
são
Consulte um concessionário Yamaha antes
de ajustar a folga da corrente de transmis-
são. 1. Retire a tampa da polia da corrente de
transmissão e desaperte a porca do
eixo e a contraporca de cada um dos
lados do braço oscilante. 2. Para apertar a corrente de transmis-
são, rode a cavilha ajustadora da folga
da corrente de transmissão em am-
bos os lados do braço oscilante na di-
recção (a). Para desapertar a corrente
de transmissão, rode a cavilha ajusta-
dora em ambos os lados do braço os-
cilante na direcção (b) e empurre a
roda traseira para a frente.
PRECAUÇÃO: Uma folga inad equa-
d a da corrente de transmissão so-
brecarregará o motor assim como
outras peças vitais do motociclo e
pod e provocar patinagem ou que-
bra da corrente. Para evitar que isto
ocorra, mantenha a folga da cor-
rente de transmissão d entro dos li-
mites especifica dos.
[PCA10572]
NOTAUtilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as polias da
corrente de transmissão estão na mesma
posição para obter um correto alinhamento
das rodas.
1. Folga da corrente de transmissão
1
1. Porca do eixo
2. Contraporca
3. Tampa da polia da corrente de transmissão
2
1
3
1. Porca ajustadora da folga da corrente de
transmissão
1
(a)(b)
UB02P0P0.book Page 24 Thursday, January 15, 2015 5:09 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
6
3. Aperte a porca do eixo e, depois, ascontraporcas em conformidade com
os binários especificados.
4. Certifique-se de que as polias da cor- rente de transmissão estão na mesma
posição, a folga da corrente de trans-
missão está correta, e a corrente de
transmissão se move suavemente.
5. Coloque as tampas da polia da cor- rente de transmissão.
PAU23026
Limpeza e lubrificação d a cor-
rente de transmissãoA corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapida-
mente, especialmente quando conduz o
veículo em áreas poeirentas ou húmidas.
Faça a manutenção da corrente de trans-
missão do seguinte modo:PRECAUÇÃO
PCA10584
A corrente de transmissão deverá ser lu-
brificad a após lavar o motociclo, con du-
zir à chuva ou con duzir em áreas
húmi das.1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia. PRECAUÇÃO: Para evitar
d anificar os anéis de ved ação em
O, não lave a corrente d e transmis-
são a vapor, a alta pressão nem
com solventes inapropria dos.
[PCA11122]
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de veda-
ção em O. PRECAUÇÃO: Não utilizeóleo
do motor ou qualquer outro lu-
brificante para a corrente de trans-
missão, pois estes po dem conter
substâncias que po dem danificar
os anéis de ve dação em O.
[PCA11112]
1. Marcas de alinhamento
2. Polia da corrente de transmissãoBinários de aperto:
Porca do eixo:
57 Nm (5.7 m·kgf, 41 ft·lbf)
Contraporca: 16 Nm (1.6 m·kgf, 12 ft·lbf)
1
2
UB02P0P0.book Page 25 Thursday, January 15, 2015 5:09 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
6
PAU23098
Verificação e lubrificação dos
cabosAntes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais da-
nos no receptáculo exterior d os cabos
pod em resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos danifica dos assim
que possível, para evitar situações de in-
segurança.
[PWA10712] PAU49921
Verificação e lubrificação
do pu-
nho e do cabo do acelera dorO funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
PAU44275
Verificação e lubrificação d os
pe dais do travão e d e mudança
d e veloci dad esAntes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Pe dal do travão
Pe dal de mu dança de veloci dad es
Lubrificante recomen
dad o:
Lubrificante para cabos Yamaha ou
outro lubrificante para cabos ade-
quado
UB02P0P0.book Page 26 Thursday, January 15, 2015 5:09 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-27
6
PAU23144
Verificação e lubrificação das
alavancas do travão e da em-
braiagemAntes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá
lubrificar os pivôs da alavanca.
Alavanca do travão
Alavanca da embraiagem
Lubrificante recomen
dad o:
Massa de lubrificação de sabão de
lítio
Lubrificantes recomen dad os:
Alavanca do travão:
Massa de lubrificação de silicone
Alavanca da embraiagem: Massa de lubrificação de sabão
de lítio
UB02P0P0.book Page 27 Thursday, January 15, 2015 5:09 PM
