2015 YAMAHA YZF-R3 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-28
6
PAU23203
Verificação e lubrificação do
d escanso lateralAntes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AVISO
PWA10732
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o d escanso lateral po de bater no
chão e distrair o con dutor, resultan do
numa possível per da de controlo.
PAUM1653
Lubrificação d os pivôs do braço
oscilanteOs pivôs do braço oscilante devem ser lu-
brificados por um concessionário Yamaha
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
UB02P0P0.book Page 28 Thursday, January 15, 2015 5:09 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-29
6
PAU23273
Verificação da forquilha dianteiraO estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do esta do
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
d evi damente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU23285
Verificação da direcçãoOs rolamentos da direcção gastos ou sol-
tos podem provocar situações de perigo.
Portanto, o funcionamento da direcção de-
verá ser verificado do modo que se segue
e nos intervalos de tempo especificados na
tabela de lubrificação e manutenção perió-
dica.
1. Levante a roda dianteira do chão. (Consulte a página 6-37.) AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
d e este tombar.
[PWA10752]
2. Segure as extremidades inferiores
das pernas da forquilha dianteira e
tente deslocá-las para a frente e para
trás. Se sentir alguma folga, solicite a
um concessionário Yamaha que veri-
fique e repare a direcção.
UB02P0P0.book Page 29 Thursday, January 15, 2015 5:09 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-30
6
PAU23292
Verificação dos rolamentos de
ro daOs rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
PAU62521
BateriaA bateria encontra-se por baixo do assento
do condutor. (Consulte a página 3-18.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
electrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
 O electrólito é venenoso e perigoso
pois contém áci do sulfúrico, o qual
provoca queimad uras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os olhos quan
do trabalhar perto de
baterias. Em caso de contacto,
efectue os seguintes PRIMEIROS
SOCORROS.

abun dante.
INTERNOS: Beba gran des quan-
ti d ad es de água ou leite e chame
ime diatamente um mé dico.
OLHOS: Lave com água d urante
15 minutos e procure ime diata-
mente cui dad os mé dicos.
 As baterias pro duzem hi drogénio
explosivo. Por conseguinte, mante-
nha a bateria afasta da de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quan do a esti-
ver a carregar num espaço fecha-
d o.
 MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
PRECAUÇÃO
PCA10621
Nunca tente retirar as tampas dos ele-
mentos da bateria, uma vez que ao fazê-
lo po derá provocar d anos permanente-
mentes na bateria.
1. Bateria
2. Fio de bateria negativo (preto)
3. Fio de bateria positivo (vermelho)
1
2
3
UB02P0P0.book Page 30 Thursday, January 15, 2015 5:09 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-31
6
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios eléctricos
opcionais.PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-áci do com regulação por válvula), é
necessário um carrega dor de baterias
especial (tensão constante). A utilização
d e um carrega dor de baterias conven-
cional danificará a bateria.Acon dicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
ro dad a para “ ” e, em segui da,
d esligar o fio negativo antes d e
d esligar o fio positivo.
[PCA17712]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente. 3. Carregue totalmente a bateria antes
de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se a
chave está ro dad a para “ ” e, em
segui da, ligar o fio positivo antes de
ligar o fio negativo.
[PCA17722]
4. Após a instalação, certifique-se de que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carrega da.
Guar dar uma bateria descarrega da po-
d erá provocar danos permanentes na
mesma.
PAUN0820
Substituição dos fusíveisO fusível principal encontra-se por baixo
do assento de passageiro. (Consulte a pá-
gina 3-18.)
Para aceder ao fusível principal, proceda
da forma que se segue.
1. Retire o assento do passageiro. (Con-
sulte a página 3-18.)
2. Retire a prateleira retirando os fixado- res rápidos.
3. Puxe a cobertura do relé do motor de arranque para trás e, depois, desligue
o acoplador do relé do motor de ar-
ranque conforme ilustrado.1. Fixador rápido
2. Prateleira
2
1
UB02P0P0.book Page 31 Thursday, January 15, 2015 5:09 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-32
6
4. Ligue o acoplador do relé do motor dearranque e, depois, empurre a cober-
tura para a posição original.
5. Coloque a prateleira na posição origi- nal e depois instale os fixadores rápi-
dos.
6. Instale o assento do passageiro.

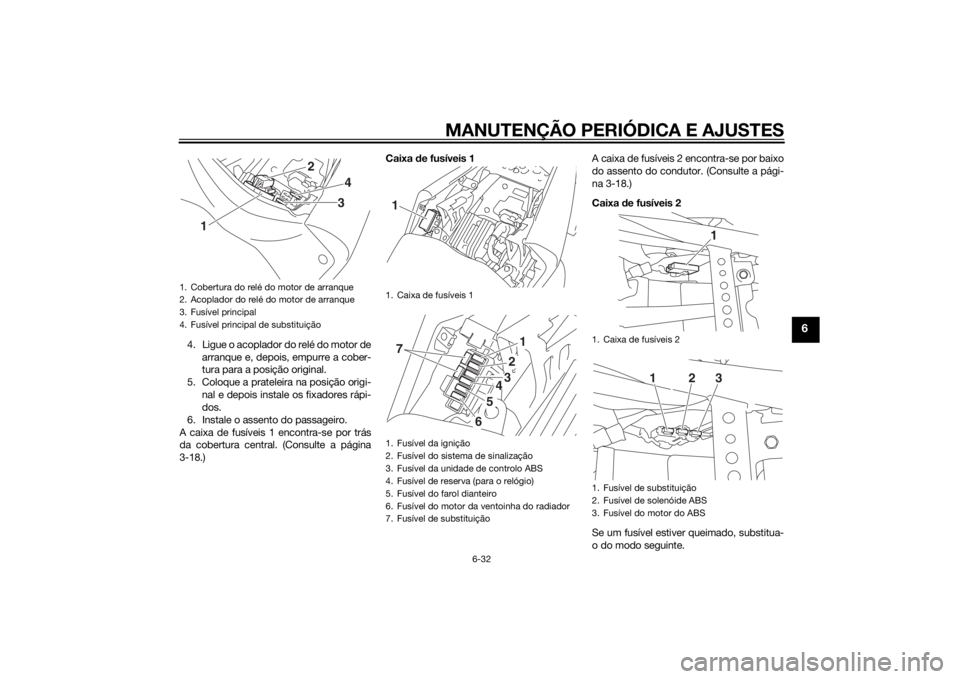

A caixa de fusíveis 1 encontra-se por trás
da cobertura central. (Consulte a página
3-18.) Caixa
de fusíveis 1 A caixa de fusíveis 2 encontra-se por baixo
do assento do condutor. (Consulte a pági-
na 3-18.)
Caixa de fusíveis 2
Se um fusível estiver queimado, substitua-
o do modo seguinte.1. Cobertura do relé do motor de arranque
2. Acoplador do relé do motor de arranque
3. Fusível principal
4. Fusível principal de substituição
1
2
34
1. Caixa de fusíveis 1
1. Fusível da ignição
2. Fusível do sistema de sinalização
3. Fusível da unidade de controlo ABS
4. Fusível de reserva (para o relógio)
5. Fusível do farol dianteiro
6. Fusível do motor da ventoinha do radiador
7. Fusível de substituição17
123
56
4
1. Caixa de fusíveis 2
1. Fusível de substituição
2. Fusível de solenóide ABS
3. Fusível do motor do ABS
1
123
UB02P0P0.book Page 32 Thursday, January 15, 2015 5:09 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-33
6
1. Rode a chave para “ ” e desligue ocircuito eléctrico em questão.
2. Retire o fusível queimado e instale um novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomen dad a, para evitar causar
gran des danos no sistema eléctrico
e possivelmente um incên dio.
[PWA15132]
3. Rode a chave para “ ” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
PAU39014
Substituição da lâmpa da do farol
d ianteiroEste modelo está equipado com lâmpadas
do farol dianteiro de halogéneo. Se uma
lâmpada do farol dianteiro se fundir, subs-
titua-a do modo que se segue.PRECAUÇÃO
PCA10651
Tenha cui dad o para não d anificar as se-
guintes peças:  Lâmpa da do farol dianteiro
Não toque na parte em vi dro da
lâmpa da do farol dianteiro para evi-
tar que se suje com óleo, caso con-
trário a transparência do vi dro, a
luminosi dad e da lâmpa da e o seu
tempo de duração serão a dversa-
mente afecta dos. Limpe minucio-
samente quaisquer vestígios d e
suji dad e e d e marcas de ded os, uti-
lizan do um pano hume deci do com
álcool ou diluente.
 Lente do farol dianteiro
Não cole nenhum tipo d e película
colori da nem autocolantes na lente
d o farol dianteiro.
Não utilize uma lâmpa da do farol
d ianteiro com um consumo em
wat
ts superior ao especifica do.
Fusíveis especifica dos:
Fusível principal: 30.0 A
Fusível do farol dianteiro: 15.0 A
Fusível do sistema de sinalização:
7.5 A
Fusível da ignição: 15.0 A
Fusível do motor da ventoinha do
radiador: 7.5 A
Fusível motor ABS: 30.0 A
Fusível de solenóide ABS:
15.0 A
Fusível da unidade de controlo
ABS:
7.5 A
Fusível de reserva: 7.5 A
UB02P0P0.book Page 33 Thursday, January 15, 2015 5:09 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-34
6
1. Retire a cobertura da lâmpada do faroldianteiro, rodando-a no sentido con-
trário ao dos ponteiros do relógio.
2. Desligue o acoplador do farol diantei- ro. 3. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fun-
dida.
4. Coloque uma nova lâmpada do farol dianteiro e fixe-a com o respectivo su-
porte.
5. Ligue o acoplador do farol dianteiro. 6. Instale a cobertura da lâmpada do fa-
rol dianteiro, rodando-a no sentido
dos ponteiros do relógio.
7. Solicite a um concessionário Yamaha que ajuste o feixe do farol dianteiro,
caso necessário.1. Não toque na parte em vidro da lâmpada.
1. Cobertura da lâmpada do farol dianteiro1
1. Acoplador do farol dianteiro
1. Suporte da lâmpada do farol dianteiro
1
1
UB02P0P0.book Page 34 Thursday, January 15, 2015 5:09 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
6
PAU39021
Lâmpada dos mínimosSe a lâmpada dos mínimos não se acen-
der, solicite a um concessionário Yamaha
que verifique o circuito eléctrico ou que
substitua a lâmpada.
PAU24182
Luz do travão/farolim traseiroEste modelo está equipado com uma luz
do travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.
PAU62590
Substituição de uma lâmpa da do
sinal de mu dança de direcção1. Retire a lente do sinal de mudança de
direcção, removendo o respectivo pa-
rafuso.
2. Retire o receptáculo da lâmpada do sinal de mudança de direcção (em
conjunto com a lâmpada), rodando-o
no sentido contrário ao dos ponteiros
do relógio.
1. Mínimos1
1. Lente do sinal de mudança de direcção
2. Parafuso
1
2
UB02P0P0.book Page 35 Thursday, January 15, 2015 5:09 PM
