PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
remwerking, waar door u de macht over
het stuur zou kunnen verliezen met een
on geluk als gevol g.
DAU36504
RemlichtschakelaarsHet remlicht, dat wordt geactiveerd door
het rempedaal en de remhendel, moet op-
lichten nét voordat de remmen aangrijpen.
Laat de remlichtschakelaars indien nodig
door een Yamaha dealer afstellen.
DAU22393
Controleren van voor- en achter-
remb lokkenDe remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22432
Remblokken voorrem
Elk voorremblok is voorzien van slijtage-in-
dicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven1. Slijtage-indicatorgroef remblok
1 1
UB02D0D0.book Page 20 Thursday, January 15, 2015 5:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te vervangen.
DAU36721
Rem blokken achterrem
Elk achterremblok is voorzien van slijtage-
indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven
vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te vervangen.
DAU40262
Controleren van remvloeistofni-
veauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van
het reservoir horizontaal staat. Vul indien
nodig remvloeistof bij.
Voorrem Achterrem
WAARSCHUWING
DWA16011
Onjuist uit
gevoer d on derhou d kan resul-
teren in verlies van remvermo gen. Neem
d e vol gen de voorzor gsmaatre gelen in
acht:  Bij een te laa g remvloeistofniveau
kan lucht b innendringen in het rem-
systeem, waard oor de rempresta-
ties afnemen.
 Reini g de reservoir dop alvorens
d eze te verwij deren. Ge bruik uit-
sluiten d DOT 4 remvloeistof uit een
onaan geb roken verpakkin g.
1. Slijtage-indicatorgroef remblok
1
1
1. Merkstreep minimumniveau1
1. Merkstreep minimumniveauAanbevolen remvloeistof:
DOT 4
1
UB02D0D0.book Page 21 Thursday, January 15, 2015 5:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
Gebruik uitsluiten d d e aan bevolen
remvloeistof, an ders kunnen d e
ru bberaf dichtin gen beschad igd ra-
ken met lekkag e tot gevolg.
 Vul bij met hetzelf de type remvloei-
stof. Toevoe gin g van een an der
type remvloeistof dan DOT 4 kan re-
sulteren in een scha delijke chemi-
sche reactie.
 Pas op en zor g d at tij dens het b ij-
vullen geen water of stof het rem-
vloeistofreservoir binnen drin gen.
Water zal het kookpunt van de rem-
vloeistof aanzienlijk verla gen zo dat
d amp belvormin g kan optred en en
vuil de hy draulisch bed ien de klep-
pe

n van d e ABS eenhei d kan ver-
stoppen.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
on der delen bescha dig en. Veeg g emors-
te remvloeistof stee ds direct af.Naarmate de remblokke n afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op lekkage. Vraag als het remvloeistofniveau
plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
DAU22733
Remvloeistof verversenVraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema. Laat bovendien de
oliekeerringen van de hoofdremcilinders,
de remklauwen en de remslangen vervan-
gen volgens de intervalperioden of wan-
neer ze lek of beschadigd zijn.
 Vloeistofafdichtingen: Vervang elke
twee jaar.
 Remslangen: Vervang elke vier jaar.
UB02D0D0.book Page 22 Thursday, January 15, 2015 5:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
DAU22762
Spanning aan drijfkettin gDe spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU22776
Aandrijfkettin g controleren op spannin g
1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-
wicht op de motorfiets rusten.2. Schakel de versnellingsbak in de vrij- stand.
3. Meet de spanning van de aandrijfket- ting zoals getoond. 4. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU62980
Om de spanning van de aan drijfkettin g
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt. 1. Verwijder de afdekking van de ketting- spanner en draai dan de asmoer en de
borgmoer aan weerszijden van de
achterbrug terug. 2. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken. LET
OP: Een onjuiste ketting spanning
lei dt tot over belastin g van d e motor
en an dere essentiële on der delen
van de machine en kan resulteren in
overslaan of breken van de kettin g.
Hou d om d it te voorkomen de ket-
tin gspannin g b innen de gespecifi-
ceer de waar den.
[DCA10572]
Spannin g aan drijfkettin g:
35.0–45.0 mm (1.38–1.77 in)
1. Spanning aandrijfketting
1
1. Wielasmoer
2. Borgmoer
3. Afdekking kettingspanner
2
1
3
UB02D0D0.book Page 23 Thursday, January 15, 2015 5:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
OPMERKINGGebruik voor een goede wieluitlijning de
uitlijnmerktekens aan beide zijden van de
achterbrug om zeker te zijn dat beide ket-
tingspanners dezelfde positie hebben.
3. Trek de asmoer en daarna de borg-moeren aan met de voorgeschreven
aanhaalmomenten.
4. Zorg ervoor dat de kettingspanners in dezelfde stand staan, dat de spanning
van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
5. Breng de afdekkingen van de ketting- spanners aan.
DAU23026
Aan drijfkettin g reini gen en sme-
renDe aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10584
De aan drijfkettin g moet wor den ge-
smeer d na dat de motorfiets is g ewassen
of ermee in d e regen of in vochti ge ge-
b ie den is gered en.1. Reinig de aandrijfketting met petrole-
um en een zacht borsteltje. LET OP:
Reini g d e aan drijfkettin g niet met
stoomreini gers, ho ged rukreini gers
of on geschikte oplosmi ddelen om
scha de aan d e O-ringen te voorko-
men.
[DCA11122]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met speciale smering voor o-ringkettin-
gen. LET OP: Bren g g een motorolie
of an dere smeermi ddelen aan op de
1. Stelmoer spanning aandrijfketting
1. Uitlijnmerktekens
2. Aandrijfkettingspanner
1
(a)(b)
1
2
Aanhaalmomenten:
Wielasmoer:
57 Nm (5.7 m·kgf, 41 ft·lbf)
Borgmoer: 16 Nm (1.6 m·kgf, 12 ft·lbf)
UB02D0D0.book Page 24 Thursday, January 15, 2015 5:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
aandrijfkettin g, deze kunnen stof-
fen bevatten die de O-rin gen kun-
nen bescha dig en.
[DCA11112] DAU23098
Ka
bels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Scha de aan d e buiten behuizin g van ka-
b els kan lei den tot interne roestvormin g
en storin g veroorzaken met de bewe-
g in g van kab els. Vervan g b escha digde
kab els zo snel mo gelijk om onveili ge
omstan dig he den te voorkomen.
[DWA10712] DAU49921
Controleren en smeren van
gas-
g reep en gaska belDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
Aan bevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UB02D0D0.book Page 25 Thursday, January 15, 2015 5:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
DAU44275
Rem- en schakelpedalen contro-
leren en smerenDe werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden ge-
smeerd.
Rempe daal
Schakelpe daal
DAU23144
Rem- en koppelin gshend els con-
troleren en smerenDe werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhen del
Koppelin gshen del
Aan bevolen smeermi ddel:
Lithiumvet
UB02D0D0.book Page 26 Thursday, January 15, 2015 5:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6
DAU23203

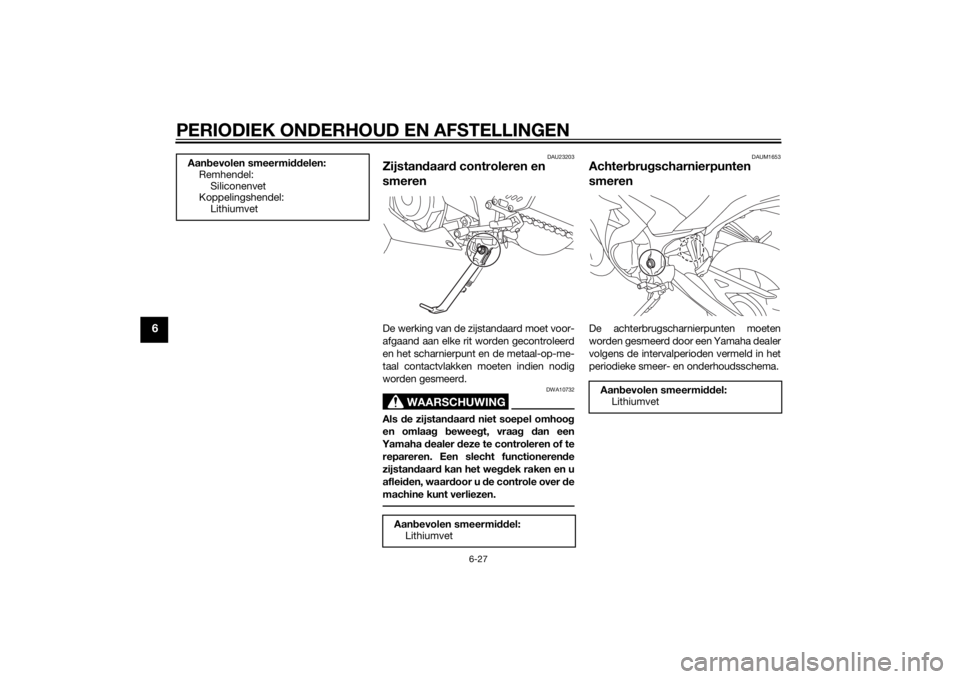

Zijstandaar d controleren en
smerenDe werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10732
Als de zijstan daar d niet soepel omhoo g
en omlaag beweeg t, vraa g dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functioneren de
zijstan daar d kan het we gdek raken en u
aflei den, waar door u de controle over de
machine kunt verliezen.
DAUM1653
Achter bru gscharnierpunten
smerenDe achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
Aan
bevolen smeermi ddelen:
Remhendel:
