PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
6
DAU23273

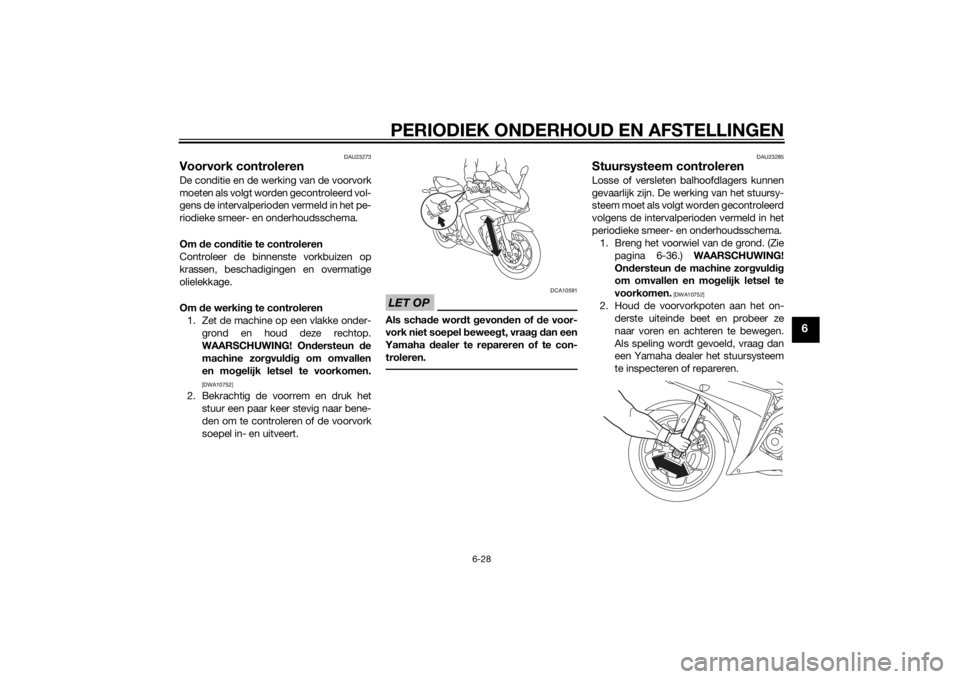

Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de con ditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werkin g te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als scha de wor dt gevon den of d e voor-
vork niet soepel b eweegt, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
DAU23285
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema. 1. Breng het voorwiel van de grond. (Zie
pagina 6-36.) WAARSCHUWING!
On dersteun de machine zor gvul dig
om omvallen en mog elijk letsel te
voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on- derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
UB02D0D0.book Page 28 Thursday, January 15, 2015 5:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6
DAU23292
Controleren van wiellagersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU62521
AccuDe accu bevindt zich onder het zadel. (Zie
pagina 3-17.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is g iftig en gevaarlijk om-
d at het zwavelzuur b evat, een stof
d ie ernsti ge bran dwon den veroor-
zaakt. Vermij d contact met de hui d,
o gen of kle din g en b escherm uw o
gen altij d b ij werkzaamhe den na-
b ij accu’s. Voer als vol gt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloe dig
met water.
INWENDIG: Drink grote hoeveel-
he den water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel g ed urend e 15 mi-
nuten met water en roep d irect
me dische hulp in.
 Accu’s pro duceren het explosieve
waterstof gas. Hou d daarom von-
ken, open vuur, si garetten e. d. uit
d e buur
t van d e accu en zor g voor
vol doen de ventilatie b ij acculaden
in een af gesloten ruimte.
 HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
LET OP
DCA10621
Pro beer nooit om celaf dichtin gen op d e
accu te verwij deren, hier door kan per-
manente scha de aan d e accu wor den
toe geb racht.
1. Accu
2. Negatieve accukabel (zwart)
3. Positieve accukabel (rood)
1
2
3
UB02D0D0.book Page 29 Thursday, January 15, 2015 5:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6
Om de accu op te la den
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.LET OP
DCA16522
Voor het opla den van een VRLA (Valve
Re gulate d Lea d Aci d)-accu is een speci-
ale acculad er (met constante spannin g)
vereist. Bij geb ruik van een conventione-
le accula der raakt de accu b eschadigd.Om de accu op te b ergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voor dat u de accu verwij-
d ert de sleutel naar “ ” en haal
d an eerst de neg atieve ka bel en
d aarna de positieve ka bel los.
[DCA17712]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij. 3. Laad de accu volledig bij alvorens te
installeren. LET OP: Draai voor dat u
d e accu plaatst d e sleutel naar “ ”
en sluit vervol gens eerst de positie-
ve kab el en daarna de ne gatieve ka-
b el aan.
[DCA17722]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.LET OP
DCA16531
Hou d d e accu steed s opgelad en. Stallen
van een ontlad en accu kan lei den tot
permanente accuscha de.
DAUN0820
Zekerin gen vervan genDe hoofdzekering bevindt zich onder het
duozadel. (Zie pagina 3-17.)
Ga als volgt te werk om bij de hoofdzeke-
ring te komen.
1. Verwijder het duozadel. (Zie pagina 3-17.)
2. Verwijder de bak door de drukclips los te halen.
3. Trek de afdekking van het startmotor- relais naar achteren en koppel de
stekker van het startmotorrelais los
zoals afgebeeld.1. Drukclip
2. Bak
2
1
UB02D0D0.book Page 30 Thursday, January 15, 2015 5:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
6
4. Sluit de stekker van het startmotorre-lais aan en schuif de afdekking in de
oorspronkelijke positie.
5. Plaats de bak in de oorspronkelijke positie en breng dan de drukclips aan.
6. Installeer het duozadel.
Zekeringenkastje 1 bevindt zich achter de
middelste kap. (Zie pagina 3-17.) Zekerin
genkastje 1 Zekeringenkastje 2 bevindt zich onder het
bestuurderszadel. (Zie pagina 3-17.)
Zekeringenkastje 2
Vervang een zekering als volgt als deze is
doorgebrand.1. Kap van startmotorrelais
2. Stekker van startmotorrelais
3. Hoofdzekering
4. Reservehoofdzekering
1
2
34
1. Zekeringenkastje 1
1. Zekering ontstekingssysteem
2. Zekering signaleringssysteem
3. Zekering ABS-regeleenheid
4. Backup-zekering (voor klok)
5. Koplampzekering
6. Zekering radiatorkoelvinmotor
7. Reservezekering17
123
56
4
1. Zekeringenkastje 2
1. Reservezekering
2. Zekering van de ABS-solenoïdeklep
3. Zekering ABS-motor
1
123
UB02D0D0.book Page 31 Thursday, January 15, 2015 5:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
6
1. Draai de contactsleutel naar “ ” enschakel het betreffende elektrisch cir-
cuit uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Ge bruik geen
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.
[DWA15132]
3. Draai de contactsleutel naar “ ” en
schakel het betreffende elektrisch cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU39014
Koplamp gloeilamp vervan genDe koplampen op dit model hebben halo-
geen gloeilampen. Vervang een koplamp-
gloeilamp als volgt als deze is
doorgebrand.LET OP
DCA10651
Pas op en zor g d at de vol gen de on der-
d elen niet wor den bescha digd:
 Koplampg loeilamp
Raak het g las van de koplamp gloei-
lamp niet aan zo dat dit vetvrij blijft,
an ders kan d e doorzichti ghei d van
het glas, de lichtintensiteit en d e le-
vens duur na deli g wor den beïn-
vloe d. Wrijf eventuele
verontreini gin gen en vin geraf druk-
ken op het gloeilamp glas we g met
een doekje ged renkt in alcohol of
thinner.
 Koplamplens
Plak geen kleurfolie of stickers op
d e

koplamplens.
Ge bruik geen koplampg loeilamp
met een ho ger watta ge dan is voor-
g eschreven.
Voo r geschreven zekerin gen:
Hoofdzekering:
30.0 A
Koplampzekering: 15.0 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem:
15.0 A
Zekering radiatorkoelvin: 7.5 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïde-
klep: 15.0 A
Zekering ABS-regeleenheid:
7.5 A
Backup-zekering: 7.5 A
UB02D0D0.book Page 32 Thursday, January 15, 2015 5:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-33
6
1. Verwijder de gloeilampkap door dezelinksom te draaien.
2. Maak de koplampstekker los. 3. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
4. Breng een nieuwe koplampgloeilamp aan en zet deze dan vast met de gloei-
lamphouder.
5. Sluit de koplampstekker aan.
6. Monteer de gloeilampkap door deze rechtsom te draaien. 7. Vraag indien nodig een Yamaha dea-
ler de koplamplichtbundel af te stel-
len.1. Raak het glas van de gloeilamp niet aan.
1. Gloeilampkap1
1. Koplampstekker
1. Gloeilamphouder
1
1
UB02D0D0.book Page 33 Thursday, January 15, 2015 5:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-34
6
DAU39021
ParkeerlichtgloeilampAls het parkeerlicht niet gaat branden,
vraag dan een Yamaha dealer het elek-
trisch circuit te testen of vervang de gloei-
lamp.
DAU24182
Achterlicht/remlichtunitDit model is uitgerust met een LED-type
remlicht/achterlicht.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen.
DAU62590
Gloeilamp in richtin gaanwijzer
vervan gen1. Verwijder de lamplens van de richting-
aanwijzer door de schroef te verwijde-
ren.
2. Verwijder de fitting van de gloeilamp van de richtingaanwijzer (samen met
de gloeilamp) door deze linksom te
draaien.
1. Parkeerlicht1
1. Lamplens richtingaanwijzer
2. Schroef
1
2
UB02D0D0.book Page 34 Thursday, January 15, 2015 5:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-35
6
3. Verwijder de defecte gloeilamp doordeze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met de gloeilamp) door deze rechtsom te
draaien.
6. Monteer de lamplens van de richting- aanwijzer door de schroef aan te bren-
gen. LET OP: Draai d e schroef niet
te vast, hier door kan d e lens bre-
ken.
[DCA11192] DAU62670
De
gloeilamp van de kenteken-
verlichtin g vervan gen1. Verwijder het spatbord door de druk-
clips los te halen.
2. Verwijder het onderste paneel van het achterwielspatbord door de bouten en
schroeven los te halen. 3. Verwijder de gloeilampfitting van de
kentekenverlichting (samen met de
gloeilamp) door deze uit te trekken.
4. Verwijder de defecte gloeilamp door
deze uit te trekken.
1. Fitting gloeilamp richtingaanwijzer
1
1. Spatbord
2. Drukclip
12
1. Bout
2. Schroef
3. Onderste paneel achterwielspatbord
1. Gloeilamp kentekenverlichting
2. Gloeilampfitting kentekenverlichting
3
2
1
