2015 YAMAHA XT1200ZE Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
8-2
8
Rapporto di riduzione secondaria:2.987 (21/25 x 32/9)
Tipo di trasmissione: Sempre in presa, a 6 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione: 1ª:
2.769 (36/13)
2ª: 2.063 (33/16)
3ª: 1.571 (33/21)
4ª:
1.250 (30/24)
5ª: 1.042 (25/24)
6ª: 0.929 (26/28)Parte ciclistica:Tipo di telaio:Scocca posteriore
Angolo di incidenza: 28.00 grado
Avancorsa:
126 mm (5.0 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura:
110/80R19M/C 59V
Produttore/modello: BRIDGESTONE/BW501
Pneumatico posteriore:Tipo: Senza camera d'aria
Misura:
150/70R17M/C 69V
Produttore/modello: BRIDGESTONE/BW502Carico:Carico massimo:
205 kg (452 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici fre ddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:225 kPa (2.25 kgf/cm2, 33 psi)
Posteriore:
250 kPa (2.50 kgf/cm2, 36 psi)
Condizione di carico: 90–205 kg (198–452 lb)
Anteriore:225 kPa (2.25 kgf/cm2, 33 psi)
Posteriore:
290 kPa (2.90 kgf/cm2, 42 psi)Ruota anteriore:Tipo di ruota:Ruota a raggi
Dimensioni cerchio:
19M/C x MT2.50Ruota posteriore:Tipo di ruota:Ruota a raggi Dimensioni cerchio:
17M/C x MT4.00
Impianto di frenatura unificato:Comando:
Attivato dal freno anterioreFreno anteriore:Tipo:A doppio disco
Comando:
Con la mano destra
Liquido consigliato: DOT 4Freno posteriore:Tipo:
A disco singolo
Comando: Con il piede destro
Liquido consigliato: DOT 4Sospensione anteriore:Tipo:Forcella telescopica
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore idraulico
Escursione ruota:
190 mm (7.5 in)Sospensione posteriore:Tipo:Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
190 mm (7.5 in)
U2KBH1H0.book Page 2 Wednesday, July 23, 2014 11:56 AM

CARATTERISTICHE TECNICHE
8-3
8
Impianto elettrico:Sistema d’accensione:TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:YTZ12S
Tensione, capacità:
12 V, 11.0 AhFaro:Tipo a lampadina:Lampada alogenaTensione, potenza lampa dina × q uantità:Faro:
12 V, 55.0 W × 2
Lampada biluce fanalino/stop: LED
Indicatore di direzione anteriore:
LED
Indicatore di direzione posteriore: LED
Luce ausiliaria: 12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti: LED
Spia del folle: LED
Spia abbagliante:
LED
Spia del livello dell’olio: LED Spia degli indicatori di direzione:
LED
Spia problemi al motore: LED
Spia dell’ABS:
LED
Spia “SET” regolatore automatico della
velocità:
LED
Spia “ON” regolatore automatico della
velocità:
LED
Spia del sistema immobilizzatore: LED
Spia di segnalazione del sistema di controllo
della trazione: LED
Spia sospensione: LED
Fusibili:Fusibile principale:50.0 A
Fusibile del faro: 20.0 A
Fusibile luce stop:
1.0 A
Fusibile dell’impianto di segnalazione: 7.5 A
Fusibile dell’accensione: 20.0 A
Fusibile della luce di posizione:
7.5 A
Fusibile motorino ventola radiatore: 20.0 A Fusibile dell’impianto di iniezione carburante:
20.0 A
Fusibile della centralina dell’ABS: 7.5 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile del solenoide ABS: 20.0 A
Fusibile sospensione: 15.0 A
Fusibile del regolatore automatico della
velocità: 1.0 A
Fusibile presa supplementare CC:
3.0 A
Fusibile di backup: 7.5 A
Fusibile della valvola a farfalla elettrica: 7.5 A
Fusibile O/P (opzione):
20.0 A
U2KBH1H0.book Page 3 Wednesday, July 23, 2014 11:56 AM

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU53562

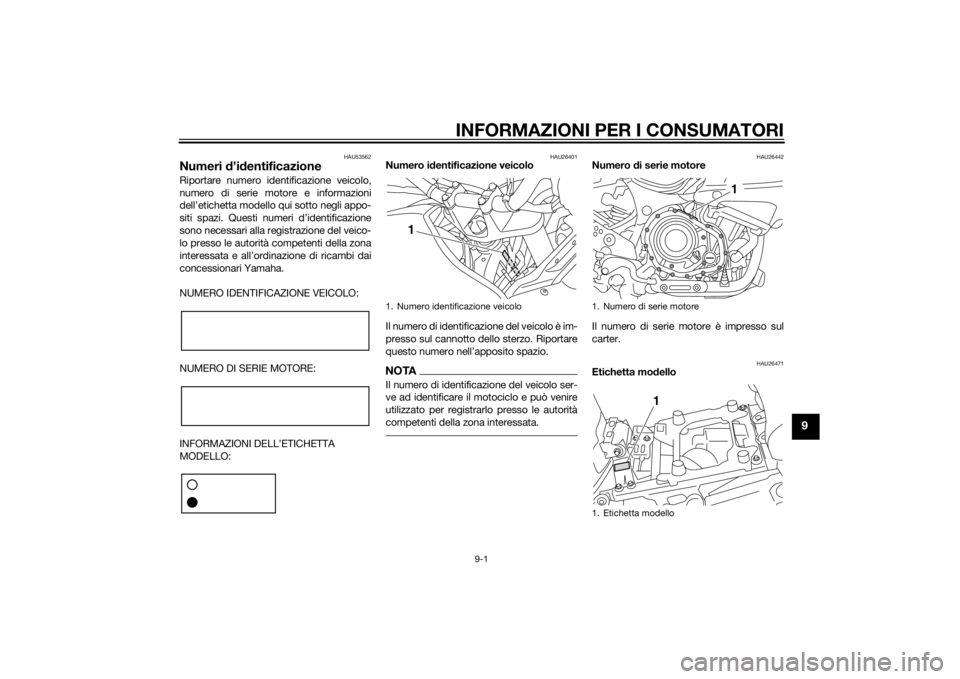

Numeri d’id entificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401
Numero i dentificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarl o presso le autorità
competenti della zona interessata.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26471
Etichetta mo dello
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
1
1
U2KBH1H0.book Page 1 Wednesday, July 23, 2014 11:56 AM

INFORMAZIONI PER I CONSUMATORI
9-2
9
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-34.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste in-
formazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.U2KBH1H0.book Page 2 Wednesday, July 23, 2014 11:56 AM

10-1
10
INDICE ANALITICO
AABS....................................................... 3-28
Accensione del motore........................... 5-1
Altezza sella pilota, regolazione ........... 3-34
Attacchi cinghie portabagagli ............... 3-42BBatteria ................................................. 6-30
Blocchetto accensione/bloccasterzo ..... 3-2CCambi di marcia ..................................... 5-2
Candele, controllo ................................ 6-11
Caratteristiche tecniche.......................... 8-1
Carburante............................................ 3-32
Carburante, consigli per ridurne il consumo .............................................. 5-3
Carenature, rimozione e installazione .... 6-9
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione .................... 6-27
Cavalletto laterale ................................. 3-42
Commutatore luce abbagliante/
anabbagliante/interruttore di
segnalazione luce abbagliante ........... 3-24
Convertitore catalitico .......................... 3-33
Cuscinetti ruote, controllo .................... 6-29DD-mode (modalità di guida) .................. 3-23EElemento filtrante.................................. 6-18
Etichetta modello.................................... 9-1FForcella, controllo ................................. 6-28
Fusibili, sostituzione ............................. 6-31GGioco della leva freno, controllo........... 6-22 Gioco della manopola acceleratore,
controllo ............................................. 6-18
Gioco valvole........................................ 6-19
IIndicatore di direzione e lampada biluce fanalino/stop ........................... 6-36
Informazioni di sicurezza........................ 1-1
Interruttore avviamento/arresto motore ............................................... 3-25
Interruttore dei menu............................ 3-25
Interruttore dell’avvisatore acustico ..... 3-25
Interruttore di selezione ....................... 3-25
Interruttore indicatori di direzione ........ 3-25
Interruttore luci d’emergenza ............... 3-25
Interruttori del sistema di regolazione automatica della velocità ................... 3-25
Interruttori luce stop............................. 6-23
Interruttori manubrio ............................ 3-24KKit attrezzi .............................................. 6-2LLampada faro, sostituzione.................. 6-33
Lampada luce di posizione anteriore, sostituzione........................................ 6-34
Lampada luce targa, sostituzione ........ 6-36
Leva freno ............................................ 3-27
Leva frizione ................................ 3-26, 6-22
Leve freno e frizione, controllo e lubrificazione ...................................... 6-27
Liquidi del freno e della frizione, cambio ............................................... 6-25
Liquido refrigerante .............................. 6-16
Livello liquido freni, controllo ............... 6-24
MManopola e cavo acceleratore, controllo e lubrificazione .................... 6-26
Manutenzione e lubrificazione,
periodica............................................... 6-4
Manutenzione, sistema di controllo emissioni .............................................. 6-3NNumeri d’identificazione ......................... 9-1
Numero di serie motore .......................... 9-1
Numero identificazione veicolo............... 9-1OOlio cardano ......................................... 6-15
Olio motore e cartuccia filtro olio ......... 6-12PParabrezza ............................................ 3-36
Parcheggio.............................................. 5-4
Pastiglie del freno anteriore e posteriore, controllo ........................... 6-23
Pedale cambio ...................................... 3-27
Pedale freno.......................................... 3-28
Pedali freno e cambio, controllo e lubrificazione ...................................... 6-26
Perni del forcellone, lubrificazione ........ 6-28
Pneumatici ............................................ 6-19
Portapacchi .......................................... 3-41
Posizioni dei componenti ....................... 2-1
Presa ausiliaria (CC).............................. 3-45
Pulizia ..................................................... 7-1RRegime del minimo, controllo ............... 6-18
Ricerca ed eliminazione guasti ............. 6-37
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-3
U2KBH1H0.book Page 1 Wednesday, July 23, 2014 11:56 AM

INDICE ANALITICO
10-2
10
Ruote .................................................... 6-22SSella pilota ............................................ 3-34
Sistema di controllo della trazione........ 3-29
Sistema d’interruzione circuito accensione ......................................... 3-43
Sistema di regolazione automatica
della velocità......................................... 3-6
Sistema immobilizzatore......................... 3-1
Sospensione, regolazione anteriore e
posteriore ........................................... 3-37
Spia ABS................................................. 3-4
Spia guasto motore ................................ 3-4
Spia immobilizer ..................................... 3-5
Spia livello olio ........................................ 3-3
Spia luce abbagliante ............................. 3-3
Spia marcia in folle ................................. 3-3
Spia sistema di controllo della trazione ................................................. 3-5
Spia sistema di sospensioni a regolazione elettronica ......................... 3-5
Spie d’avvertimento e di segnalazione ... 3-3
Spie del regolatore automatico di velocità ................................................. 3-4
Spie indicatori di direzione ..................... 3-3
Sterzo, controllo ................................... 6-29
Strumento multifunzione......................... 3-9TTabelle di ricerca ed eliminazione guasti .................................................. 6-39
Tappo serbatoio carburante ................. 3-31
Tubetto sfiato e tubo di troppopieno del serbatoio carburante .................... 3-33
VVerniciatura opaca, prestare attenzione............................................. 7-1
