2015 YAMAHA XT1200ZE Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
6
HAU34226
BatteriaLa batteria si trova dietro alla carenatura A.
(Vedere pagina 6-9.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non oc-
corre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10761
Il liqui do della batteria è velenoso e
pericoloso, in q uanto contiene aci-
d o solforico che provoca ustioni
g ravi. Evitare qualsiasi contatto con
la pelle, g li occhi o gli abiti e prote g- g
ere sempre gli occhi q uando si la-
vora vicino alle batterie. In caso di
contatto, eseg uire i seguenti prov-
ved imenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta ac qua.
CONTATTO INTERNO: Bere gran di q uantità di ac qua o latte e
chiamare immed iatamente un
me dico.
OCCHI: Sciac quare con ac qua
per 15 minuti e ricorrere imme-
d iatamente a d un me dico.
 Le batterie pro ducono gas i dro ge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le si garette ecc.
lontane dalla batteria e provve dere
a d una ventilazione a deg ua ta
qua
n-
d o si carica la batteria in ambienti
chiusi.
 TENERE QUESTA E TUTTE LE BAT-
TERIE FUORI DALLA PORTATA DEI
BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più ra-
pidamente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Re gula-
te d Lea d Acid ), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danne ggia la batteria.Rimessa ggio della batteria
1. Se non si intende utilizzare il veicolo per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
to glie la batteria, accertarsi che la
chiave sia girata su “OFF”, poi scol-
le gare il cavo ne gativo prima d i
scolle gare il cavo positivo.
[HCA16303]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completa mente la batteria
prima dell’installazione.
ATTENZIONE: Quan do si installa la
batteria, accertarsi che la chiave sia
g irata su “OFF”, poi colle gare il
cavo positivo prima d i collegare il
cavo ne gativo.
[HCA16841]
1. Cavo positivo batteria (rosso)
2. Cavo negativo batteria (nero)
3. Batteria1
3
2
U2KBH1H0.book Page 30 Wednesday, July 23, 2014 11:56 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6
4. Dopo l’installazione, verificare che icavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare d anni permanenti alla stessa.
HAU58961
Sostituzione dei fusibiliLe scatole fusibili e il fusibile motorino ABS
si trovano dietro la carenatura A; il fusibile
principale, il fusibile del regolatore automa-
tico della velocità e il fusibile luce stop si
trovano dietro la carenatura B. (Vedere pa-
gina 6-9.)
Se un fusibile è bruciato, sostituirlo come
segue.1. Girare la chiave su “OFF” e spegnere il circuito elettrico in questione.1. Fusibile motorino ABS
2. Fusibile di riserva motorino ABS
3. Fusibile principale
4. Fusibile di riserva
5. Fusibile del regolatore automatico della ve-locità
6. Fusibile luce stop
7. Scatola fusibili123
5
67
4
1. Fusibile faro
2. Fusibile del solenoide ABS
3. Fusibile della valvola a farfalla elettronica
4. Fusibile dell’impianto di iniezione carburante
5. Fusibile di backup (per orologio digitale e si- stema immobilizzatore)
6. Fusibile motorino ventola radiatore
7. Fusibile accensione
8. Fusibile sistema di segnalazione
9. Fusibile centralina ABS
10.Fusibile presa ausiliaria (CC)
11.Fusibile luce di posizione
12.Fusibile O/P (opzione)
13.Fusibile sospensione
14.Fusibile di riserva
13456
2
7
8
9
10
14
13
11
12
14
U2KBH1H0.book Page 31 Wednesday, July 23, 2014 11:56 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
2. Togliere il fusibile bruciato ed installa-re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
ra ggio superiore a quello consi glia-
to per evitare di provocare d anni
estesi all’impianto elettrico e d
eventualmente un incen dio.
[HWA15132]
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona.
4. Se nuovamente il fusibile brucia subi- to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
Fusibili secon
do specifica:
Fusibile principale:
50.0 A
Fusibile del faro: 20.0 A
Fusibile luce stop: 1.0 A
Fusibile della luce di posizione:
7.5 A
Fusibile dell’impianto di segnalazio-
ne:
7.5 A
Fusibile dell’accensione: 20.0 A
Fusibile motorino ventola radiatore: 20.0 A
Fusibile di backup:
7.5 A
Fusibile della valvola a farfalla elet-
trica:
7.5 A
Fusibile dell’impianto di iniezione
carburante:
20.0 A
Fusibile del solenoide ABS: 20.0 A
Fusibile della centralina dell’ABS: 7.5 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile sospensione: 15.0 A
Fusibile del regolatore automatico
della velocità:
1.0 A
Fusibile presa supplementare CC: 3.0 A
Fusibile O/P (opzione): 20.0 A
U2KBH1H0.book Page 32 Wednesday, July 23, 2014 11:56 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-33
6
HAU39014
Sostituzione di una lampa da faroQuesto modello è equipaggiato con lampa-
de faro alogene. Se una lampada faro bru-
cia, sostituirla come segue:ATTENZIONE
HCA10651
Stare attenti a non danne ggiare le se-
g uenti parti:
 Lampa dina del faro
Non toccare la parte di vetro della
lampa dina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
ne gativamente sulla trasparenza
d el vetro, sulla luminosità e sulla
d urata della lampad ina. Eliminare
completamente o gni traccia di
sporco e le impronte delle dita sulla
lampa dina utilizzan do un panno
inumid ito con alcool o diluente.
 Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di a desivo sul tra-
sparente del faro.
Non utilizzare lampa dine del faro d i
potenza superiore a q uella specifi-
cata.
1. Smontare il cappuccio coprilampada ruotandolo in senso antiorario.
2. Scollegare il connettore faro. 3. Sganciare il portalampada faro e poi
togliere la lampada bruciata.
4. Posizionare una lampada faro nuova e poi fissarla con il portalampada.
5. Collegare il connettore faro.
6. Installare il cappuccio coprilampada ruotandolo in senso orario.1. Non toccare la parte di vetro della lampadi-na.
1. Coprilampada del faro
1
1. Accoppiatore del faro
1. Lampadina del faro
2. Portalampada del faro
1
1
2
U2KBH1H0.book Page 33 Wednesday, July 23, 2014 11:56 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
6
7. Se necessario, fare regolare il fascioluce da un concessionario Yamaha.
HAU58971
Sostituzione di una lampa da luce
d i posizione anterioreQuesto modello è dotato di due luci di po-
sizione anteriore. Se una lampada luce di
posizione anteriore brucia, sostituirla come
segue.

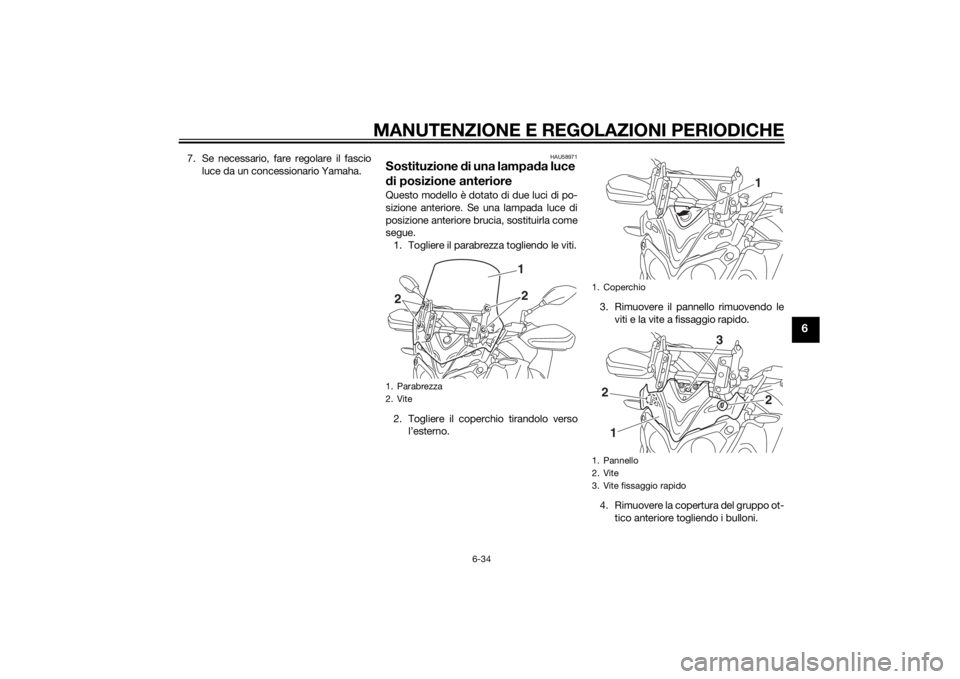

1. Togliere il parabrezza togliendo le viti.
2. Togliere il coperchio tirandolo verso l’esterno. 3. Rimuovere il pannello rimuovendo le
viti e la vite a fissaggio rapido.
4. Rimuovere la copertura del gruppo ot- tico anteriore togliendo i bulloni.1. Parabrezza
2. Vite
12
2
1. Coperchio
1. Pannello
2. Vite
3. Vite fissaggio rapido
1
3
2
21
U2KBH1H0.book Page 34 Wednesday, July 23, 2014 11:56 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
6
5. Togliere i bulloni del gruppo ottico an-teriore, quindi estrarre leggermente il
gruppo ottico anteriore verificando
che rimanga sul supporto.
ATTENZIONE: Prestare attenzione
a non tirare i cavetti faro.
[HCA16811]
6. Togliere il cavetto portalampada luce di posizione (insieme alla lampada) gi-
rando il portalampada con cavetto in
senso antiorario.
7. Togliere la lampada bruciata estraen- dola. 8. Inserire una lampada nuova nel porta-
lampada con cavetto.
9. Installare il portalampada con cavetto
(insieme alla lampada) premendolo e
girandolo in senso orario.
10. Installare il gruppo ottico anteriore in-
stallando i bulloni e poi serrandoli alla
coppia di serraggio secondo specifi-
ca.
11. Installare la copertura del gruppo otti- co anteriore installando i bulloni.
12. Installare il pannello installando le viti e
la vite a fissaggio rapido.
13. Installare il coperchio.

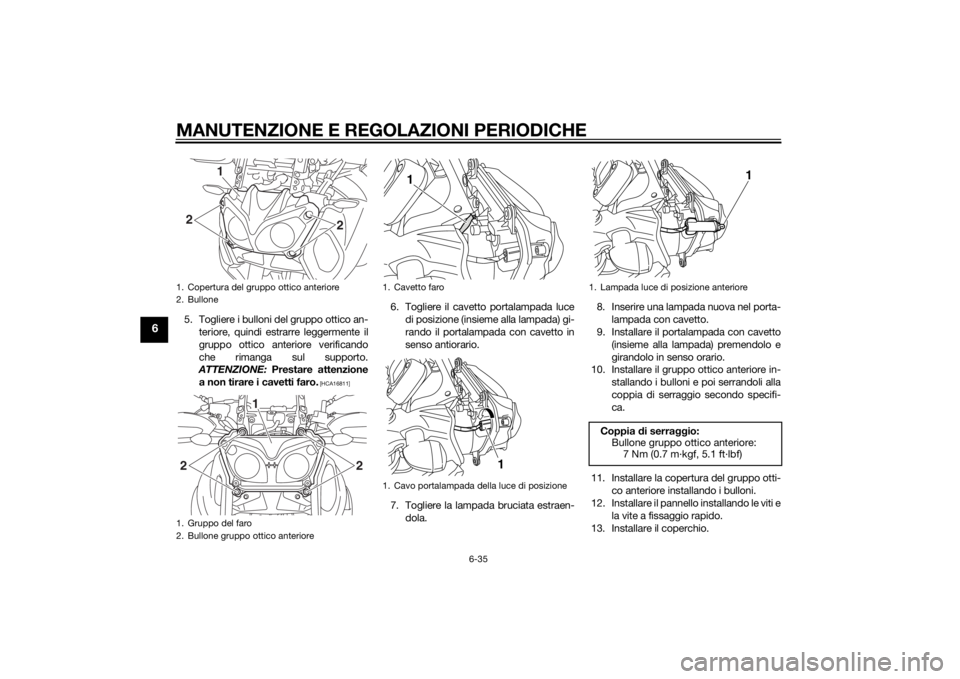

1. Copertura del gruppo ottico anteriore
2. Bullone
1. Gruppo del faro
2. Bullone gruppo ottico anteriore
1
2
2
1
2
2
1. Cavetto faro
1. Cavo portalampada della luce di posizione
1
1
1. Lampada luce di posizione anterioreCoppia di serra ggio:
Bullone gruppo ottico anteriore: 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
1
U2KBH1H0.book Page 35 Wednesday, July 23, 2014 11:56 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-36
6
14. Installare il parabrezza installando leviti e poi serrandole alla coppia di ser-
raggio secondo specifica.
AVVERTENZA! Un parabrezza al- lentato può causare inci denti. Veri-
ficare di aver serrato le viti alla
coppia secon do specifica.
[HWA15511] HAU58590
In
dicatore di d irezione e lampa da
biluce fanalino/stopQuesto modello è dotato di indicatori di di-
rezione a LED e di lampada biluce fanali-
no/stop a LED.
Se un indicatore di direzione o la lampada
biluce fanalino/stop non si accendono, farli
controllare da un concessionario Yamaha.
HAU49722
Sostituzione di una lampa da luce
tar ga1. Rimuovere i bulloni del gruppo luce
targa.
2. Togliere il cavetto portalampada luce targa (insieme alla lampada) girandolo
in senso antiorario, e poi estraendolo.
Coppia
di serra ggio:
Vite del parabrezza: 0.5 Nm (0.05 m·kgf, 0.36 ft·lbf)1. Gruppo luce targa
2. Bullone gruppo luce targa
2
1
U2KBH1H0.book Page 36 Wednesday, July 23, 2014 11:56 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-37
6
3. Togliere la lampada bruciata estraen-dola.
4. Inserire una lampada nuova nel porta- lampada con cavetto.
5. Installare il portalampada con cavetto (insieme alla lampada) spingendolo
verso l’interno, e poi girarlo in senso
orario fino all’arresto. 6. Posizionare il gruppo luce targa nella
posizione originale, quindi installare i
bulloni.
HAU25872
Ricerca e d eliminazione guastiSebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se il motociclo dovesse ri-
chiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso degli at-
trezzi, dell’esperienza e delle nozioni ne-
cessari per l’esecuzione di una corretta
manutenzione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quan do si controlla l’impianto d el carbu-
rante, non fumare, e d accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di
1. Connessione portalampada luce targa
1. Lampada luce targa
1
1
U2KBH1H0.book Page 37 Wednesday, July 23, 2014 11:56 AM
