2015 YAMAHA XT1200ZE Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
11. Installare la carenatura.
12. Installare i bulloni drenaggio olio e leguarnizioni nuove, quindi stringere i
bulloni alla coppia di serraggio secon-
do specifica. 13. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11621
Per prevenire slittamenti della fri-
zione ( dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
a dditivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
d i q ualità superiore a quella specifi-
cata. Inoltre non usare oli con eti- chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
 Accertarsi che non penetrino corpi
estranei nel carter.
14. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.NOTADopo l’accensione del motore, la spia livel-
lo olio motore deve spegnersi, se il livello
dell’olio è sufficiente.ATTENZIONE
HCA10402
Se la spia livello olio lampe ggia o resta
accesa anche se il livello dell’olio è ap-
propriato, spe gnere imme diatamente il
motore e far controllare il veicolo d a un
concessionario Yamaha.15. Spegnere il motore, attendere qualche
minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.

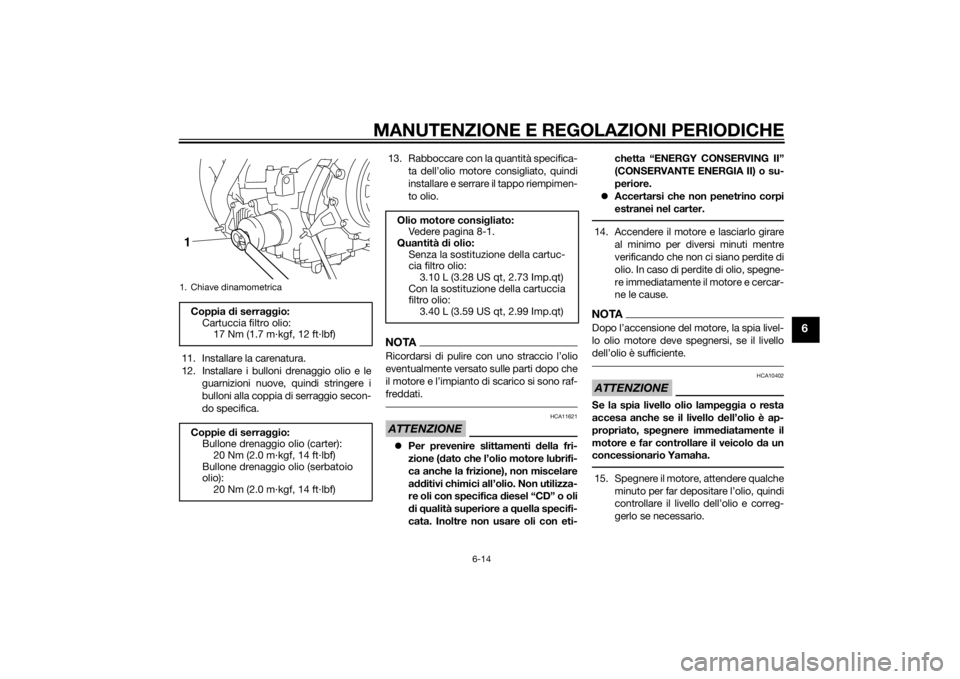

1. Chiave dinamometricaCoppia di serra ggio:
Cartuccia filtro olio: 17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppie di serra ggio:
Bullone drenaggio olio (carter): 20 Nm (2.0 m·kgf, 14 ft·lbf)
Bullone drenaggio olio (serbatoio
olio): 20 Nm (2.0 m·kgf, 14 ft·lbf)1
Olio motore consi gliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuc-
cia filtro olio: 3.10 L (3.28 US qt, 2.73 Imp.qt)
Con la sostituzione della cartuccia
filtro olio: 3.40 L (3.59 US qt, 2.99 Imp.qt)
U2KBH1H0.book Page 14 Wednesday, July 23, 2014 11:56 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
HAU20017
Olio cardanoPrima di ogni utilizzo, controllare sempre
che la scatola cardano non presenti perdite
di olio. Se si riscontrano perdite, fare con-
trollare e riparare il veicolo da un conces-
sionario Yamaha. Oltre a questo, si deve
controllare il livello dell’olio cardano e cam-
biare l’olio come segue agli intervalli speci-
ficati nella tabella della manutenzione
periodica e lubrificazione.
AVVERTENZA
HWA10371
 Accertarsi che non penetrino corpi
estranei nella scatola del car dano.
 Accertarsi che non arrivi olio sul
pneumatico o sulla ruota.Per controllare il livello dell’olio car dano
1. Posizionare il veicolo sul cavalletto centrale.NOTAAccertarsi che il veicolo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale pe r provocare errori nel
controllo.
2. Togliere il bullone riempimento olio cardano e la rispettiva guarnizione,
quindi controllare il livello dell’olio nel-
la scatola cardano.NOTAIl livello dell’olio deve arrivare all’orlo del
foro di riempimento.3. Se l’olio è al di sotto dell’orlo del forodi riempimento, rabboccare con olio
del tipo consigliato in quantità suffi-
ciente per raggiungere il livello appro-
priato.
4. Verificare che la guarnizione non sia danneggiata e sostituirla, se necessa-
rio. 5. Installare il bullone riempimento olio
cardano e la rispettiva guarnizione,
quindi stringere il bullone alla coppia
di serraggio secondo specifica.
Per cambiare l’olio car dano
1. Posizionare il veicolo su una superficie piana.
2. Posizionare una coppa dell’olio sotto
la scatola cardano per raccogliere
l’olio esausto.
3. Togliere il bullone riempimento olio
cardano, il bullone drenaggio olio car-
dano e le rispettive guarnizioni per

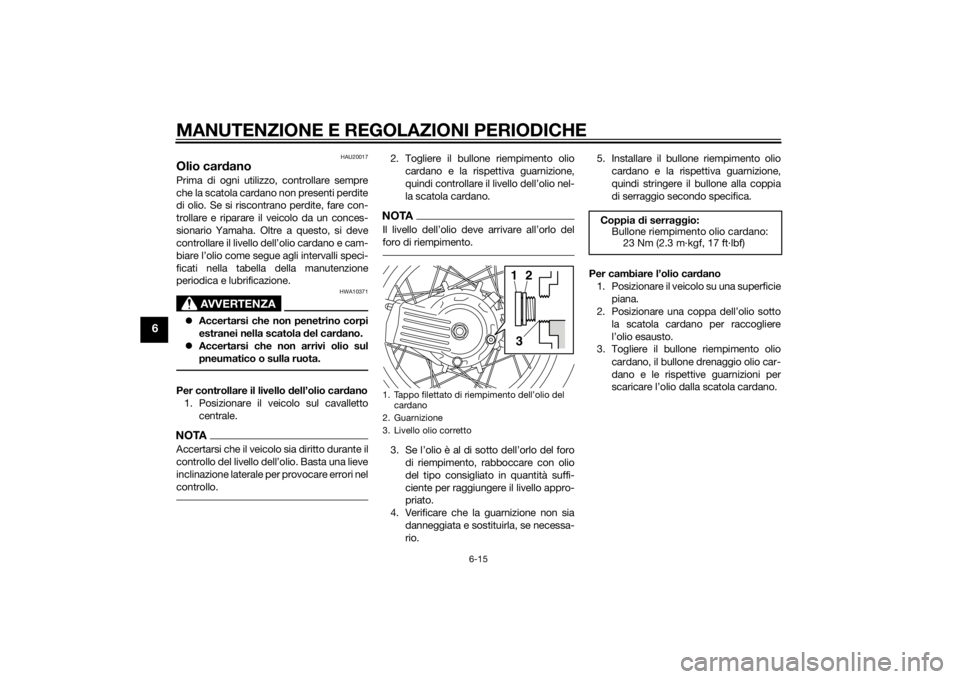

scaricare l’olio dalla scatola cardano.1. Tappo filettato di riempimento dell’olio del cardano
2. Guarnizione
3. Livello olio corretto
1
2
3
Coppia di serra ggio:
Bullone riempimento olio cardano: 23 Nm (2.3 m·kgf, 17 ft·lbf)
U2KBH1H0.book Page 15 Wednesday, July 23, 2014 11:56 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
4. Installare il bullone drenaggio olio car-dano e la guarnizione nuova, quindi
stringere il bullone alla coppia di ser-
raggio secondo specifica.
5. Rabboccare con l’olio cardano consi- gliato fino all’orlo del foro di riempi-
mento. 6. Verificare che la guarnizione del bullo-
ne riempimento olio non sia danneg-
giata e sostituirla, se necessario.
7. Installare il bullone riempimento olio e la rispettiva guarnizione, quindi strin-
gere il bullone alla coppia di serraggio
secondo specifica.
8. Controllare che la scatola cardano non presenti perdite d’olio. In caso di
perdite di olio, cercarne le cause.
HAU20071
Liqui do refrig erantePrima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante.
Inoltre si deve cambiare il liquido refrigeran-
te agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU40157
Per controllare il livello d el liqui do refri-
g erante
1. Posizionare il veicolo sul cavalletto centrale.NOTASi deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
 Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigeran-
te.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
1. Tappo filettato di riempimento dell’olio del cardano
2. Bullone scarico olio cardano
3. GuarnizioneCoppia di serra ggio:
Bullone drenaggio olio cardano: 23 Nm (2.3 m·kgf, 17 ft·lbf)
2
3
1
Olio car dano consi gliato:
Olio ingranaggi della trasmissione
ad albero SAE 80W-90 API GL-5 o
olio per ingranaggi ipoidi SAE 80
API GL-4 originali Yamaha
Quantità di olio:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Coppia di serra ggio:
Bullone riempimento olio cardano:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U2KBH1H0.book Page 16 Wednesday, July 23, 2014 11:56 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
3. Se il liquido refrigerante è all’altezza oal di sotto del riferimento livello min.,
togliere il tappo serbatoio liquido refri-
gerante. AVVERTENZA! To gliere
solo il tappo serbatoio li qui do refri-
g erante. Non tentare mai d i togliere
il tappo rad iatore quand o il motore
è cal do.
[HWA15162]
4. Aggiungere liquido refrigerante o ac-
qua distillata per fare salire il liquido
refrigerante fino al riferimento livello
max., installare il tappo serbatoio li-
quido refrigerante. ATTENZIONE: Se
non si dispone di liq uido refri geran-
te, utilizzare al suo posto ac qua di-
stillata o ac qua del rubinetto non
calcarea. Non utilizzare ac qua cal-
carea o salata, in quanto sono dan-
nose per il motore. Se si è usata
d ell’ac qua al posto del refri gerante,
sostituirla con refri gerante al più
presto possibile, altrimenti l’im-
pianto di raffre ddamento non sa-
rebbe protetto d al gelo e d alla
corrosione. Se si è a ggiunta acqua
al refri gerante, far controllare al più
presto possibile da un concessio- nario Yamaha il contenuto
di refri-
g erante, altrimenti l’efficacia del
li q ui do refri gerante si ri duce.
[HCA10473]
HAU33032
Cambio del li qui do refri gerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di to glie-
re il tappo rad iatore quan do il motore è
cal do.
[HWA10382]
1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
2
1
3
1. Tappo serbatoio liquido refrigerante
1
Capacità serbatoio li qui do refri ge-
rante (fino al riferimento livello
max.): 0.26 L (0.27 US qt, 0.23 Imp.qt)
U2KBH1H0.book Page 17 Wednesday, July 23, 2014 11:56 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
HAU36765
Elemento filtranteSi deve sostituire l’elemento filtrante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Fare
sostituire l’elemento filtrante da un conces-
sionario Yamaha.
HAU44735
Controllo del re gime del minimoControllare il regime de l minimo e, se ne-
cessario, farlo correggere da un concessio-
nario Yamaha.
HAU21385
Controllo del gioco della mano-
pola acceleratoreIl gioco della manopola acceleratore do-
vrebbe essere di 3.0–5.0 mm (0.12–0.20 in)
all’estremità interna della manopola acce-
leratore. Controllare periodicamente il gio-
co della manopola acceleratore e, se
necessario, farlo regolare da un concessio-
nario Yamaha.
Re
gime del minimo:
1050–1150 giri/min.1. Gioco della manopola acceleratore
1
U2KBH1H0.book Page 18 Wednesday, July 23, 2014 11:56 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
HAU21402
Gioco valvoleIl gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto
di miscelazione di aria/carburante e/o ru-
morosità del motore. Per impedire che ciò
accada, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli spe-
cificati nella tabella della manutenzione pe-
riodica e lubrificazione.
HAU59162
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di q uesto veicolo con una pres-
sione pneumatici scorretta può provo-
care infortuni gravi o il decesso a
se guito della perd ita del controllo.
 Controllare e re golare la pressione
pneumatici a fre ddo (ossia quando
la temperatura dei pneumatici è
u g uale alla temperatura ambiente).
 Si deve re golare la pressione pneu-
matici in funzione della velocità d i
marcia e d el peso totale del pilota,
d el passeggero, del carico e d eg li
accessori omolo gati per q uesto
mo dello.
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare inci denti.Pressione pneumatici (misurata a
pneumatici fre ddi):
Carico massimo d i 90 kg (198 lb):
Anteriore: 225 kPa (2.25 kgf/cm2, 33 psi)
Posteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Da 90 k g (198 lb) fino al carico
massimo: Anteriore:225 kPa (2.25 kgf/cm2, 33 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Carico massimo*:
205 kg (452 lb)
* Peso totale del conducente, del passeggero, del carico e degli ac-
cessori
U2KBH1H0.book Page 19 Wednesday, July 23, 2014 11:56 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10472
 Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere ille gale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati ri duce la stabilità di marcia e
può provocare la per dita del con-
trollo del mezzo.
 Consi gliamo di affi dare la sostitu-
zione di tutte le parti in relazione
alle ruote e d ai freni, compresi i
pneumatici, a d un concessionario
Yamaha, che possied e le cono-
scenze tecniche e l’esperienza ne-
cessarie.
 Marciare a velocità mo derate dopo
il cambio di un pneumatico, per per-
mettere alla superficie d el pneuma-
tico di “ro darsi”, in mo do da poter
sviluppare al me glio le proprie ca-
ratteristiche.
Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria e valvole aria
pneumatici.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fian-
chi, talvolta accompagnata dalla
deformazione della carcassa, sono un se-
gno evidente dell’invecchiamento. I pneu-
matici vecchi e invecchiati devono essere
controllati da gommisti specializzati per ap-
purare l’idoneità a proseguirne l’uso.
1. Fianco del pneumatico
2. Profondità battistradaProfon dità battistra da minima (an-
teriore e posteriore): 1.6 mm (0.06 in)
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
U2KBH1H0.book Page 20 Wednesday, July 23, 2014 11:56 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
AVVERTENZA
HWA10902
Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e desi gn, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocan do inci denti.
 Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare per dite di pressione
d ell’aria.
 Usare soltanto le valvole per pneu-
matici e g li spilli delle valvole elen-
cati di se guito per evitare che i
pneumatici si s gonfino durante la
marcia.Dopo prove approfondite, Yamaha ha ap-
provato per questo modello soltanto gli
pneumatici elencati di seguito.
AVVERTENZA
HWA10601
Questo motociclo è e quipa ggiato con
pneumatici per altissime velocità. Fare
attenzione ai se guenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.
 Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il rischio
d i scoppiare alle altissime velocità.
 Quan do i pneumatici sono nuovi, è
possibile che abbiano una ad erenza
relativamente scarsa su determina-
te superfici stra dali, fino a q uando
non si saranno “ro dati”. Pertanto, prima
di gui dare ad alta velocità,
consi gliamo di mantenere una velo-
cità mo derata per circa 100 km (60
mi) dopo l’installazione di un pneu-
matico nuovo.
 Si devono riscal dare i pneumatici
prima di una corsa a d alta velocità.
 Regolare sempre la pressione dei
pneumatici in funzione d elle condi-
zioni d i utilizzo d el mezzo.Pneumatico anteriore:
Dimensioni:
110/80R19M/C 59V
Produttore/modello: BRIDGESTONE/BW501
Pneumatico posteriore: Dimensioni:150/70R17M/C 69V
Produttore/modello: BRIDGESTONE/BW502
ANTERIORE e POSTERIORE:
Valvola aria pneumatico:TR412
Spillo della valvola:
#9100 (antentico)
U2KBH1H0.book Page 21 Wednesday, July 23, 2014 11:56 AM
