FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-42
3
Portaequipajes suplementario
ADVERTENCIA
SWA15482
No sobrepase la carga máxima de
205 kg (452 lb) del vehículo.
 No se siente en el portaequipajes
están dar o suplementario ni lleve
nunca un pasajero en ellos.
 No sobrepase la capaci dad d e 5 kg
(11 lb) d el portaequipajes están dar.
 No sobrepase la capaci dad d e 5 kg
(11 lb) del portaequipajes suple-
mentario.ATENCIÓN
SCA16822
No levante el vehículo por los portaequi-
pajes.
SAU49491
Soportes de la correa d el equipa-
jeDebajo del asiento del pasajero se hallan
cuatro sujeciones de correa para equipaje.
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe con ducir el vehículo con el
caballete lateral baja do o si éste no pue-
d e subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral pue de tocar el suelo y distraer al
con ductor, con el consiguiente riesgo
d e que éste pier da el control. El sistema
Yamaha de corte d el circuito d e encen-
d id o ha si do diseña do para ayu dar al
con ductor a cumplir con la responsabili-
d ad d e subir el caballete lateral antes de
iniciar la marcha. Por tanto, compruebe

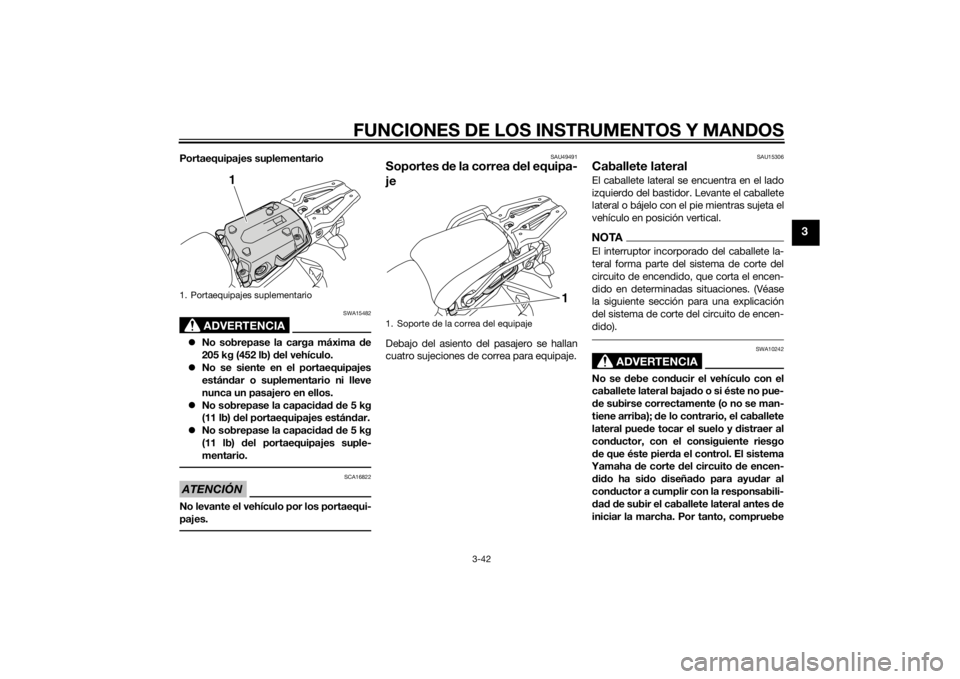

1. Portaequipajes suplementario
1
1. Soporte de la correa del equipaje
1
U2KBS1S0.book Page 42 Tuesday, July 29, 2014 1:24 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-43
3
regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
SAU54491
Sistema de corte del circuito de
encen did oEl sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funcio-
nes siguientes.
 Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
 Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
 Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
U2KBS1S0.book Page 43 Tuesday, July 29, 2014 1:24 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-44
3

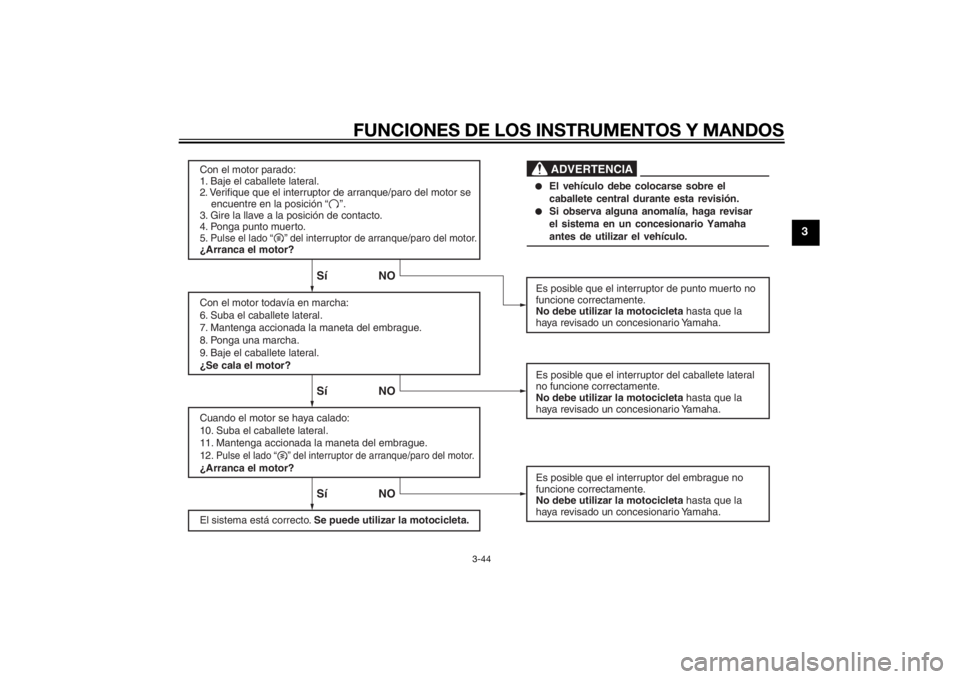

Con el motor parado:
1. Baje el caballete lateral.
2. Verifique que el interruptor de arranque/paro del motor se
encuentre en la posición “ ”.
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el lado “ ” del interruptor de arranque/paro del motor.¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12.
Pulse el lado “ ” del interruptor de arranque/paro del motor.

¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta.Es posible que el interruptor de punto muerto no
funcione correctamente.
No debe utilizar la motocicleta
hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del embrague no
funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NO
●
El vehículo debe colocarse sobre el
caballete central durante esta revisión.
●
Si observa alguna anomalía, haga revisar
el sistema en un concesionario Yamaha
antes de utilizar el vehículo.ADVERTENCIA
U2KBS1S0.book Page 44 Tuesday, July 29, 2014 1:24 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-45
3
SAU49453
Toma de corriente continua
ADVERTENCIA
SWA14361
Para evitar una d escarga eléctrica o un
cortocircuito, compruebe que esté colo-
cad o el capuchón cuan do no utilice la
toma de corriente continua.ATENCIÓN
SCA15432
El accesorio conectad o a la toma de co-
rriente continua no d ebe utilizarse con el
motor para do y la carga no debe superar
nunca 30 W (2.5 A) pues, de lo contrario,
pue de fun dirse el fusible o descargarse
la batería.Este vehículo está equipado con una toma
auxiliar de corriente continua.
Un accesorio de 12 voltios conectado a la
toma de corriente continua auxiliar se pue-
de utilizar cuando la llave se encuentra en
la posición “ON” y solo se debe utilizar
cuando el motor está en marcha.
Para utilizar la toma d e corriente conti-
nua
1. Gire la llave a la posición “OFF”.
2. Extraiga la tapa de la toma de corrien- te continua. 3. Apague el accesorio.
4. Introduzca el enchufe del accesorio
en la toma de corriente continua.
5. Gire la llave a la posición “ON” y arran- que el motor. (Véase la página 5-1).
6. Encienda el accesorio.

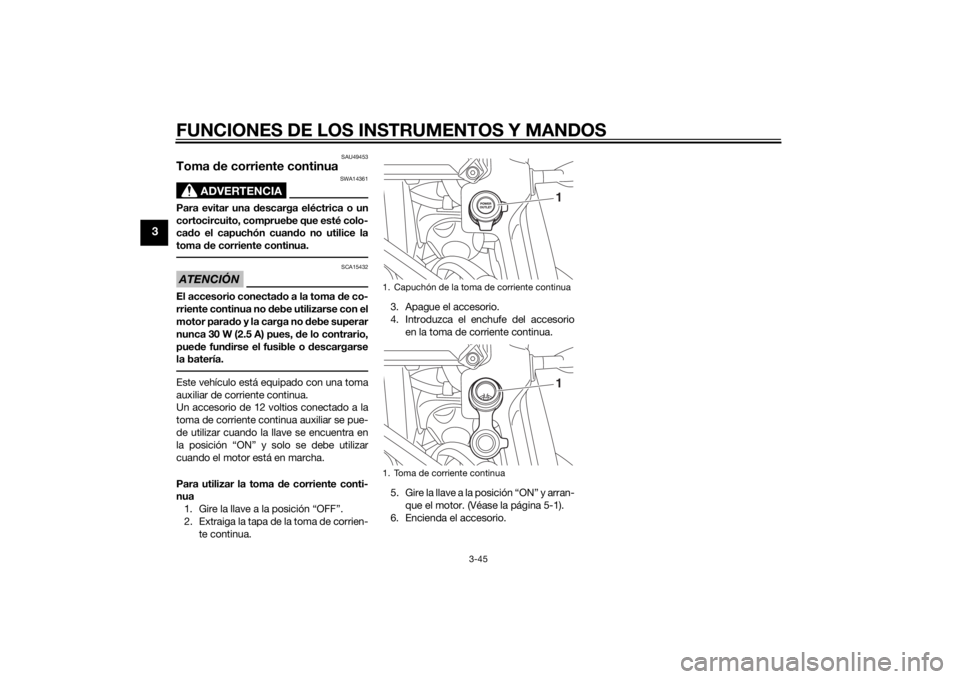

1. Capuchón de la toma de corriente continua
1. Toma de corriente continua
11
U2KBS1S0.book Page 45 Tuesday, July 29, 2014 1:24 PM

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-1
4
SAU15598
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibili dad es de acci dente o d años materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no pued e resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina • Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Verificar que el tubo respiradero y el tubo de rebose del depósito de gasolina no
estén obstruidos, agrietados o dañados y comprobar las conexiones de los tu-
bos. 3-32, 3-33
Aceite de motor • Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
• Comprobar si existen fugas. 6-12
Aceite del engranaje final • Comprobar si existen fugas. 6-15
Líqui do refrigerante • Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
• Comprobar si existen fugas en el sistema de refrigeración. 6-16
U2KBS1S0.book Page 1 Tuesday, July 29, 2014 1:24 PM

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-2
4
Freno delantero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-23, 6-24
Freno trasero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-23, 6-24
Embrague • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Comprobar si existen fugas en el sistema hidráulico. 6-22
Puño del acelerad or • Verificar si el funcionamiento es suave.
• Compruebe el juego libre del puño del acelerador.
• Si es necesario, solicite a un concesionario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño. 6-18, 6-25
Rue das y neumáticos • Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del dibujo.
• Comprobar la presión.
• Corregir si es necesario.
6-19, 6-22
Pe dales de freno y cambio • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de los pedales si es necesario.
6-26
ELEMENTO COMPROBACIONES PÁGINA
U2KBS1S0.book Page 2 Tuesday, July 29, 2014 1:24 PM

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-3
4
Manetas de freno y embra-
gue • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote
de las manetas si es necesario. 6-26
Caballete central, caballete
lateral • Verificar si el funcionamiento es suave.
• Lubricar los pivotes si es necesario.
6-27
Fijaciones del basti dor • Comprobar que todas las tuercas, pernos y tornillos estén correctamente apre-
tados.
• Apretar si es necesario. —
Instrumentos, luces, señales
e interruptores • Comprobar funcionamiento.
• Corregir si es necesario.
—
Interruptor del caballete late-
ral • Comprobar funcionamiento del sistema de corte del circuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo. 3-42
ELEMENTO COMPROBACIONES PÁGINA
U2KBS1S0.book Page 3 Tuesday, July 29, 2014 1:24 PM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los mandos pue-
d e per der el control, con el consiguiente
riesgo de acci dente o d años personales.
SAU48712
NOTAEste modelo está equipado con:
 un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En este caso, el visor mostrará
el código de error 30; no obstante, no
se trata de una avería. Gire la llave a
“OFF” y vuelva a girarla a “ON” para
eliminar el código de error. De lo con-
trario el motor no arrancará, aunque
gire al pulsar el interruptor de arran-
que.
 un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. Si el motor se para, pulse el
interruptor de arranque para volver a
ponerlo en marcha.
SAU58240
Arranque del motorPara que el sistema de corte del circuito de
encendido permita el arranque, deben
cumplirse una de las condiciones siguien-
tes:
 La transmisión esté en la posición de
punto muerto.
 Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-43.
1. Gire la llave a la posición “ON” y veri-
fique que el interruptor de arran-
que/paro del motor se encuentre
en “ ”.
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse. Luz de aviso del nivel de aceite
 Luz de aviso de avería del motor
 Indicador/luz de aviso del siste-
ma de control de tracción
 Luces indicadoras del sistema
regulador de velocidad
 Luz de aviso del sistema de sus-
pensión con ajuste electrónico
 Luz indicadora del sistema inmo-
vilizador
U2KBS1S0.book Page 1 Tuesday, July 29, 2014 1:24 PM
