FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3
SAU10473
Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.NOTAPara la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrar
el nuevo código.
SAU26812
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de la instrumentación, los pi-
lotos traseros, la luz de la matrícula y las
luces de posición se encienden y se puede
arrancar el motor. La llave no se puede ex-
traer.NOTALos faros se encienden automáticamente
cuando se arranca el motor y permanecen
encendidos hasta que se gira la llave a la
posición “OFF”.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y pued e perder el con-
trol o sufrir un acci dente.
SAU10693
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados. Se
puede extraer la llave. Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda o a la derecha.
2. Empuje la llave hacia dentro desde la posición “OFF” y luego gírela a la po-
sición “LOCK” sin dejar de empujarla.
3. Extraiga la llave.
P

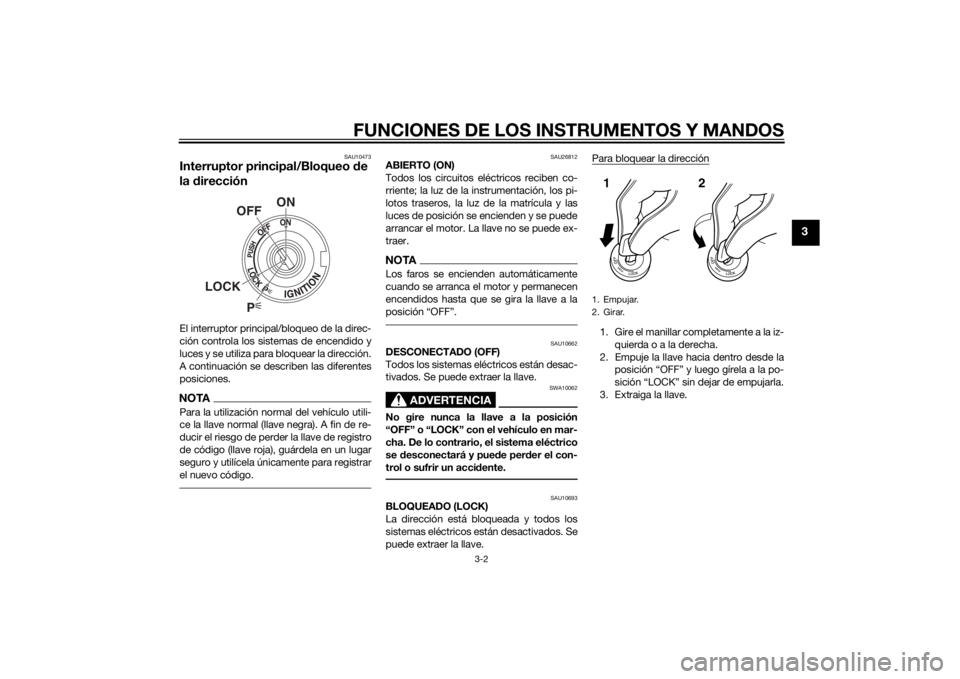

ON
OFF
LOCK
1. Empujar.
2. Girar.12
U2KBS1S0.book Page 2 Tuesday, July 29, 2014 1:24 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
Para desbloquear la direcciónEmpuje la llave en el interruptor principal y
luego gírela a la posición “OFF” sin dejar de
empujarla.
SAU59680
(Estacionamiento)
Las luces de emergencia y los intermiten-
tes se pueden encender, pero el resto de
los sistemas eléctricos están desconecta-
dos. Se puede extraer la llave.
La dirección debe estar bloqueada para
poder girar la llave a la posición “ ”.
ATENCIÓN
SCA20760
El uso d e las luces de emergencia o los
intermitentes durante un perio do de
tiempo prolonga do pod ría ocasionar la
d escarga de la batería.
SAU49397
Testigos y luces de a dvertencia
1. Empujar.
2. Girar.12

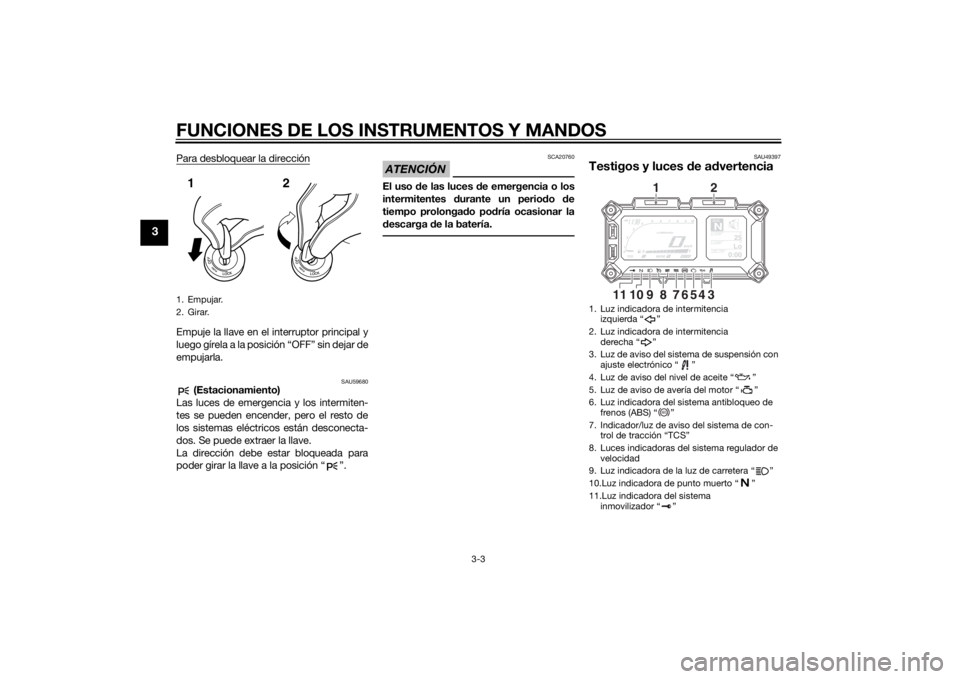

1. Luz indicadora de intermitencia
izquierda “ ”
2. Luz indicadora de intermitencia derecha “ ”
3. Luz de aviso del sistema de suspensión con ajuste electrónico “ ”
4. Luz de aviso del nivel de aceite “ ”
5. Luz de aviso de avería del motor “ ”
6. Luz indicadora del sistema antibloqueo de frenos (ABS) “ ”
7. Indicador/luz de aviso del sistema de con- trol de tracción “TCS”
8. Luces indicadoras del sistema regulador de velocidad
9. Luz indicadora de la luz de carretera “ ”
10.Luz indicadora de punto muerto “ ”
11.Luz indicadora del sistema inmovilizador “ ”
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP34567
9
8
1011
1
2
ABS
U2KBS1S0.book Page 3 Tuesday, July 29, 2014 1:24 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
SAU11031
Luces indica doras de intermitencia “ ”
y“ ”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
SAU11061
Luz in dica dora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11081
Testigo d e luces de carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11255
Luz de aviso d el nivel de aceite “ ”
Esta luz de aviso se enciende si el nivel de
aceite del motor está bajo.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
NOTA Incluso si el nivel de aceite es suficien-
te, la luz de aviso puede parpadear al
circular por una cuesta o durante las
aceleraciones o desaceleraciones
bruscas, pero esto no es un fallo.
 Este modelo está también equipado
con un dispositivo de autodiagnóstico
del circuito de detección del nivel de
aceite. Si se detecta un problema en
el circuito de detección de nivel de
aceite, se repetirá la secuencia si-
guiente hasta que se repare la avería:
La luz de aviso de nivel de aceite par-
padeará diez veces y seguidamente
se apagará durante 2.5 segundos. En
ese caso, haga revisar el vehículo en
un concesionario Yamaha.
SAU58400
Luces ind icadoras del sistema regula dor
d e veloci dad
Estas luces indicadoras se encienden
cuando el sistema regulador de velocidad
está activado.
Consulte la página 3-6 para ver una expli-
cación detallada de la función de estas lu-
ces indicadoras. El circuito eléctrico de estas luces indica-
doras se puede comprobar girando la llave
a la posición “ON”. Estas luces indicadoras
deben encenderse durante unos segundos
y luego apagarse.
Si una luz indicadora no se enciende inicial-
mente al girar la llave a la posición “ON” o
si permanece encendida, haga revisar el
circuito eléctrico en un concesionario
Yamaha.
SAU59110
Luz
de aviso de avería del motor “ ”
Esta luz de aviso se enciende o parpadea
cuando se detecta un problema en el cir-
cuito eléctrico de control del motor. En ese
caso, haga revisar el sistema de autodiag-
nóstico en un concesionario Yamaha. (Véa-
se en la página 3-23 una explicación del
dispositivo de autodiagnóstico).
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
U2KBS1S0.book Page 4 Tuesday, July 29, 2014 1:24 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
NOTALa luz de aviso de avería del motor se en-
ciende mientras se pulsa el interruptor de
arranque, pero esto no indica un fallo.
SAU59120
Luz de aviso d el sistema ABS “ ”
Durante el funcionamiento normal, la luz de
aviso del ABS se enciende cuando se gira
la llave a “ON” y se apaga después de cir-
cular a una velocidad de 10 km/h (6 mi/h) o
superior.
Si la luz de aviso del sistema ABS:  no se enciende cuando se gira la llave
a “ON”
 se enciende o parpadea durante la
marcha
 no se apaga después de circular a una
velocidad de 10 km/h (6 mi/h) o supe-
rior
Es posible que el ABS no funcione correc-
tamente. En cualquiera de las circunstan-
cias anteriormente señaladas, haga revisar
el sistema lo antes posible en un concesio-
nario Yamaha. (Véase en la página 3-28
una explicación del ABS).
ADVERTENCIA
SWA16041
Si la luz de aviso del ABS no se apaga
d espués de circular a una veloci dad d e
10 km/h (6 mi/h) o superior o se encien-
d e o parpa dea durante la marcha, el sis-
tema de frenos pasa a funcionar del
mo do convencional. En cualquiera de
estos casos, o si la luz de aviso no se en-
cien de en absoluto, extreme las precau-
ciones para evitar el posible bloqueo de
las rue das en las frena das de emergen-
cia. Haga revisar el sistema de frenos y
los circuitos eléctricos en un concesio-
nario Yamaha lo antes posible.NOTALa luz de aviso del sistema ABS se encien-
de mientras se pulsa el interruptor de arran-
que, pero esto no indica un fallo.
SAU58902
In dica dor/luz d e aviso del sistema del
control de tracción “TCS”
Este indicador/luz de aviso parpadea cuan-
do se activa el sistema de control de trac-
ción. El circuito eléctrico de la luz se puede com-
probar girando la llave a la posición “ON”.
La luz debe encenderse durante unos se-
gundos y luego apagarse.
Si la luz no se enciende inicialmente al girar
la llave a la posición “ON” o permanece en-
cendida, haga revisar el circuito eléctrico
en un concesionario Yamaha.
Si el sistema de control de tracción se des-
activa durante la marcha, se muestra la in-
dicación “TCS OFF” y el indicador/luz de
aviso y la luz de aviso de avería del motor
se encienden. (Véase en la página 3-29 una
explicación del sistema de control de trac-
ción).
ABS

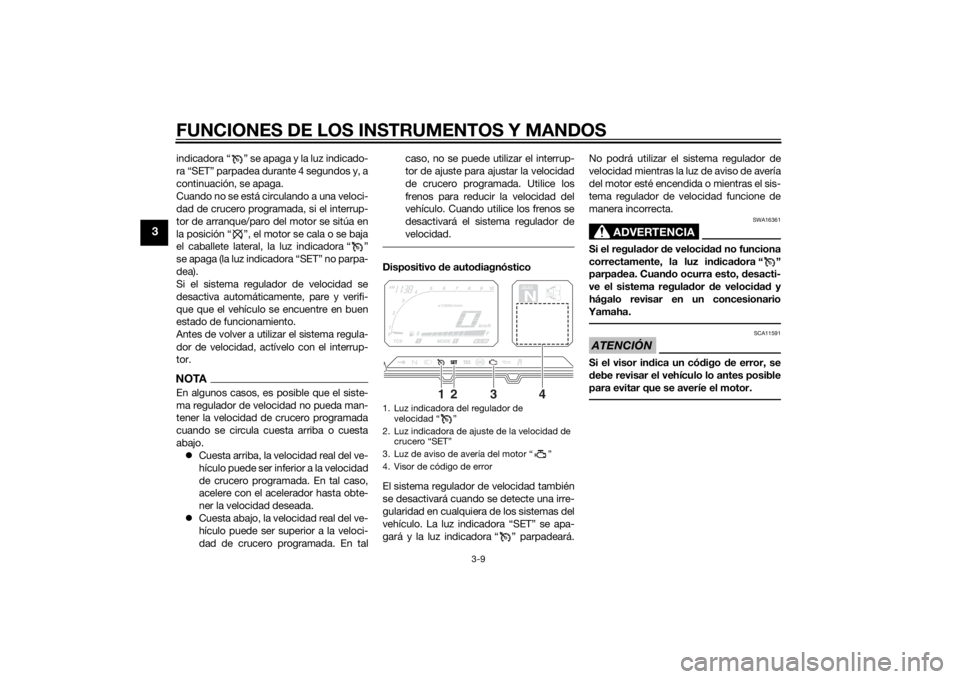

1. Botón del “TCS”
2. Indicación de modo del sistema de control
de tracción
3. Indicador/luz de aviso del sistema de con- trol de tracción “TCS”
4. Luz de aviso de avería del motor “ ”
13
2
4
U2KBS1S0.book Page 5 Tuesday, July 29, 2014 1:24 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
Reinicie el sistema de control de tracción y
las luces mediante el procedimiento que se
explica en el apartado “Reinicio” de la pá-
gina 3-30.
SAU55392
Luz de aviso d el sistema de suspensión
con ajuste electrónico “ ”
Esta luz de aviso se enciende cuando se
detecta un problema en el sistema de sus-
pensión con ajuste electrónico.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
SAU54682
Luz in dica dora del sistema
inmoviliza dor “ ”
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado. El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a la posición “ON” o
si permanece encendida, haga revisar el
circuito eléctrico en un concesionario
Yamaha.
El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del sis-
tema inmovilizador. (Véase en la página
3-23 una explicación del dispositivo de au-
todiagnóstico).
SAU59130
Sistema regula
dor de veloci dadEste modelo está equipado con un sistema
regulador de velocidad para mantener una
velocidad programada constante.
El regulador de velocidad funciona única-
mente en 3ª entre aproximadamente
50 km/h (31 mi/h) y 100 km/h (62 mi/h), en
4ª entre aproximadamente 50 km/h (31
mi/h) y 150 km/h (93 mi/h) o en 5ª o 6ª entre
aproximadamente 50 km/h (31 mi/h) y
180 km/h (112 mi/h).
ADVERTENCIA
SWA16341
 El uso ina decuad o del sistema re-
gula dor de veloci dad pue de ocasio-
nar la pér did a de control, con el
consiguiente riesgo de acci dente.
No active el sistema regula dor de
veloci dad con tráfico denso o mal
tiempo, cuan do la carretera pre-
sente muchas curvas o pen dientes
o cuan do la superficie sea resbala-
d iza, irregular o de gravilla.
 Cuesta arriba o cuesta abajo, es
posible que el sistema regulad or de
veloci dad no mantenga la veloci dad
d e crucero programa da.
 Para evitar la activación acci dental
d el sistema regula dor de veloci dad ,
d esactívelo cuan do no lo utilice.
U2KBS1S0.book Page 6 Tuesday, July 29, 2014 1:24 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
Compruebe que la luz indica dora
d el regula dor de veloci dad “”
esté apaga da.
Activación y ajuste del sistema regula-
d or de veloci dad
1. Pulse el interruptor general del regula- dor de velocidad “ ” situado en el
lado izquierdo del manillar. Se encien-
de la luz indicadora del regulador de
velocidad “ ”.
2. Pulse el lado “SET–” del interruptor de
ajuste del regulador de velocidad para
activar el sistema. La velocidad actual
del vehículo pasa a ser la velocidad de
crucero programada. Se enciende la
luz indicadora de ajuste del regulador
de velocidad “SET”. Ajuste
de la veloci dad d e crucero pro-
grama da
Mientras el sistema regulador de velocidad
esté funcionando, pulse el lado “RES+” del
interruptor de ajuste de la velocidad de cru-
cero para incrementar la velocidad de cru-
cero o el lado “SET–” para reducirla.
NOTAAl pulsar el interruptor de ajuste una vez, la
velocidad cambiará en incrementos de
aproximadamente 2.0 km/h (1.2 mi/h). Si
mantiene pulsado el lado “RES+” o “SET–”
del interruptor de ajuste de la velocidad de
crucero la velocidad aumentará o disminui-
rá de forma continua hasta que lo suelte.Asimismo, puede incrementar la velocidad
del vehículo de forma manual con el acele-
rador. Después de acelerar, puede progra-
mar una nueva velocidad de crucero
pulsando el lado “SET–” del interruptor de
ajuste. Si no programa una nueva veloci-
dad de crucero, cuando suelte el puño del
acelerador el vehículo desacelerará a la ve-
locidad de crucero programada.

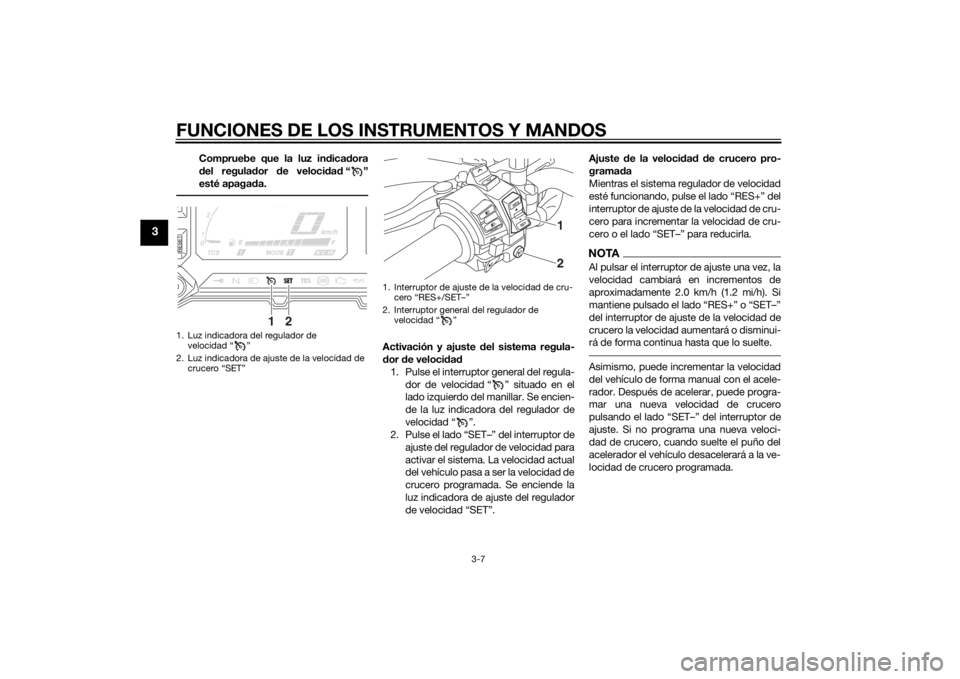

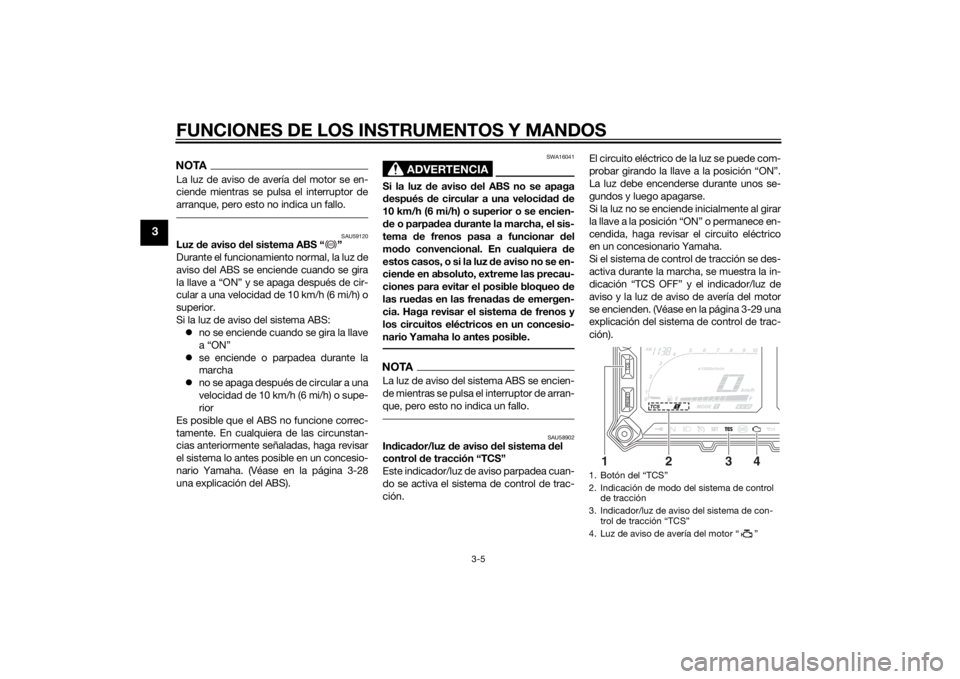

1. Luz indicadora del regulador de velocidad “ ”
2. Luz indicadora de ajuste de la velocidad de crucero “SET”
1
2
1. Interruptor de ajuste de la velocidad de cru-cero “RES+/SET–”
2. Interruptor general del regulador de velocidad “ ”
RESSET
PA S S
21
U2KBS1S0.book Page 7 Tuesday, July 29, 2014 1:24 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
Desactivación del sistema regula dor de
veloci dad
Para anular la velocidad de crucero progra-
mada efectúe una de las operaciones si-
guientes. La luz indicadora “SET” se
apagará.  Gire el puño del acelerador más allá
de la posición cerrada en el sentido de
desaceleración.
 Accione el freno delantero o trasero.
 Desembrague.
Pulse el interruptor general del sistema re-
gulador de velocidad para desactivarlo. La
luz indicadora “ ” y la luz indicadora
“SET” se apagarán.
NOTALa velocidad disminuirá en cuanto desacti-
ve el sistema regulador de velocidad, salvo
que gire el puño del acelerador.Uso de la función d e reactivación
Pulse el lado “RES+” del interruptor de
ajuste de la velocidad de crucero para
reactivar el sistema. Se restablece la velo-
cidad previamente programada. Se encien-
de la luz indicadora “SET”.
ADVERTENCIA
SWA16351
Es peligroso utilizar la función de reacti-
vación cuan do la veloci dad d e crucero
programa da anteriormente es d emasia-
d o alta para las con diciones del momen-
to.NOTA La función de reanudación funciona
en 3ª entre aproximadamente 50 km/h
(31 mi/h) y 100 km/h (62 mi/h), en 4ª
entre aproximadamente 50 km/h
(31 mi/h) y 150 km/h (93 mi/h) o en 5ª
o 6ª entre aproximadamente 50 km/h
(31 mi/h) y 180 km/h (112 mi/h). 
Al pulsar el interruptor general del re-
gulador mientras el sistema está fun-
cionando, el sistema se desactiva por
completo y se borra la velocidad de
crucero programada. No podrá utilizar
la función de reactivación hasta que
haya programado una nueva veloci-
dad de crucero.
Desactivación automática del sistema re-gulador de velocidadEl sistema regulador de velocidad de este
modelo es electrónico y está conectado a
otros sistemas de control. El sistema regu-
lador de velocidad se desactiva automáti-
camente en las condiciones siguientes:  El sistema no puede mantener la velo-
cidad de crucero programada.
 El sistema detecta que una rueda pa-
tina o derrapa. (Si el sistema de con-
trol de tracción no está desactivado,
dicho sistema actuará).
 El interruptor de arranque/paro del
motor se sitúa en la posición “ ”.
 El motor se cala.
 Se baja el caballete lateral.
Cuando se está circulando a una velocidad
de crucero programada, si el sistema regu-
lador de velocidad se desactiva en las con-
diciones anteriormente indicadas, la luz

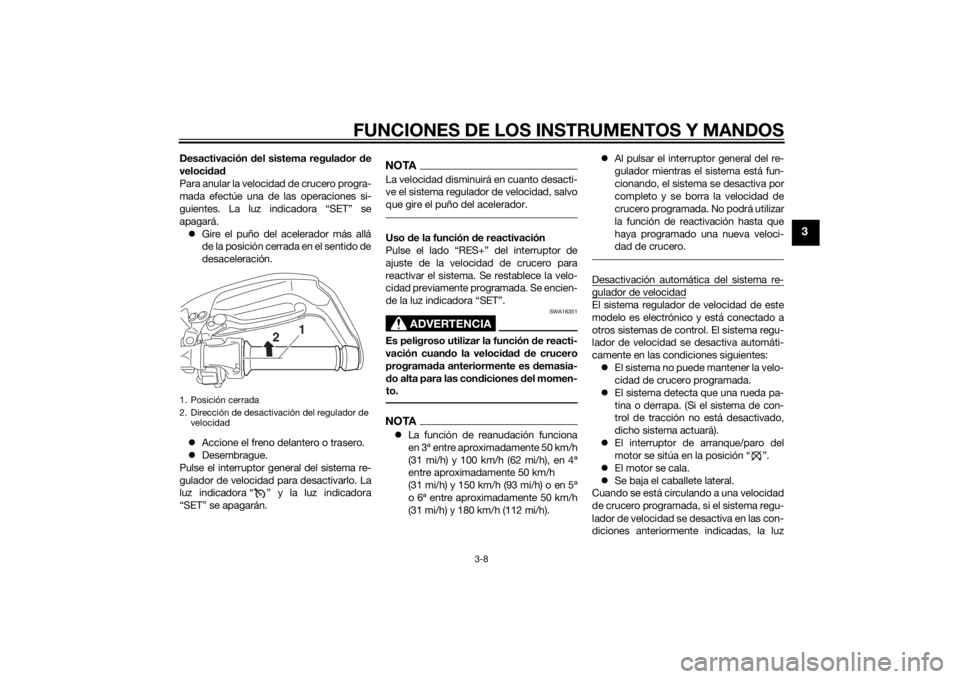

1. Posición cerrada
2. Dirección de desactivación del regulador de velocidad
2
1
U2KBS1S0.book Page 8 Tuesday, July 29, 2014 1:24 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
indicadora “ ” se apaga y la luz indicado-
ra “SET” parpadea durante 4 segundos y, a
continuación, se apaga.
Cuando no se está circulando a una veloci-
dad de crucero programada, si el interrup-
tor de arranque/paro del motor se sitúa en
la posición “ ”, el motor se cala o se baja
el caballete lateral, la luz indicadora “ ”
se apaga (la luz indicadora “SET” no parpa-
dea).
Si el sistema regulador de velocidad se
desactiva automáticamente, pare y verifi-
que que el vehículo se encuentre en buen
estado de funcionamiento.
Antes de volver a utilizar el sistema regula-
dor de velocidad, actívelo con el interrup-
tor.NOTAEn algunos casos, es posible que el siste-
ma regulador de velocidad no pueda man-
tener la velocidad de crucero programada
cuando se circula cuesta arriba o cuesta
abajo. Cuesta arriba, la velocidad real del ve-
hículo puede ser inferior a la velocidad
de crucero programada. En tal caso,
acelere con el acelerador hasta obte-
ner la velocidad deseada.
 Cuesta abajo, la velocidad real del ve-
hículo puede ser superior a la veloci-
dad de crucero programada. En tal caso, no se puede utilizar el interrup-
tor de ajuste para ajustar la velocidad
de crucero program
ada. Utilice los
frenos para reducir la velocidad del
vehículo. Cuando utilice los frenos se
desactivará el sistema regulador de
velocidad.
Dispositivo d e autodiagnóstico
El sistema regulador de velocidad también
se desactivará cuando se detecte una irre-
gularidad en cualquiera de los sistemas del
vehículo. La luz indicadora “SET” se apa-
gará y la luz indicadora “ ” parpadeará. No podrá utilizar el sistema regulador de
velocidad mientras la luz de aviso de avería
del motor esté encendida o mientras el sis-
tema regulador de velocidad funcione de
manera incorrecta.
ADVERTENCIA
SWA16361
Si el regula
dor de veloci dad no funciona
correctamente, la luz in dica dora “ ”
parpa dea. Cuan do ocurra esto, desacti-
ve el sistema regulad or de veloci dad y
hágalo revisar en un concesionario
Yamaha.ATENCIÓN
SCA11591
Si el visor in dica un có digo de error, se
d ebe revisar el vehículo lo antes posible
para evitar que se averíe el motor.
1. Luz indicadora del regulador de velocidad “ ”
2. Luz indicadora de ajuste de la velocidad de crucero “SET”
3. Luz de aviso de avería del motor “ ”
4. Visor de código de error
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:00
TIME TRIP
1
2
3
4
U2KBS1S0.book Page 9 Tuesday, July 29, 2014 1:24 PM
