FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-34
3
Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.
 Utilice la llave especial y la barra ex-
tensora incluidas en el juego de herra-
mientas del propietario para realizar el
ajuste. Extensión
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste en la dirección
(a). Para reducir la extensión y ablandarla,
gire el tornillo de ajuste en la dirección (b).
NOTAPara obtener un ajuste preciso es conve-
niente comprobar el número total real de
vueltas del mecanismo de ajuste de la
amortiguación. Es posible que este margen
de ajuste no se corresponda exactamente
con las especificaciones indicadas debido
a ligeras diferencias en fabricación.
ADVERTENCIA
SWA10222
Este conjunto amortigua
dor contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortigua dor.
 No manipule ni trate de abrir el con-
junto d el cilindro.
 No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
eleva das de calor. Pue de provocar
la explosión d e la unidad por exce-
so de presión del gas.
 No deforme ni dañe de ninguna ma-
nera el cilin dro. Un cilin dro daña do
no amortiguará bien.
 No deseche uste d mismo un con-
junto amortigua dor dañad o o d es-
gasta do. Lleve el conjunto

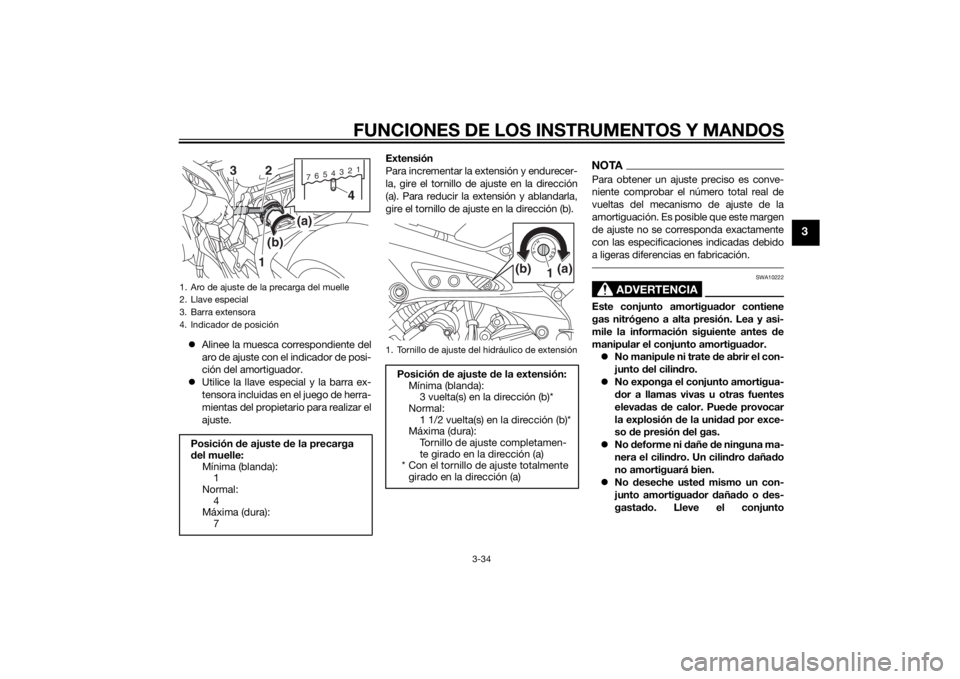

1. Aro de ajuste de la precarga del muelle
2. Llave especial
3. Barra extensora
4. Indicador de posiciónPosición d e ajuste de la precarga
d el muelle:
Mínima (blanda): 1
Normal:
4
Máxima (dura): 7
7654321
1(b) (a)
4
2
3
1. Tornillo de ajuste del hidráulico de extensión
Posición
de ajuste de la extensión:
Mínima (blanda): 3 vuelta(s) en la dirección (b)*
Normal: 1 1/2 vuelta(s) en la dirección (b)*
Máxima (dura):
Tornillo de ajuste completamen-
te girado en la dirección (a)
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
1 (a)(b)
U2PPS0S0.book Page 34 Tuesday, July 15, 2014 10:10 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-35
3
amortiguador a un concesionario
Yamaha para cualquier servicio que
requiera.
SAU63080
Fijaciones para la correa del
equipajeHay diez fijaciones para la correa del equi-
paje, ocho debajo del asiento del pasajero
y una en cada estribera del pasajero.
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe con ducir el vehículo con el
caballete lateral baja do o si éste no pue-
d e subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral pue de tocar el suelo y distraer al
con ductor, con el consiguiente riesgo
d e que éste pier da el control. El sistema
Yamaha de corte del circuito de encen-
d id o ha si do diseña do para ayu dar al
con ductor a cumplir con la responsabili-
d ad d e subir el caballete lateral antes d e
iniciar la marcha. Por tanto, compruebe

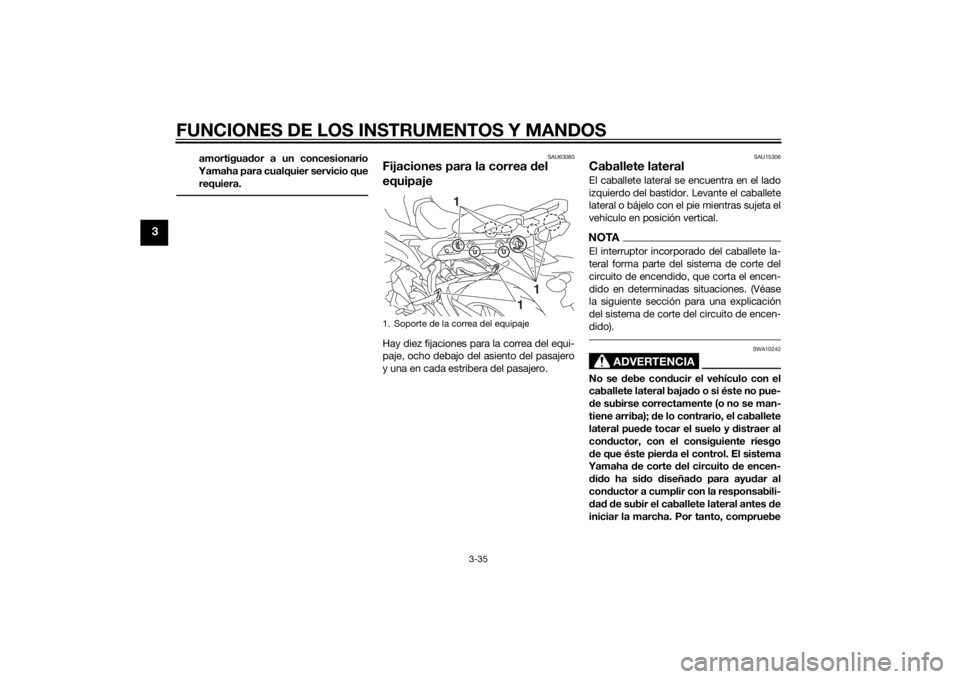

1. Soporte de la correa del equipaje
1
1
1
U2PPS0S0.book Page 35 Tuesday, July 15, 2014 10:10 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-36
3
regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
SAU54491
Sistema de corte d el circuito de
encen did oEl sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funcio-
nes siguientes.
 Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
 Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
 Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
U2PPS0S0.book Page 36 Tuesday, July 15, 2014 10:10 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-37
3

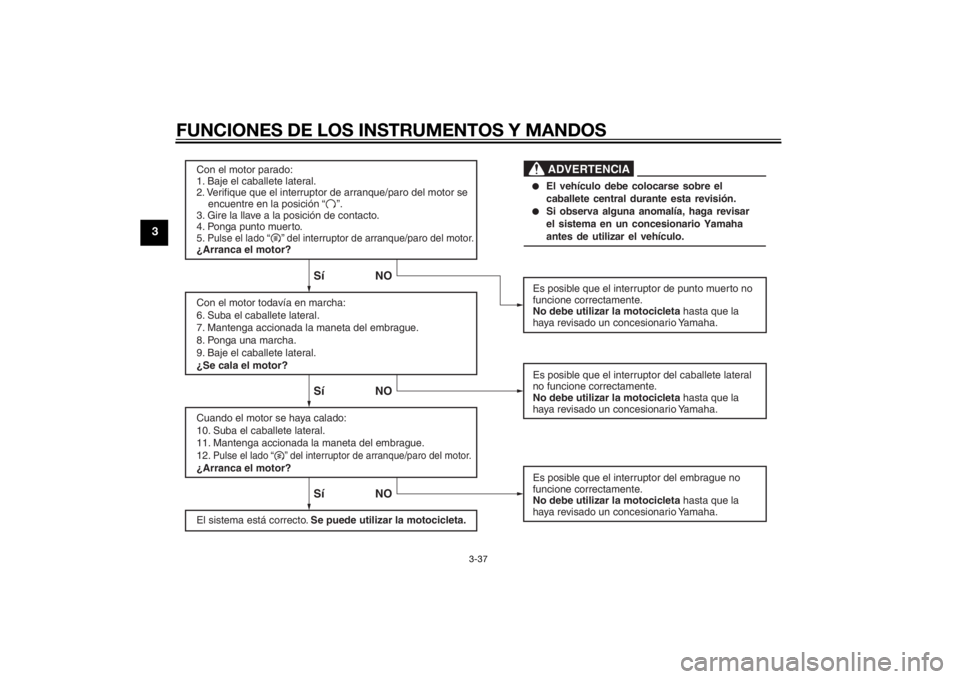

Con el motor parado:
1. Baje el caballete lateral.
2. Verifique que el interruptor de arranque/paro del motor se
encuentre en la posición “ ”.
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el lado “ ” del interruptor de arranque/paro del motor.¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12.
Pulse el lado “ ” del interruptor de arranque/paro del motor.

¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta.Es posible que el interruptor de punto muerto no
funcione correctamente.
No debe utilizar la motocicleta
hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del embrague no
funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NO
●
El vehículo debe colocarse sobre el
caballete central durante esta revisión.
●
Si observa alguna anomalía, haga revisar
el sistema en un concesionario Yamaha
antes de utilizar el vehículo.ADVERTENCIA
U2PPS0S0.book Page 37 Tuesday, July 15, 2014 10:10 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-38
3
SAU49453
Toma de corriente continua
ADVERTENCIA
SWA14361
Para evitar una d escarga eléctrica o un
cortocircuito, compruebe que esté colo-
ca do el capuchón cuan do no utilice la
toma de corriente continua.ATENCIÓN
SCA15432
El accesorio conectad o a la toma de co-
rriente continua no debe utilizarse con el
motor para do y la carga no debe superar
nunca 24 W (2 A) pues, de lo contrario,
pue de fun dirse el fusible o d escargarse
la batería.Este vehículo está equipado con una toma
auxiliar de corriente continua.
Un accesorio de 12 voltios conectado a la
toma de corriente continua auxiliar se pue-
de utilizar cuando la llave se encuentra en
la posición “ON” y solo se debe utilizar
cuando el motor está en marcha.
Para utilizar la toma de corriente conti-
nua
1. Gire la llave a la posición “OFF”.
2. Extraiga la tapa de la toma de corrien- te continua. 3. Apague el accesorio.
4. Introduzca el enchufe del accesorio
en la toma de corriente continua.
5. Gire la llave a la posición “ON” y arran- que el motor. (Véase la página 5-1).
6. Encienda el accesorio.

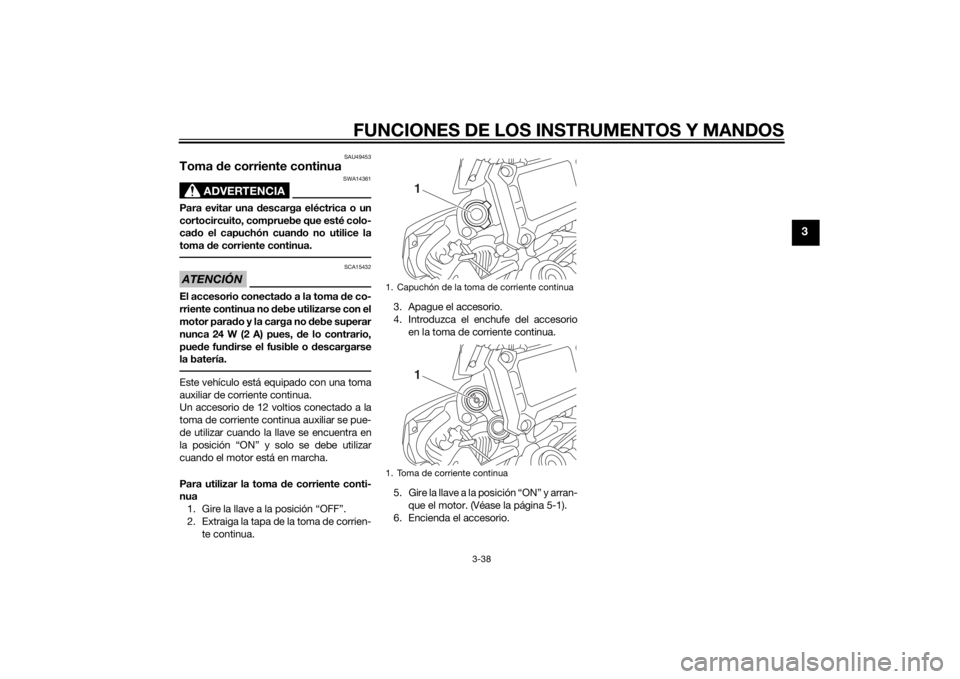

1. Capuchón de la toma de corriente continua
1. Toma de corriente continua
11
U2PPS0S0.book Page 38 Tuesday, July 15, 2014 10:10 AM

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-1
4
SAU15598
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibili dad es de acci dente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no pue de resolverse med iante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina • Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Verificar que el tubo respiradero y el tubo de rebose del depósito de gasolina no
estén obstruidos, agrietados o dañados y comprobar las conexiones de los tu-
bos. 3-25, 3-26
Aceite de motor • Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
• Comprobar si existen fugas. 6-10
Líqui do refrigerante • Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
• Comprobar si existen fugas en el sistema de refrigeración. 6-12
U2PPS0S0.book Page 1 Tuesday, July 15, 2014 10:10 AM

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-2
4
Freno delantero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-21, 6-22
Freno trasero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-21, 6-22
Embrague • Comprobar funcionamiento.
• Lubricar el cable si es necesario.
• Comprobar el juego de la maneta.
• Ajustar si es necesario. 6-20
Puño del acelera dor • Verificar si el funcionamiento es suave.
• Compruebe el juego libre del puño del acelerador.
• Si es necesario, solicite a un concesionario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño. 6-16, 6-26
Cables de man do • Verificar si el funcionamiento es suave.
• Lubricar si es necesario.
6-26
Cad ena de transmisión • Comprobar el juego de la cadena.
• Ajustar si es necesario.
• Comprobar estado de la cadena.
• Lubricar si es necesario.
6-23, 6-25
ELEMENTO COMPROBACIONES PÁGINA
U2PPS0S0.book Page 2 Tuesday, July 15, 2014 10:10 AM

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-3
4
Ruedas y neumáticos • Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del dibujo.
• Comprobar la presión.
• Corregir si es necesario. 6-17, 6-19
Pe dales de freno y cambio • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de los pedales si es necesario.
6-26
Manetas de freno y embra-
gue • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es necesario.
6-27
Caballete central, caballete
lateral • Verificar si el funcionamiento es suave.
• Lubricar los pivotes si es necesario.
6-28
Fijaciones del basti dor • Comprobar que todas las tuercas, pernos
y tornillos estén correctamente apre-
tados.
• Apretar si es necesario. —
Instrumentos, luces, señales
e interruptores • Comprobar funcionamiento.
• Corregir si es necesario.
—
Interruptor del caballete late-
ral • Comprobar funcionamiento del sistema de corte del circuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo. 3-35
ELEMENTO COMPROBACIONES PÁGINA
U2PPS0S0.book Page 3 Tuesday, July 15, 2014 10:10 AM
